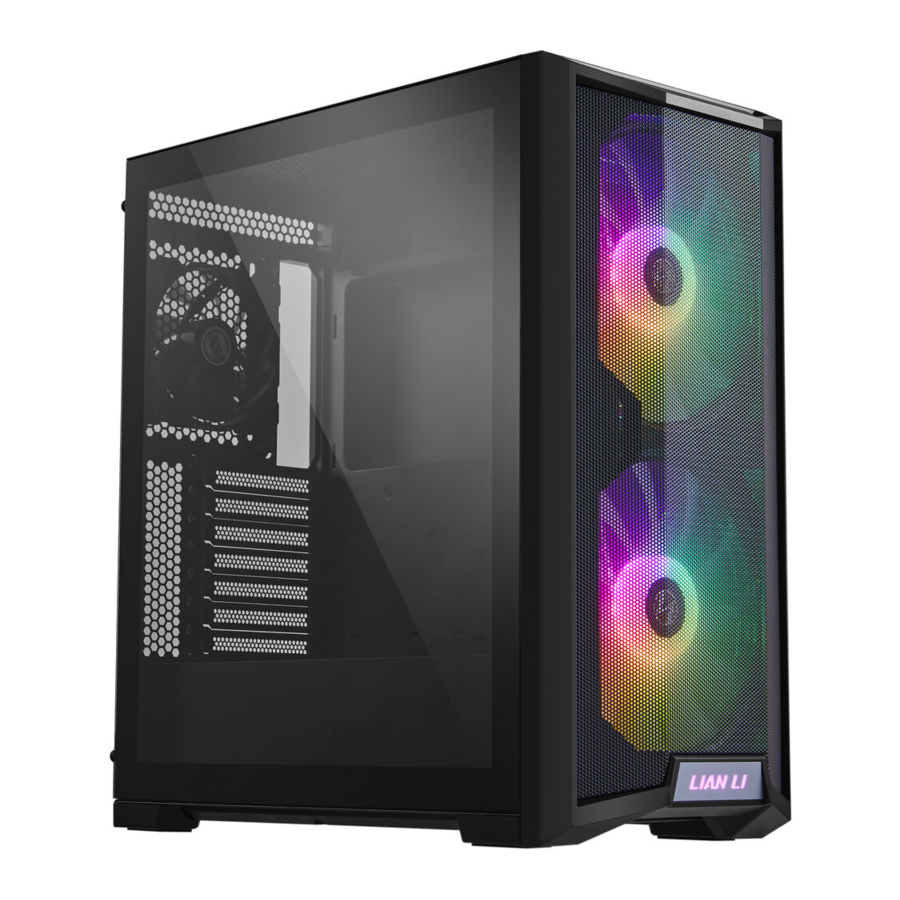

Lian Li Lancool 215 handleiding

Inhoud

1 Onderdelen behuizing
2 Hardwarelijst
3 Voorpaneel verwijderen
4 Zijpaneel verwijderen
5 Moederbord installatie
6 PSU-installatie
7 Harde schijf installatie
8 LED-controle installatie
9 Kabel installatie gids
10 I/O-poort functie
11 Kabelmanagement
12 Ventilator installatie
13 Radiator & koeling
14 Stoffilter verwijderen
15 Optionele kits
16 Hardware speling
17 Specificatie
18 Download handleiding
19 In andere talen

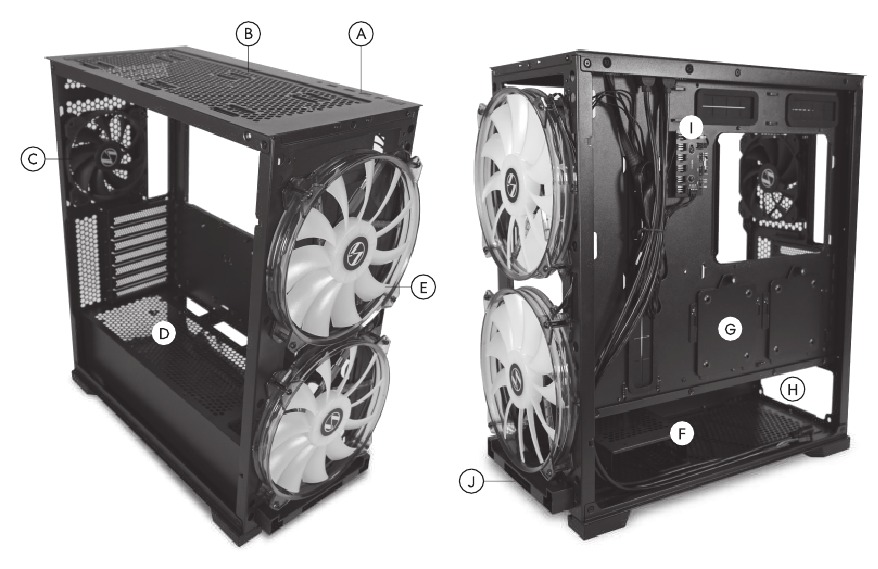

Onderdelen behuizing

IO-poorten: Audio x1 / Microfoon Combo Jack, USB 3.0 x2, Power Button, Reset Button
Ventilatorondersteuning: 120mm x2 of 140mm x2 / Radiator: 240mm x1 of 280mm x1
Ventilator achterzijde: 120mm x1
Ventilatorondersteuning: 120mm x 2
200mm ventilator x2 aan de voorzijde
Harde schijf bay: HDD x2 / HDD x1 + SSDx1
Achter MB-lade: SSD x2
PSU: 210mm
ARGB ventilatorbesturingsbord
LOGO ARGB LED's

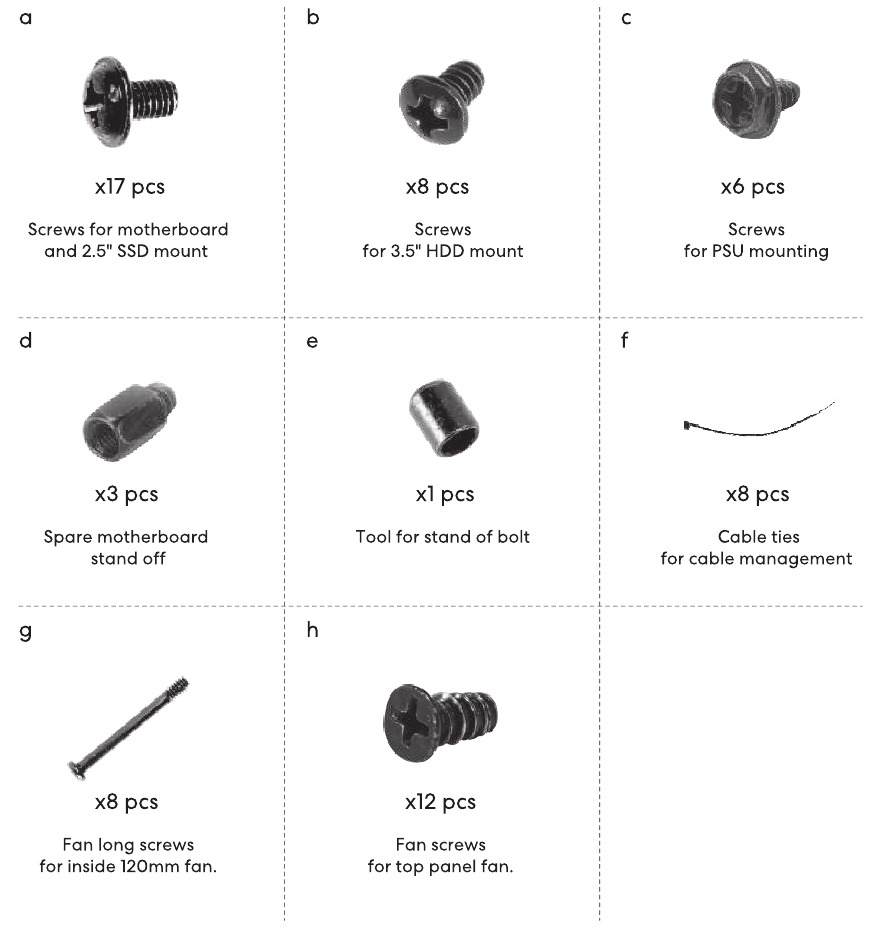

Hardwarelijst

Extra aantallen zijn reserveonderdelen.

Voorpaneel verwijderen

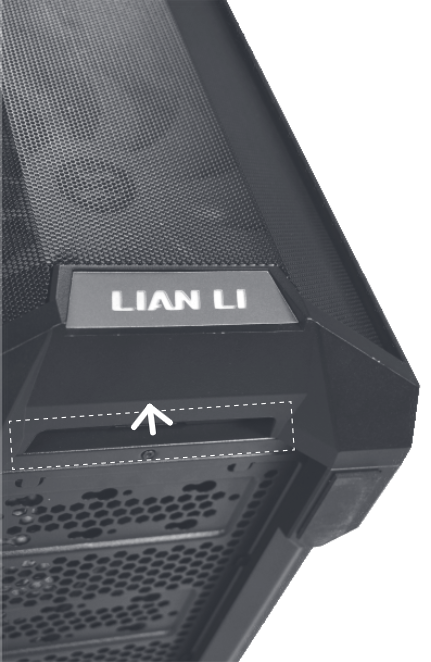

Handvat, trek om los te maken

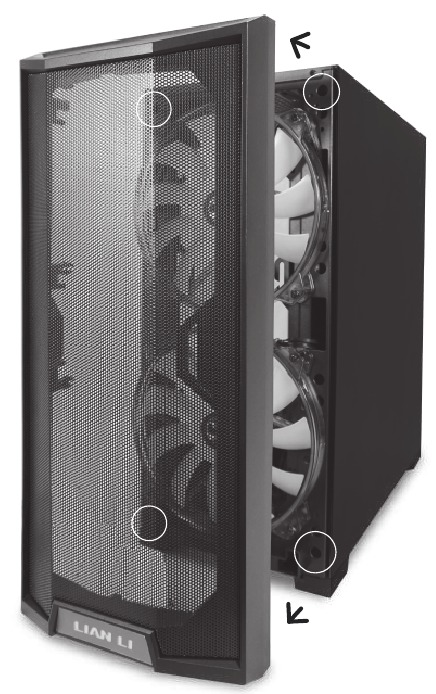

Naar voren trekken

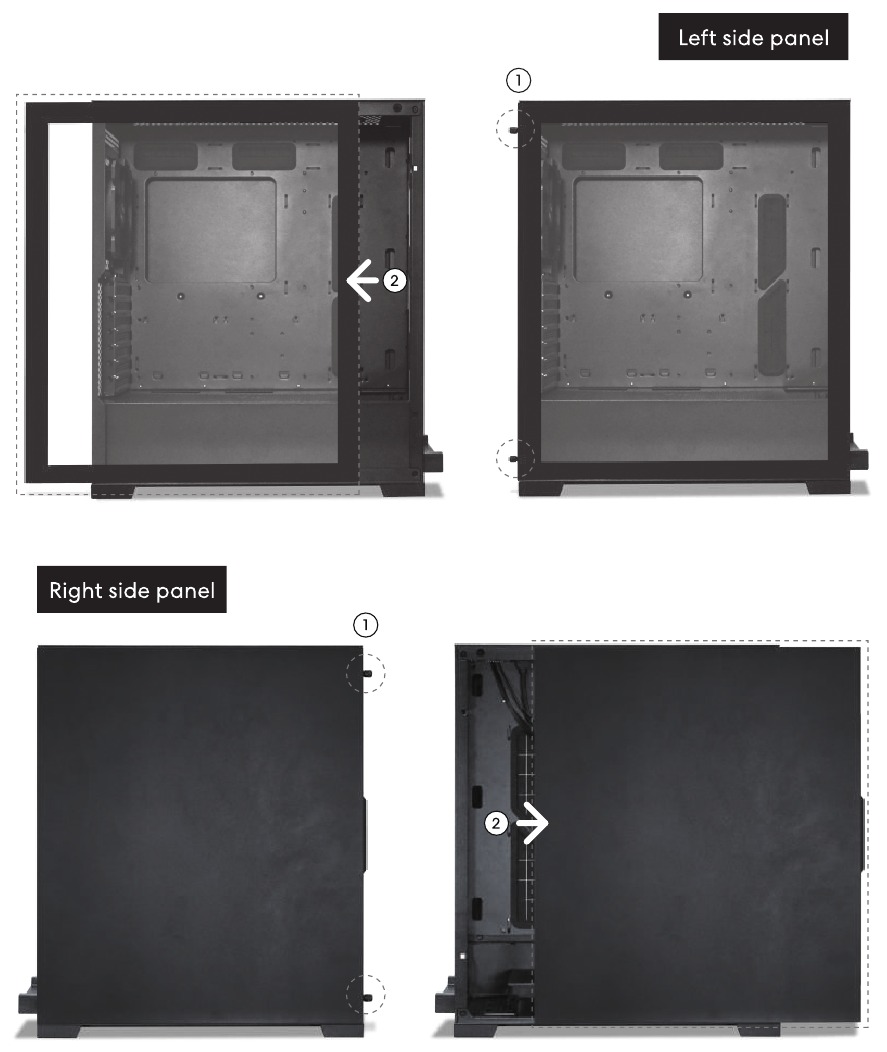

Zijpaneel verwijderen

Verwijder de schroeven en open het zijpaneel.

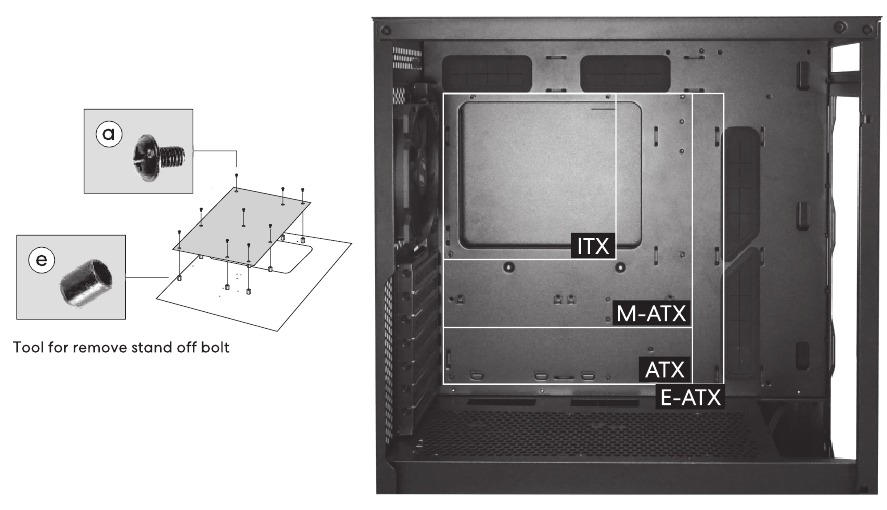

Moederbord installatie

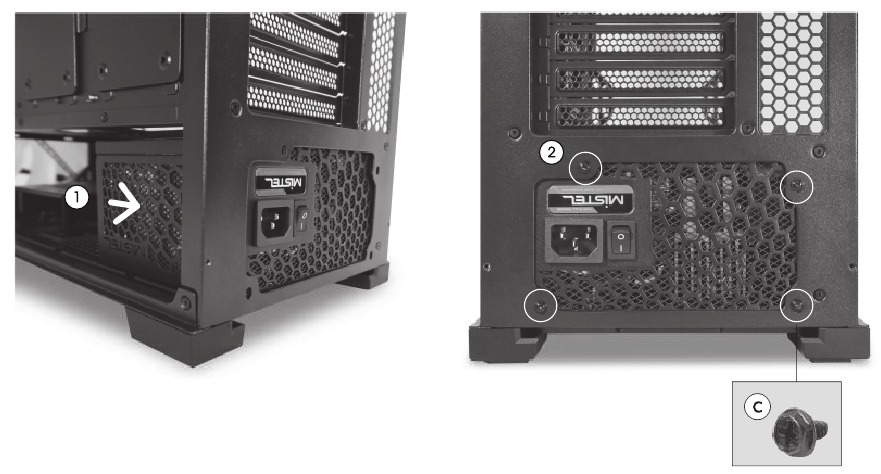

PSU-installatie

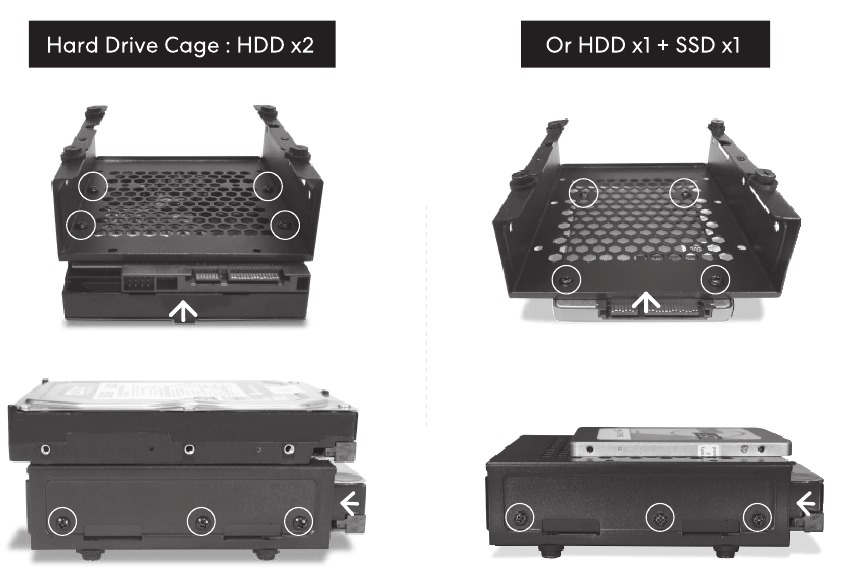

Harde schijf installatie

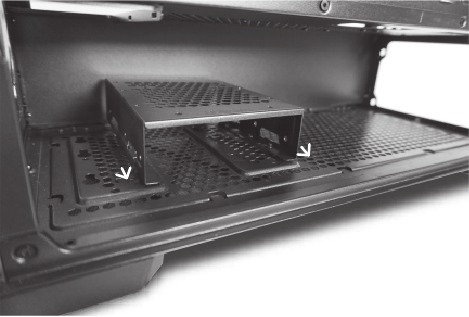

Naar voren duwen en naar boven verwijderen
Duw in de harde schijf bay, lijn de gaten uit en draai de schroeven vast om te bevestigen.

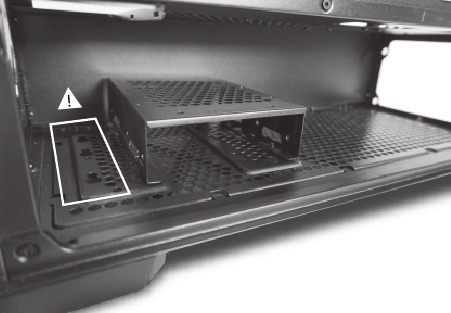

Bij het installeren van de radiator aan de voorzijde, kan de harde schijf niet in dit gat worden geïnstalleerd.

Achter MB-lade: SSD

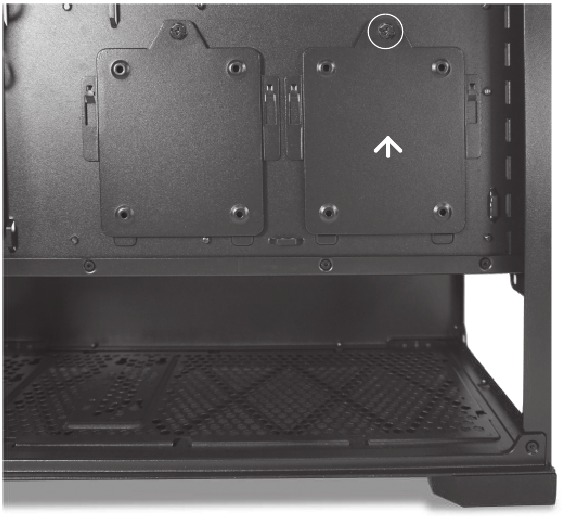

Verwijder de schroef en duw de lade omhoog.

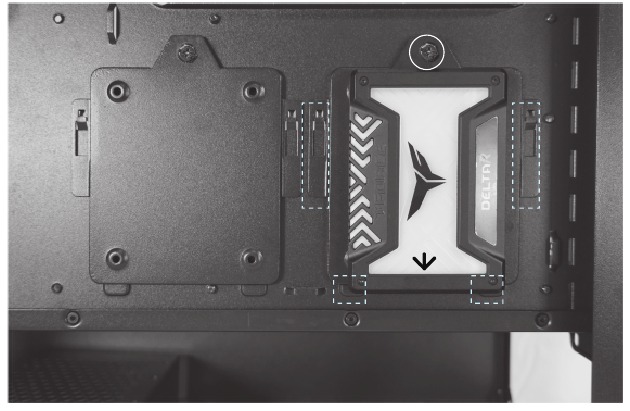

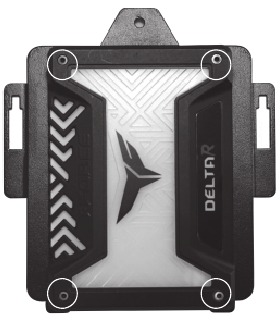

Plaats de SSD-harde schijf en draai de schroeven vast

Klem de positie vast en draai de schroef vast.

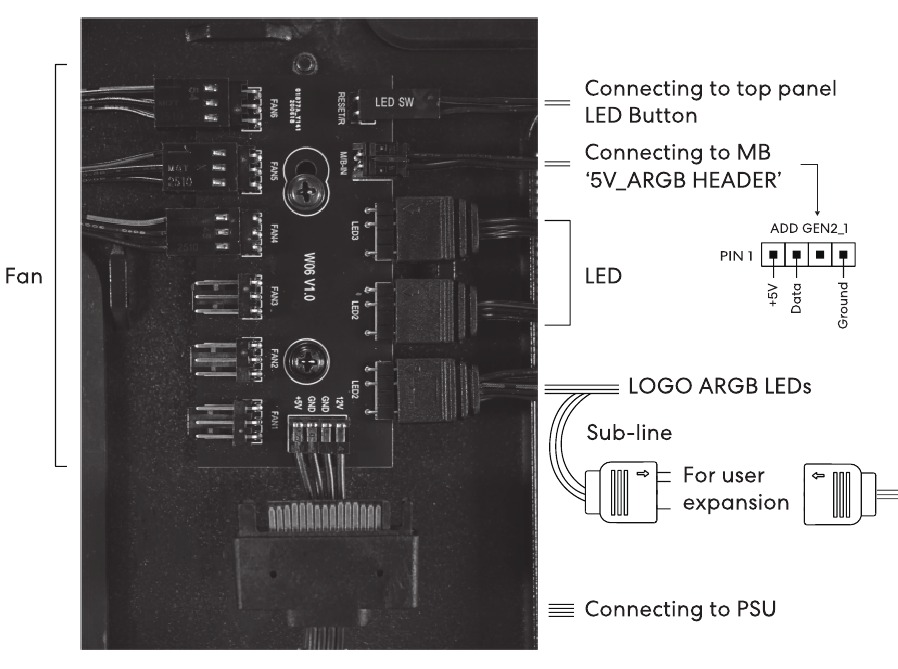

LED-controle installatie

Kabel installatie gids

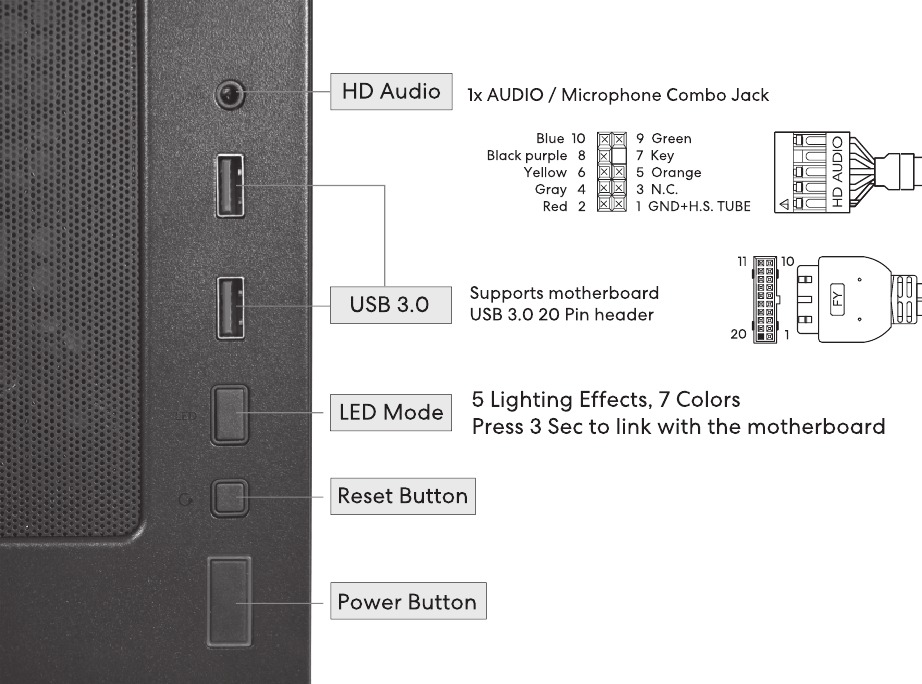

I/O-poort functie

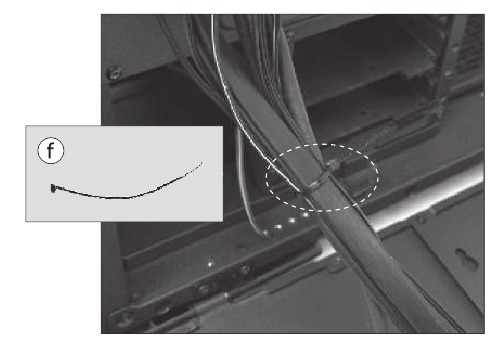

Kabelmanagement

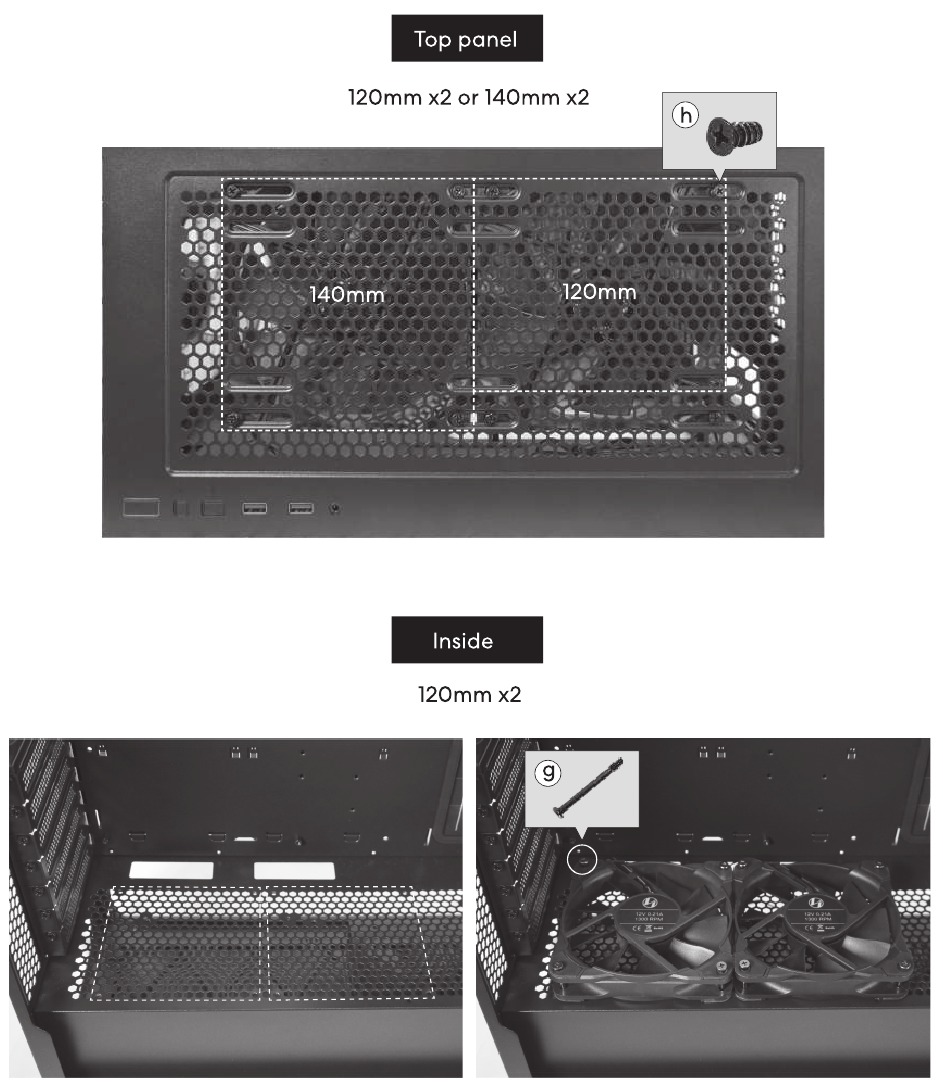

Ventilator installatie

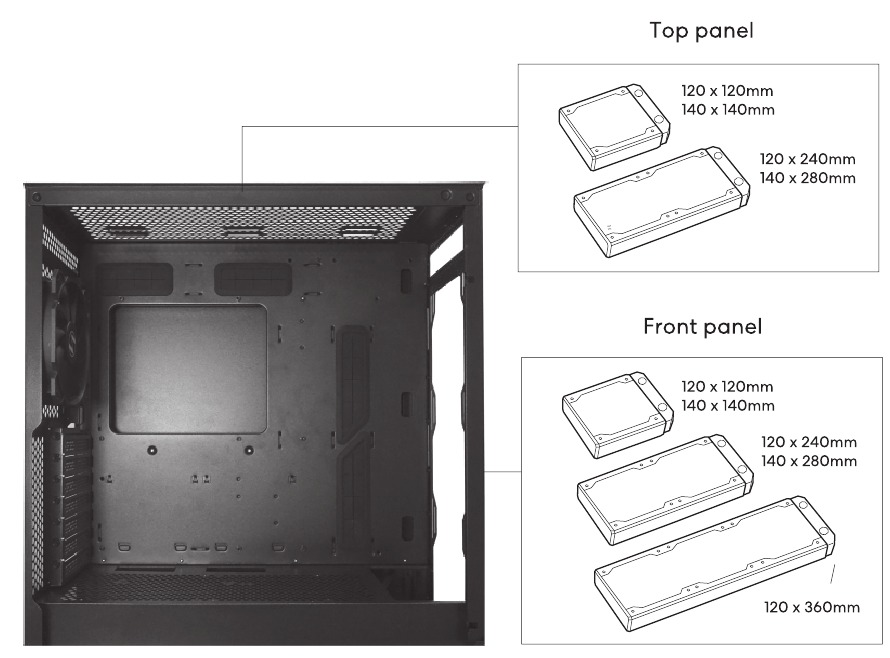

Radiator & koeling

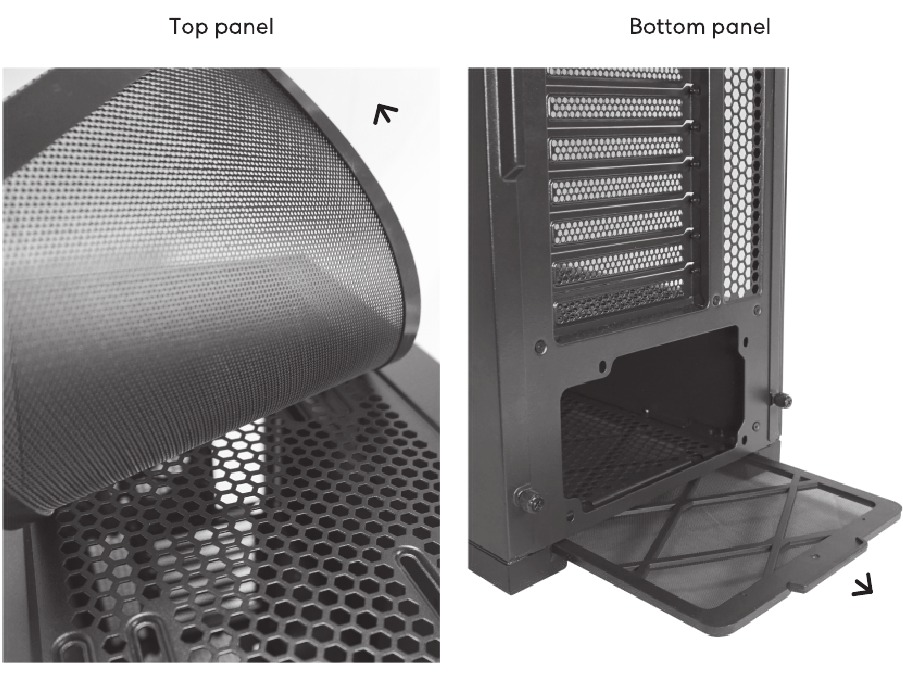

Stoffilter verwijderen

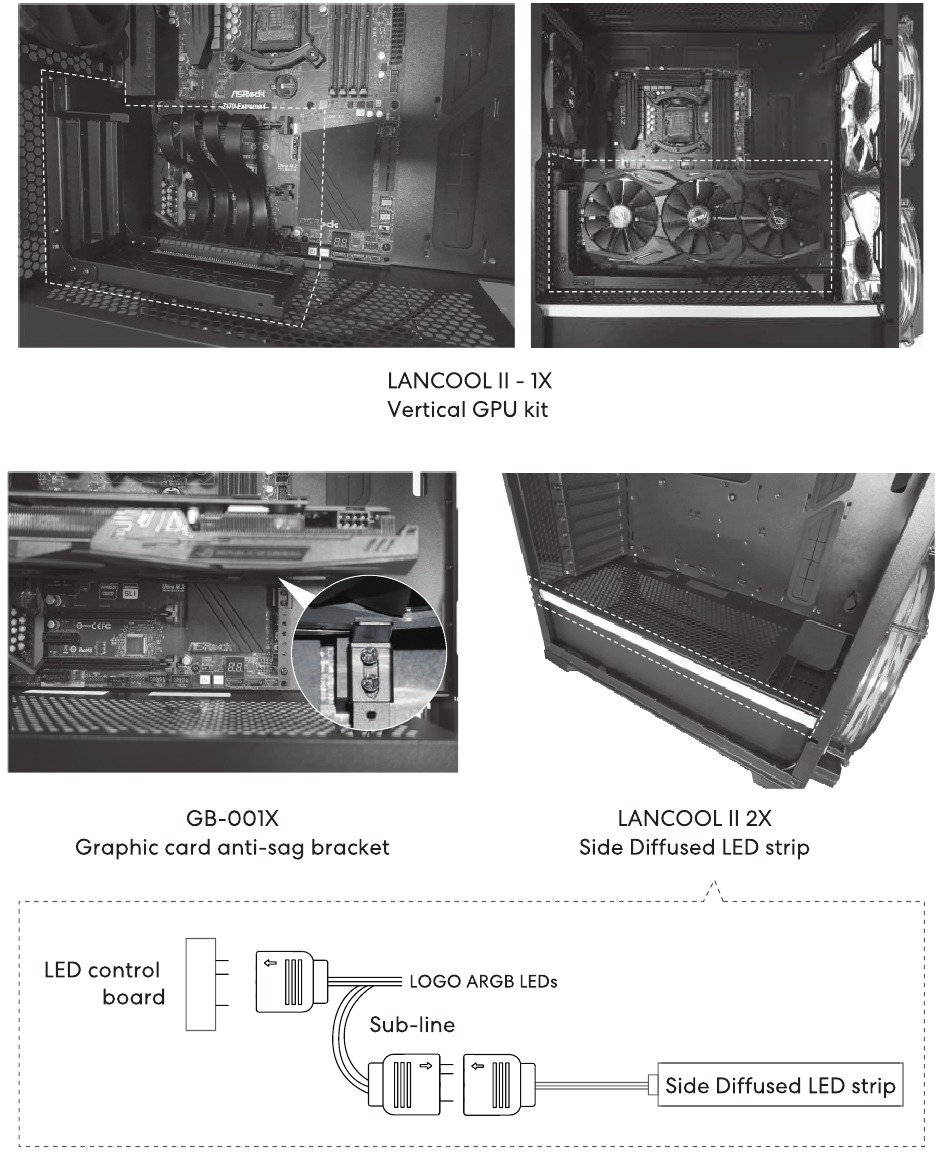

Optionele kits

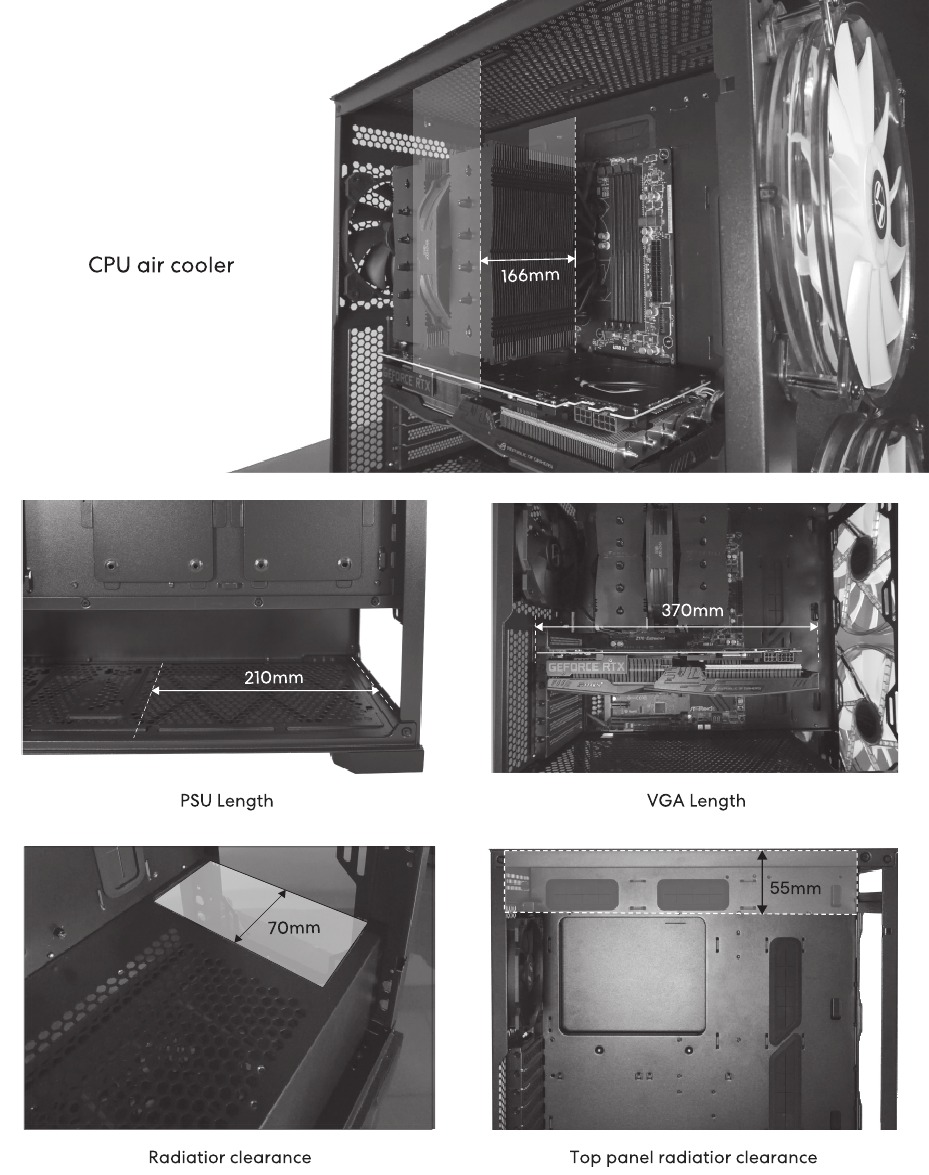

Hardware speling

Specificatie

Model	LANCOOL 215
Afmetingen	(D) 462mm x (B) 215mm x (H) 482mm
Moederbord	E-ATX (breedte: minder dan 280mm)/ATX/M-ATX/ITX
PSU	210mm
Kleur	zwart
Materialen	0,75mm SGCC (MB-lade en het grootste deel van het interieur) 4,0mm gehard glas / 0,7mm SGCC (buitenkant)
Ventilatorondersteuning	Voorzijde: 2 x 200mm of 2 x 140mm of 3 x 120 Bovenkant: 2 x 120mm of 2 x 140mm Achterkant: 1 x 120mm
Radiator	Voorzijde: 1 x 280/360mm Bovenkant: 1 x 240 / 280mm
VGA lengte	370mm
CPU speling	166mm
Drive	Achter MB-lade: 2 x 2,5 SSD Harde schijf bay: 2 x 3,5 HDD of 1x 2,5SSD
Slot	7
I/O-poorten	LED-knop voor bediening verlichtingsmodus 1 x TRRS AUDIO 2 x USB 3.0
Stoffilters	1 x Bovenkant (magnetisch), 1x Onderkant (lade)
Incl. ventilatoren	boven voorzijde: 2 x inbegrepen 200mm 3-PIN 800 RPM ARGB ventilatoren boven achterzijde: 1X 120mm 1100 RPM ventilatoren

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Lian Li Lancool 215 handleiding
