Lian Li 011 VISION Handleiding

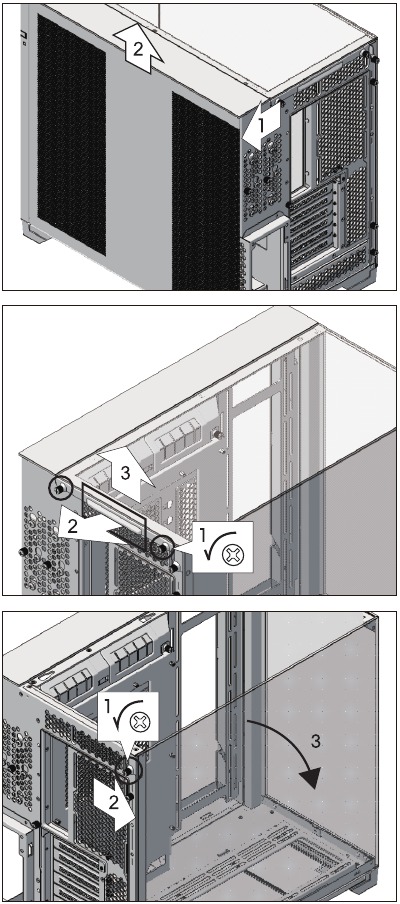

Verwijder het zijpaneel, het bovenste glas en het zijglas

Het is niet nodig om het voorste glaspaneel te verwijderen tijdens de reguliere montage

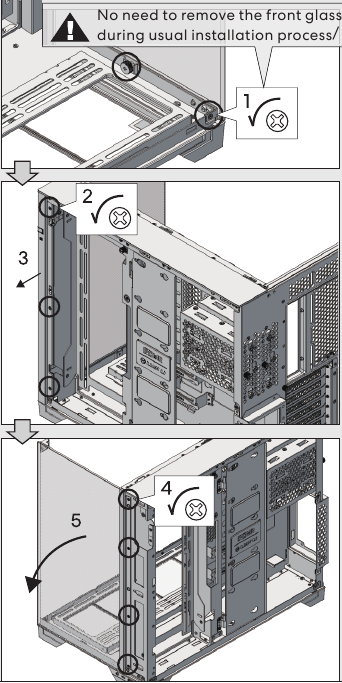

Verwijder het voorste glaspaneel

1. Verwijder de beschermclip
2. Verwijder de beschermfolie aan beide zijden
3. Het wordt aanbevolen om de beschermclip te bewaren voor transport

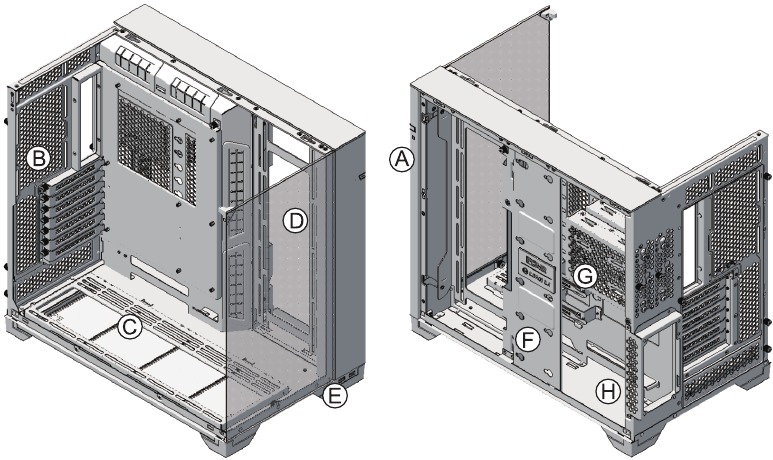

Case-componenten

1. Aan/uit-knop/resetknop
2. Moederbord hoge modus: 120 mm ventilator x 1
   Moederbord lage modus: 120 mm ventilator x 2 of 240 mm radiator x 1
3. Verwijderbare ventilatorbeugel,
   Ondersteunt 120 mm ventilator x 3 of 140 mm ventilator x 3 of 360 mm radiator x 1 of 280 mm radiator x 1
4. Verwijderbare ventilatorbeugel,
   Ondersteunt 120 mm ventilator x 3 of 140 mm ventilator x 2 of 360 mm radiator x 1 of 280 mm radiator x 1
5. IO-poorten: 1 x audio/microfoon combo-jack, 2 x USB 3.0, 1 x USB 3.2 Type C
6. Verwijderbare, gereedschapsloze SSD-lade, ondersteunt 2.5" SSD x 3
7. Verwijderbare HDD-kooi, ondersteunt 3.5" HDD x 2 of 2.5" SSD x 2
8. PSU-lade, ondersteunt ATX PSU x 1

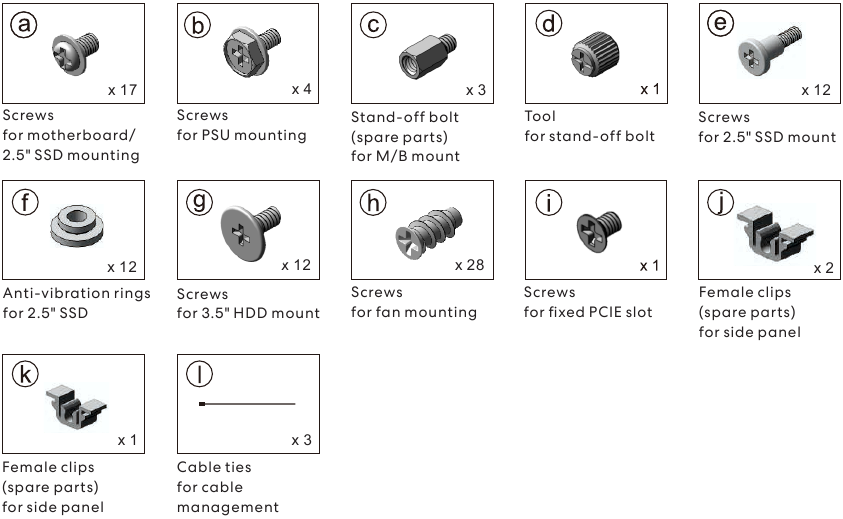

Hardwarelijst

* Overschreden hoeveelheden zijn reserveonderdelen.

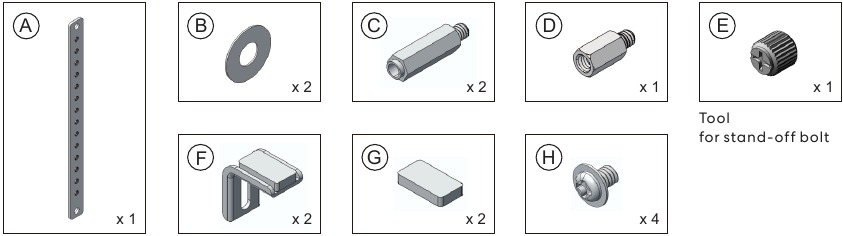

Voor installatie van de anti-sag beugelset voor grafische kaarten

PSU-installatie

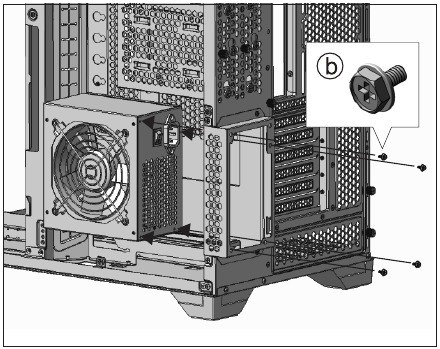

Manier 1: Direct installeren

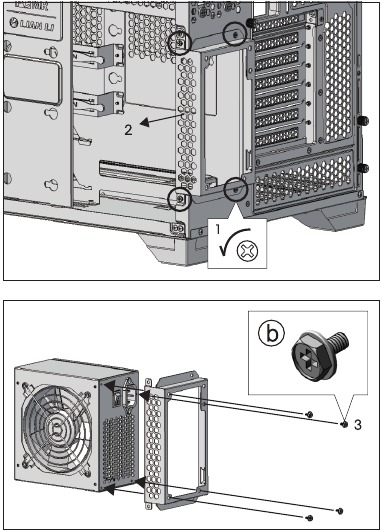

Manier 2: Verwijder de beugel en installeer

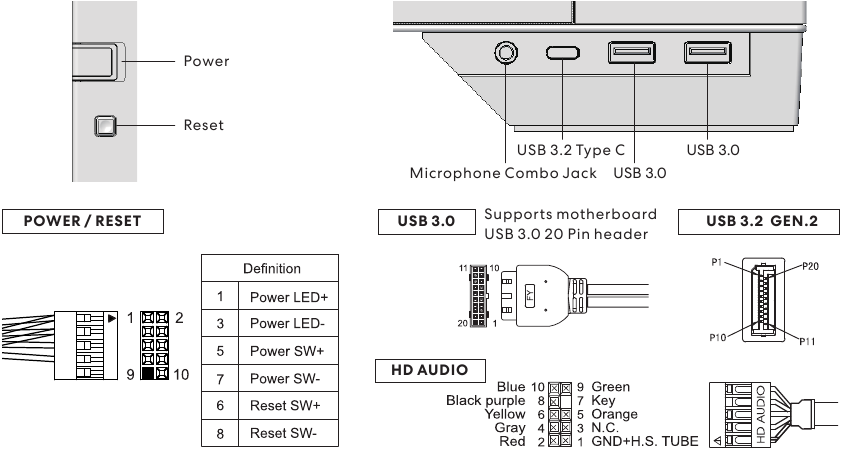

I/O-poorten functie

2.5" SSD-installatie

Manier 1: Draai 180° om te openen

Manier 2: Verwijderen

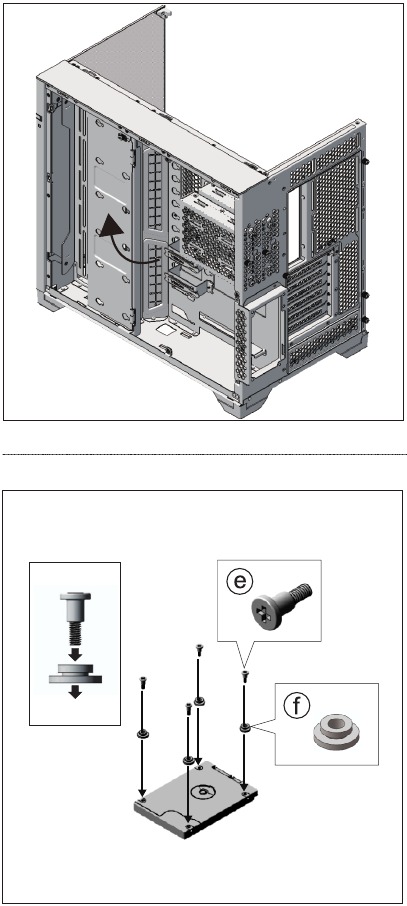

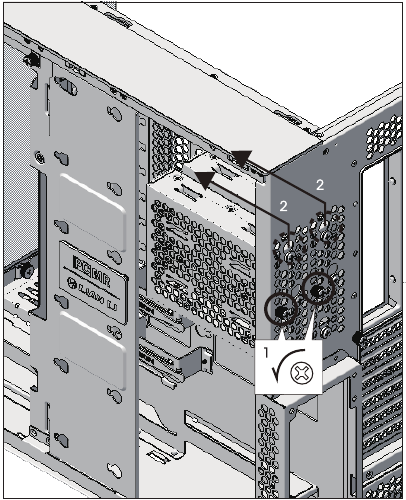

2.5" SSD, 3.5" HDD-installatie

Als ruimte nodig is, kan de harde-schijfkooi worden verwijderd

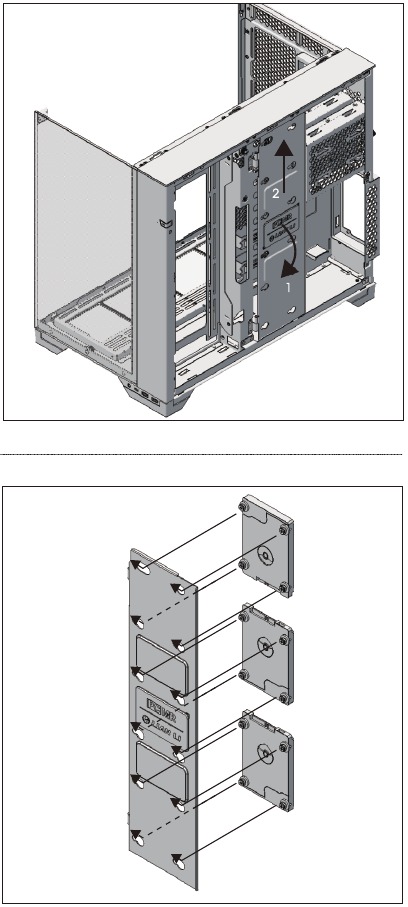

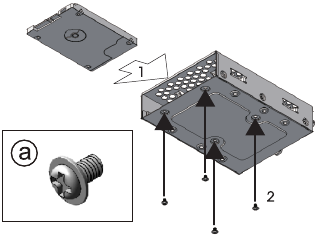

2.5" SSD-installatie

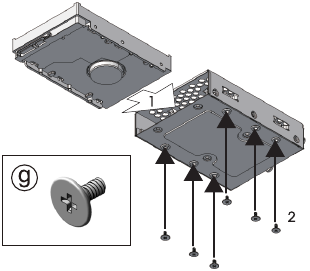

3.5" HDD-installatie

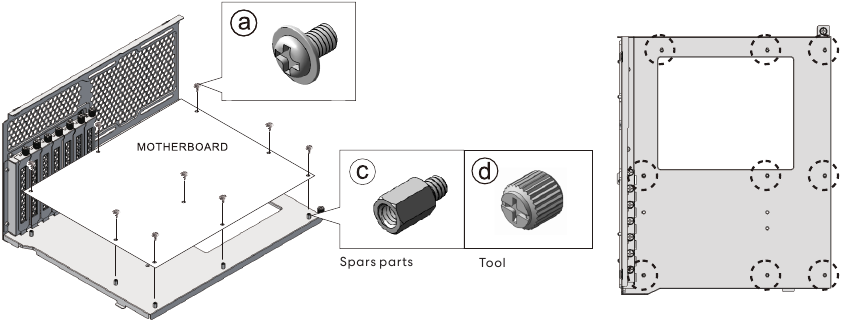

Moederbord installatie

Installeer de cooler-achterplaat bij het verwijderen van de moederbordlade

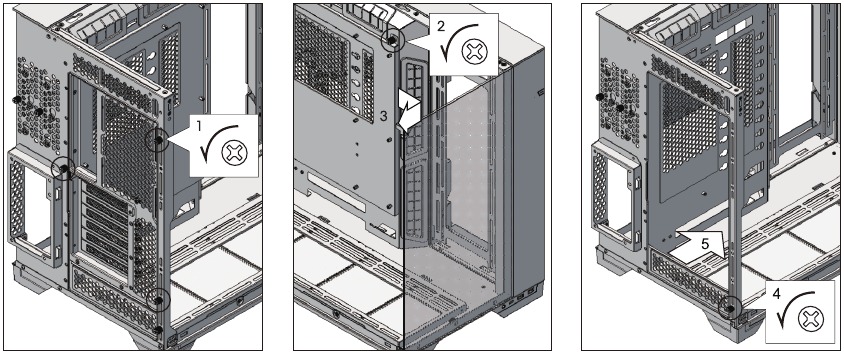

Verwijder de moederbordlade en de achterplaat

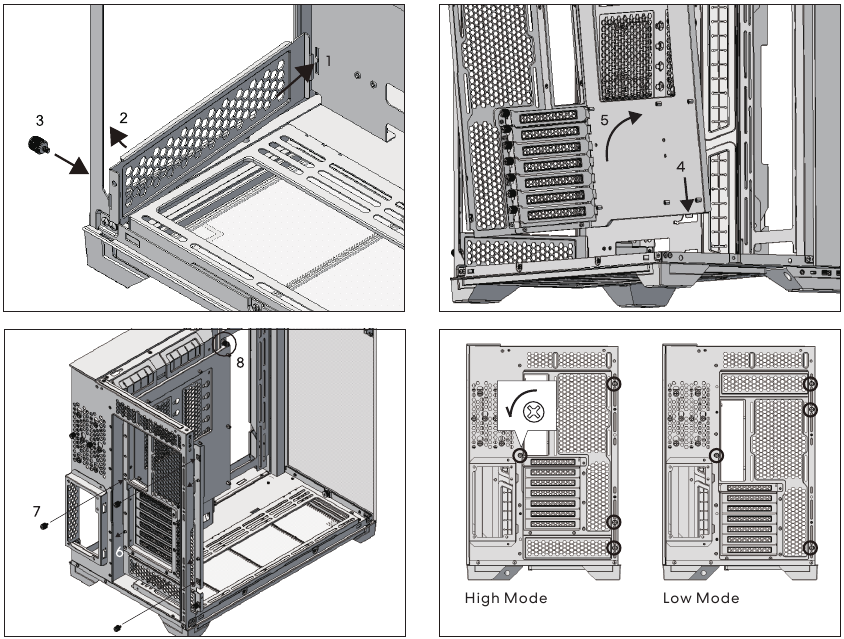

Installeer de achterplaat en de moederbordlade

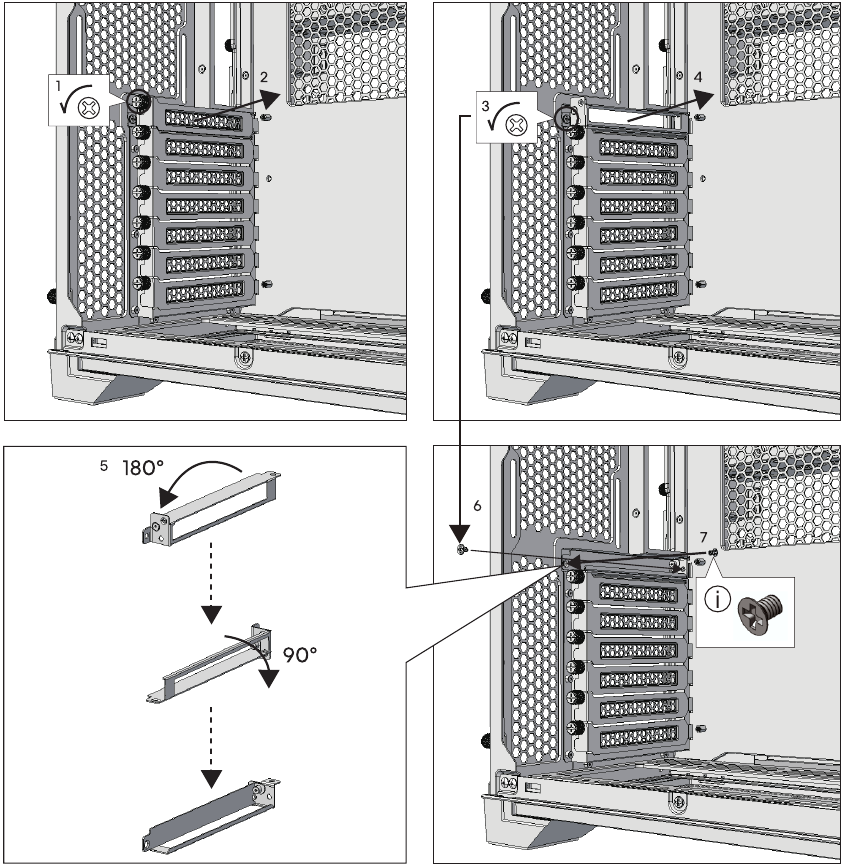

Eerste sleufaanpassing in lage modus

Pas aan om een 240 mm radiator aan de achterkant te installeren

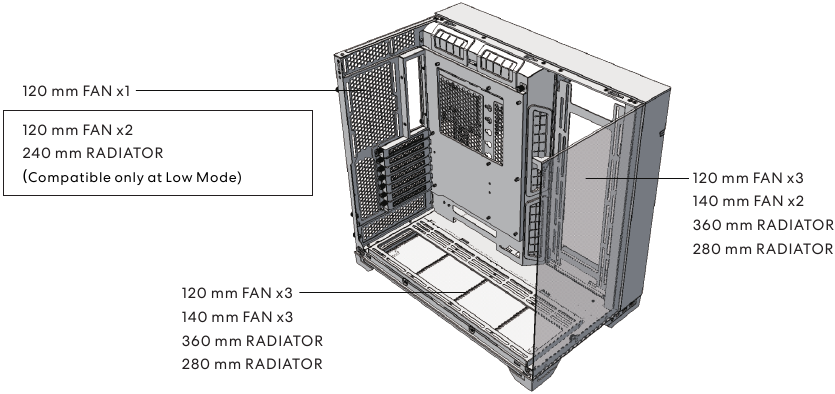

Radiator- en koelingsondersteuning

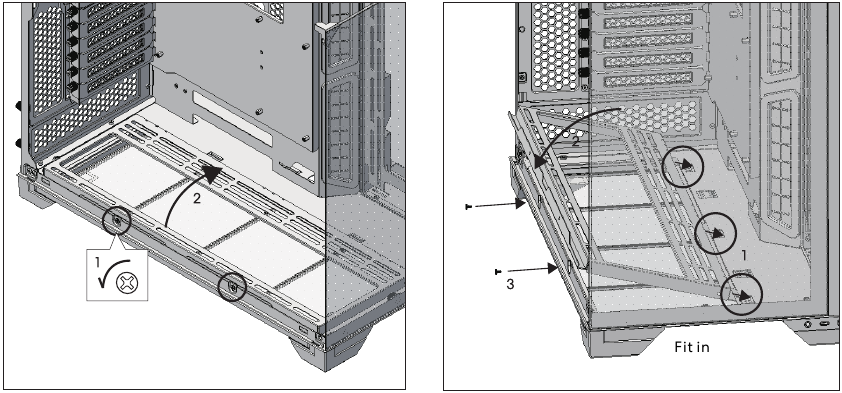

Verwijder de onderste ventilatorbeugel

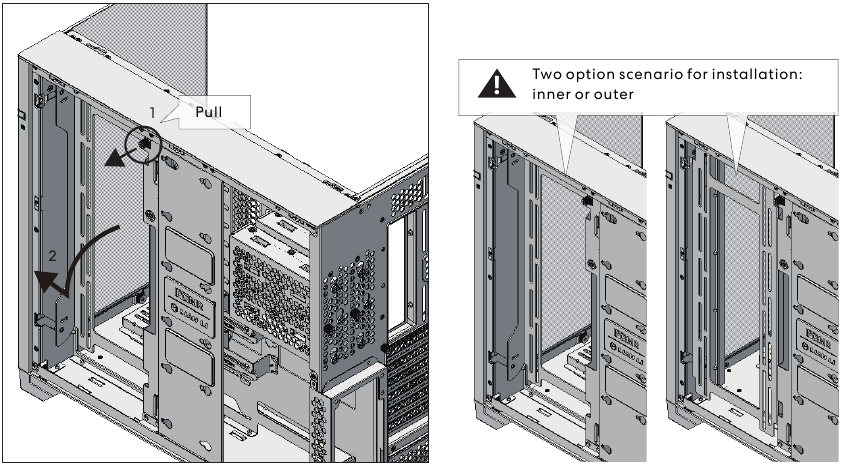

Verwijder de zijventilatorbeugel

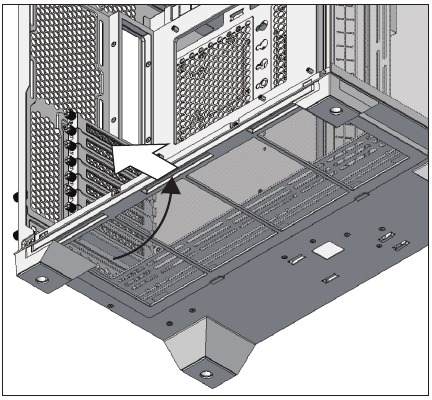

Verwijder de stoffilters

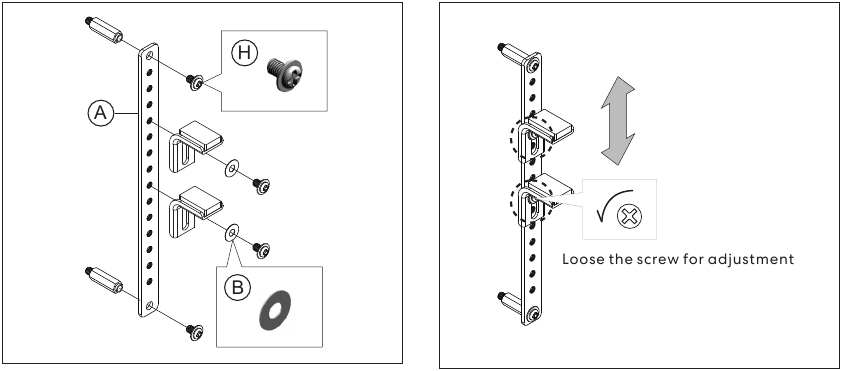

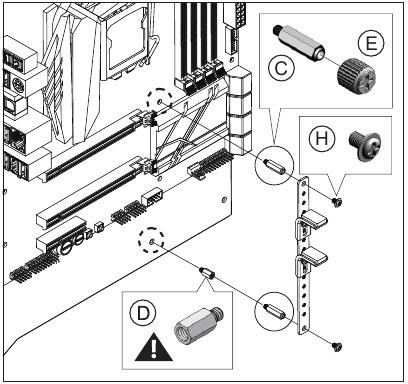

Installatie van de anti-sag beugel voor grafische kaarten

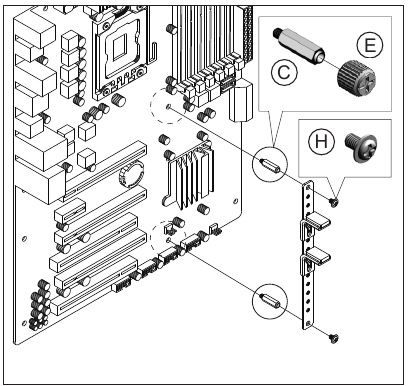

Geïnstalleerd op een ATX-moederbord

Geïnstalleerd op een M-ATX-moederbord

Kabelbeheer

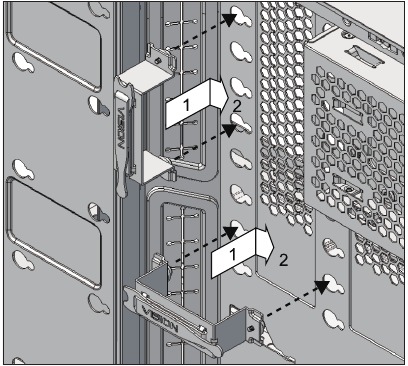

Installatie van de kabelhouder

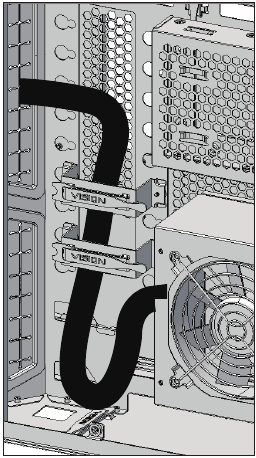

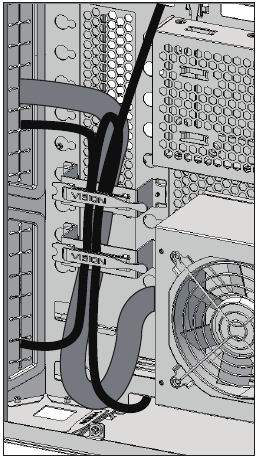

Gebruik van de kabelhouder

Houd de grote kabels in de kabelhouders

Houd de kleine kabels vast met de klittenbanden

Verwijder de klittenband om een controller te plaatsen

Hardware-vrijgave

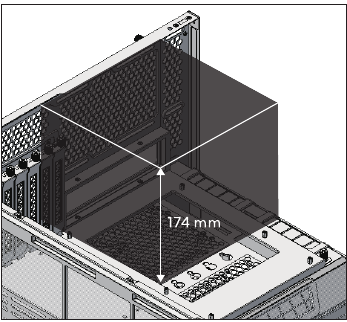

CPU-hoogte vrijgave

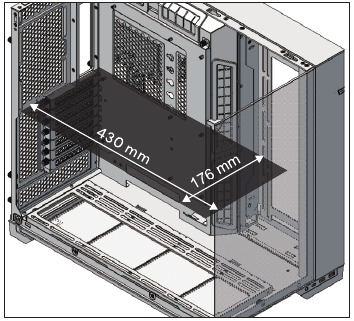

GPU-vrijgave

Radiator- en ventilatorcombo-hoogte vrijgave

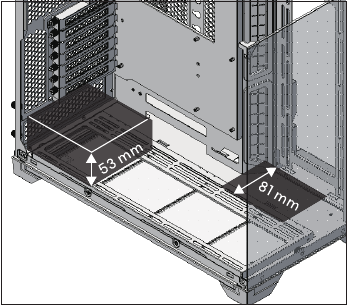

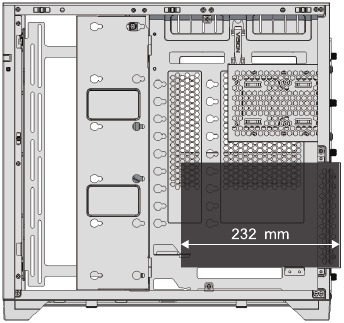

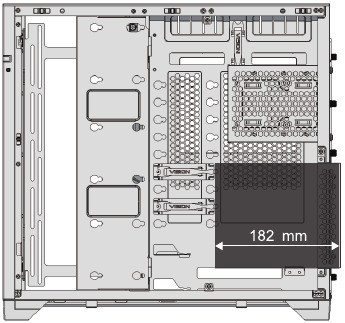

PSU-vrijgave
