Lian Li Vector V100 Handleiding

Procedure om alle buitenpanelen en stoffilter te verwijderen

Verwijder het zij- en voorruit

Let op: verwijder de beschermfolie aan beide zijden

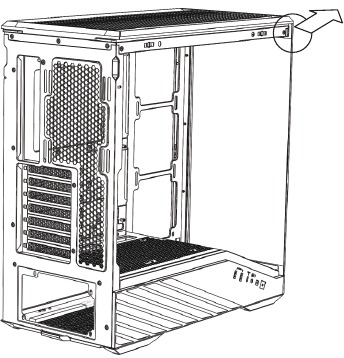

Verwijder het rechter zijpaneel en de bovenklep

Verwijder de stoffilters

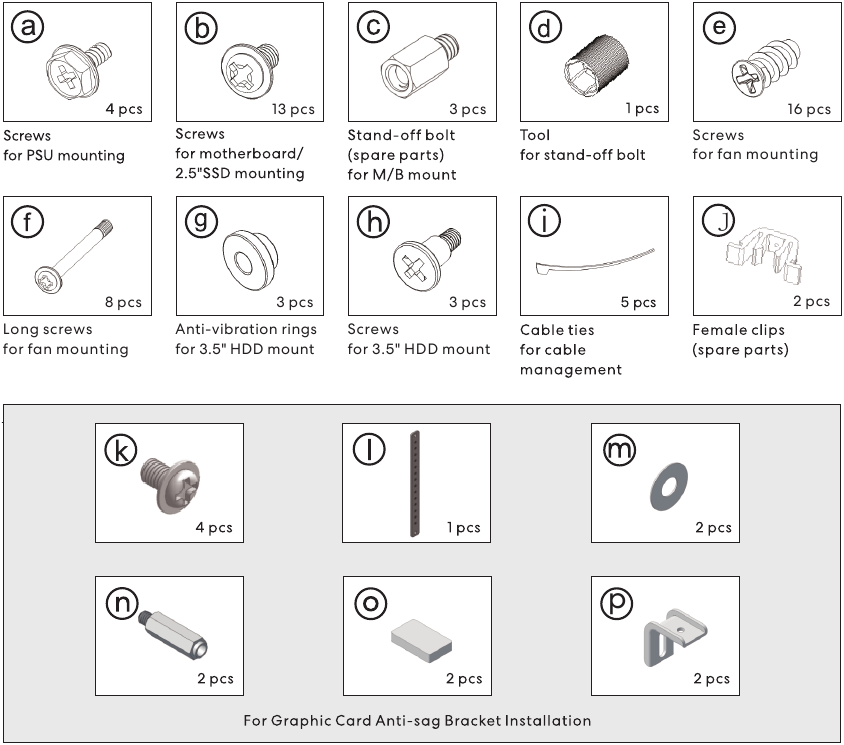

Lijst met meegeleverde accessoires

*Overtollige hoeveelheid zijn reserveonderdelen.

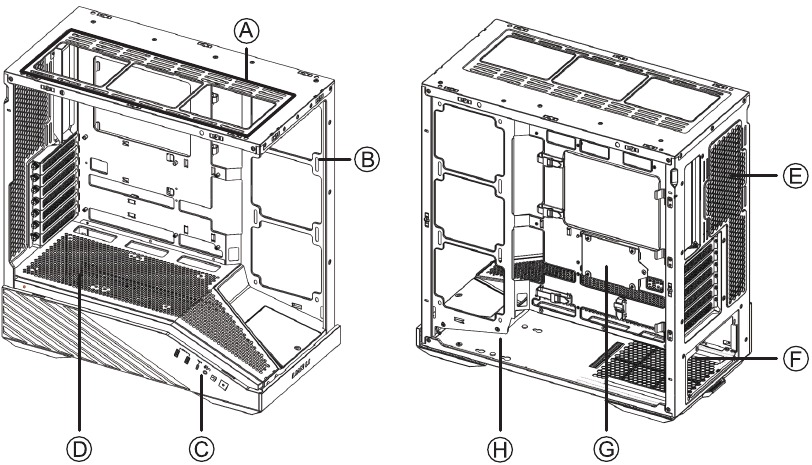

Productoverzicht

	Ondersteunt 120 mm ventilator x 3 of 140 mm ventilator x 2 of 360 mm radiator x 1 of 280 mm radiator x 1
	Ondersteunt 120 mm ventilator x 3
	IO-poorten: Power Button, Reset Button, 1 x HD Audio, 1 x USB 3.1 Type C, 2 x USB 3.0
	Ondersteunt 120 mm ventilator x 2
	Ondersteunt 120 mm ventilator x 1 of 140 mm ventilator x 1
	Ondersteunt ATX PSU x 1 (Verwijderbaar stoffilter aan de onderkant)
	Ondersteunt 2.5" SSD x 1
	Ondersteunt 3.5" HDD x 1

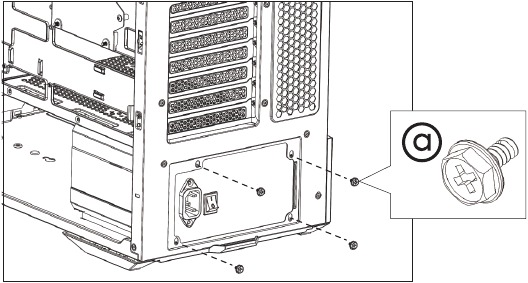

PSU Installatie

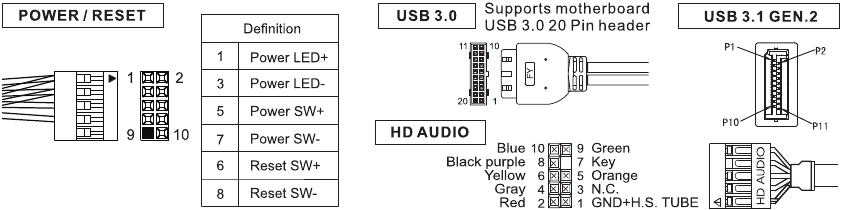

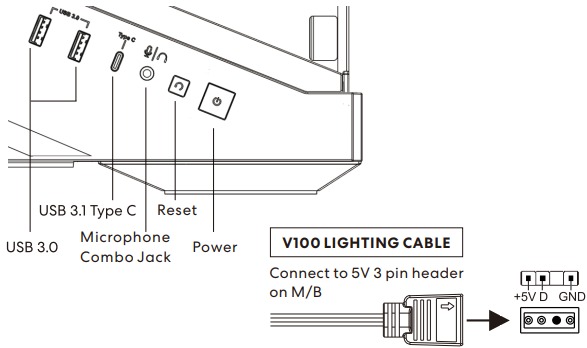

I/O-poortfunctie en kabelaansluiting

Sluit niet het verkeerde type LED-connector aan. Als deze is aangesloten op de 12 V-connector, treedt er blijvende schade op.

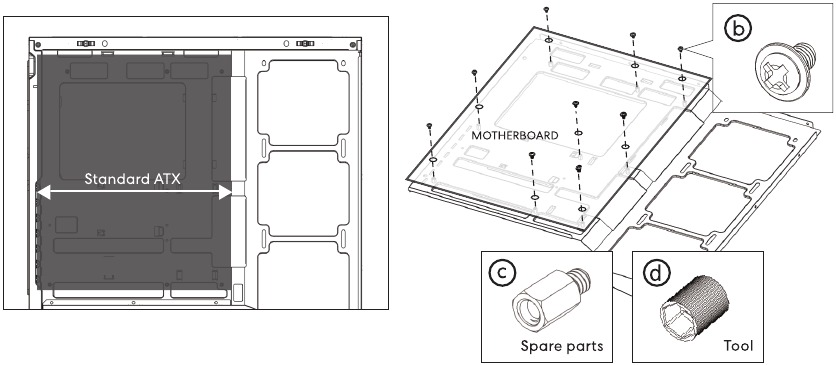

Moederbordinstallatie

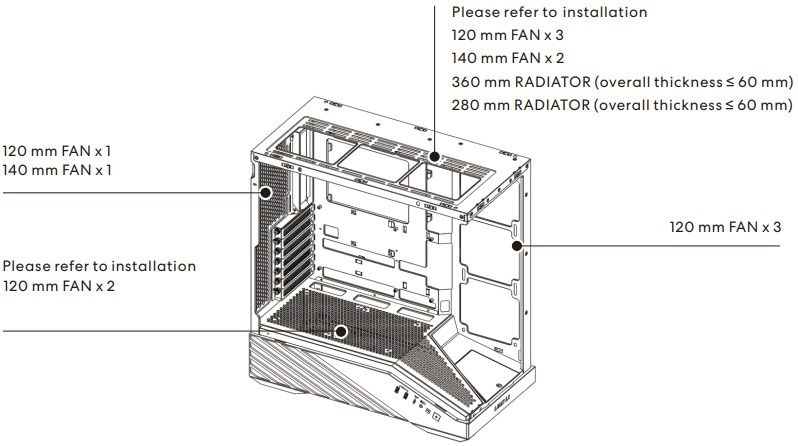

Radiator- en koelingsondersteuning

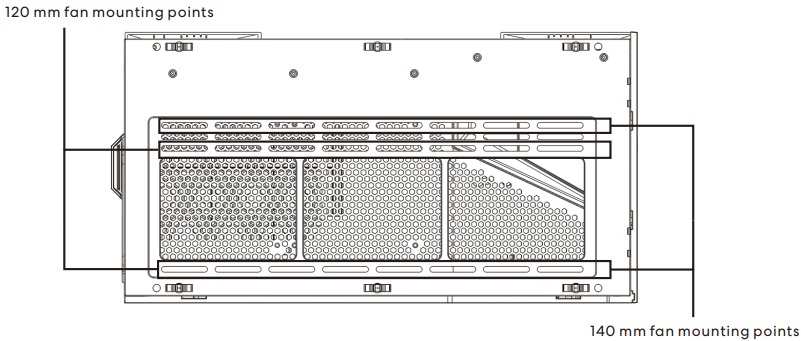

Installatie van de bovenste ventilator

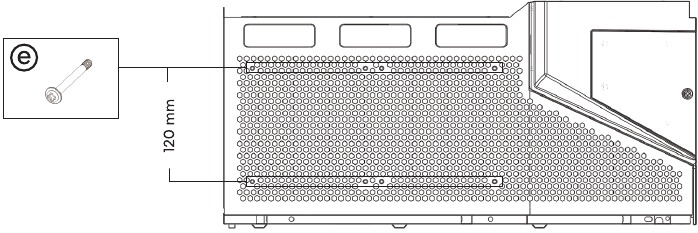

PSU-afdekking ventilatorinstallatie

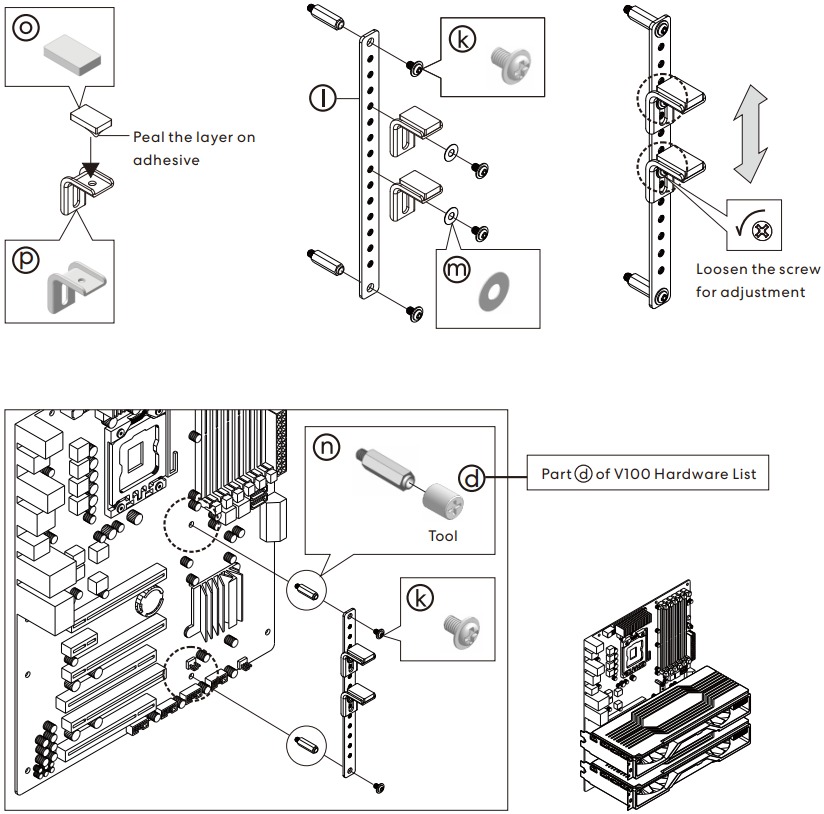

Installatie van de grafische kaart anti-doorzak beugel

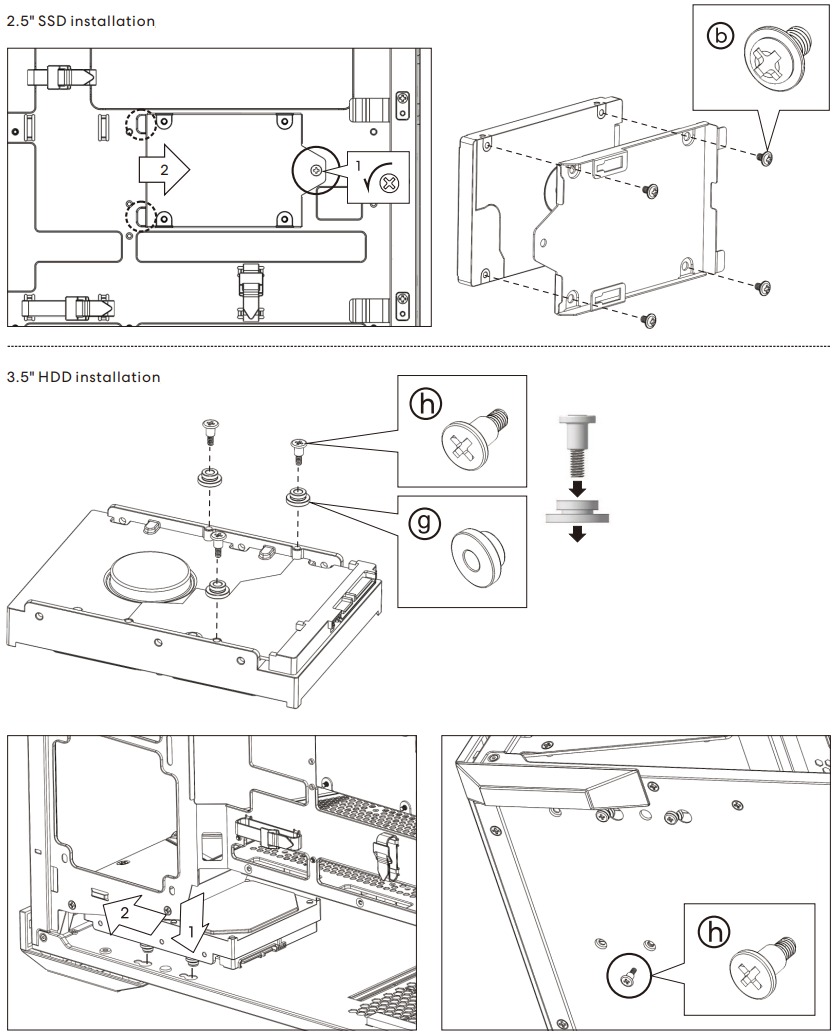

Drive installatie

Let op de installatierichting van het rubberen kussen

* De onderkant van het chassis maakt het mogelijk om harde schijfschroeven vast te zetten voor een betere stabiliteit

Hardwarevrijgave

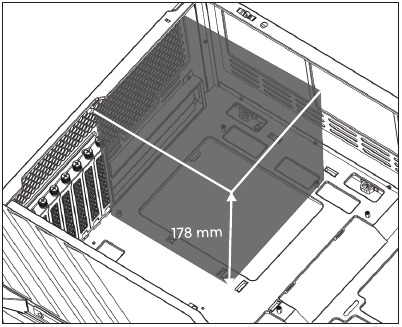

CPU-hoogtevrijgave

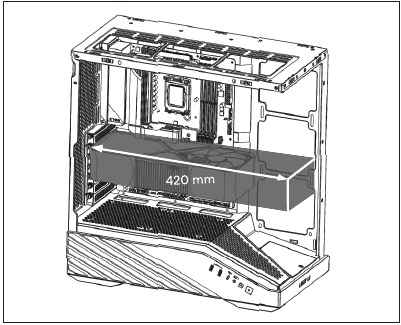

GPU-vrijgave

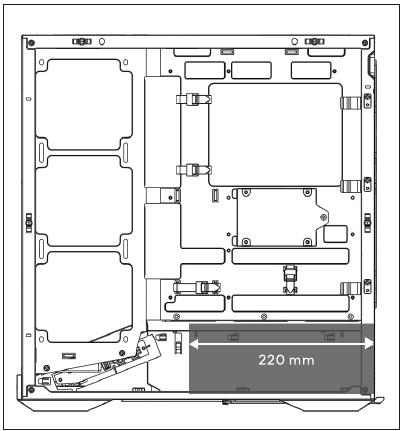

PSU-lengtevrijgave

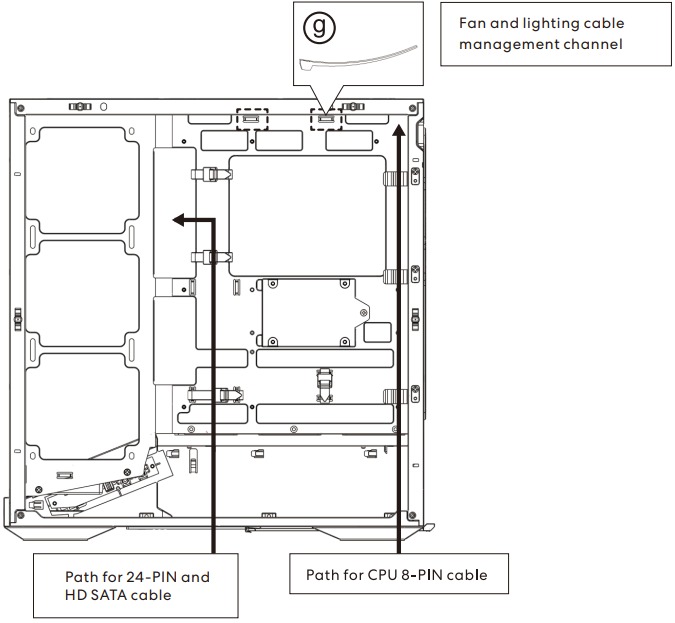

Kabelbeheer

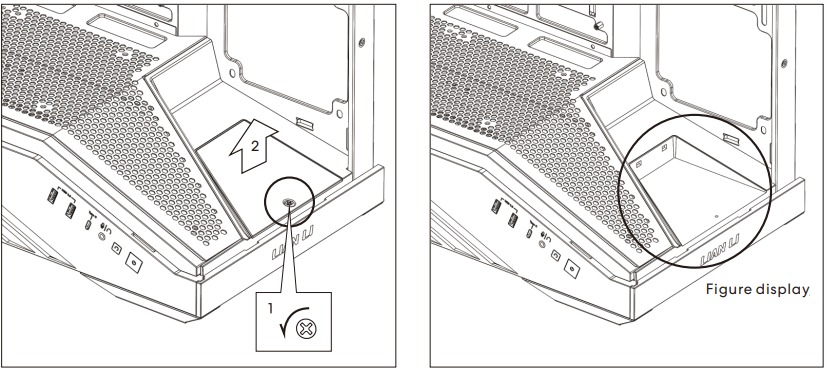

Gebruik van het verborgen platform

Veiligheidsinstructies en waarschuwingen

Deze veiligheidsrichtlijnen zijn essentieel om een goed gebruik en behandeling van PC-componenten, waaronder PC-behuizingen, ventilatoren, AIO-koelers en PSU's, te waarborgen. Volg deze instructies zorgvuldig op om ongelukken, letsel of schade aan de apparatuur te voorkomen.

1. Algemene veiligheidsvoorschriften
   Dit product is niet geschikt voor kinderen jonger dan 12 jaar. Behandel componenten altijd met zorg en volg de verstrekte instructies.
2. Veiligheidsinstructies voor PC-behuizingen
   Mechanische veiligheid
   Draag altijd beschermende handschoenen tijdens de montage of het onderhoud van PC-behuizingen om letsel of krassen te voorkomen. Ga niet staan, zitten of leunen op de PC-behuizing. Vermijd het plaatsen van overmatig gewicht op de PC-behuizing, omdat dit het frame kan beschadigen of tot hardwarestoringen kan leiden.
   Ventilatie en het voorkomen van oververhitting
   Zorg ervoor dat de ventilatiesleuven op de PC-behuizing niet worden geblokkeerd door voorwerpen, stof of kabels. Reinig de filters en ventilatieopeningen regelmatig om een goede luchtstroom te behouden. Vermijd het plaatsen van de PC in afgesloten ruimtes zonder voldoende ventilatie.
3. Veiligheidsinstructies voor ventilatoren
   Installatie en onderhoud
   Neem bij het werken met ventilatoren of scherpe onderdelen voorzorgsmaatregelen om snijwonden of schaafwonden te voorkomen. Zorg ervoor dat de ventilatoren zijn uitgeschakeld voordat u ze hanteert. Reinig de ventilatorbladen en de omgeving regelmatig om stofophoping te voorkomen.
4. Veiligheidsinstructies voor voedingseenheden (PSU's)
   Elektrische veiligheid
   Gebruik alleen compatibele en gecertificeerde componenten om elektrische incompatibiliteit of storingen te voorkomen.
   Zorg voor een goede aarding om statische ontlading of elektrische schokken te voorkomen.
   Koppel het systeem los van de stroombron voordat u componenten installeert of verwijdert.
   Gebruik overspanningsbeveiligingen of UPS-apparaten om componenten te beschermen tegen stroomschommelingen.
5. Veiligheidsinstructies voor AIO-koelers
   Veiligheid bij vloeistofkoeling
   Controleer zorgvuldig de integriteit van de slangen en afdichtingen in AIO-koelers om lekkage te voorkomen.
   Vermijd het overmatig buigen of draaien van koelvloeistofslangen tijdens de installatie. Inspecteer het koelsysteem regelmatig op slijtage.
6. Milieuveiligheid
   Houd alle PC-componenten uit de buurt van vloeistoffen, vocht en vochtige omgevingen.
   Vermijd het blootstellen van componenten aan extreme temperaturen of direct zonlicht.
7. Tips voor onderhoud en hantering
   Controleer schroeven en bevestigingen periodiek om ervoor te zorgen dat alle componenten goed vast blijven zitten.
   Gebruik antistatische polsbanden of matten bij het hanteren van gevoelige onderdelen om elektrostatische ontlading (ESD) te voorkomen.
8. Belangrijke herinnering
   Raadpleeg voor een veilige behandeling van deze producten altijd deze handleiding voor gebruik. Bewaar het voor toekomstig gebruik.
   Misbruik of verwaarlozing van deze instructies kan de garanties ongeldig maken of tot hardwarestoringen leiden.
