Lian Li O11 DYNAMIC MINI handleiding
- 1 Case componenten
-
2
Installatie
- 2.1 Boven- en zijpaneel verwijderen
- 2.2 Zijruit en voorruit verwijderen
- 2.3 PSU installatie
- 2.4 2.5" SSD installatie
- 2.5 2.5" SSD/3.5" HDD installatie
- 2.6 Herdefinieer modulariteit: 5/3 PCI-slots modus
- 2.7 Moederbord installatie
- 2.8 De magnetische stoffilters verwijderen
- 2.9 I/O-poorten functie
- 2.10 Installatie waterpompbeugel
- 2.11 Radiator- en koelingsondersteuning
- 2.12 Optionele kits
- 2.13 Hardwarevrijgave
- 3 Referenties
- 4 Download handleiding
- 5 In andere talen

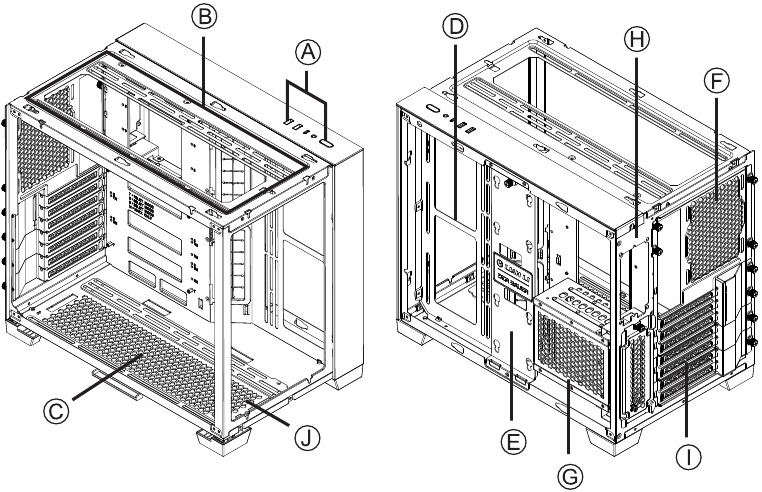

Case componenten
- IO-poorten: 1 x AUDIO/Microfoon Combo Jack, 2 x USB 3.0, 1 x USB 3.1 Type C, Power Button
- Ondersteuning voor 120 mm ventilator x 3 of 140 mm ventilator x 2 of 360 mm radiator x 1 of 280 mm radiator x 1
- Ondersteuning voor 120 mm ventilator x 3 of 140 mm ventilator x 2 of 360 mm radiator x 1 of 280 mm radiator x 1
- Ondersteuning voor 120 mm ventilator x 2 of 140 mm ventilator x 2 of 240 mm radiator x 1 of 280 mm radiator x 1
- Verwijderbare SSD-lade: Ondersteuning voor 2,5" SSD x 2 (E)
- Ondersteuning voor 120 mm ventilator x 1
- Verwijderbare HDD-lade: Ondersteuning voor 3,5" HDD x 2 of 2,5" SSD x 2
- SFX-lade: Ondersteuning voor SFX of SFX-L PSU x 1
- Herdefinieer modulariteit: 7.5.3 PCI-slots modus
- Montagegaten voor waterpompbeugel

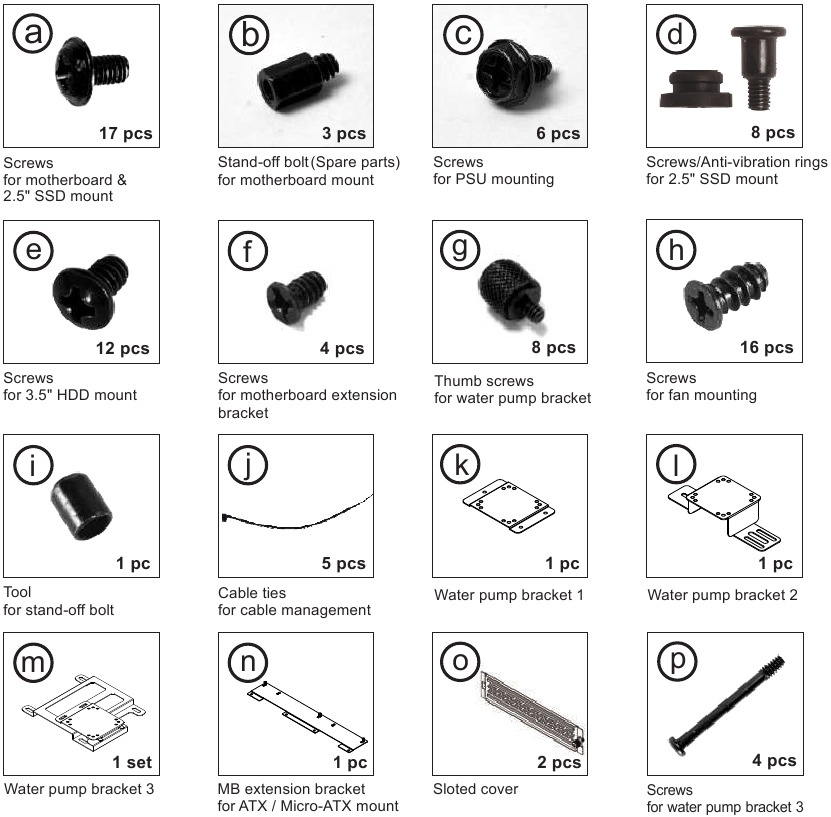

Hardwarelijst
* Overschreden hoeveelheid zijn reserveonderdelen.
Installatie

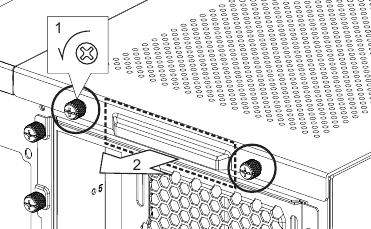

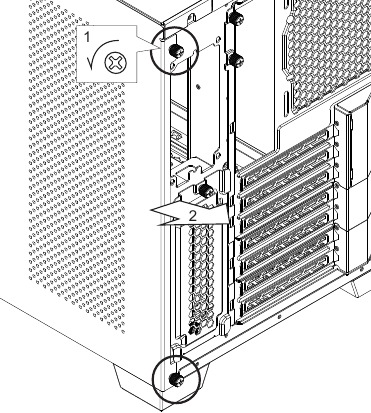

Boven- en zijpaneel verwijderen

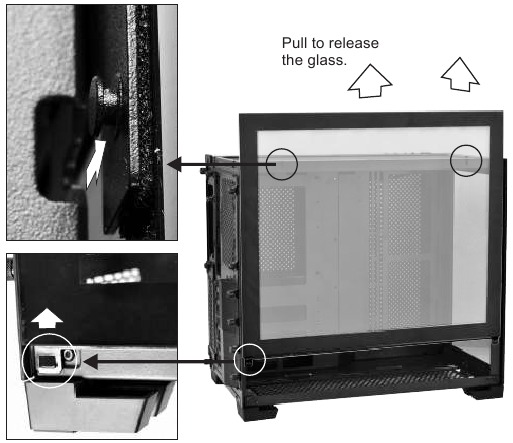

Zijruit en voorruit verwijderen
Let op:
Verwijder de beschermfolie aan beide zijden

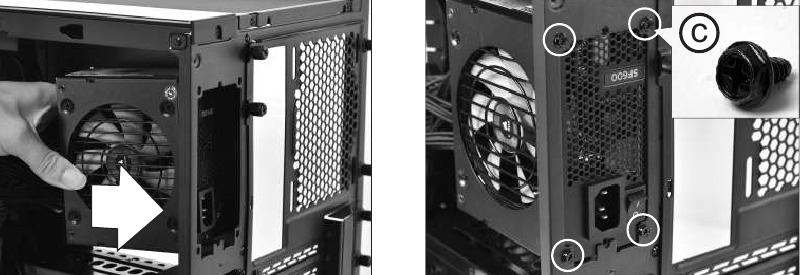

PSU installatie

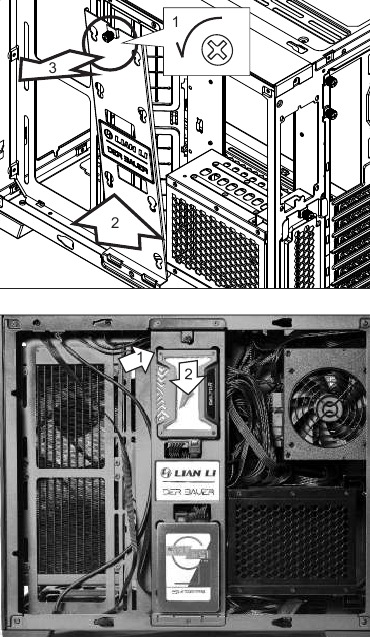

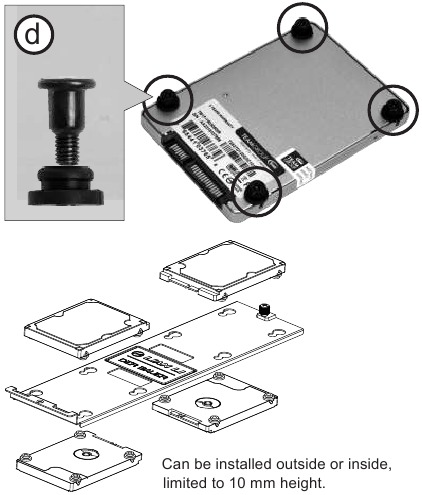

2.5" SSD installatie

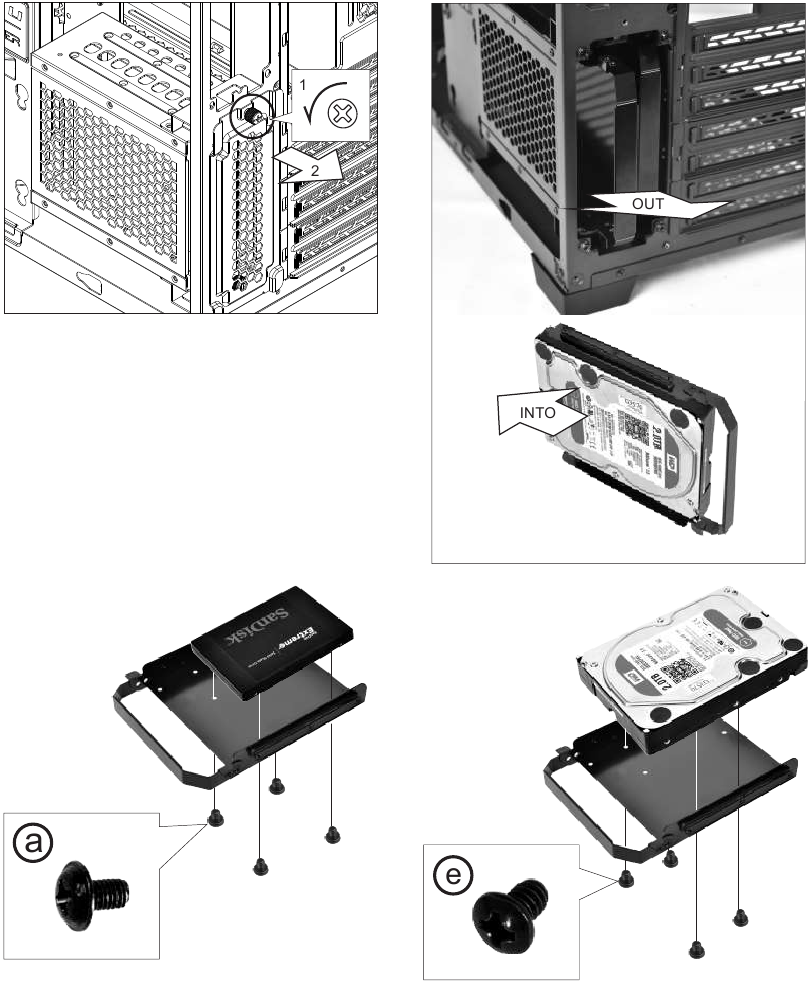

2.5" SSD/3.5" HDD installatie
De HDD wordt in de aangegeven richting (naar buiten) in de HDD TRAY geplaatst .

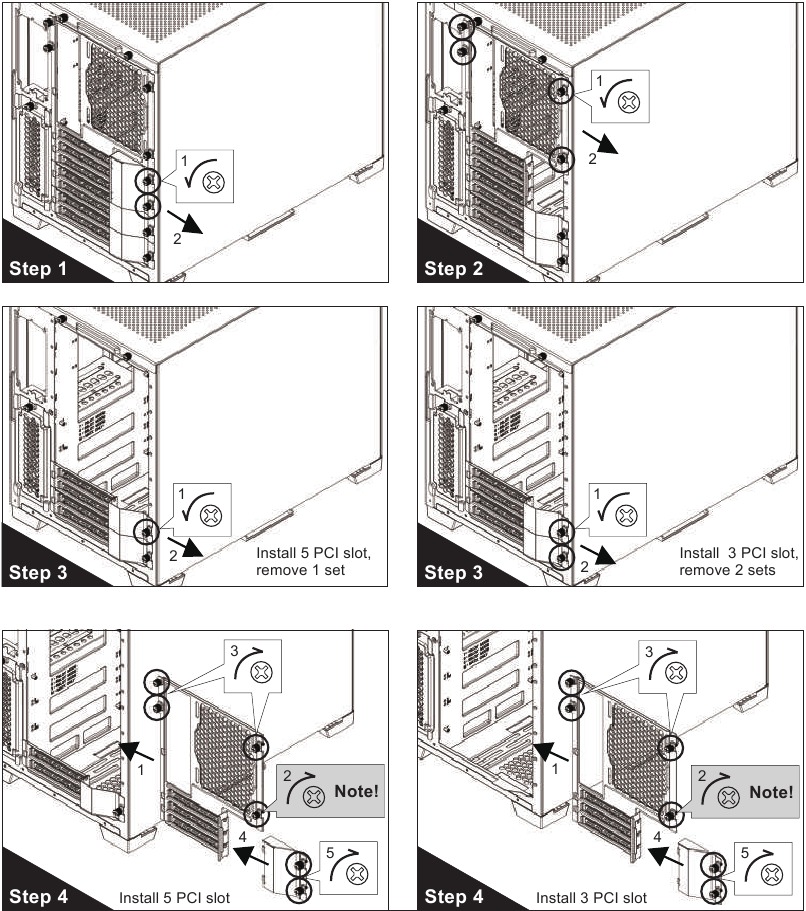

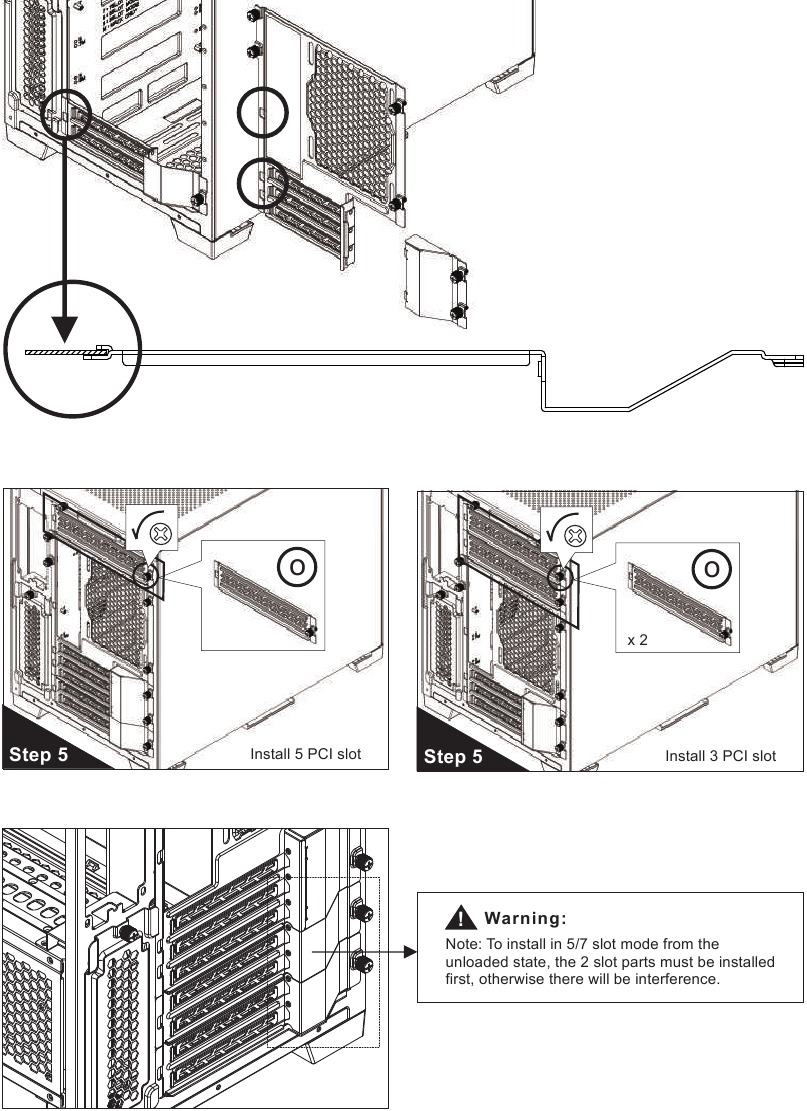

Herdefinieer modulariteit: 5/3 PCI-slots modus
Let op! Deze schroef moet eerst worden vastgezet om problemen met de positiebepaling van het gat als gevolg van toleranties te voorkomen.

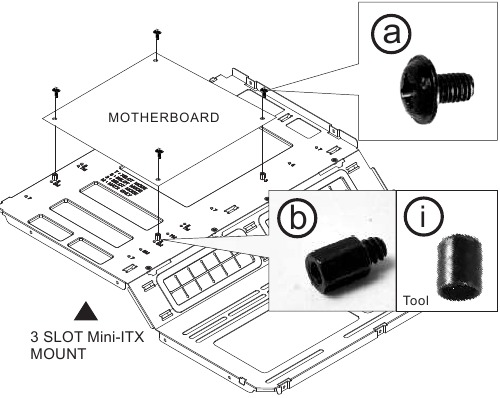

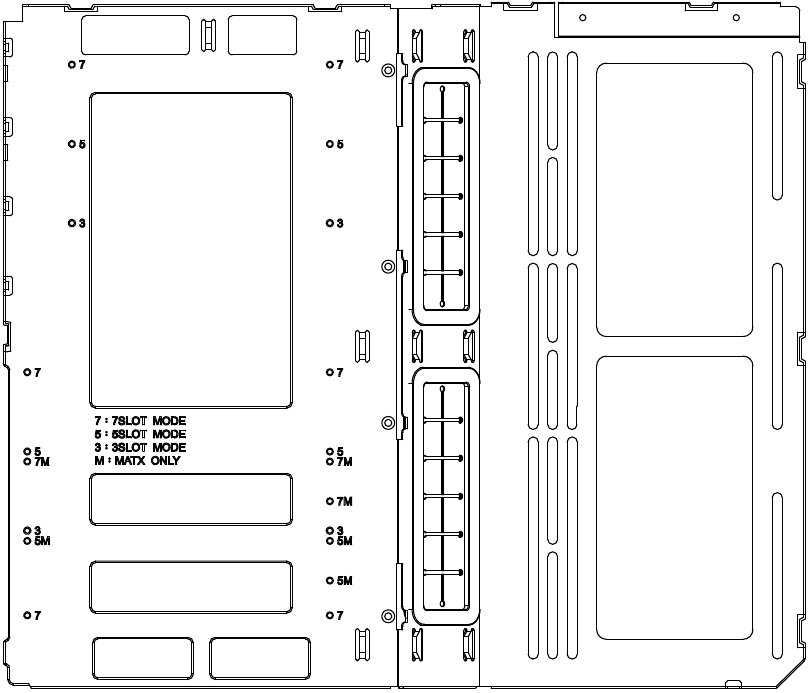

Moederbord installatie

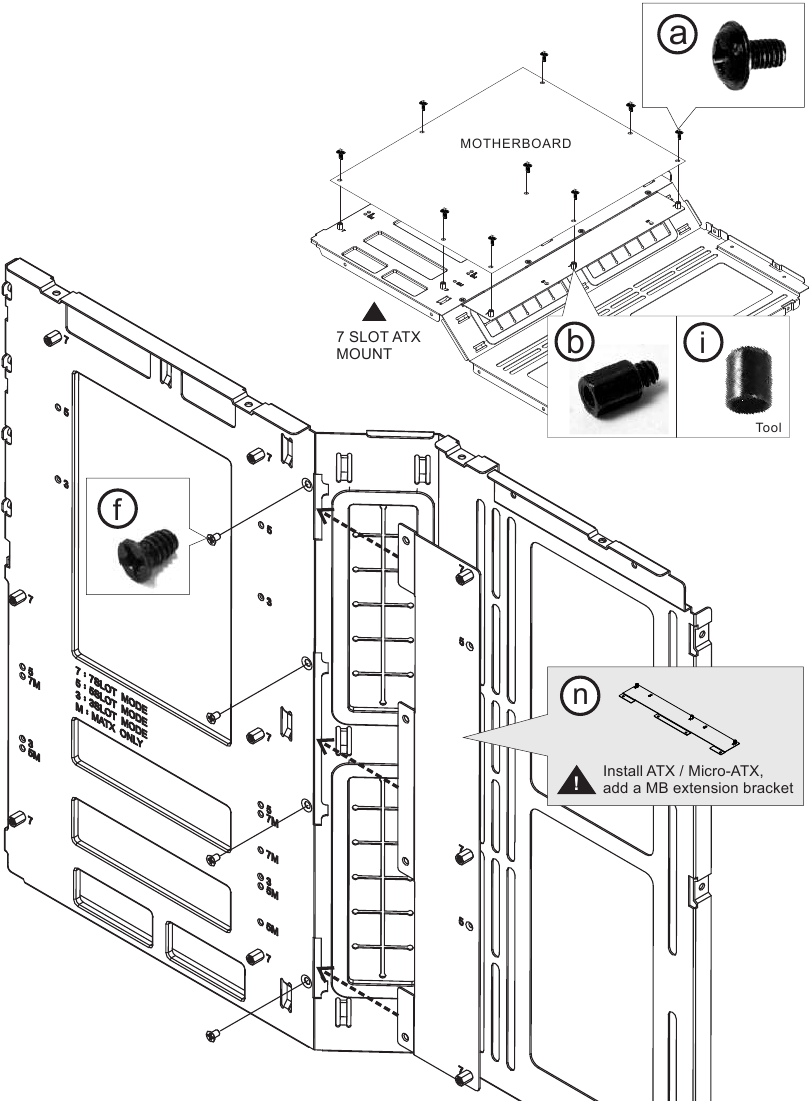

7 SLOT MODE (ATX / Micro-ATX/Mini-ITX)
5 SLOT MODE (Micro-ATX/Mini-ITX)
3 SLOT MODE (Mini-ITX)
ALLEEN Micro-ATX

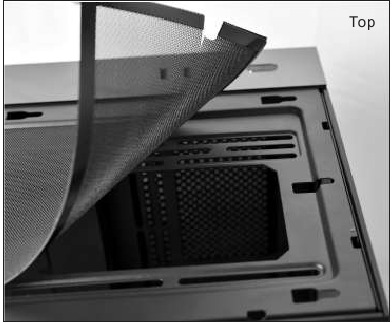

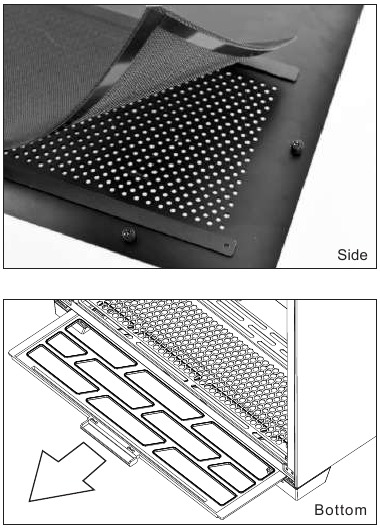

De magnetische stoffilters verwijderen

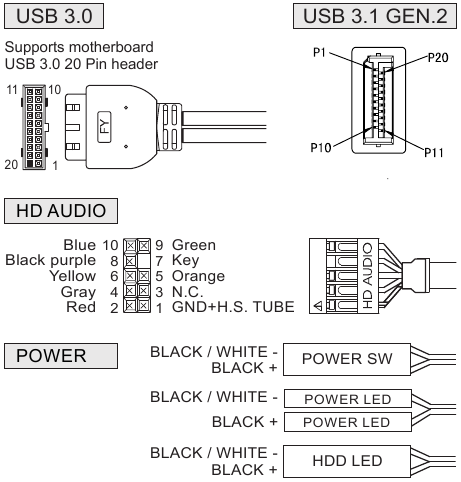

I/O-poorten functie

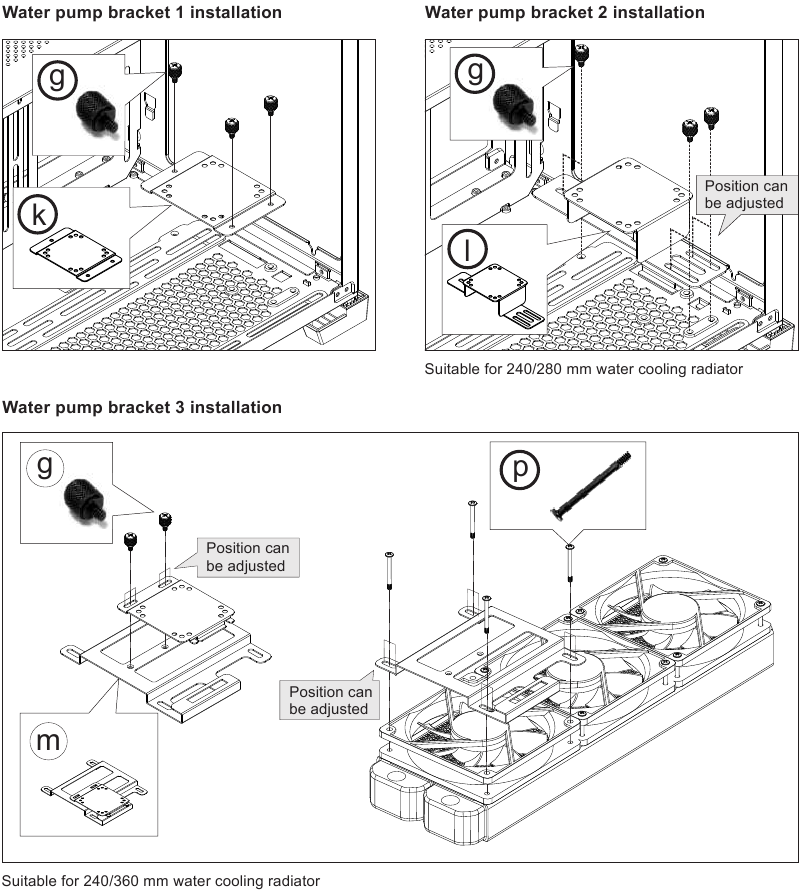

Installatie waterpompbeugel

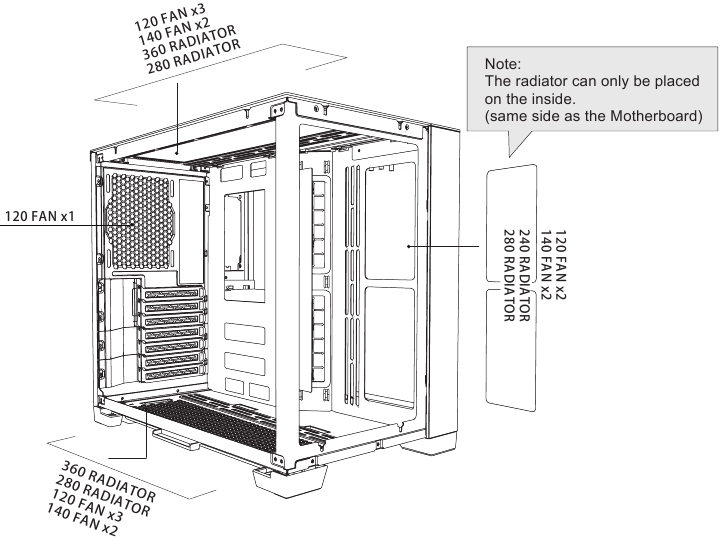

Radiator- en koelingsondersteuning

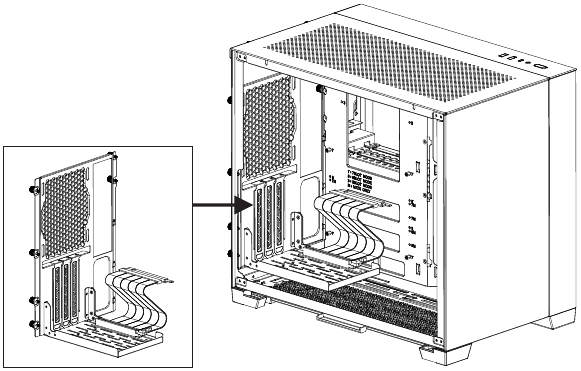

Optionele kits
Model: O11DMINI-1X
Rechtopstaande beeldschermkaartkits
200 mm PCI-e Express 16X Riser Card Adapter Extender Cable Kit.

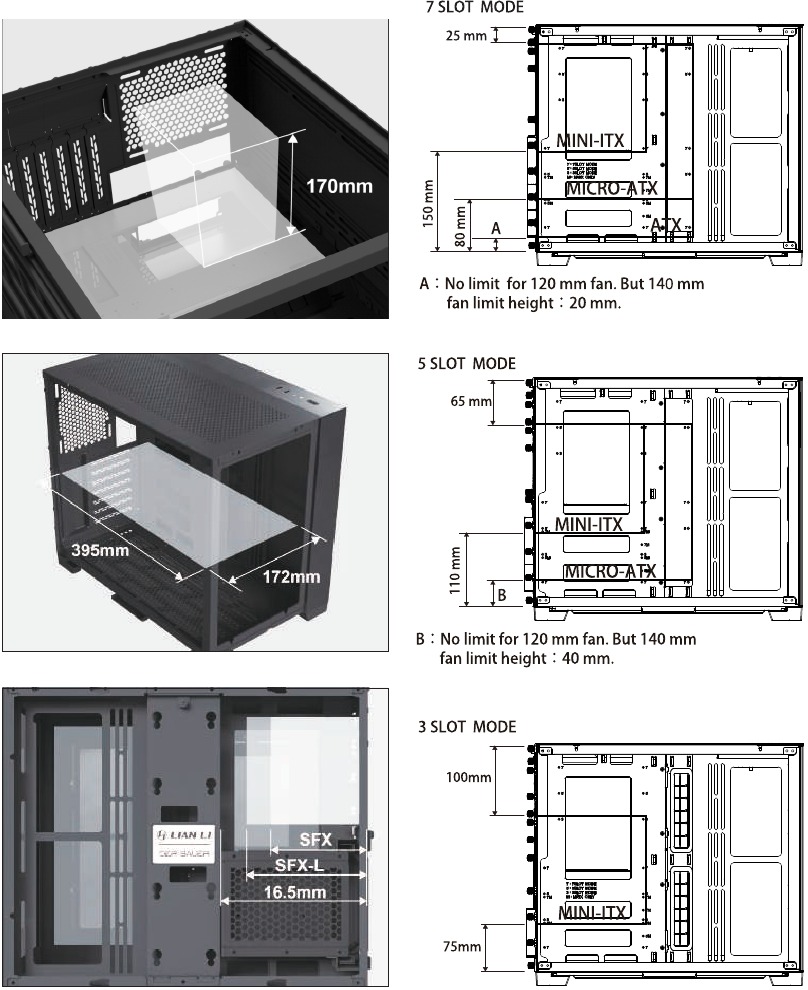

Hardwarevrijgave
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Lian Li O11 DYNAMIC MINI handleiding
