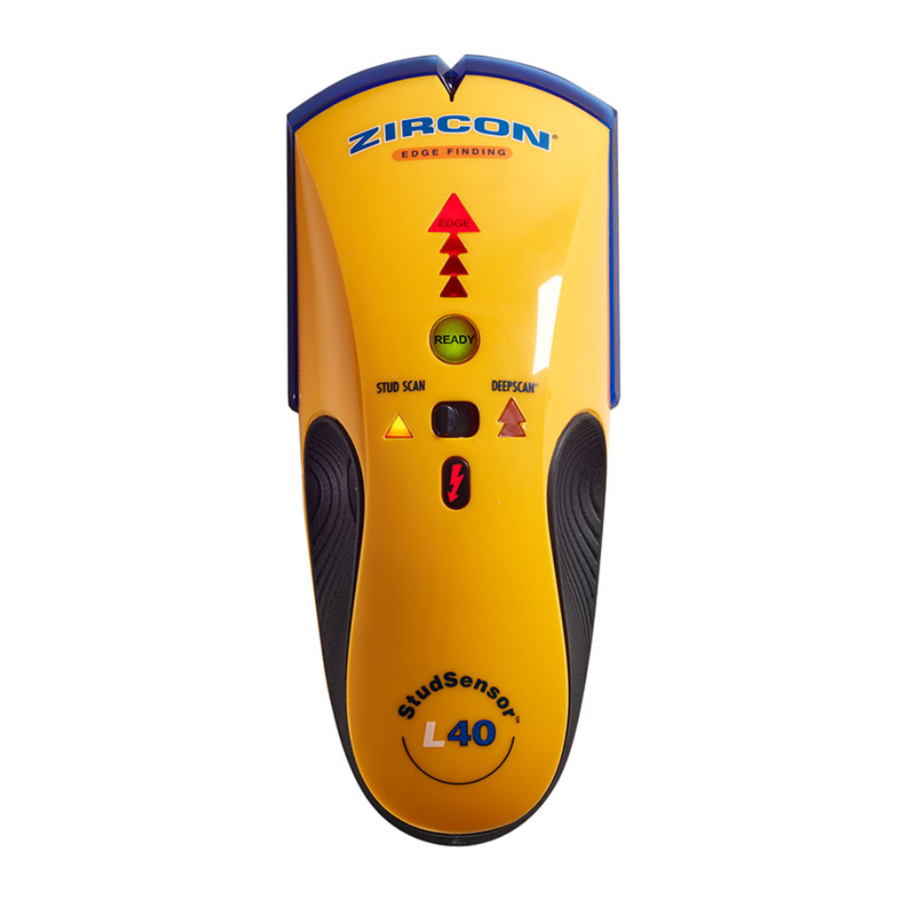

Zircon StudSensor L40 Handleiding

Inhoud

INLEIDING

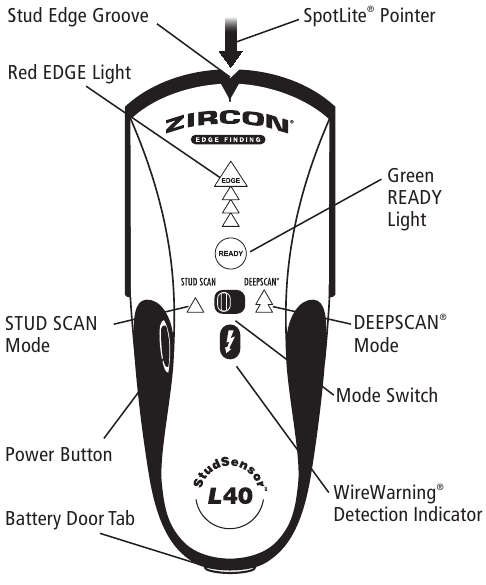

Overzicht

De StudSensor™ L40 beschikt over twee scanmodi:

  • STUD SCAN: Lokaliseert de randen van houten en metalen stijlen tot 19 mm (3⁄4 inch) diep
  • DEEPSCAN®: Lokaliseert de randen van houten en metalen stijlen tot 38 mm (11⁄ 2 inch) diep

WireWarning® detectie detecteert en waarschuwt de gebruiker automatisch voor actieve stroomdraden in de STUD SCAN en DEEPSCAN® modi. Wanneer AC-spanning wordt gedetecteerd, licht het AC WireWarning®-pictogram op.

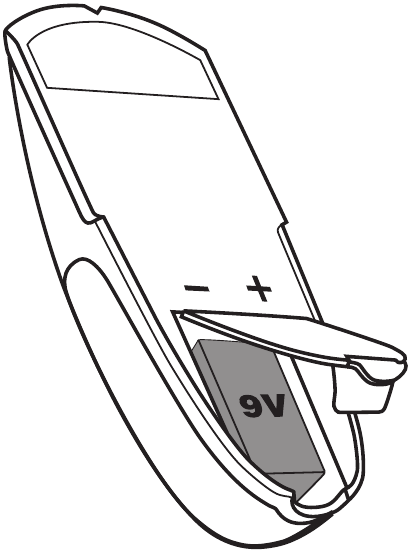

DE BATTERIJ PLAATSEN

DE BATTERIJ PLAATSEN
Duw op het lipje van het batterijklepje aan de onderkant van de tool en open het klepje. Plaats een nieuwe 9V-batterij, waarbij de positieve (+) en negatieve (-) polen overeenkomen met de pictogrammen die op de achterkant zijn afgedrukt. Klik de batterij op zijn plaats en plaats het klepje terug.

BEDIENINGSTIPS

Voor optimale scanresultaten:

  • Houd de tool recht omhoog en omlaag, parallel aan de stijlen, en draai de tool niet.
  • Houd de tool plat tegen de muur en schommel, kantel of druk niet hard tijdens het langzaam schuiven over het te scannen oppervlak.
  • Vermijd het plaatsen van uw andere hand, of enig ander deel van uw lichaam, op het te scannen oppervlak.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner ze op dezelfde manier detecteren als stijlen. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
  • Om verrassingen te voorkomen, moet u onthouden dat stijlen of balken normaal gesproken 41 of 61 cm (16 of 24 inch) uit elkaar liggen en 38 mm (11⁄2 inch) breed zijn. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen stijl, balk of brandwerende barrière.

Als u onregelmatige scanresultaten ontvangt, kan dit het gevolg zijn van vochtigheid, vocht in de muurholte of gipsplaat, of recent aangebrachte verf of behang dat nog niet volledig is opgedroogd. Hoewel het vocht niet altijd zichtbaar is, zal het de sensoren van de tool verstoren. Geef de muur een paar dagen de tijd om uit te drogen.


Vertrouw niet uitsluitend op de detector om items achter het gescande oppervlak te lokaliseren. Gebruik andere informatiebronnen om items te lokaliseren voordat u het oppervlak binnendringt. Dergelijke aanvullende bronnen omvatten bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en in standaard stijl afstandspraktijken van 41 en 61 cm (16 en 24 inch).

elektrisch gevaarSchakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.

WERKEN MET VERSCHILLENDE MATERIALEN

StudSensor™ L40 is uitsluitend bedoeld voor gebruik op droge binnenmuren.
Opmerking: De detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, materiaalsamenstelling, muurtextuur en verf.

StudSensor™ L40 kan effectief scannen door de meeste plaatmateriaal, inclusief:

  • Kale houten vloeren (in DEEPSCAN® modus)
  • Linoleum op houten ondergrond
  • Gipsplaat over multiplex beplating
  • Behangen muren (indien droog)
  • Textuurplafonds met uniforme dikte (plaats een dun stuk karton op het plafond en scan erover om schade aan de textuur te voorkomen)

StudSensor™ L40 is niet ontworpen om materialen te scannen zoals:

  • Keramische vloertegels
  • Tapijt en vulling
  • Behang met metaalvezels
  • Vers geverfde muren die nog vochtig zijn (het kan een week of langer duren voordat ze droog zijn na het aanbrengen)
  • Lat- en stucwerkwanden
  • Folie bedekte isolatieplaat
  • Glas of elk ander dicht materiaal

DE MODUS SELECTEREN

Verplaats de keuzeschakelaar naar de gewenste modus:
STUD SCAN voor het vinden van houten of metalen stijlen of DEEPSCAN® voor het vinden van stijlen achter muren die dikker zijn dan 19 mm (3⁄4 inch).
Het apparaat blijft uitgeschakeld als de "Power" (Aan/uit) knop niet wordt ingedrukt.

EEN STIJL VINDEN

Scan altijd naar stijlen met de scanner plat tegen de muur geplaatst. Verplaats de modusschakelaar naar STUD SCAN, plaats de tool plat tegen de muur en houd vervolgens de "Power" (Aan/uit) knop ingedrukt. Verplaats het apparaat niet totdat de kalibratie is voltooid. Wanneer de kalibratie is voltooid, licht het groene "READY" (KLAAR) lampje op. EEN STIJL VINDEN - Stap 1

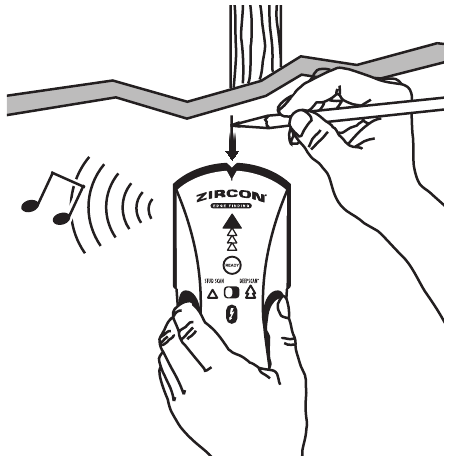

Blijf de "Power" (Aan/uit) knop vasthouden en schuif het apparaat langzaam horizontaal over de muur, naar links of rechts. Wanneer u een stijl nadert, beginnen de pijlonderdelen aan te gaan. EEN STIJL VINDEN - Stap 2

Wanneer het bovenste rode "EDGE" (RAND) lampje brandt, de SpotLite® aanwijzer schijnt en er een constant geluid klinkt, heeft u de rand van de stijl gevonden. Markeer deze plek.
EEN STIJL VINDEN - Stap 3

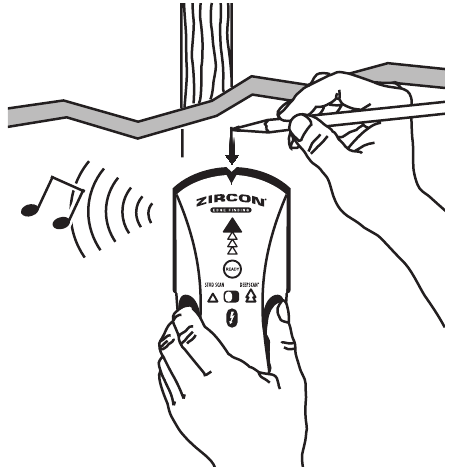

Zonder de "Power" (Aan/uit) knop los te laten, blijft u scannen voorbij de gemarkeerde plek totdat het rode "EDGE" (RAND) lampje uitgaat. Schuif het apparaat in omgekeerde richting om de andere rand van de stijl te lokaliseren. EEN STIJL VINDEN - Stap 4
Markeer deze tweede plek. Het midden van de stijl bevindt zich in het midden tussen de twee markeringen.

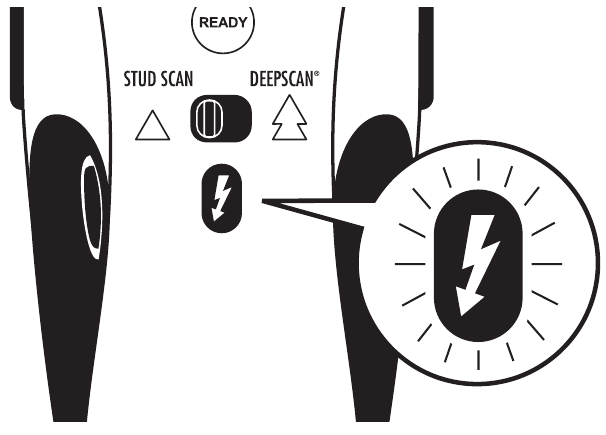

WIREWARNING® DETECTIE

WireWarning® detectie werkt continu in de STUD SCAN en DEEPSCAN® modi. Wanneer actieve AC-spanning wordt gedetecteerd, gaat het WireWarning® lampje branden. Als het scannen begint boven een actieve AC-draad, knippert de WireWarning® indicator continu. Wees uiterst voorzichtig in deze omstandigheden of wanneer er actieve AC aanwezig is.


Elektrische veldlocators detecteren mogelijk geen actieve AC-draden als draden zich meer dan 51 mm (2 inch) van het gescande oppervlak bevinden, zijn ingesloten in een leiding, zich achter een multiplex afschuifwand of metalen wandbekleding bevinden, of als er vocht aanwezig is in de omgeving of het gescande oppervlak.


NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE DRAADEN IN DE MUUR ZITTEN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE STROOM-, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOK, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

FCC Deel 15 Klasse B Registratie Waarschuwing
Dit apparaat voldoet aan Deel 15 van de FCC-regels.
De werking is onderworpen aan de volgende twee voorwaarden:

  1. dit apparaat mag geen schadelijke interferentie veroorzaken, en
  2. dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

NUTTIGE TIPS

Situatie Mogelijke oorzaken Oplossingen
Lampjes beginnen te knipperen en het apparaat piept herhaaldelijk..
  • Het scannen begon op een dicht deel van de muur of over een stijl.
  • Het apparaat ligt niet plat tegen de muur.
  • Het apparaat is gekanteld of opgetild tijdens het scannen. (Al deze factoren beïnvloeden een goede kalibratie.)
  • Het scanoppervlak is te dicht of te nat voor het apparaat om te werken.
  • Schakel het apparaat uit, verplaats het een paar centimeter (5-8 cm), druk op de "Power" (Aan/uit) knop en begin opnieuw.
  • Plaats op ruwe oppervlakken een dun stuk karton op de muur en scan eroverheen om het apparaat soepeler te laten glijden.
  • Houd uw hand minstens 15 cm (6 inch) van het apparaat verwijderd terwijl u kalibreert en scant. Houd het apparaat vast met uw duim en wijsvinger niet hoger dan de handgrepen. Zorg ervoor dat u uw vingers niet beweegt na de kalibratie.
  • Houd het apparaat altijd parallel aan de stijl en verplaats het loodrecht op de stijl die u probeert te lokaliseren.
  • Als u het apparaat gebruikt op een muur die onlangs is afgeplakt, geverfd of behangen, geef het dan de tijd om te drogen en probeer het opnieuw.
Kan geen stijlen detecteren in de STUD SCAN modus. De bovenste "EDGE" (RAND) pijl gaat niet aan of knippert niet in de STUD SCAN modus.
  • De muur is bijzonder dik of dicht.
  • Schakel over naar de DEEPSCAN® modus om de stijl te lokaliseren.
  • Interpreteer de hoogste verkregen pijl als de rand van de stijl.
Het groene "READY" (KLAAR) lampje gaat branden, maar bij het scannen doet het apparaat verder niets.
  • Het apparaat ligt mogelijk niet plat tegen de muur.
  • Als het in de DEEPSCAN® modus staat (DEEPSCAN® brandt), heeft u mogelijk over een stijl gekalibreerd.
  • Houd het apparaat zo vast dat twee Velcro® stroken op de achterkant contact maken met de muur.
  • Her-kalibreer het apparaat op een andere plaats en scan het gebied opnieuw.
Werken in de DEEPSCAN® modus en kan geen stijlen detecteren.
  • U heeft mogelijk over een stijl gekalibreerd. (De foutconditie is uitgeschakeld in de DEEPSCAN® modus omdat deze twee keer zo gevoelig is als STUD SCAN.)
  • U houdt het apparaat mogelijk vast als een TV-afstandsbediening en richt het op de muur.
  • Verplaats het apparaat een paar centimeter (5-8 cm) en her-kalibreer het.
  • Houd het apparaat zo vast dat twee Velcro® stroken op de achterkant contact maken met de muur.
Detecteert andere objecten naast stijlen.
  • Elektrische bedrading en metalen of plastic leidingen kunnen zich in de buurt van of in contact met het achteroppervlak van de muur bevinden.
  • Controleer op andere stijlen die gelijkmatig aan weerszijden zijn verdeeld op 30, 40 of 60 cm (12, 16 of 24 inch) afstand of op dezelfde stijl op verschillende plaatsen direct boven en onder het eerste scangebied.
U vermoedt elektrische draden, maar detecteert er geen.
  • Draden kunnen worden afgeschermd achter metalen wandbekleding, multiplex afschuifwand of ander dicht materiaal, of in een leiding.
  • De draden zijn mogelijk niet actief.
  • Draden dieper dan 51 mm (2 inch) vanaf het oppervlak worden mogelijk niet gedetecteerd.
  • Wees extra voorzichtig als het gebied multiplex, dikke houten achtergrond achter gipsplaat of dikkere dan normale muren heeft.
  • Als een schakelaar een stopcontact regelt, zorg er dan voor dat deze AAN staat voor detectie, maar UIT staat wanneer u in de buurt van elektrische draden werkt.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.
Het gebied van spanningsdetectie lijkt veel groter dan de daadwerkelijke draad (alleen AC).
  • Spanningsdetectie kan zich op gipsplaat tot 30 cm (12 inch) vanaf elke kant van een daadwerkelijke elektrische draad verspreiden.
  • Om de detectie te beperken, schakelt u het apparaat uit en weer in aan de rand van waar de draad is gedetecteerd en scant u opnieuw.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.

DeepScan, SpotLite, StudSensor, WireWarning en Zircon zijn geregistreerde handelsmerken of handelsmerken van Zircon Corporation.

Ga naar www.zircon.com/support voor de meest actuele instructies.

BEPERKTE GARANTIE VAN 1 JAAR
Zircon Corporation, ("Zircon") garandeert dat dit product vrij is van defecten in materialen en vakmanschap gedurende één jaar vanaf de aankoopdatum. Elk defect product dat onder de garantie valt en dat aan Zircon* wordt geretourneerd, vracht vooruitbetaald met aankoopbewijs en $ 5,00 ter dekking van porto en behandeling, zal naar keuze van Zircon worden gerepareerd of vervangen. Deze garantie is beperkt tot de elektronische circuits en de originele behuizing van het product en sluit specifiek schade uit die is veroorzaakt door misbruik, onredelijk gebruik of nalatigheid. Deze garantie vervangt alle andere garanties, expliciet of impliciet, en geen enkele andere verklaring of claim van welke aard dan ook zal Zircon binden of verplichten. Alle impliciete garanties die op dit product van toepassing zijn, zijn beperkt tot de periode van één jaar na de aankoop. IN GEEN GEVAL ZAL ZIRCON AANSPRAKELIJK ZIJN VOOR ENIGE SPECIALE, INCIDENTELE OF GEVOLGSCHADE DIE VOORTVLOEIT UIT HET BEZIT, GEBRUIK OF STORING VAN DIT PRODUCT.
In overeenstemming met de overheidsvoorschriften wordt u erop gewezen dat:

  1. sommige staten staan geen beperkingen toe op de duur van een impliciete garantie en/of de uitsluiting of beperking van incidentele of gevolgschade, dus de bovenstaande beperkingen en/of uitsluitingen zijn mogelijk niet op u van toepassing, en verder
  2. deze garantie u specifieke wettelijke rechten geeft en u mogelijk ook andere rechten heeft die van staat tot staat verschillen.

Retourneer het product vracht vooruitbetaald met aankoopbewijs (gedateerd aankoopbewijs) en $ 5,00 ter dekking van porto en behandeling, naar:
Zircon Corporation
*T.a.v.: Returns Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA

Zorg ervoor dat u uw naam en retouradres vermeldt. Service en reparatie buiten de garantie, waarbij geen aankoopbewijs wordt overlegd, worden geretourneerd met reparaties die onder rembours in rekening worden gebracht. Houd rekening met 4 tot 6 weken voor levering.
Klantenservice, 1-800-245-9265 of 1-408-963-4550
Maandag t/m vrijdag, 8:00 uur tot 17:00 uur PDT
www.zircon.com • info@zircon.com

ZirconCorporation
ZirconTV
ZirconTools | | ZirconToolPro
ZirconTools

©2014 Zircon Corporation • P/N 66308 • Rev A 05/14
