OVERZICHT

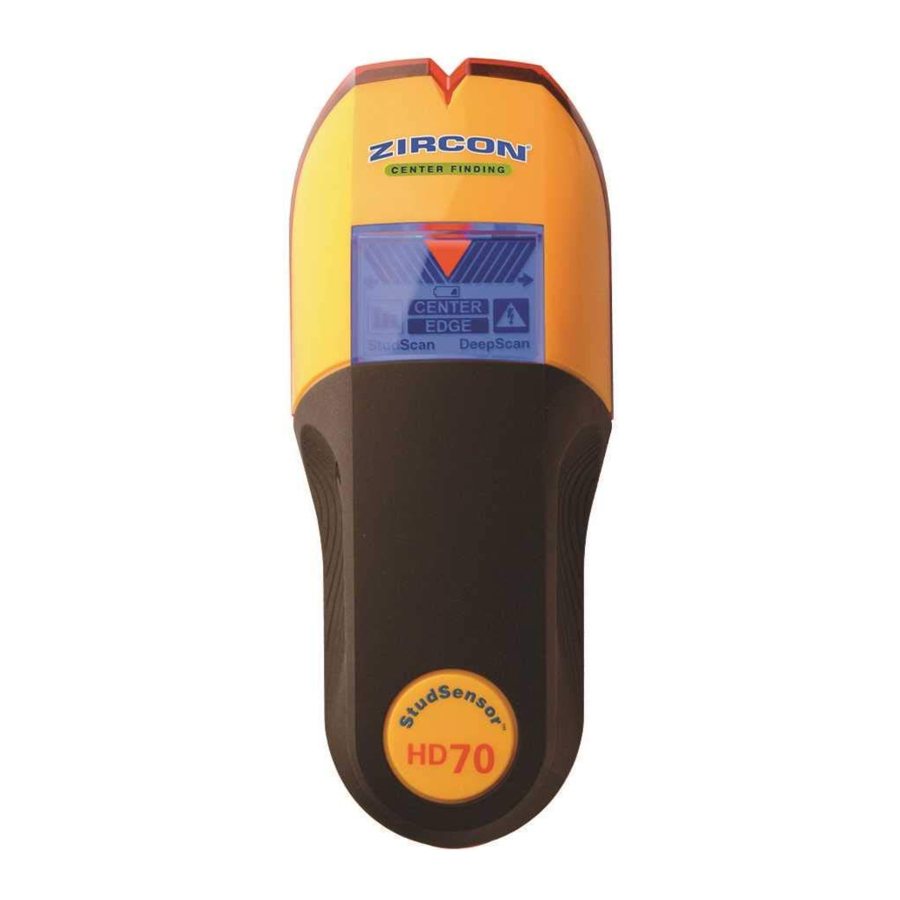

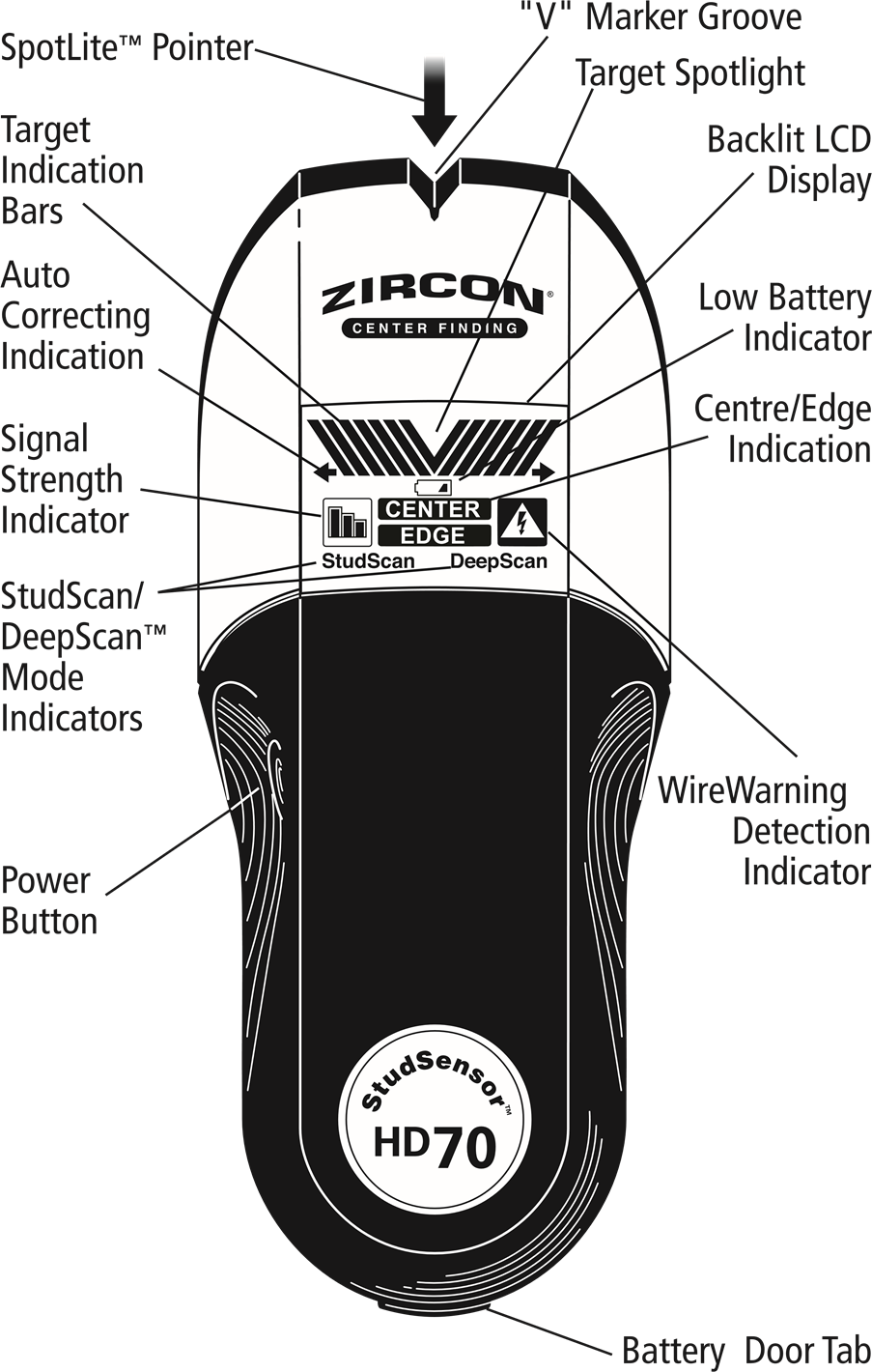

De Zircon StudSensor^™ HD70 OneStep^™ detecteert zowel het midden als de randen van houten en metalen stijlen en balken in muren, vloeren en plafonds in één stap. Het beschikt over een blauw verlicht display, Target Spotlight en gepatenteerde SpotLite^™ Pointer. WireWarning^™ detectie detecteert en waarschuwt u ook automatisch voor actieve AC-draden.

DE BATTERIJ PLAATSEN

Duw het lipje van het batterijklepje aan de onderkant van het gereedschap naar binnen en open het klepje. Plaats een nieuwe 9V-batterij en zorg ervoor dat de positieve (+) en negatieve (-) aansluitingen overeenkomen met de pictogrammen op de achterkant. Klik de batterij op zijn plaats en plaats het klepje terug.

Indicator voor lage batterijspanning: Het pictogram Indicator voor lage batterijspanning wordt weergegeven wanneer het batterijniveau laag wordt. Hoewel het gereedschap nog steeds werkt, moet de batterij snel worden vervangen. Wanneer het batterijpictogram begint te knipperen en het enige pictogram is dat op het scherm wordt weergegeven, is het batterijniveau te laag en niet voldoende om het gereedschap goed te laten werken. Vervang onmiddellijk door een gloednieuwe 9V-batterij.

WERKINGSTIPS

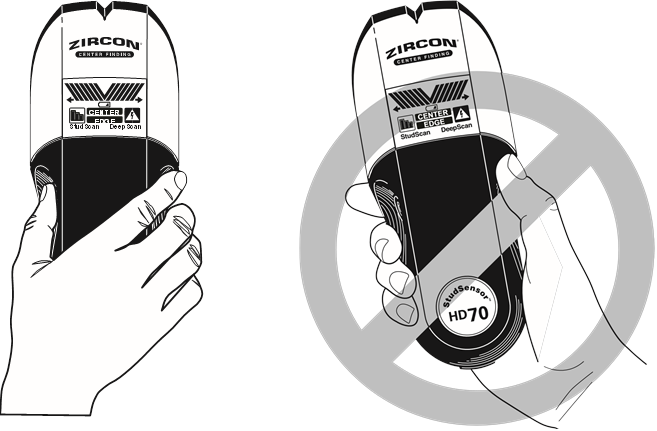

Voor optimale scanresultaten is het belangrijk om de StudSensor^™ HD70 op de juiste manier vast te houden en langzaam te bewegen tijdens het scannen. De volgende tips geven meer nauwkeurige scanresultaten:

Pak de handgreep vast met uw duim aan de ene kant en uw vingers aan de andere kant. Zorg ervoor dat uw vingertoppen op het gereedschap rusten en het oppervlak dat wordt gescand of de scankop van het gereedschap niet raken.
Houd het gereedschap recht omhoog en omlaag, parallel aan de stijlen, en draai het gereedschap niet.

Houd het gereedschap plat tegen de muur en wiebel of kantel het gereedschap niet wanneer u langzaam over het oppervlak schuift dat wordt gescand.
Vermijd het plaatsen van uw andere hand, of enig ander deel van uw lichaam, op het oppervlak dat wordt gescand. Dit interfereert met de prestaties van het gereedschap.
Als u onregelmatige scanresultaten ontvangt, kan dit het gevolg zijn van vochtigheid, vocht in de spouwmuur of gipsplaat, of recent aangebrachte verf of behang dat nog niet volledig is opgedroogd. Hoewel het vocht niet altijd zichtbaar is, zal het de sensoren van het gereedschap belemmeren. Wacht een paar dagen tot de muur is opgedroogd.
Afhankelijk van de nabijheid van elektrische bedrading of leidingen aan het muuroppervlak, kan de scanner deze op dezelfde manier detecteren als stijlen. Wees altijd voorzichtig bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
Om verrassingen te voorkomen, moet u er rekening mee houden dat stijlen of balken normaal gesproken 41 of 61 cm uit elkaar liggen en 38 mm breed zijn. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen stijl, balk of brandonderbreking.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.

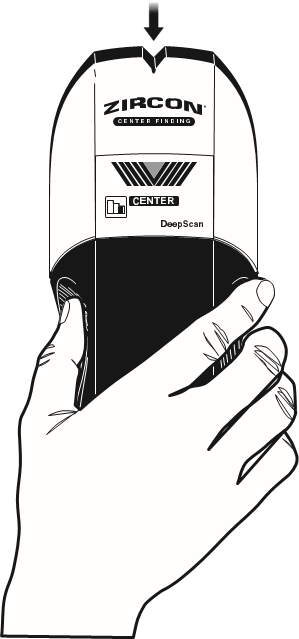

VERSCHILLENDE OPPERVLAKKEN SCANNEN

Vers geverfde muren: Het kan een week of langer duren voordat deze na het aanbrengen droog zijn.

Behang: De StudSensor^™ HD70 functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Behang moet mogelijk enkele weken drogen na het aanbrengen.

Extreem getextureerde muren of akoestische plafonds: Wanneer u een plafond of muur met een oneffen oppervlak scant, plaatst u dun karton op het te scannen oppervlak en scant u over het karton. Kalibreer, met karton op zijn plaats, in de DeepScan^™ modus.

Houten vloeren, ondervloeren of gipsplaten over multiplex beplating: Gebruik de DeepScan^™ modus en beweeg het gereedschap langzaam. De signaalsterkte-indicator geeft mogelijk slechts 1 of 2 balken weer wanneer het gereedschap een stijl door dikke oppervlakken lokaliseert.

Stucwerk: Vanwege onregelmatigheden in de dikte van het stucwerk wordt dit gereedschap niet aanbevolen voor gebruik op stucwerk.

StudSensor^™ HD70 kan niet scannen naar stijlen en balken door beton, vloerbedekking of vulling.

In de StudScan-modus kan de StudSensor^™ HD70 NIET door dichte materialen zoals glas, keramische tegels en folie scannen.

Opmerking: de detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, de samenstelling van materialen, de muurtextuur en verf.

Alleen voor gebruik binnenshuis.

Vertrouw niet uitsluitend op de detector om items achter het gescande oppervlak te lokaliseren. Gebruik andere informatiebronnen om items te helpen lokaliseren voordat u het oppervlak binnendringt. Dergelijke aanvullende bronnen omvatten bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en in standaard 41 en 61 cm stijl tussenruimten.

HET GEREEDSCHAP INSCHAKELEN/KALIBREREN

Plaats de StudSensor^™ HD70 plat tegen de muur en houd vervolgens de aan/uit-knop ingedrukt. Het LCD-scherm licht op en geeft alle pictogrammen weer totdat de kalibratie is voltooid. Na voltooiing van de kalibratie worden de SpotLite^™ Pointer en de zoemer kort geactiveerd en begint het gereedschap met continue metingen.

Opmerking: Het is belangrijk om te wachten tot de kalibratie is voltooid (1-2 seconden) voordat u de scanner verplaatst.

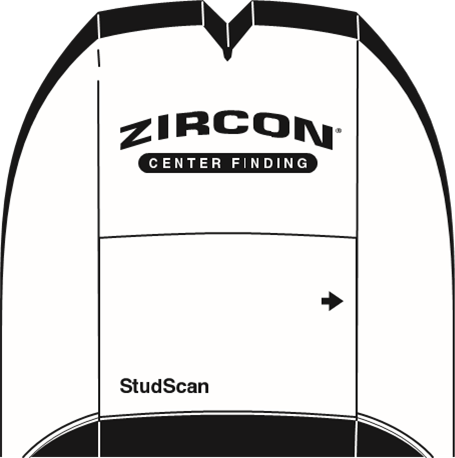

ACT^™ (Auto Correcting Technology): Tijdens het scannen zal het gereedschap zichzelf indien nodig voorlopig opnieuw kalibreren. Deze herkalibratie is meestal transparant en er wordt geen indicatie gegeven. Als er een pijlpictogram oplicht, is het gereedschap in de buurt van of over een stijl gekalibreerd en vervolgens weg verplaatst. De pijl geeft de richting van de gemiste stijl aan.

EEN STIJL VINDEN

Begin altijd met de scanner plat tegen de muur geplaatst en druk vervolgens op de aan/uit-knop. Wacht op een pieptoon om te bevestigen dat de kalibratie is voltooid voordat u het gereedschap verplaatst.

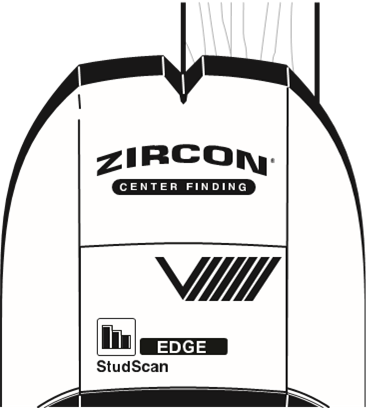

Schuif het gereedschap langzaam over het oppervlak. De EDGE-indicatie licht op en geeft de locatie van de stijlrand aan.

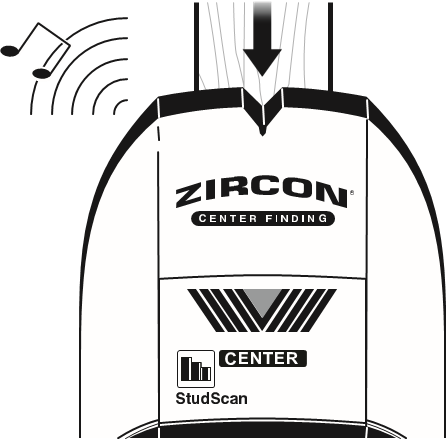

Blijf het gereedschap schuiven. Wanneer het midden van de stijl zich bevindt met drie balken op de signaalsterkte-indicator, zullen sommige segmenten van de doelindicatiebalken, de CENTER-indicatie en de SpotLite^™ Pointer allemaal oplichten en klinkt de zoemer.

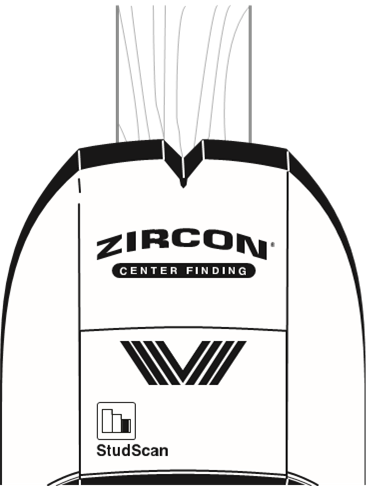

In het geval van diepere stijlen (dikkere muren) worden er slechts één of twee balken weergegeven op de signaalsterkte-indicator en lichten slechts enkele segmenten van de doelindicatiebalken op wanneer het midden van de stijl zich bevindt. Probeer de volgende stap als u nog steeds geen stijl kunt vinden.

Opmerking: het gereedschap kan andere objecten achter de muur detecteren, zoals leidingen en buizen. Zie Werkingstips voor manieren om te bevestigen dat u een stijl hebt gevonden.

PROBLEMEN MET HET LOKALISEREN VAN EEN STIJL? PROBEER DE DEEPSCAN™ MODUS

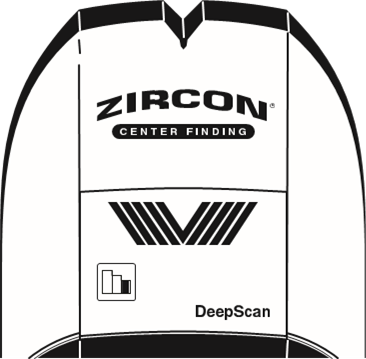

Als u na het volgen van Sectie 4 problemen ondervindt bij het lokaliseren van een stijl, kan het zijn dat de stijl diep zit (de muren zijn dik). Met het apparaat nog steeds plat tegen de muur geplaatst en ingeschakeld, laat u de aan/uit-knop snel los (binnen één seconde) en drukt u er opnieuw op. De StudScan-modusindicatie wordt uitgeschakeld en de DeepScan^™ modusindicatie wordt ingeschakeld, wat aangeeft dat het gereedschap de DeepScan^™ modus heeft ingeschakeld. Het midden van een zeer diepe stijl wordt aangegeven door enkele segmenten van de doelindicatiebalken die oplichten.

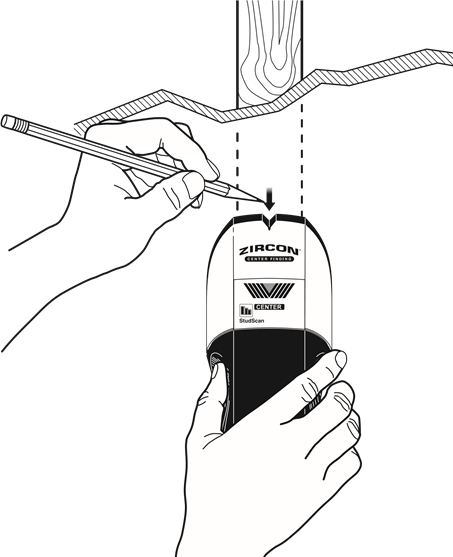

HET MIDDEN VAN DE STIJL MARKEREN

Zodra een object is gelokaliseerd, markeert u de locatie waar de SpotLite^™ Pointer oplicht. Dit is het midden van de stijl.

WIREWARNING™ DETECTIE

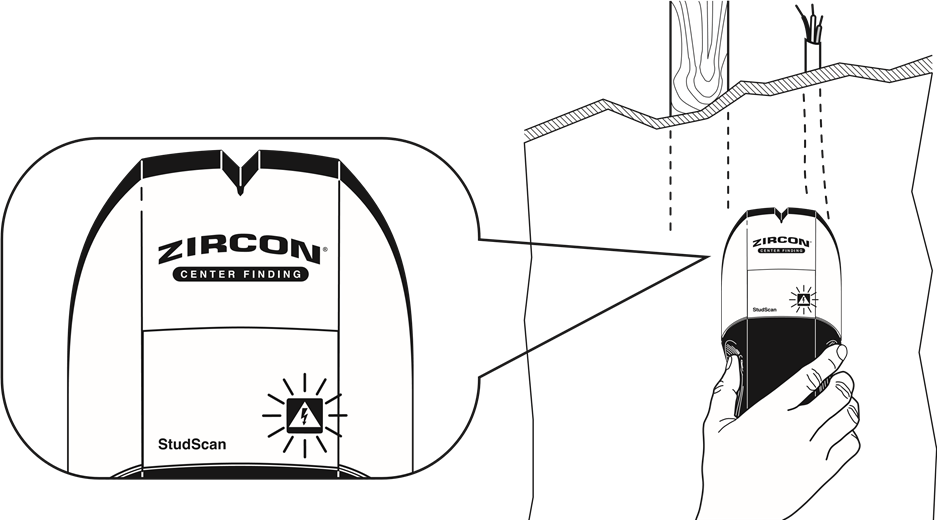

De WireWarning^™ detectie van Zircon werkt continu. Wanneer er actieve AC-spanning wordt gedetecteerd, verschijnt de AC WireWarning^™ indicator op het display. Als het scannen begint boven een actieve AC-draad, knippert de AC WireWarning^™ indicator continu. Wees uiterst voorzichtig in deze omstandigheden of wanneer er actieve AC-spanning aanwezig is.

Elektrische velddetectoren detecteren mogelijk geen actieve AC-draden als de draden zich op meer dan 51 mm van het gescande oppervlak bevinden, in beton, ingekapseld in een buis, achter een multiplex afschuifwand of metalen wandbekleding, of als er vocht aanwezig is in de omgeving of het gescande oppervlak.

NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE DRADEN IN DE MUUR ZIJN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE STROOM, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.

NUTTIGE TIPS

(Zie ook Werkingstips)

Situatie	Waarschijnlijke oorzaak	Oplossing
Alle LCD-segmenten gaan tegelijkertijd aan en het gereedschap piept continu.	Het apparaat ligt niet plat tegen de muur. Het apparaat is gekanteld of opgetild tijdens het scannen. (Al deze factoren beïnvloeden de juiste kalibratie.) Het scan oppervlak is te dicht of te nat voor de werking van het apparaat.	Wanneer u een oneffen oppervlak scant, plaatst u dun karton op het te scannen oppervlak en scant u over het karton in de DeepScan™ modus. Pak de handgreep vast met uw duim aan de ene kant en uw vingers aan de andere kant, en raak het oppervlak dat wordt gescand of de scankop van het gereedschap niet aan. Houd het gereedschap recht omhoog en omlaag, parallel aan de stijlen, en draai het gereedschap niet. Als u het apparaat gebruikt op een recentelijk getapete, geverfde of behangen muur, wacht dan tot het droog is en probeer het opnieuw. Terwijl het apparaat nog aan staat, laat u de aan/uit-knop snel los en drukt u er opnieuw op om de DeepScan™ modus te activeren.
Detecteert andere objecten dan stijlen	Elektrische bedrading en metalen of plastic leidingen kunnen zich in de buurt van of in contact met de achterkant van de muur bevinden.	Controleer op andere stijlen die op gelijke afstand aan weerszijden van 30, 41 of 61 cm van elkaar zijn geplaatst, of controleer op dezelfde stijl op verschillende plaatsen direct boven of onder de eerste vondst. Stijlen lopen recht omhoog en omlaag van vloer tot plafond, terwijl leidingen van richting kunnen veranderen. Een stijl aflezing zou ongeveer 38 mm van elke rand meten; alles wat groter of kleiner is, is waarschijnlijk geen stijl als het zich niet in de buurt van een deur of raam bevindt.
U vermoedt elektrische draden, maar detecteert er geen	Draden zijn afgeschermd door metalen buizen, een gevlochten draadlaag, achter metalen wandbekleding, een multiplex afschuifwand of ander dicht materiaal. Draden zijn mogelijk niet onder spanning. Draden dieper dan 51 mm van het oppervlak worden mogelijk niet gedetecteerd.	Wees extra voorzichtig als het gebied multiplex, een dikke houten achterkant achter gipsplaat of dikkere dan normale muren heeft. Als een schakelaar een stopcontact regelt, zorg er dan voor dat deze AAN staat voor detectie, maar uitgeschakeld is wanneer u in de buurt van elektrische bedrading werkt. *Wees VOORZICHTIG bij het spijkeren, zagen of boren in muren, vloeren en plafonds waar deze items aanwezig kunnen zijn.*
Het spanningsdetectiegebied is te groot	Spanningsdetectie kan zich op gipsplaat tot wel 30 cm van elke kant van een daadwerkelijke elektrische draad verspreiden.	Om de detectie te beperken, schakelt u het apparaat uit en weer in aan de rand van waar de draad is gedetecteerd en scant u opnieuw.
Knipperende indicator voor lage batterijspanning en het gereedschap werkt niet	Het batterijniveau is te laag voor een goede werking.	Vervang door een gloednieuwe 9V alkaline batterij.
