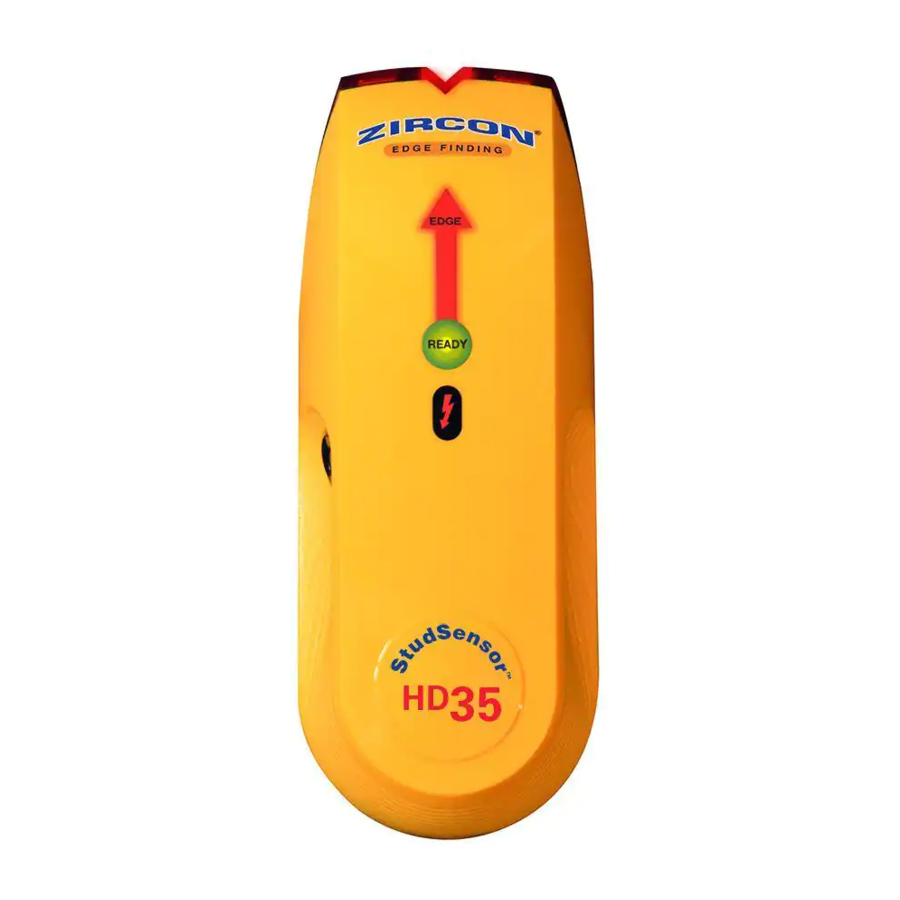

Zircon StudSensor HD35 - Handleiding voor het vinden van stijlen

Inhoud

VOORDAT U BEGINT

ZIRCON® STIJLVINDERS WERKEN DOOR DICHTHEIDSVERANDERINGEN ACHTER DE MUUR TE DETECTEREN. ANDERE OBJECTEN KUNNEN WORDEN GEDETECTEERD, VOORAL ALS ZE ZEER DICHT BIJ DE MUUR ZIJN. NEEM NIET AAN DAT ALLES WAT WORDT GEDETECTEERD EEN STIJL IS.

  • Gebruik altijd een nieuwe alkalinebatterij met een verlengde houdbaarheidsdatum. Stem de batterijrichting overeen met de afbeelding in het batterijvak.
  • Vertrouw niet uitsluitend op het gereedschap om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om dergelijke objecten te lokaliseren voordat u het oppervlak binnendringt, inclusief bouwtekeningen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaardpraktijken voor stijlplaatsing.
  • Scan altijd op stijlen op verschillende hoogtes op de muur en markeer de locatie van elk doel dat door de stijlzoeker wordt aangegeven. Dit wordt "de muur in kaart brengen" genoemd. Leidingen en andere objecten zullen waarschijnlijk geen consistente metingen geven van vloer tot plafond, zoals een stijl zal doen.
  • Metingen moeten altijd consistent en herhaalbaar zijn.
  • Zircon stijlzoekers worden alleen aanbevolen voor gebruik binnenshuis.
  • Stijlen lopen normaal gesproken van vloer tot plafond, behalve boven en onder ramen en boven deuren.
  • Andere objecten die vaak in muren, vloeren of plafonds voorkomen, zijn waterleidingen, gasleidingen, brandwerende voorzieningen en elektrische bedrading. - De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanomstandigheden, zoals het mineraalgehalte, het vochtgehalte, de textuur en de consistentie van de muurmaterialen.
  • Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan het gereedschap ze op dezelfde manier detecteren als stijlen. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze objecten kunnen bevatten.
  • Stijlen en balken bevinden zich normaal gesproken op 40 of 60 cm afstand van elkaar, zijn normaal gesproken 38 mm breed en kunnen worden gescheiden door brandwerende voorzieningen. Alles wat dichter bij elkaar ligt, of een andere breedte heeft, is mogelijk geen stijl of balk.

TIPS VOOR PROBLEEMOPLOSSING & CONSTRUCTIE

SITUATIE WAARSCHIJNLIJKE OORZAAK OPLOSSING

Geen indicaties

 Geen stijlen in de omgeving. Verplaats het gereedschap 13–15 cm naar links of rechts en begin opnieuw.

READY-pictogram wordt weergegeven, maar er gebeurt niets tijdens het scannen

 Het gereedschap ligt mogelijk niet plat tegen de muur. Houd het gereedschap zo vast dat de pads aan de achterkant volledig contact maken met het oppervlak.

Apparaat piept herhaaldelijk

 Het gereedschap is gekalibreerd boven een stijl of op een dicht deel van de muur. Schakel het gereedschap uit, verplaats het meer dan 5–8 cm, druk op de Power Button (aan/uit-knop) en begin opnieuw.
Gereedschap gekanteld of opgetild tijdens het scannen. Plaats op ruwe oppervlakken dun karton op de muur en scan erover om het gereedschap soepeler te laten glijden.
Het gereedschap detecteert andere objecten dan stijlen of vindt meer stijlen dan er zouden moeten zijn Elektrische bedrading en metalen of plastic leidingen bevinden zich mogelijk in de buurt van of raken de achterkant van het muuroppervlak.
  • Controleer op andere stijlen die op gelijke afstand aan weerszijden van 30, 40 of 60 cm liggen, of controleer op dezelfde stijl op plekken direct boven of onder het eerste scangebied. Stijlen lopen recht omhoog en omlaag, van vloer tot plafond, terwijl leidingen van richting kunnen veranderen. Standaardstijlen meten ongeveer 38 mm tussen de randen. Alles wat groter of kleiner is, is waarschijnlijk geen stijl (tenzij in de buurt van een deur of raam).
  • Wees voorzichtig bij het spijkeren, zagen of boren in muren, vloeren en plafonds waar deze objecten aanwezig kunnen zijn.

Elektrische draden vermoed, maar WireWarning Detection waarschuwt niet
  • Dragen zijn afgeschermd door een metalen buis, gevlochten draad of metalen wandbekleding.
  • Dragen die dieper liggen dan 50 mm vanaf het oppervlak worden mogelijk niet gedetecteerd.
  • Dragen zijn mogelijk niet onder spanning.
  • Als er een stopcontact is, zet deze dan in de AAN-stand tijdens het scannen, maar zet hem UIT wanneer u in de buurt van de draden werkt. Wees extra voorzichtig als het gebied multiplex, een dikke houten achterkant achter gipsplaat of muren heeft die dikker zijn dan normaal.
  • Zie hierboven.
  • Steek een lamp in het stopcontact en zet deze aan om te testen of de draden onder spanning staan.

INSTALLEER EEN 9-VOLTS BATTERIJ

Gebruik altijd een nieuwe alkalinebatterij met een verlengde houdbaarheidsdatum.
Stem de batterijrichting overeen met de afbeelding in het batterijvak.
DE 9-VOLTS BATTERIJ INSTALLEREN


Vertrouw niet uitsluitend op het gereedschap om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om objecten te lokaliseren voordat u het oppervlak binnendringt, inclusief bouwtekeningen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaardpraktijken voor stijlplaatsing.

INSCHAKELEN

Om het gereedschap te activeren, houdt u de Power Button (aan/uit-knop) ingedrukt. Als de knop niet wordt ingedrukt gehouden, wordt het apparaat uitgeschakeld.

EEN STIJL VINDEN

Het gereedschap is ontworpen om de randen van houten en metalen stijlen te lokaliseren tot 19 mm achter het gescande oppervlak.

De nauwkeurigheid van de positie van een gevonden stijl ligt doorgaans binnen 3 mm.

Voor de beste resultaten houdt u het gereedschap vast zoals afgebeeld en beweegt u langzaam tijdens het scannen.
EEN STIJL VINDEN - Het gereedschap verplaatsen

Raak het oppervlak niet aan tijdens het kalibreren of scannen.

  1. Houd het gereedschap plat tegen de muur, druk vervolgens op de Power Button (aan/uit-knop) en houd deze ingedrukt.
    In 1–2 seconden kalibreert het apparaat en gaat het groene READY-lampje branden.
    VERPLAATS HET GEREEDSCHAP NIET TIJDENS DE KALIBRATIE.
  2. Houd de Power Button (aan/uit-knop) ingedrukt en schuif het gereedschap langzaam langs de muur.
  3. Wanneer het gereedschap de rand van de stijl bereikt, gaat het rode EDGE-lampje branden, schijnt de SpotLite Pointer en klinkt er een constant geluid. Markeer de plek.

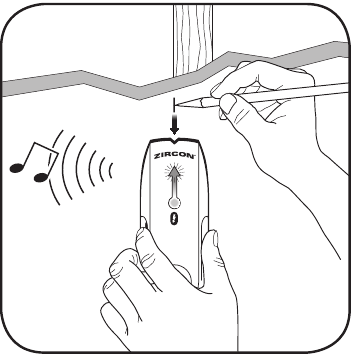

    EEN STIJL VINDEN - Stap 1 - markeer de rand van de stijl
  4. Laat de Power Button (aan/uit-knop) niet los en vervolg de scanrichting totdat het rode EDGE-lampje en de SpotLite Pointer uitgaan, en keer vervolgens de richting om.
  5. Schuif het gereedschap totdat de andere rand van de stijl wordt gedetecteerd en markeer deze ook.
    Het midden van de stijl is het middelpunt tussen de twee markeringen.

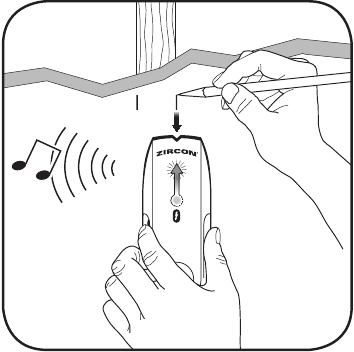

    EEN STIJL VINDEN - Stap 2 - markeer de tweede rand

WAARSCHUWING BOVEN DE STIJL

Als het scannen direct boven een stijl begint, geeft het gereedschap een continu piepgeluid.
Als dit gebeurt, start u de scan opnieuw op een andere locatie.

WIREWARNING DETECTION

WireWarning Detection werkt continu tijdens een scan.
Wanneer er een actieve, niet-afgeschermde wisselspanning wordt gedetecteerd, licht de WireWarning Detection Indicator op. Als het scannen begint boven een actieve wisselstroomdraad, knippert de WireWarning Detection Indicator continu.
WIREWARNING DETECTION - Indicatie

Wees uiterst voorzichtig onder deze omstandigheden en wanneer actieve wisselstroombedrading wordt vermoed.


HET GEREEDSCHAP DETECTEERT MOGELIJK GEEN STROOM ALS DE DRADEN MEER DAN 50 mm ONDER HET GESCANDE OPPERVLAK LIGGEN, IN BETON, IN EEN BUIZEN ZITTEN, ACHTER EEN MULTIPLEX SCHEERMUUR OF METALEN WANDBEKLEDING, OF ALS ER VOCHT AANWEZIG IS IN DE OMGEVING OF HET GESCANDE OPPERVLAK.

brandgevaarbrandgevaar
NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE DRADEN IN DE MUUR ZITTEN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRICITEITS-, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOK, BRAND EN/OF ERNSTIG LETSEL OF MATERIËLE SCHADE.

WERKEN MET VERSCHILLENDE MATERIALEN

Behang
Dit gereedschap functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Het kan enkele weken duren voordat behang droog is na het aanbrengen.

Vers geschilderde muren
Het kan een week of langer duren voordat verf droog is na het aanbrengen.

Latten en stucwerk
Vanwege onregelmatigheden in de stucwerkdikte wordt dit gereedschap niet aanbevolen voor gebruik op latten en stucwerk.

Sterk gestructureerde muren of akoestische plafonds
Plaats bij het scannen van een plafond of muur met een oneffen oppervlak dun karton op het te scannen oppervlak.

Dit gereedschap kan niet scannen op houten stijlen en balken door vloerbedekking en vulling.

Elektrische bedrading en leidingen
Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan het gereedschap ze op dezelfde manier detecteren als stijlen.

Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze objecten kunnen bevatten.

Stijlen en balken bevinden zich normaal gesproken op 40 of 60 cm afstand van elkaar en zijn 38 mm breed. Alles wat dichter bij elkaar ligt, of een andere breedte heeft, is mogelijk geen stijl of balk.

OPMERKING: De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanomstandigheden, zoals het mineraalgehalte, het vochtgehalte, de textuur en de consistentie van de muurmaterialen.

Dit gereedschap is niet ontworpen voor gebruik met:

  • Keramische vloertegels
  • Vloerbedekking en vulling
  • Behang met metaalvezels
  • Vers geschilderde muren die nog vochtig zijn (het kan een week of langer duren voordat ze droog zijn na het aanbrengen)
  • Latten en stucwerkmuren
  • Met folie bedekte isolatieplaat
  • Glas of enig ander dicht materiaal
  • Oppervlakken dikker dan 19 mm

Ga naar uk.zircon.com voor de meest actuele instructies.
