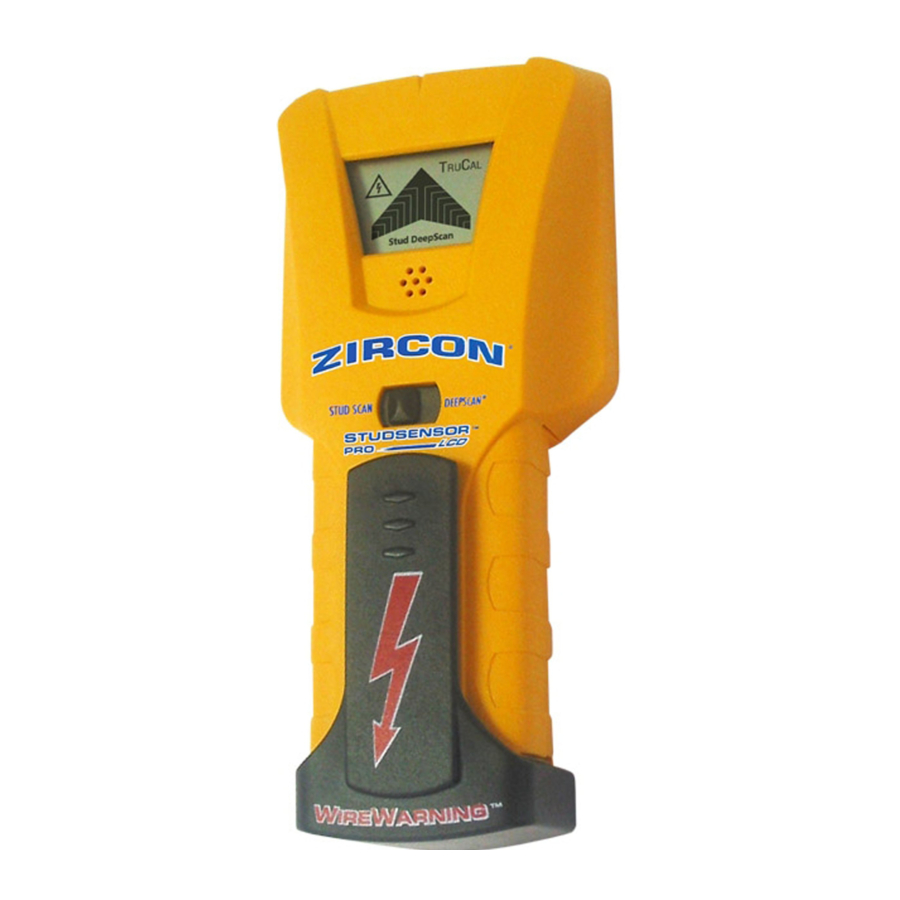

Zircon StudSensor Pro LCD - Stud Finder Handleiding

Inhoud

De StudSensor™ Pro LCD beschikt over twee scanmodi:

  • STUD SCAN: Lokaliseert de randen van houten en metalen stijlen tot 3⁄4 in. (19 mm) diep
  • DEEPSCAN®: Lokaliseert de randen van houten en metalen stijlen tot 11⁄2 in. (38 mm) diep

WireWarning® detectie detecteert automatisch actieve AC-draden en waarschuwt de gebruiker in de STUD SCAN- en DEEPSCAN®-modi. Wanneer AC-spanning wordt gedetecteerd, wordt het AC WireWarning®-icoon op het scherm weergegeven.

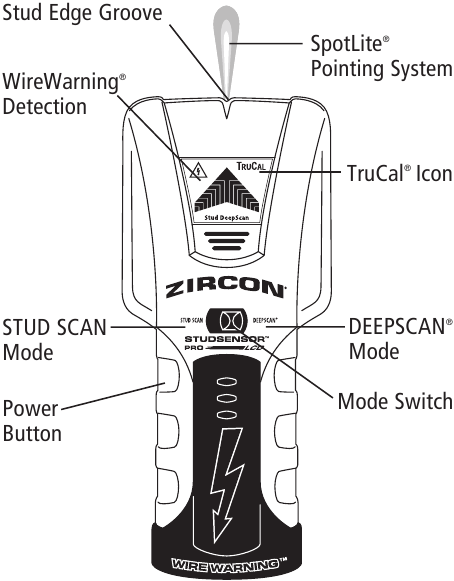

Overzicht

DE BATTERIJ PLAATSEN

LET OP: DRAAI DE SCHROEF AAN DE ACHTERKANT VAN HET APPARAAT NIET LOS EN VERWIJDER DEZE NIET.

Knijp in de zijkanten van de clip om het clipuiteinde los te maken.
DE BATTERIJ PLAATSEN - Stap 1

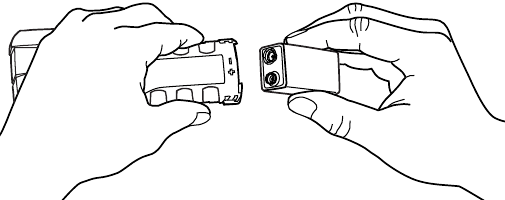

Schuif de 9-volt batterij in het compartiment, met de terminalzijde eerst, waarbij de (+) en (–)-terminals van de batterij overeenkomen met de behuizing.
DE BATTERIJ PLAATSEN - Stap 2

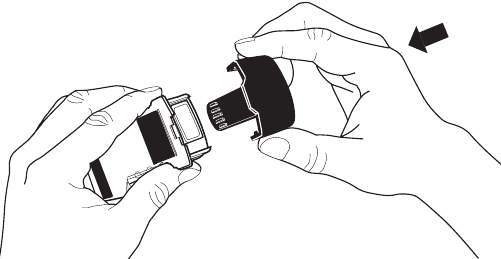

Plaats de clip terug.
DE BATTERIJ PLAATSEN - Stap 3

DE MODUS SELECTEREN

Verplaats de keuzeschakelaar naar de gewenste modus: STUD SCAN voor het vinden van houten of metalen stijlen of DEEPSCAN® voor het vinden van stijlen achter muren die meer dan 3⁄4 inch (19 mm) dik zijn.

Het apparaat blijft uitgeschakeld als de Power button (Aanknop) niet is ingedrukt.

EEN STIJL VINDEN

Scan altijd naar stijlen met de scanner plat tegen de muur geplaatst. Verplaats de modusschakelaar naar STUD SCAN, plaats het gereedschap plat tegen de muur en houd vervolgens de Power button (Aanknop) ingedrukt. Wacht tot de pieptoon bevestigt dat de kalibratie is voltooid voordat u de scanner verplaatst.

Houd de Power button (Aanknop) ingedrukt en schuif het apparaat langzaam horizontaal over de muur, naar links of rechts. Wanneer u een stijl nadert, beginnen de pijlstukken aan te gaan.
EEN STIJL VINDEN - Stap 1

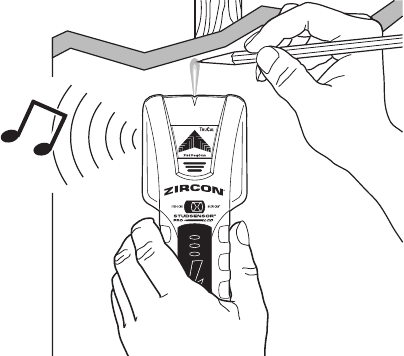

Wanneer de volledige pijl voor het eerst wordt weergegeven, de SpotLite® straal schijnt en een constante toon klinkt, hebt u de rand van de stijl gevonden. Markeer deze plek.
EEN STIJL VINDEN - Stap 2

Zonder de Power button (Aanknop) los te laten, scant u verder dan de gemarkeerde plek totdat sommige segmenten van de pijl uitgaan. Schuif het apparaat in omgekeerde richting om de andere rand van de stijl te lokaliseren.
EEN STIJL VINDEN - Stap 3

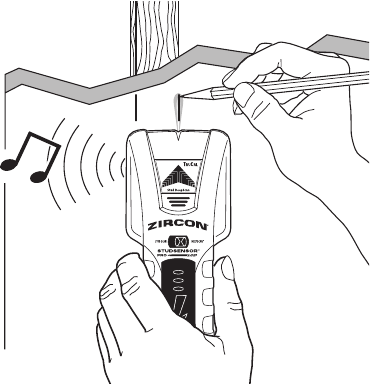

Markeer deze tweede plek. Het midden van de stijl bevindt zich in het midden tussen de twee markeringen.
EEN STIJL VINDEN - Stap 4

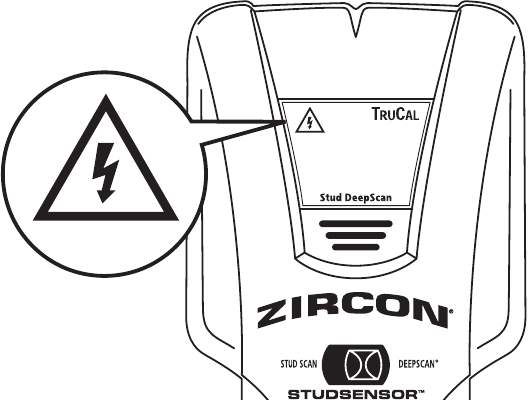

WIREWARNING® DETECTIE

WireWarning® detectie werkt continu in de STUD SCAN- en DEEPSCAN®-modi. Wanneer actieve AC-spanning wordt gedetecteerd, verschijnt de WireWarning® indicator op het display. Als het scannen begint boven een actieve AC-draad, knippert de WireWarning® indicator continu. Wees uiterst voorzichtig in deze omstandigheden of wanneer er actieve AC aanwezig is.


Elektrische velddetectoren detecteren mogelijk geen actieve AC-draden als er vocht aanwezig is in de muur, of als draden zich meer dan 2 inch (51 mm) van het gescande oppervlak bevinden, in plastic leidingen of achter een triplex afschuifwand of metalen wandbekleding. Vertrouw niet uitsluitend op de detector om items achter het gescande oppervlak te lokaliseren. Gebruik andere informatiebronnen om items te lokaliseren voordat u het oppervlak binnendringt. Dergelijke aanvullende bronnen omvatten bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en in standaard stijlafstanden van 16 inch (41 cm) en 24 inch (61 cm).


GA ER NIET VANUIT DAT ER GEEN ACTIEVE ELEKTRISCHE DRADEN IN DE MUUR ZITTEN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE STROOM-, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOK, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

WERKINGSTIPS

Voor optimale scanresultaten:

  • Houd het gereedschap recht omhoog en omlaag, parallel aan de stijlen, en draai het gereedschap niet.
  • Houd het gereedschap plat tegen de muur en wiebel, kantel of druk niet hard bij het langzaam schuiven over het te scannen oppervlak.
  • Vermijd het plaatsen van uw andere hand, of enig ander deel van uw lichaam, op het te scannen oppervlak.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner ze op dezelfde manier detecteren als stijlen. Wees altijd voorzichtig bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
  • Om verrassingen te voorkomen, moet u onthouden dat stijlen of balken normaal gesproken 16 inch (41 cm) of 24 inch (61 cm) uit elkaar zijn geplaatst en 11⁄2 inch (38 mm) breed zijn. Alles wat dichter bij elkaar of een andere breedte heeft, is mogelijk geen stijl, balk of brandwerende barrière.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.

WERKEN MET VERSCHILLENDE MATERIALEN

StudSensor™ Pro LCD is alleen bedoeld voor gebruik op droge binnenmuren.

Opmerking: De detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, materiaalsamenstelling, muurtextuur en verf.

StudSensor™ Pro LCD kan effectief scannen door de meeste plaatmaterialen, waaronder:

  • Kale houten vloeren (in DEEPSCAN® modus)
  • Linoleum op houten basis
  • Gipsplaat over triplex beplating
  • Behangen muren (indien droog)
  • Plafonds met textuur indien uniforme dikte (plaats een dun stuk karton op het plafond en scan eroverheen om schade aan de textuur te voorkomen)

StudSensor™ Pro LCD is niet ontworpen om materialen te scannen zoals:

  • Keramische vloertegels
  • Tapijt en vulling
  • Behang met metalen vezels
  • Vers geverfde muren die nog vochtig zijn (het kan een week of langer duren voordat ze droog zijn na het aanbrengen)
  • Lat- en pleistermuren
  • Folie beklede isolatieplaat
  • Glas of enig ander dicht materiaal

HANDIGE TIPS (Zie ook Werkingstips)

Situatie Mogelijke oorzaken Oplossingen
Alle LCD-iconen knipperen en het apparaat piept continu.
  • Het scannen begon op een dicht deel van de muur of boven een stijl.
  • Het apparaat ligt niet plat tegen de muur.
  • Het apparaat is gekanteld of opgetild tijdens het scannen. (Al deze factoren beïnvloeden een juiste kalibratie.)
  • Het scanoppervlak is te dicht of te nat voor het apparaat om te werken.
  • Schakel het apparaat uit, verplaats het 5–6 cm, druk op de Power button (Aanknop) en begin opnieuw.
  • Plaats op ruwe oppervlakken een dun stuk karton op de muur en scan eroverheen om het apparaat soepeler te laten glijden.
  • Houd uw hand minstens 6 inch (152 mm) van het apparaat verwijderd terwijl u kalibreert en scant. Houd het apparaat vast met duim en wijsvinger niet hoger dan de handgrepen. Pas op dat u uw vingers niet beweegt na de kalibratie.
  • Houd het apparaat altijd parallel aan de stijl en verplaats het loodrecht op de stijl die u probeert te lokaliseren.
  • Als u het apparaat gebruikt op een recent getapete, geverfde of behangen muur, wacht dan tot het droog is en probeer het opnieuw.

Kan geen stijlen detecteren in de STUD SCAN-modus.

Het middelste LCD-segment gaat niet aan of knippert niet in de STUD SCAN-modus.
  • De muur is bijzonder dik of dicht.
  • Schakel over naar de DEEPSCAN®-modus om de stijl te lokaliseren.
  • Interpreteer het paar LCD-balken die het dichtst bij het midden liggen als de stijlrand.
Het TruCal® icoon gaat aan, maar bij het scannen doet het apparaat verder niets.
  • Het apparaat ligt mogelijk niet plat tegen de muur.
  • Als het in de DEEPSCAN®-modus staat (DEEPSCAN® brandt), hebt u mogelijk over een stijl gekalibreerd.
  • Houd het apparaat zo vast dat twee Velcro® stroken op de achterkant contact maken met de muur.
  • Kalibreer het apparaat opnieuw op een andere plaats en scan het gebied opnieuw.
Werkt in de DEEPSCAN®-modus en kan geen stijlen detecteren.
  • U hebt mogelijk over een stijl gekalibreerd. (De foutconditie is uitgeschakeld in de DEEPSCAN®-modus omdat deze twee keer zo gevoelig is als STUD SCAN.)
  • U houdt het apparaat mogelijk vast als een tv-afstandsbediening en richt het op de muur.
  • Verplaats het apparaat een paar centimeter en kalibreer opnieuw.
  • Houd het apparaat zo vast dat twee Velcro® stroken op de achterkant contact maken met de muur.
Detecteert andere objecten dan stijlen.
  • Elektrische bedrading en metalen of plastic leidingen bevinden zich mogelijk in de buurt van of raken het achterste oppervlak van de muur.
  • Controleer op andere stijlen die gelijkmatig aan weerszijden zijn geplaatst op 12, 16 of 24 inch (305, 406 of 610 mm) afstand of op dezelfde stijl op verschillende plaatsen direct boven of onder het eerste scangebied.
U vermoedt elektrische draden, maar detecteert er geen.
  • Draden kunnen worden afgeschermd achter metalen wandbekleding, triplex afschuifwand of ander dicht materiaal, of in leidingen.
  • De draden zijn mogelijk niet onder spanning.
  • Draden dieper dan 2 inch (51 mm) vanaf het oppervlak worden mogelijk niet gedetecteerd.
  • Wees extra voorzichtig als het gebied triplex, dikke houten achtergrond achter gipsplaat of dikkere dan normale muren heeft.
  • Als een schakelaar een stopcontact bedient, zorg er dan voor dat deze AAN staat voor detectie, maar uitgeschakeld is wanneer u in de buurt van elektrische draden werkt.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.
Het spanningsdetectiegebied lijkt veel groter dan de daadwerkelijke draad (alleen AC).
  • Spanningsdetectie kan zich op gipsplaat tot 12 inch (305 mm) van elke kant van een daadwerkelijke elektrische draad verspreiden.
  • Om de detectie te beperken, schakelt u het apparaat uit en weer in aan de rand van waar de draad werd gedetecteerd en scant u opnieuw.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.

DeepScan, SpotLite, StudSensor, TruCal, WireWarning en Zircon zijn geregistreerde handelsmerken of handelsmerken van Zircon Corporation.

Bezoek www.ZirconEurope.com/support voor de meest actuele instructies.

BEPERKTE GARANTIE VAN 2 JAAR

Zircon Corporation, ("Zircon") garandeert dat dit product vrij is van defecten in materialen en vakmanschap gedurende twee jaar vanaf de aankoopdatum. Elk defect product dat binnen de garantieperiode wordt geretourneerd naar de plaats van aankoop met aankoopbewijs, zal naar keuze van de verkoper worden vervangen. Deze garantie is beperkt tot de elektronische circuits en de originele behuizing van het product en sluit uitdrukkelijk schade uit die is veroorzaakt door misbruik, onredelijk gebruik of verwaarlozing. Deze garantie vervangt alle andere garanties, expliciet of impliciet, en geen enkele andere verklaring of claim van welke aard dan ook is bindend of verplichtend voor Zircon. Alle impliciete garanties die van toepassing zijn op dit product zijn beperkt tot de periode van twee jaar na de aankoop.

IN GEEN GEVAL IS ZIRCON AANSPRAKELIJK VOOR ENIGE SPECIALE, INCIDENTELE OF GEVOLGSCHADE DIE VOORTVLOEIT UIT HET BEZIT, GEBRUIK OF STORING VAN DIT PRODUCT

FCC Deel 15 Klasse B Registratiewaarschuwing

Dit apparaat voldoet aan Deel 15 van de FCC-regels.

De werking is onderworpen aan de volgende twee voorwaarden:

  1. dit apparaat mag geen schadelijke storing veroorzaken, en
  2. dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

www.ZirconEurope.com
E-mail: info@zircon.com

©2011 Zircon Corporation • P/N 62144 • Rev B 08/11
