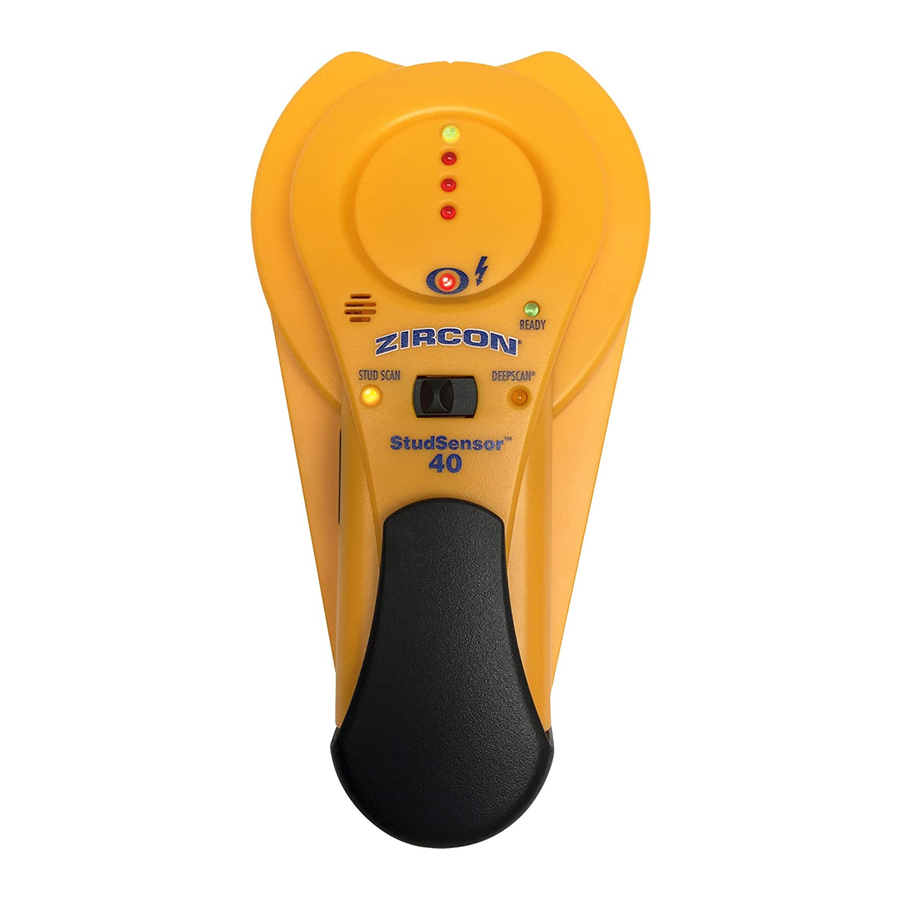

Zircon StudSensor 40 - Stud Finder met WireWarning Detectie Handleiding

Inhoud

INTRODUCTIE

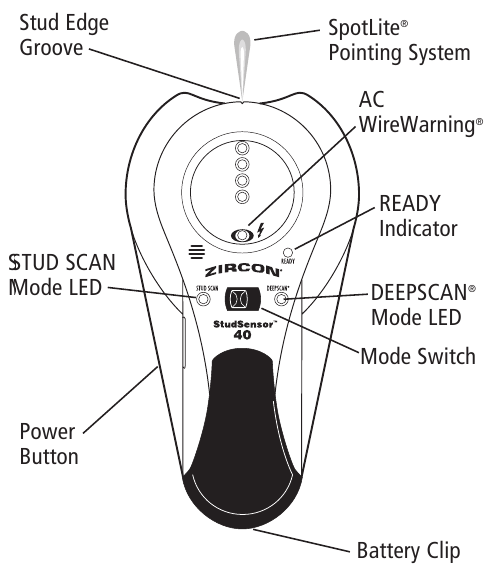

Overzicht

De StudSensor™ 40 beschikt over twee scanmodi:

  • STUD SCAN: Lokaliseert de randen van houten en metalen stijlen tot 3⁄4 inch (19 mm) diep
  • DEEPSCAN®: Lokaliseert de randen van houten en metalen stijlen tot 11⁄2 inch (38 mm) diep

WireWarning® detectie detecteert automatisch actieve AC-draden en waarschuwt de gebruiker in de STUD SCAN- en DEEPSCAN®-modi. Wanneer AC-spanning wordt gedetecteerd, gaat het AC WireWarning®-detectielampje branden.

Opmerking: Dit product is alleen bedoeld voor gebruik met een optimaal spanningsbereik van 110–127 V.

DE BATTERIJ PLAATSEN

OPMERKING: DRAAI DE SCHROEF AAN DE ACHTERKANT VAN HET APPARAAT NIET LOS EN VERWIJDER DEZE NIET.

Knijp in de zijkanten van de clip om het clipuiteinde los te maken. DE BATTERIJ PLAATSEN - Stap 1

Schuif een gloednieuwe 9V alkaline batterij in het compartiment, met de kant van de aansluiting eerst, waarbij de (+) en (–) aansluitingen van de batterij overeenkomen met de behuizing.
DE BATTERIJ PLAATSEN - Stap 2

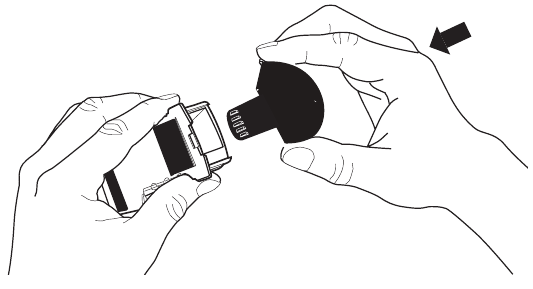

Plaats de clip terug.
DE BATTERIJ PLAATSEN - Stap 3

WERKINGSTIPS

Voor optimale scanresultaten:

  • Houd het gereedschap recht omhoog en omlaag, evenwijdig aan de stijlen, en draai het gereedschap niet.
  • Houd het gereedschap plat tegen de muur en wiebel, kantel of druk niet hard tijdens het langzaam schuiven over het te scannen oppervlak.
  • Vermijd het plaatsen van uw andere hand, of enig ander deel van uw lichaam, op het te scannen oppervlak.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner deze op dezelfde manier detecteren als stijlen. Voorzichtigheid is altijd geboden bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
  • Om verrassingen te voorkomen, moet u onthouden dat stijlen of balken normaal gesproken 41 cm (16 inch) of 61 cm (24 inch) uit elkaar liggen en 38 mm (11⁄ 2 inch) breed zijn. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen stijl, balk of brandonderbreking.
    Als u onregelmatige scanresultaten ontvangt, kan dit het gevolg zijn van vochtigheid, vocht in de muurholte of gipsplaat, of recent aangebrachte verf of behang dat nog niet volledig is opgedroogd. Hoewel het vocht niet altijd zichtbaar is, zal het de sensoren van het gereedschap verstoren. Geef de muur een paar dagen de tijd om uit te drogen.

Waarschuwing
Vertrouw niet uitsluitend op de detector om objecten achter het gescande oppervlak te lokaliseren. Gebruik andere informatiebronnen om objecten te helpen lokaliseren voordat u het oppervlak binnendringt. Dergelijke aanvullende bronnen omvatten bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en in standaard stijlafstanden van 41 en 61 cm (16 en 24 inch).

Elektrisch schokgevaarSchakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.

WERKEN MET VERSCHILLENDE MATERIALEN
StudSensor™ 40 is alleen voor gebruik op droge binnenmuren. StudSensor™ 40 kan effectief scannen door de meeste plaatmaterialen, waaronder:

  • Blote houten vloeren (in DEEPSCAN®-modus)
  • Linoleum op houten basis
  • Gipsplaat over multiplex beplating
  • Behangen muren (indien droog)
  • Textuurplafonds indien uniforme dikte (plaats een dun stuk karton op het plafond en scan eroverheen om schade aan de textuur te voorkomen)

StudSensor™ 40 is niet ontworpen om materialen te scannen zoals:

  • Keramische vloertegels
  • Vloerbedekking en vulling
  • Behang met metalen vezels
  • Vers geschilderde muren die nog vochtig zijn (kan na het aanbrengen een week of langer duren voordat ze droog zijn)
  • Latten- en pleistermuren
  • Met folie bedekte isolatieplaat
  • Glas of ander dicht materiaal
  • Beton

Opmerking: De detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, de inhoud van materialen, de muurtextuur en verf.

DE MODUS SELECTEREN

Verplaats de keuzeschakelaar naar de gewenste modus:
STUD SCAN voor het vinden van houten of metalen stijlen of DEEPSCAN® voor het vinden van stijlen achter muren die meer dan 19 mm (3⁄4 inch) dik zijn.
Het gereedschap blijft uitgeschakeld als de Power Button (Aanknop) niet is ingedrukt.

EEN STIJL VINDEN

Scan altijd naar stijlen met het gereedschap plat tegen de muur. Verplaats de modusschakelaar naar STUD SCAN, plaats het gereedschap plat tegen de muur en houd vervolgens de Power Button (Aanknop) ingedrukt. Wacht tot de pieptoon bevestigt dat de kalibratie is voltooid voordat u het gereedschap verplaatst.
EEN STIJL VINDEN - Stap 1

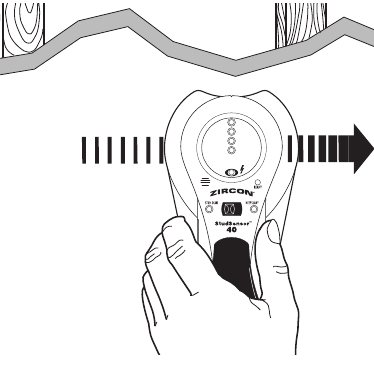

Blijf de Power Button (Aanknop) ingedrukt houden en schuif het apparaat langzaam horizontaal over de muur, naar links of rechts. Als u een stijl begint te naderen, beginnen de rode LED-segmenten aan te gaan.
EEN STIJL VINDEN - Stap 2

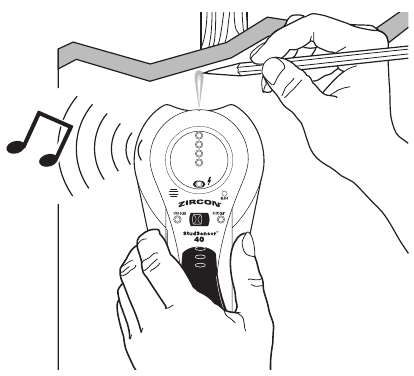

Wanneer de bovenste groene LED voor het eerst brandt, de SpotLite®-straal schijnt en een constante toon klinkt, hebt u de rand van de stijl gevonden. Markeer deze plek.
EEN STIJL VINDEN - Stap 3

Zonder de Power Button (Aanknop) los te laten, blijft u verder scannen voorbij de gemarkeerde plek totdat sommige segmenten van de LED's uitgaan. Schuif het apparaat in omgekeerde richting om de andere rand van de stijl te lokaliseren.
EEN STIJL VINDEN - Stap 4

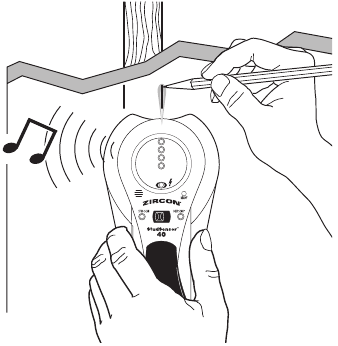

Markeer deze tweede plek. Het midden van de stijl bevindt zich tussen de twee markeringen.
EEN STIJL VINDEN - Stap 5

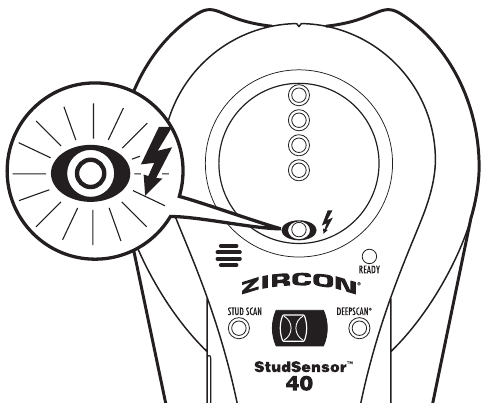

WIREWARNING® DETECTIE

WireWarning® detectie werkt continu in de STUD SCAN- en DEEPSCAN®-modi. Wanneer actieve AC-spanning wordt gedetecteerd, gaat het WireWarning®-lampje branden. Als het scannen begint boven een actieve AC-draad, knippert de WireWarning®-indicator continu. Wees uiterst voorzichtig in deze omstandigheden of wanneer er actieve AC aanwezig is.

Waarschuwing
Elektrische velddetectoren detecteren mogelijk geen actieve AC-draden als de draden zich meer dan 51 mm (2 inch) van het gescande oppervlak bevinden in beton, zijn ingesloten in een leiding, aanwezig zijn achter een multiplex schuifwand of metalen wandbekleding, of als er vocht aanwezig is in de omgeving of op het gescande oppervlak.

Waarschuwing
GA ER NIET VANUIT DAT ER GEEN ACTIEVE ELEKTRISCHE DRADEN IN DE MUUR ZITTEN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE STROOM-, GAS- EN WATERTOPVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF ZAAKSCHADE.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt. WIREWARNING® DETECTIE

NUTTIGE TIPS

Situatie Waarschijnlijke oorzaken Oplossingen
Geen indicaties.
  • Geen stijlen in dat gebied.
  • Geen of lage batterij in het gereedschap.
  • Verplaats het gereedschap enkele centimeters (12–13 cm) naar links of rechts en begin opnieuw.
  • Vervang door een gloednieuwe 9V alkaline batterij.
Lampjes beginnen te knipperen en het apparaat begint te piepen.
  • Scan begon op een dicht deel van de muur of over een stijl.
  • Apparaat niet plat tegen de muur.
  • Apparaat gekanteld of opgetild tijdens het scannen. (Al deze factoren hebben invloed op de juiste kalibratie.)
  • Het scanoppervlak is te dicht of te nat voor het apparaat om te werken.
  • Schakel het gereedschap uit, verplaats het een paar centimeter (5–8 cm), druk op de Power Button (Aanknop) en begin opnieuw.
  • Plaats op ruwe oppervlakken een dun stuk karton op de muur en scan eroverheen om het apparaat soepeler te laten glijden.
  • Houd uw hand minstens 15 cm (6 inch) van het apparaat tijdens het kalibreren en scannen. Houd het apparaat vast met uw duim en wijsvinger niet hoger dan de handgrepen. Pas op dat u uw vingers niet beweegt na de kalibratie.
  • Houd het gereedschap altijd evenwijdig aan de stijl en verplaats het loodrecht op de stijl die u probeert te lokaliseren.
  • Als u het gereedschap gebruikt op een muur die recentelijk is afgeplakt, geverfd of behangen, geef het dan de tijd om te drogen en probeer het opnieuw.

Kan geen stijlen detecteren in de STUD SCAN-modus.

De bovenste groene LED gaat niet aan of knippert niet in de STUD SCAN-modus.
  • De muur is bijzonder dik of dicht..
  • Schakel over naar de DEEPSCAN®-modus om de stijl te lokaliseren.
  • Interpreteer de hoogste verkregen LED als de stijlranging.
De READY-indicator (Gereed indicator) gaat aan, maar tijdens het scannen doet het gereedschap verder niets.
  • Het gereedschap is mogelijk niet plat tegen de muur.
  • Als het in de DEEPSCAN®-modus staat (DEEPSCAN® brandt), hebt u mogelijk over een stijl gekalibreerd.
  • Houd het gereedschap zo vast dat twee Velcro®-strips op de achterkant contact maken met de muur.
  • Herkalibreer het gereedschap op een andere plaats en scan het gebied opnieuw.
Werken in de DEEPSCAN®-modus en kan geen stijlen detecteren.
  • U hebt mogelijk over een stijl gekalibreerd. (De foutconditie is uitgeschakeld in de DEEPSCAN®-modus omdat deze twee keer zo gevoelig is als STUD SCAN.))
  • U houdt het gereedschap mogelijk vast als een tv-afstandsbediening en richt het op de muur.
  • Verplaats het gereedschap enkele centimeters (5–8 cm) en herkalibreer het.
  • Houd het gereedschap zo vast dat twee Velcro®-strips op de achterkant contact maken met de muur.
Detecteert andere objecten dan stijlen.
  • Elektrische bedrading en metalen of plastic leidingen kunnen zich in de buurt van het achteroppervlak van de muur bevinden of dit raken.
  • Controleer op andere stijlen die op gelijke afstand aan weerszijden van 30, 41 of 61 cm (12, 16 of 24 inch) van elkaar liggen, of op dezelfde stijl op verschillende plaatsen direct boven of onder het eerste scangebied.
U vermoedt elektrische draden, maar detecteert er geen.
  • Draden kunnen worden afgeschermd achter metalen wandbekleding, multiplex schuifwanden of ander dicht materiaal, of in een leiding.
  • De draden zijn mogelijk niet actief.
  • Draden die zich dieper dan 51 mm (2 inch) van het oppervlak bevinden, worden mogelijk niet gedetecteerd.
  • Wees extra voorzichtig als het gebied multiplex, dikke houten achterkant achter gipsplaat of dikkere dan normale muren heeft.
  • Als een schakelaar een stopcontact regelt, zorg er dan voor dat deze AAN staat voor detectie, maar uitgeschakeld wanneer u in de buurt van elektrische draden werkt.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.
Het gebied van spanningsdetectie lijkt veel groter dan de werkelijke draad (alleen AC).
  • Spanningsdetectie kan zich op gipsplaat tot 30 cm (12 inch) van elke kant van een werkelijke elektrische draad verspreiden.
  • Om de detectie te beperken, schakelt u het gereedschap uit en weer in aan de rand van waar de draad werd gedetecteerd en scant u opnieuw.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.

FCC Part 15 Klasse B Registratiewaarschuwing
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

  1. dit apparaat mag geen schadelijke interferentie veroorzaken, en
  2. dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

DeepScan, SpotLite, StudSensor, WireWarning en Zircon zijn gedeponeerde handelsmerken of handelsmerken van Zircon Corporation.

Bezoek www.zircon.com/support voor de meest actuele instructies.

BEPERKTE GARANTIE VAN 1 JAAR
Zircon Corporation ("Zircon") garandeert dat dit product vrij is van defecten in materialen en vakmanschap gedurende één jaar vanaf de aankoopdatum. Elk defect product dat binnen de garantieperiode aan Zircon* wordt geretourneerd, franco betaald met aankoopbewijs en $ 5,00 ter dekking van porto en behandeling, zal naar keuze van Zircon worden gerepareerd of vervangen.
Deze garantie is beperkt tot het elektronische circuit en de originele behuizing van het product en sluit uitdrukkelijk schade uit die is veroorzaakt door misbruik, onredelijk gebruik
of verwaarlozing. Deze garantie komt in de plaats van alle andere garanties, expliciet of impliciet, en geen andere verklaringen of claims van welke aard dan ook zijn bindend of verplichten Zircon. Alle impliciete garanties die van toepassing zijn op dit product, zijn beperkt tot de periode van één jaar na de aankoop.
IN GEEN GEVAL ZAL ZIRCON AANSPRAKELIJK ZIJN VOOR ENIGE SPECIALE, INCIDENTELE OF GEVOLGSCHADE DIE VOORTVLOEIT UIT HET BEZIT, GEBRUIK OF STORING VAN DIT PRODUCT.
In overeenstemming met overheidsvoorschriften wordt u geadviseerd dat:

  1. sommige staten geen beperkingen toestaan op de duur van een impliciete garantie en/of de uitsluiting of beperking van incidentele schade of gevolgschade, zodat de bovenstaande beperkingen en/of uitsluitingen mogelijk niet op u van toepassing zijn, en verder
  2. deze garantie u specifieke wettelijke rechten geeft en u mogelijk ook andere rechten hebt die van staat tot staat verschillen.

Retourneer het product franco betaald met aankoopbewijs (gedateerde aankoopbon) en $ 5,00 ter dekking van porto en behandeling, naar:
Zircon Corporation
*T.a.v.: Returns Department (Retourneringsafdeling)
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Zorg ervoor dat u uw naam en retouradres vermeldt. Service en reparatie buiten de garantie, waarbij geen aankoopbewijs wordt overlegd, worden geretourneerd met
reparaties die C.O.D. in rekening worden gebracht. Houd rekening met 4 tot 6 weken voor levering.
Klantenservice, 1-800-245-9265 of 1-408-963-4550
Maandag–vrijdag, 8:00 uur tot 17:00 uur PDT
www.zircon.com • info@zircon.com

ZirconCorporation
ZirconTV
ZirconTools | ZirconToolPro
ZirconTools

©2015 Zircon Corporation P/N 67389 Rev A 10/15
