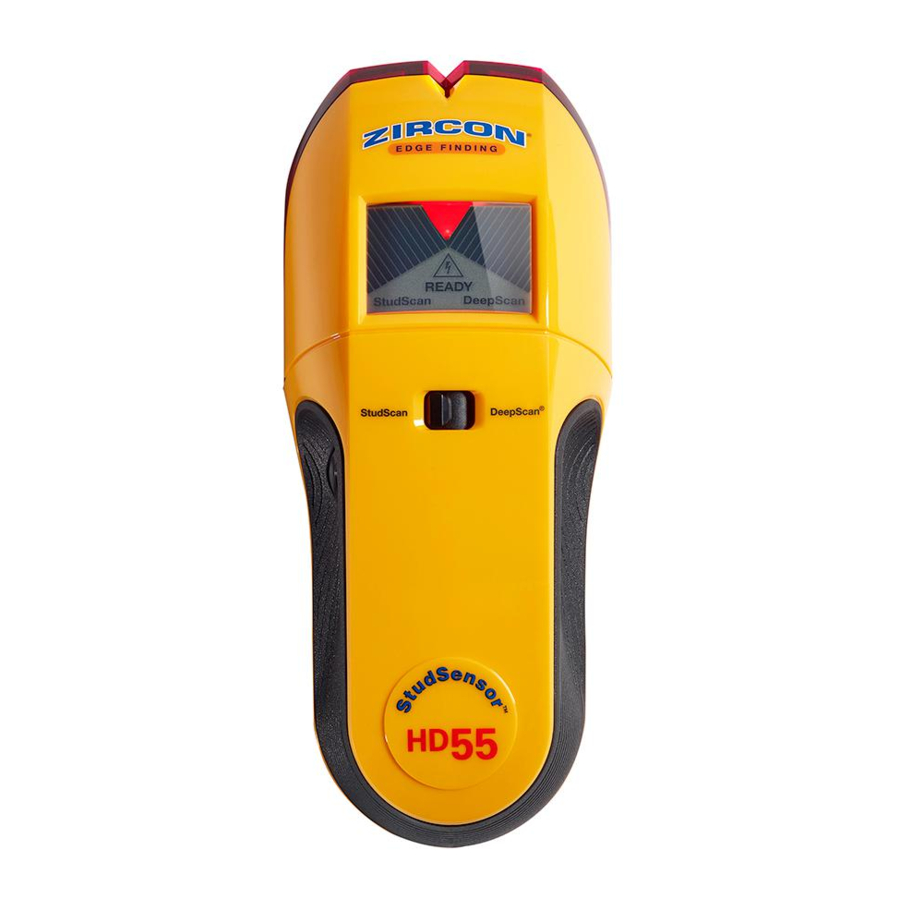

Zircon StudSensor HD55 - Handleiding voor balkzoeker

Inhoud

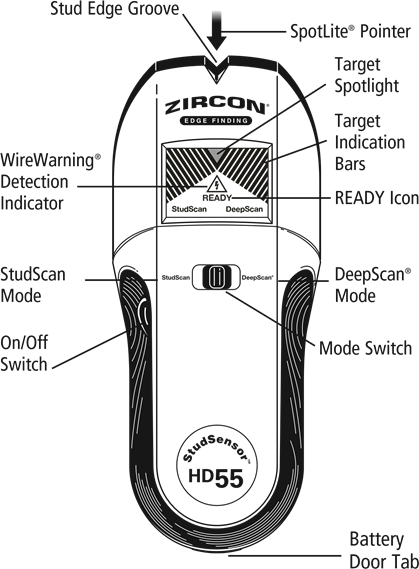

OVERZICHT

OVERZICHT
De StudSensor™ HD55 beschikt over twee scanmodi:

  • StudScan: Lokaliseert de randen van houten en metalen balken tot 19 mm diep
  • DeepScan®: Lokaliseert de randen van houten en metalen balken tot 38 mm diep

WireWarning® detectie detecteert en waarschuwt de gebruiker automatisch voor actieve AC-draden in de StudScan- en DeepScan®-modi. Wanneer AC-spanning wordt gedetecteerd, wordt het AC WireWarning®-pictogram op het scherm weergegeven.

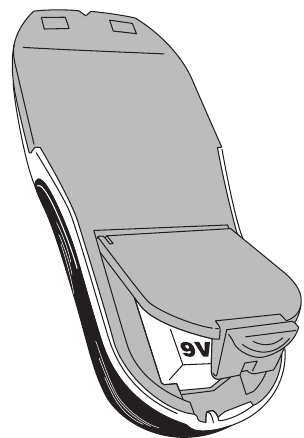

DE BATTERIJ PLAATSEN

Druk op het lipje van het batterijklepje aan de onderkant van het gereedschap en open het klepje.

Plaats een nieuwe 9V-batterij, waarbij u de positieve (+) en negatieve (-) polen overeen laat komen met de symbolen die op de achterkant zijn gedrukt. Klik de batterij op zijn plaats en plaats het klepje terug.
DE BATTERIJ PLAATSEN

Zircon balkzoekers en detectoren, met name die met LCD-schermen, vereisen en verbruiken veel stroom van batterijen.

Voor optimale prestaties worden gloednieuwe, recent aangeschafte alkalinebatterijen sterk aanbevolen voor gebruik in deze tools.

Als u problemen ondervindt met uw tool, vervang dan de batterij in uw tool door een gloednieuwe of neem contact op met uw Zircon-dealer of e-mail naar techsupport@zircon.com.

WERKINGSTIPS

Voor optimale scanresultaten:

  • Houd de tool recht omhoog en omlaag, parallel aan de balken, en draai de tool niet.
  • Houd de tool plat tegen de muur en wiebel, kantel of druk niet hard wanneer u langzaam over het te scannen oppervlak schuift.
  • Vermijd het plaatsen van uw andere hand, of enig ander deel van uw lichaam, op het te scannen oppervlak.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen aan het muuroppervlak, kan de scanner deze op dezelfde manier detecteren als balken. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
  • Om verrassingen te voorkomen, moet u onthouden dat balken of balklagen normaal gesproken 40 of 60 cm uit elkaar liggen en 38-45 mm breed zijn. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen balk, balklaag of brandgang.

Als u onregelmatige scanresultaten ontvangt, kan dit het gevolg zijn van vochtigheid, vocht in de muurholte of gipsplaat, of recent aangebrachte verf of behang dat nog niet volledig is opgedroogd. Hoewel het vocht niet altijd zichtbaar is, zal het de sensoren van de tool storen. Geef de muur een paar dagen de tijd om uit te drogen.


Vertrouw niet uitsluitend op de detector om items achter het gescande oppervlak te lokaliseren. Gebruik andere informatiebronnen om items te lokaliseren voordat u het oppervlak binnendringt. Dergelijke aanvullende bronnen omvatten bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en in standaard balkafstanden van 40 en 60 cm.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.

WERKEN MET VERSCHILLENDE MATERIALEN

StudSensor™ HD55 is uitsluitend bedoeld voor gebruik op droge binnenmuren.

Let op: De detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, materiaalsamenstelling, muurtextuur en verf.

StudSensor™ HD55 kan effectief scannen door de meeste plaatmateriaal, waaronder:

  • Kale houten vloeren (in de DeepScan® modus)
  • Linoleum op houten ondergrond
  • Gipsplaat over multiplex beplating
  • Behangen muren (indien droog)
  • Gestructureerde plafonds indien uniforme dikte (plaats een dun stuk karton op het plafond en scan eroverheen om schade aan de textuur te voorkomen)

StudSensor™ HD55 is niet ontworpen om materialen te scannen zoals:

  • Keramische vloertegels
  • Tapijt en ondertapijt
  • Behang met metaalvezels
  • Vers geverfde muren die nog vochtig zijn (het kan een week of langer duren voordat ze droog zijn na het aanbrengen)
  • Latten- en stucwerkmuren
  • Folie bedekte isolatieplaat
  • Glas of een ander dicht materiaal

DE MODUS SELECTEREN

Verplaats de keuzeschakelaar naar de gewenste modus:

StudScan voor het vinden van houten of metalen balken of DeepScan® voor het vinden van balken achter muren die dikker zijn dan 19 mm.

Het apparaat blijft uitgeschakeld als de Power-knop (Aan/Uit-knop) niet wordt ingedrukt.

EEN BALK VINDEN

Scan altijd naar balken met de scanner plat tegen de muur geplaatst. Verplaats de modusschakelaar naar StudScan, plaats de tool plat tegen de muur en houd vervolgens de Power-knop (Aan/Uit-knop) ingedrukt. Wacht tot de pieptoon bevestigt dat de kalibratie is voltooid voordat u de scanner verplaatst.

Blijf de Power-knop (Aan/Uit-knop) ingedrukt houden en schuif het apparaat langzaam horizontaal over de muur, naar links of rechts. Wanneer u een balk begint te naderen, beginnen de buitenste Target Indication (Doelaanduiding) balken op te lichten.
EEN BALK VINDEN - Stap 1

Wanneer de volledige Target Indication (Doelaanduiding) balken voor het eerst op het display worden weergegeven, de SpotLite® Pointer (SpotLite® Aanwijzer) en Target Spotlight (Doelspot) schijnen en er een constante toon klinkt, hebt u de rand van de balk gevonden. Markeer deze plek.

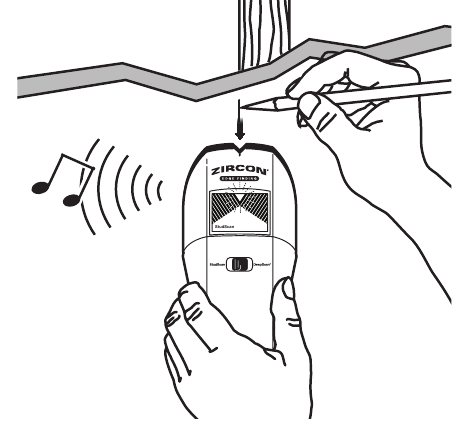

EEN BALK VINDEN - Stap 2

Zonder de Power-knop (Aan/Uit-knop) los te laten, blijft u voorbij de gemarkeerde plek scannen totdat sommige Target Indication (Doelaanduiding) balken uitgaan. Schuif het apparaat in omgekeerde richting om de andere rand van de balk te lokaliseren.
EEN BALK VINDEN - Stap 3

Markeer deze tweede plek. Het midden van de balk bevindt zich halverwege tussen de twee markeringen.

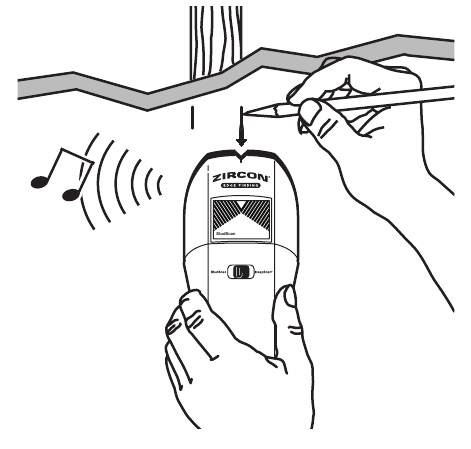

EEN BALK VINDEN - Stap 4

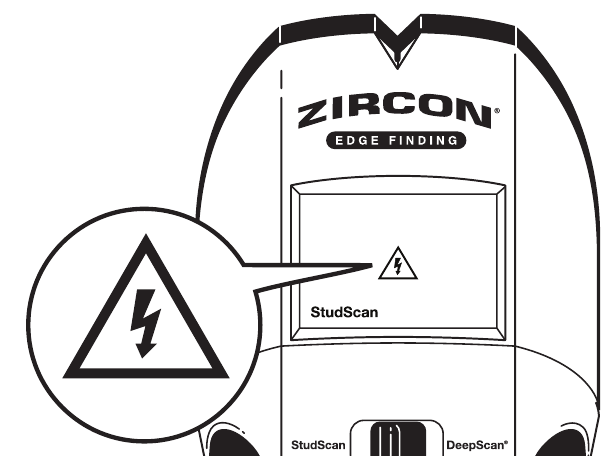

WIREWARNING® DETECTIE

WireWarning® detectie werkt continu in de StudScan- en DeepScan®-modi. Wanneer er actieve AC-spanning wordt gedetecteerd, verschijnt de WireWarning®-indicator op het display. Als het scannen begint boven een actieve AC-draad, knippert de WireWarning®-indicator continu. Wees uiterst voorzichtig in deze omstandigheden of wanneer er actieve AC aanwezig is.
WIREWARNING® DETECTIE


Elektrische velddetectoren detecteren mogelijk geen actieve AC-draden als er vocht in de muur aanwezig is, of als draden zich meer dan 50 mm van het gescande oppervlak bevinden, in plastic leidingen of achter een multiplex schuifmuur of metalen wandbekleding.


NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE DRADEN IN DE MUUR ZITTEN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE STROOM-, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

NUTTIGE TIPS

(Zie ook WERKINGSTIPS)

Situatie Waarschijnlijke oorzaken Oplossingen
Target Indication (Doelaanduiding) balken knipperen en het apparaat piept continu.
  • Scan is begonnen op een dicht deel van de muur of boven een balk.
  • Apparaat niet plat tegen de muur.
  • Apparaat gekanteld of opgetild tijdens het scannen. (Al deze factoren beïnvloeden de juiste kalibratie.)
  • Scanoppervlak is te dicht of te nat voor het apparaat om te werken.
  • Schakel het apparaat uit, verplaats het 7–8 cm, druk op de Power-knop (Aan/Uit-knop) en begin opnieuw.
  • Plaats op ruwe oppervlakken een dun stuk karton op de muur en scan eroverheen om het apparaat soepeler te laten glijden.
  • Houd de hand minstens 15 cm van het apparaat verwijderd tijdens het kalibreren en scannen. Houd het apparaat vast met duim en wijsvinger niet hoger dan de handgrepen. Zorg ervoor dat u uw vingers niet beweegt na de kalibratie.
  • Houd het apparaat altijd parallel aan de balk en beweeg het loodrecht op de balk die u probeert te lokaliseren.
  • Als u het apparaat gebruikt op een muur die recentelijk is geplakt, geverfd of behangen, geef het dan de tijd om te drogen en probeer het opnieuw.

Kan geen balken detecteren in de StudScan-modus.

Middelste (binnenste) Target Indication (Doelaanduiding) balken gaan aan of knipperen in de StudScan-modus.
  • De muur is bijzonder dik of dicht.
  • Schakel over naar de DeepScan®-modus om de balk te lokaliseren.
  • Interpreteer het paar LCD-balken dat zich het dichtst bij het midden bevindt als balkrand.
Het READY (KLAAR) pictogram gaat aan, maar bij het scannen doet het apparaat verder niets.
  • Het apparaat is mogelijk niet plat tegen de muur.
  • Als het in de DeepScan®-modus staat (DeepScan® brandt), heeft u mogelijk gekalibreerd boven een balk.
  • Houd het apparaat zo vast dat de twee Velcro®-strips op de achterkant contact maken met de muur.
  • Kalibreer het apparaat opnieuw op een andere plaats en scan het gebied opnieuw.
Werkt in de DeepScan®-modus en kan geen balken detecteren.
  • U heeft mogelijk gekalibreerd boven een balk. (De foutconditie is uitgeschakeld in de DeepScan®-modus omdat deze twee keer zo gevoelig is als StudScan.)
  • U houdt het apparaat mogelijk vast als een tv-afstandsbediening en richt het op de muur.
  • Verplaats het apparaat 7–8 cm en kalibreer opnieuw.
  • Houd het apparaat zo vast dat de twee Velcro®-strips op de achterkant contact maken met de muur.
Detecteert andere objecten dan balken.
  • Elektrische bedrading en metalen of plastic leidingen kunnen zich in de buurt van of in contact met het achteroppervlak van de muur bevinden.
  • Controleer op andere balken die op gelijke afstand aan weerszijden 30, 40 of 60 cm van elkaar liggen of op dezelfde balk op verschillende plaatsen direct boven of onder het eerste scangebied.
U vermoedt elektrische draden, maar detecteert er geen.
  • Draden kunnen worden afgeschermd achter metalen wandbekleding, multiplex schuifmuren of ander dicht materiaal, of in leidingen.
  • De draden zijn mogelijk niet actief.
  • Draden dieper dan 50 mm vanaf het oppervlak worden mogelijk niet gedetecteerd.
  • Wees extra voorzichtig als het gebied multiplex, dikke houten achtergrond achter gipsplaat of dikkere muren dan normaal heeft.
  • Als een schakelaar een stopcontact bedient, zorg er dan voor dat deze AAN staat voor detectie, maar uitgeschakeld is wanneer u in de buurt van elektrische draden werkt.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.
Het spanningsdetectiegebied lijkt veel groter dan de daadwerkelijke draad (alleen AC).
  • Spanningsdetectie kan zich op gipsplaat tot 30 cm van elke kant van een daadwerkelijke elektrische draad verspreiden.
  • Om de detectie te beperken, schakelt u het apparaat uit en weer in aan de rand van waar de draad is gedetecteerd en scant u opnieuw.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.

DeepScan, SpotLite, StudSensor, WireWarning en Zircon zijn geregistreerde handelsmerken of handelsmerken van Zircon Corporation.
Bezoek www.ZirconEurope.com voor de meest actuele instructies.
