Zircon StudSensor 70 - Handleiding voor het vinden van stijlen in het midden

Inhoud

OVERZICHT

OVERZICHT

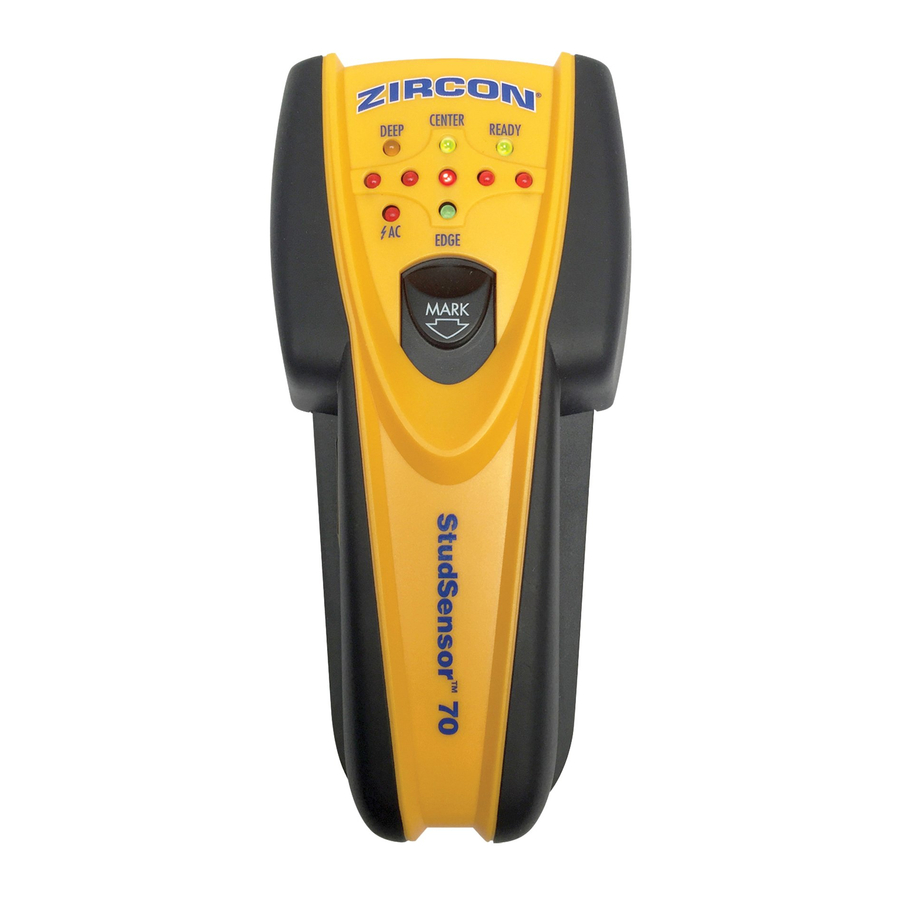

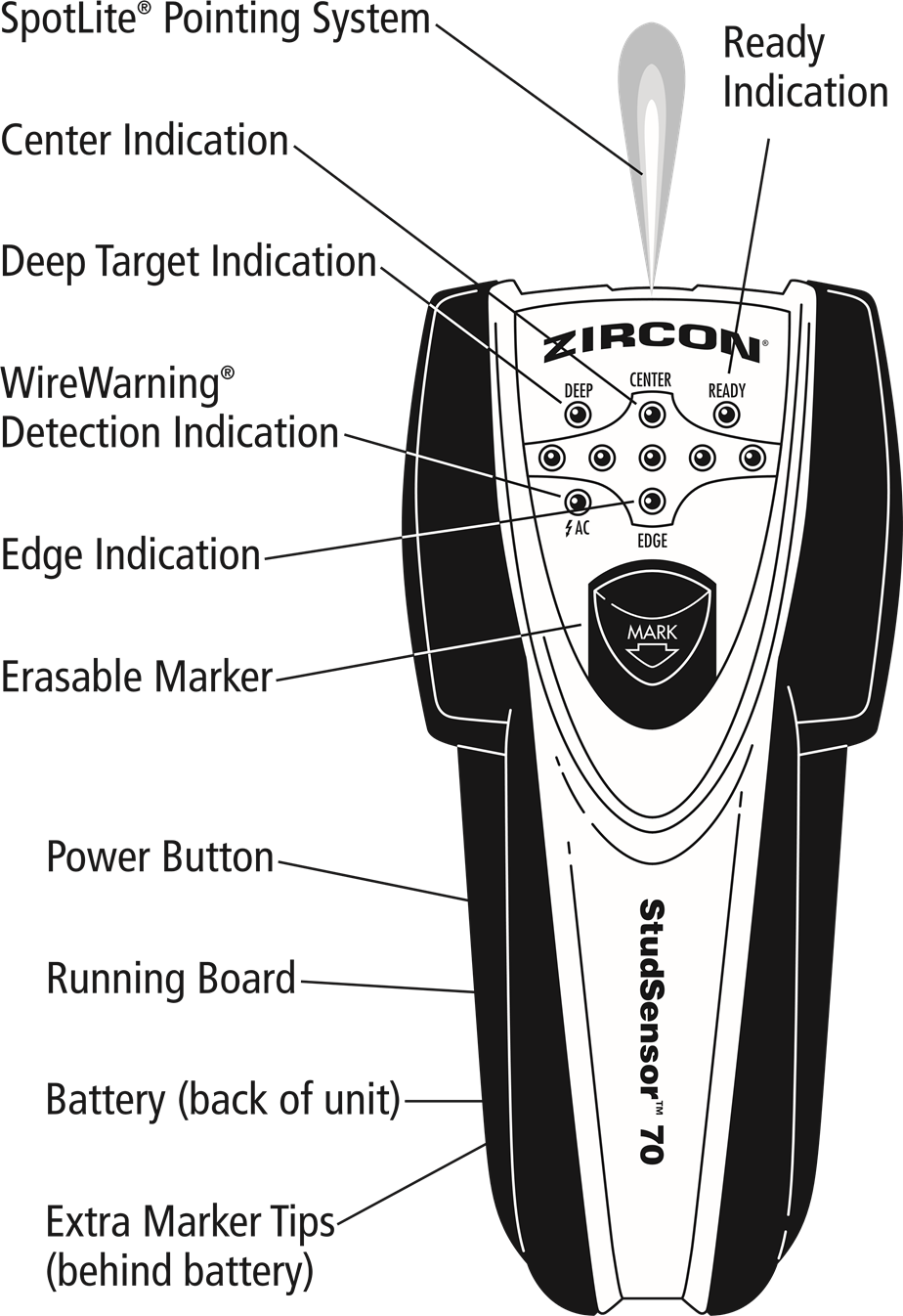

De Zircon StudSensor™ 70 detecteert in één stap zowel het midden als de randen van houten en metalen stijlen en balken in muren, vloeren en plafonds. Het beschikt over een duurzame, slagvaste behuizing en een gepatenteerd SpotLite® Pointing System.

WireWarning® detectie detecteert en waarschuwt automatisch voor actieve AC-draden. Wanneer AC-spanning wordt gedetecteerd, licht het WireWarning® pictogram op.

Opmerking: Dit product is uitsluitend bedoeld voor gebruik met een optimaal spanningsbereik van 110–127 V.

DE BATTERIJ PLAATSEN

DE BATTERIJ PLAATSEN

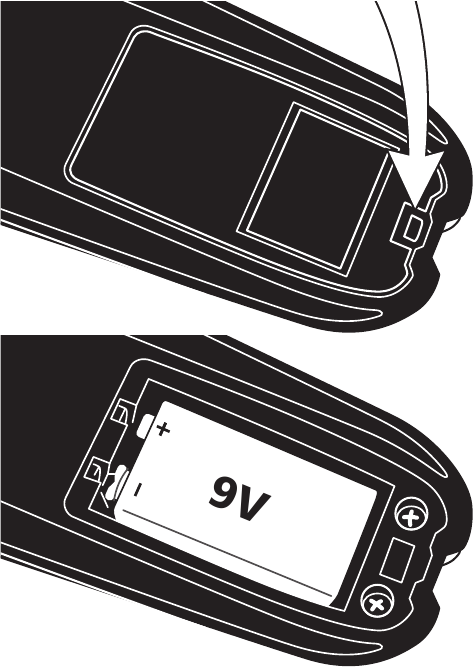

Druk met uw vinger of een munt op de ontgrendeling van het batterijklepje en til omhoog om het klepje te verwijderen.

Plaats een gloednieuwe 9V alkalinebatterij in het compartiment en druk op zijn plaats.

Plaats het batterijklepje terug en klik dicht.

BEDIENINGSTIPS

Voor optimale scanresultaten is het belangrijk om de StudSensor™ 70 correct vast te houden en langzaam te bewegen tijdens het scannen. De volgende tips leveren nauwkeurigere scanresultaten op:

  • Pak de handgreep vast met uw duim aan de ene kant en uw vingers aan de andere kant. Zorg ervoor dat uw vingertoppen op of boven de treeplank rusten en het te scannen oppervlak of de scankop van het gereedschap niet raken.
  • Houd het gereedschap recht omhoog en omlaag, evenwijdig aan de stijlen, en draai het gereedschap niet.

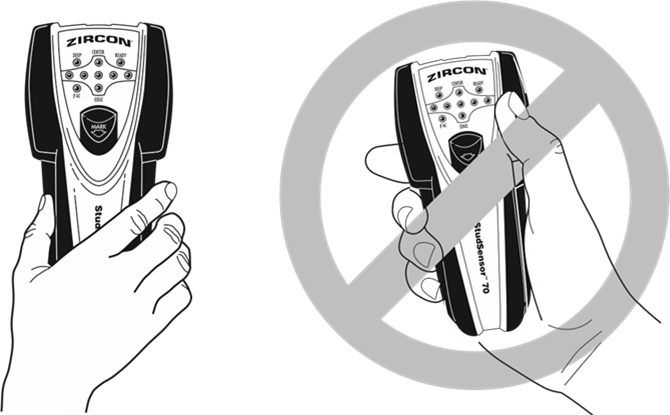

    BEDIENING
  • Houd het gereedschap plat tegen de muur en wiebel of kantel het gereedschap niet wanneer u langzaam over het te scannen oppervlak schuift.
  • Vermijd het plaatsen van uw andere hand, of enig ander deel van uw lichaam, op het te scannen oppervlak. Dit zal de prestaties van het gereedschap beïnvloeden.
  • Als u onregelmatige scanresultaten ontvangt, kan dit het gevolg zijn van vochtigheid, vocht in de muurholte of gipsplaat, of recent aangebrachte verf of behang dat nog niet volledig droog is. Hoewel het vocht niet altijd zichtbaar is, zal het de sensoren van het gereedschap beïnvloeden. Wacht een paar dagen tot de muur is uitgedroogd.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner deze op dezelfde manier detecteren als stijlen. Wees altijd voorzichtig bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
  • Om verrassingen te voorkomen, moet u er rekening mee houden dat stijlen of balken normaal gesproken 41 of 61 cm (16 of 24 inch) van elkaar verwijderd zijn en 38 mm (1½ inch) breed zijn. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen stijl, balk of brandonderbreking.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.

VERSCHILLENDE OPPERVLAKKEN SCANNEN

Vers geverfde muren: Het kan een week of langer duren voordat ze na het aanbrengen droog zijn.

Behang: De StudSensor™ 70 functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Het kan enkele weken duren voordat behang na het aanbrengen droog is.

Extreem gestructureerde muren of akoestische plafonds: Wanneer u een plafond of muur met een oneffen oppervlak scant, plaatst u dun karton op het te scannen oppervlak en scant u over het karton. Kalibreer, met karton op zijn plaats, in de modus Hoge gevoeligheid.
VERSCHILLENDE OPPERVLAKKEN SCANNEN

Houten vloeren, ondervloeren of gipsplaten over multiplex bekleding: Gebruik de modus Hoge gevoeligheid en beweeg het gereedschap langzaam.

Lat & pleister: Vanwege onregelmatigheden in de dikte van het pleister wordt dit gereedschap niet aanbevolen voor gebruik op lat & pleister.

StudSensor™ 70 kan niet scannen naar houten stijlen en balken door beton, tapijt en vulling. In de Stud Scan-modus kan de StudSensor™ 70 NIET door dichte materialen zoals glas, keramische tegels en folie scannen.

Opmerking: De detectiediepte en -nauwkeurigheid kunnen variëren als gevolg van vocht, de inhoud van materialen, de muurtextuur en verf. Alleen voor gebruik binnenshuis.


Vertrouw niet uitsluitend op de detector om items achter het gescande oppervlak te lokaliseren. Gebruik andere informatiebronnen om items te lokaliseren voordat u het oppervlak binnendringt. Dergelijke aanvullende bronnen omvatten bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en in standaard stijlplaatsingspraktijken van 41 en 61 cm (16 en 24 inch).

HET GEREEDSCHAP INSCHAKELEN/KALIBREREN

Plaats de StudSensor™ 70 plat tegen de muur en houd vervolgens de aan/uit-knop (Power button) ingedrukt. Na voltooiing van de kalibratie worden het SpotLite® Pointing System en de zoemer kort geactiveerd en begint het gereedschap met continue metingen.

Opmerking: Het is belangrijk om te wachten tot de kalibratie is voltooid (1–2 seconden) voordat u de scanner verplaatst.

ACT™ (Auto Correcting Technology): Tijdens het scannen zal het gereedschap zichzelf indien nodig provisioneel herkalibreren. Deze herkalibratie is meestal transparant en er wordt geen indicatie gegeven.

EEN STIJL VINDEN

Begin altijd met de scanner plat tegen de muur en druk vervolgens op de aan/uit-knop (Power button). Wacht tot de pieptoon bevestigt dat de kalibratie is voltooid voordat u het gereedschap verplaatst.

Schuif het gereedschap langzaam over het oppervlak. De EDGE LED licht op en geeft de locatie van de stijlrand aan.

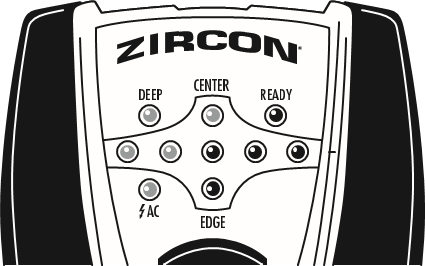

EEN STIJL VINDEN - Stap 1

Blijf het gereedschap verschuiven. Wanneer het midden van de stijl is gelokaliseerd, klinkt de zoemer en lichten zowel de CENTER LED als de SpotLite® op.

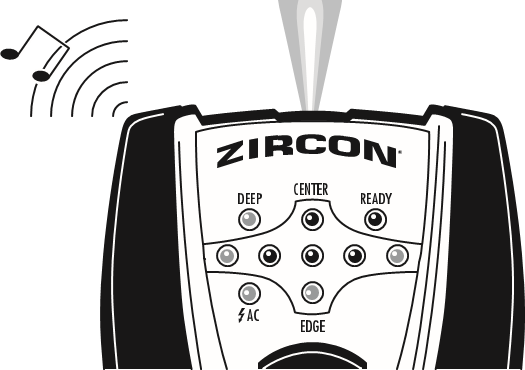

EEN STIJL VINDEN - Stap 2

In het geval van diepere stijlen (dikkere muren) branden alleen de drie middelste en CENTER LED's wanneer het midden van de stijl is gelokaliseerd. Als u nog steeds geen stijl kunt vinden, probeer dan de volgende stap.

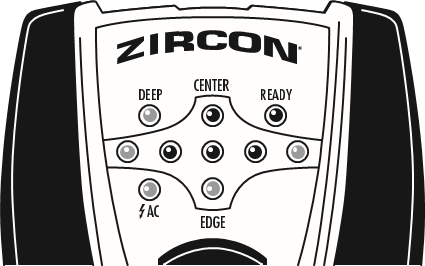

EEN STIJL VINDEN - Stap 3

Opmerking: Het gereedschap kan andere objecten achter de muur detecteren, zoals leidingen en buizen. Zie Sectie Bedieningstips voor manieren om te bevestigen dat u een stijl hebt gevonden.

PROBLEMEN MET HET LOKALISEREN VAN EEN STIJL? PROBEER DE MODUS HOGE GEVOELIGHEID

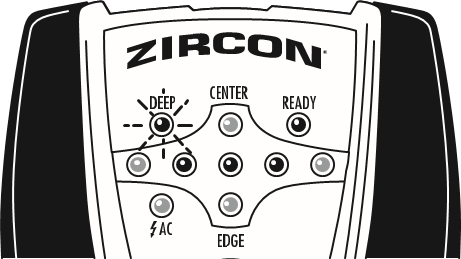

Als u na het volgen van stap 4 problemen ondervindt bij het lokaliseren van een stijl, kan het zijn dat de stijl diep zit (de muren zijn dik). Terwijl het gereedschap nog steeds plat tegen de muur is geplaatst en is ingeschakeld, laat u de aan/uit-knop (Power Button) snel (binnen één seconde) los en drukt u er opnieuw op. De scanner gaat naar de modus Hoge gevoeligheid en de DEEP LED knippert continu. Het midden van een zeer diepe stijl wordt aangegeven door de drie middelste LED's die oplichten.

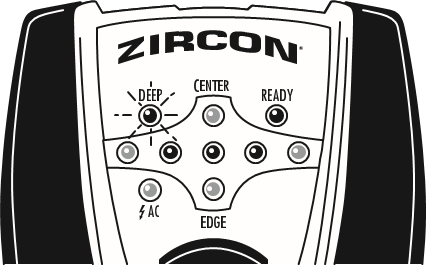

MODUS HOGE GEVOELIGHEID

HET MIDDEN VAN DE STIJL MARKEREN

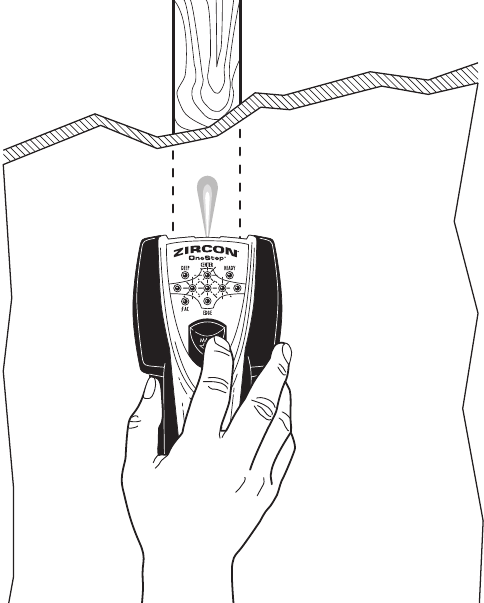

Zodra een object is gelokaliseerd, markeert u de locatie door met uw vingertop voorzichtig aan de MARK-knop te trekken. Er komt een potloodpunt uit de voorkant van de handgreep, waardoor een korte, uitwisbare lijn op de muur wordt geplaatst.
HET MIDDEN VAN DE STIJL MARKEREN

WIREWARNING® DETECTIE

Zircons WireWarning® detectie werkt continu. Wanneer er actieve AC-spanning wordt gedetecteerd, licht de WireWarning® LED op.

Als het scannen begint boven een actieve AC-draad, knippert de WireWarning® LED continu. Wees uiterst voorzichtig in deze omstandigheden of wanneer er actieve AC aanwezig is.

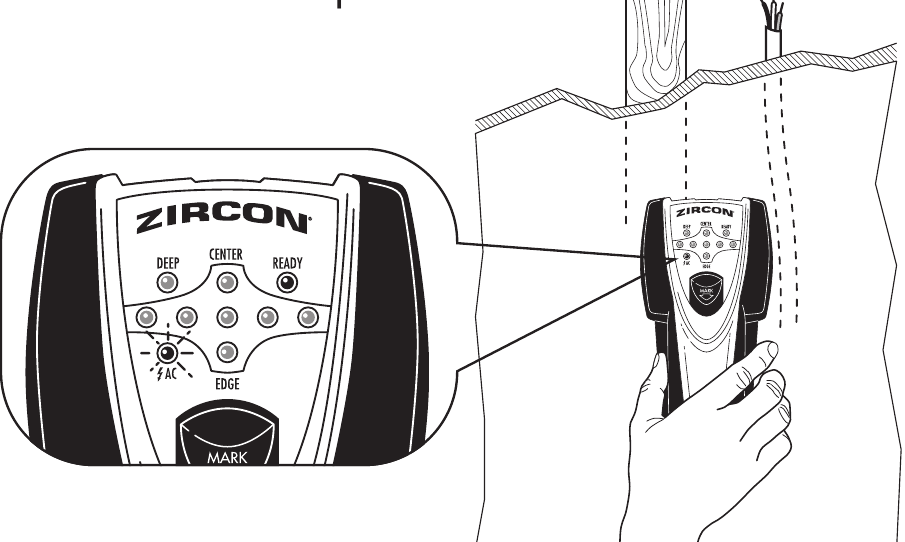

WIREWARNING DETECTION


Elektrische veldlocators detecteren mogelijk geen actieve AC-draden als draden zich meer dan 51 mm (2 inch) van het gescande oppervlak bevinden, in beton, ingekapseld in een buis, aanwezig achter een multiplex shear-wand of metalen wandbekleding, of als er vocht aanwezig is in de omgeving of het gescande oppervlak.


NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE DRAADEN IN DE MUUR ZIJN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE STROOM-, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.

MARKERPUNTEN VERVANGEN

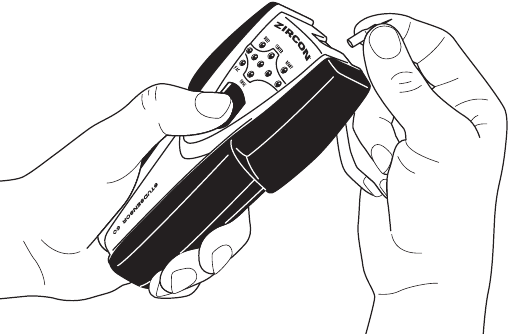

MARKERPUNTEN VERVANGEN

Verwijderen: Trek aan de MARK-knop en houd deze vast om de markerpunt volledig uit te schuiven. Pak de marker vast en trek hem van de markerpost.

Vervangen: Trek aan de MARK-knop en houd deze vast om de markerpost volledig uit te schuiven. Duw de nieuwe marker op de markerpost.

Opmerking: Er zijn twee reservemarkers opgeslagen in het batterijcompartiment. Extra markerpunten kunnen worden besteld bij de klantenservice van Zircon op 1-800-245-9265.

NUTTIGE TIPS (Zie ook Bedieningstips)

Situatie Waarschijnlijke oorzaak Oplossing
Geen indicaties.
  • Geen stijlen in dat gebied.
  • Geen, of bijna lege, batterij in gereedschap.
  • Verplaats het gereedschap enkele centimeters (12–13 cm) naar links of rechts en begin opnieuw.
  • Vervang door een gloednieuwe 9V alkalinebatterij.
Lampjes beginnen te knipperen en het apparaat piept herhaaldelijk.
  • Gereedschap niet plat tegen de muur.
  • Gereedschap gekanteld of opgetild tijdens het scannen. (Al deze factoren hebben invloed op de juiste kalibratie.)
  • Het scanoppervlak is te dicht of te nat voor het apparaat om te werken.
  • Wanneer u een oneffen oppervlak scant, plaatst u dun karton op het te scannen oppervlak en scant u over het karton in de modus Hoge gevoeligheid.
  • Pak de handgreep vast met uw duim aan de ene kant en uw vingers aan de andere kant, zonder het te scannen oppervlak of de scankop van het gereedschap aan te raken.
  • Houd het gereedschap recht omhoog en omlaag, evenwijdig aan de stijlen, en draai het gereedschap niet.
  • Als u het gereedschap gebruikt op een recentelijk getapete, geverfde of behangen muur, wacht dan tot het droog is en probeer het opnieuw.
  • Terwijl het gereedschap nog aan staat, laat u de aan/uit-knop (Power button) snel los en drukt u er opnieuw op om de modus Hoge gevoeligheid te activeren.
Detecteert andere objecten dan stijlen.
  • Elektrische bedrading en metalen of plastic leidingen kunnen zich in de buurt van of in contact met de achterkant van de muur bevinden.
  • Controleer op andere stijlen die op gelijke afstand aan weerszijden van 30, 41 of 61 cm (12, 16 of 24 inch) van elkaar staan, of controleer op dezelfde stijl op verschillende plaatsen direct boven of onder de eerste bevinding. Stijlen lopen recht omhoog en omlaag van vloer tot plafond, terwijl leidingen van richting kunnen veranderen.
  • Een stijlmeting zou ongeveer 38 mm (1½ inch) van elke rand meten; alles wat groter of kleiner is, is waarschijnlijk geen stijl als het niet in de buurt van een deur of raam is.
U vermoedt elektrische draden, maar detecteert er geen.
  • Draden zijn afgeschermd door metalen buizen, een gevlochten draadlaag, achter metalen wandbekleding, multiplex shear-wand of ander dicht materiaal.
  • Draden zijn mogelijk niet actief.
  • Draden die zich dieper dan 51 mm (2 inch) van het oppervlak bevinden, worden mogelijk niet gedetecteerd.
  • Wees extra voorzichtig als het gebied multiplex, dikke houten achterkant achter gipsplaat of dikkere dan normale muren heeft.
  • Als een schakelaar een stopcontact bedient, zorg er dan voor dat deze AAN staat voor detectie, maar uitgeschakeld is wanneer u in de buurt van elektrische draden werkt.
Wees VOORZICHTIG bij het spijkeren, zagen of boren in muren, vloeren en plafonds waar deze items aanwezig kunnen zijn.
Het spanningsdetectiegebied is te groot.
  • Spanningsdetectie kan zich op gipsplaat tot 30 cm (12 inch) van elke kant van een daadwerkelijke elektrische draad verspreiden.
  • Om de detectie te verfijnen, schakelt u het gereedschap uit en weer in aan de rand van waar de draad is gedetecteerd en scant u opnieuw.
