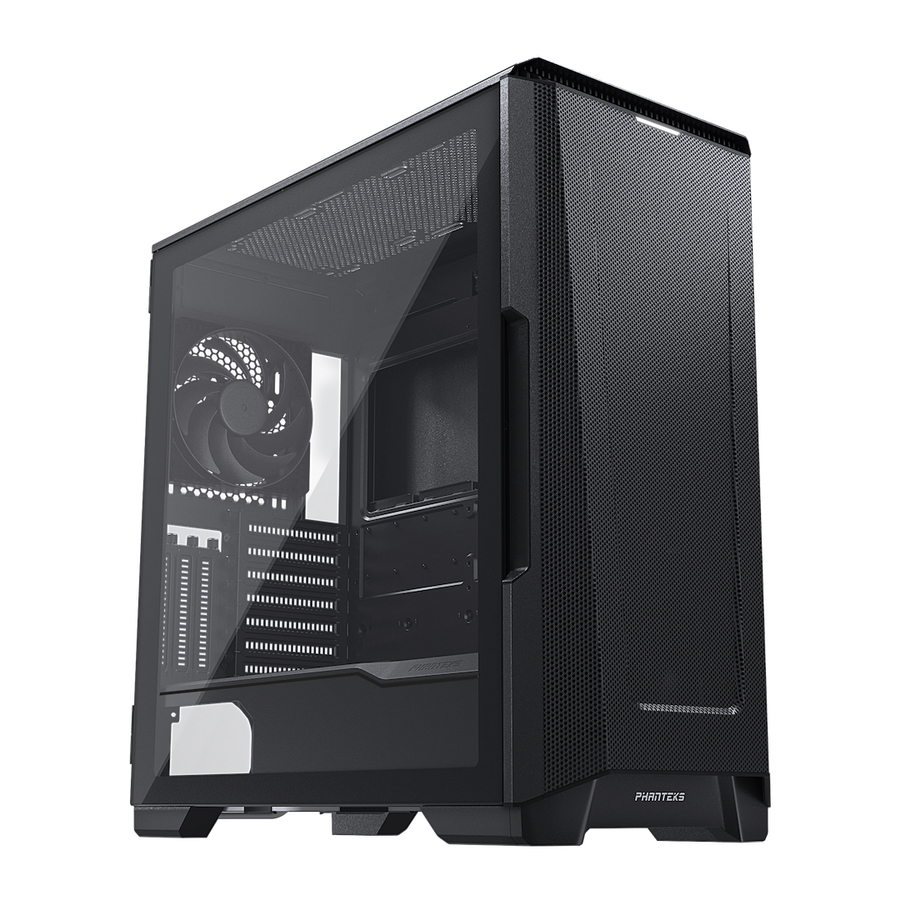

Phanteks ECLIPSE PH-EC500ATG_/BK/DBK/DWT Installatiehandleiding

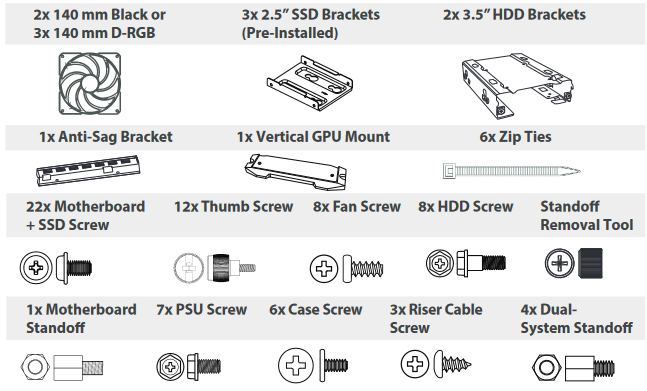

INBEGREPEN ACCESSOIRES

PRODUCTOVERZICHT

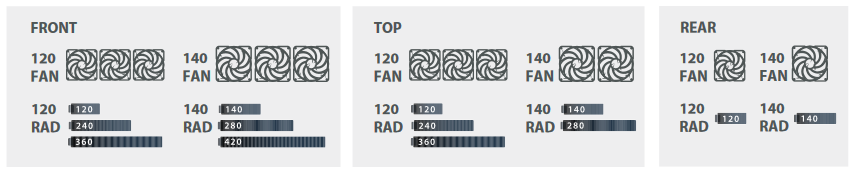

RUIMTE
CPU-koelerhoogte 190 mm
GPU-ruimte 435 mm
Ruimte voor radiator aan de voorkant 95 mm
Ruimte voor radiator aan de bovenkant 65 mm

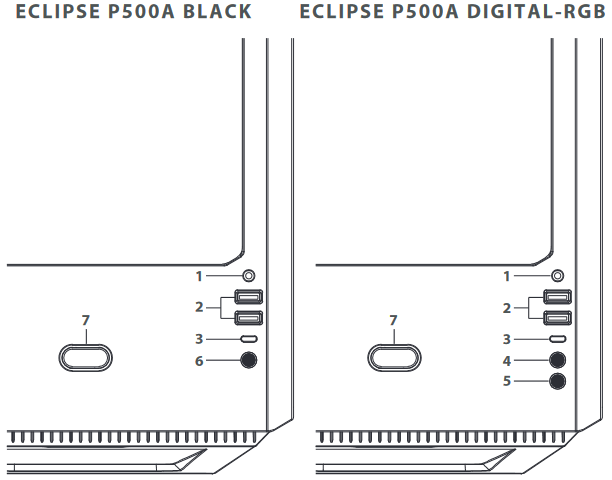

FRONT I/O FUNCTIES

1. Koptelefoon / Microfoon
2. USB 3.0
3. USB-C Gen 2
4. D-RGB Kleur (P500A-D only)
5. D-RGB Modus (P500A-D Only)
6. Reset Button (Resetknop) (P500A Only)
7. Power Button (Aanknop)

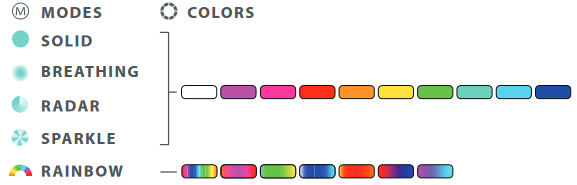

Digital-RGB BEDIENING

(P500A_D MODEL)

Press and hold the mode button to turn off LEDs (Houd de modusknop ingedrukt om de LED's uit te schakelen)
Press again to turn on (Druk nogmaals om in te schakelen)

INSTALLATIE VOORBEREIDING

STAP 1. CHASSIS PANELEN VERWIJDEREN

1. OPEN HET LINKERZIJPANEEL EN TIL HET PANEEL OMHOOG OM HET TE VERWIJDEREN.

2. DRAAI DE DUIMSCHROEVEN OP HET RECHTERZIJPANEEL LOS EN SCHUIF HET PANEEL ERAF.

3. VERWIJDER HET VOORPANEEL DOOR AAN HET PANEEL VAN ONDER TE TREKKEN


HARDWARE INSTALLATIE

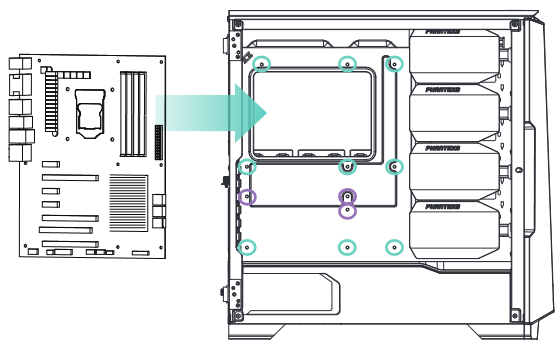

STAP 2. MOEDERBORD INSTALLATIE

INSTALLEER HET MOEDERBORD MET 9X MOEDERBORD SCHROEVEN

-MONTAGE POSITIES VOOR M-ATX MOEDERBORDEN

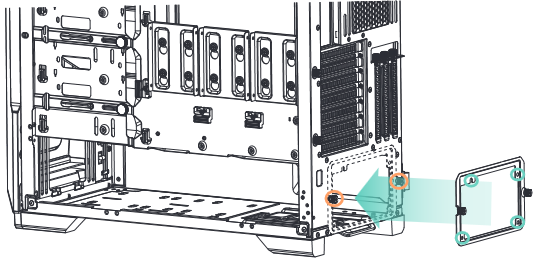

STAP 3. VOEDING INSTALLATIE

DE VOEDING WORDT AAN DE ACHTERKANT VAN HET CHASSIS GEÏNSTALLEERD, DRAAI DE DUIMSCHROEVEN LOS OM DE PSU-BEUGEL TE VERWIJDEREN, INSTALLEER DE PSU OP DE BEUGEL MET 4x PSU-SCHROEVEN

Sluit alle kabels aan die je nodig hebt voor je build in de voeding voordat je deze installeert voor een eenvoudigere installatie

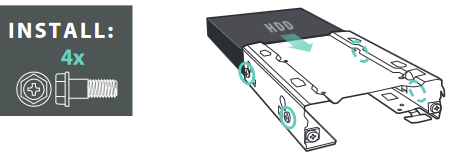

STAP 4. OPSLAG INSTALLATIE - 3.5" HDD

1. INSTALLEER DE HDD IN EEN PHANTEKS STAPELBARE 3.5'' HDD BEUGEL (2x INBEGREPEN)

2. STAPEL DE BEUGELS ALS JE ER MEER DAN EEN GEBRUIKT. SLA DEZE STAP OVER ALS DIT NIET HET GEVAL IS

3. OM EEN LADE UIT EEN STAPEL TE VERWIJDEREN, TIL JE DE VERGRENDELING OMHOOG EN TREK JE HEM ERUIT

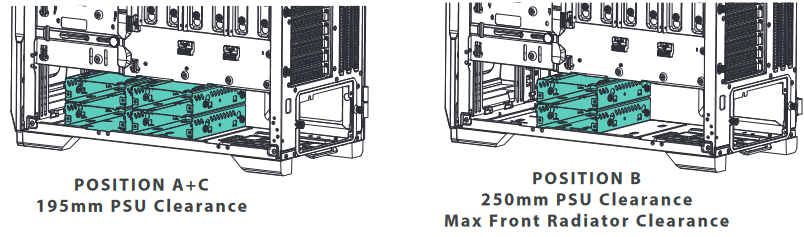

HET ONDERSTE COMPARTIMENT KAN 4X STAPELBARE HDD-LADEN BEVATTEN. *2x Stapelbare HDD-laden zijn inbegrepen.
POSITIE ''B'' BEPERKT DE PSU/VOORRADIATORRUIMTE NIET, POSITIE ''A'' IS ALLEEN GESCHIKT VOOR VENTILATOREN AAN DE VOORKANT.

HET HOOFDVAK KAN 6X STAPELBARE HDD-LADEN BEVATTEN.

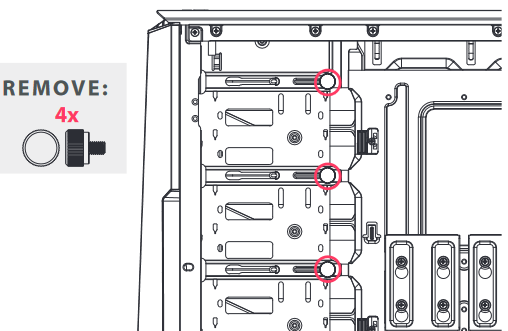

1. VERWIJDER DE KABELAFDEKKING(EN) OM DE HDD-BEVESTIGINGSPUNTEN ZICHTBAAR TE MAKEN

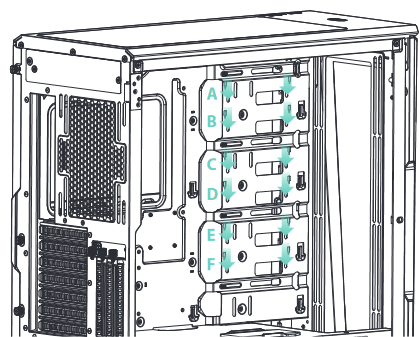

2. MONTEER DE ENKELE (GESTAPELDE) HDD-BEUGELS OP DE POSITIE

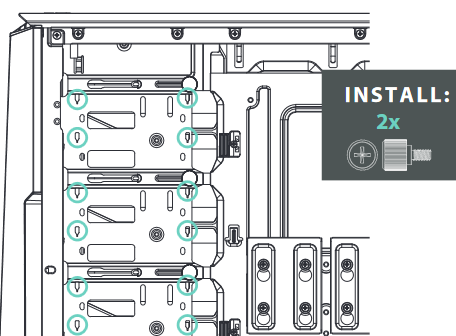

3. ZEKER MET 2 DUIMSCHROEVEN

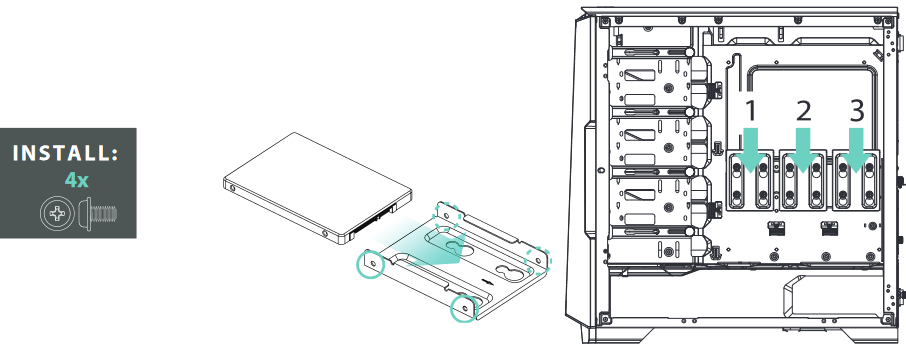

STAP 5. OPSLAG INSTALLATIE - 2.5" SSD

INSTALLEER DE SSD MET 4x SSD-SCHROEVEN EN MONTEER DEZE IN HET CHASSIS

STAP 6. GPU ANTI-SAG BEUGEL INSTALLATIE

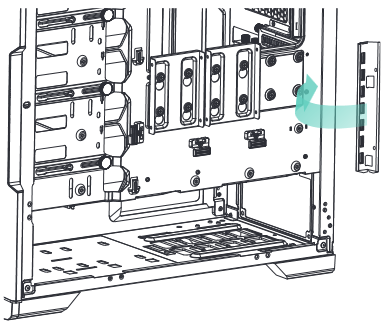

1. PLAATS DE GPU ANTI-SAG BEUGEL, ZORG ERVOOR DAT ALLE GPU- & PCI-KAARTEN VAN TEVOREN ZIJN GEÏNSTALLEERD

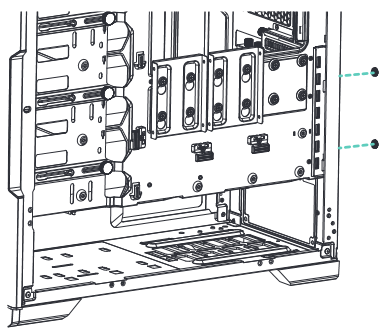

2. PLAATS DE DUIMSCHROEVEN ZONDER ZE VAST TE DRAAIEN

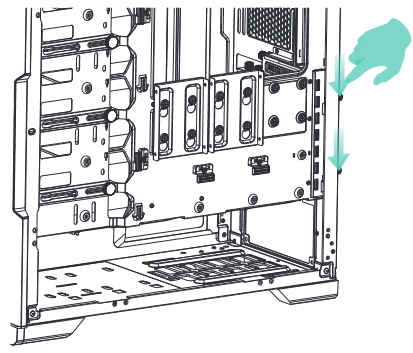

3. DRUK DE DUIMSCHROEVEN OMLAAG EN VERGRENDEL ZE IN DE JUISTE POSITIE


KABELAANSLUITING

STAP 7. MOEDERBORD AANSLUITINGEN

1. SLUIT DE HD-AUDIO & USB 3.0 KABELS AAN

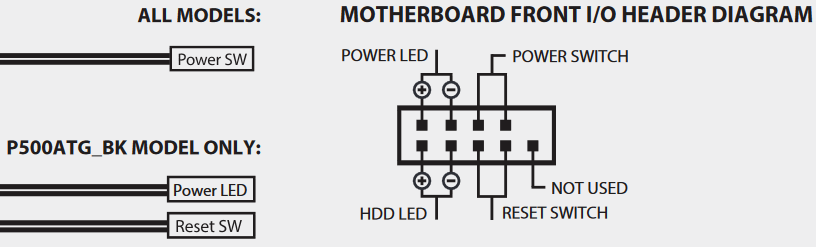

2. SLUIT DE FRONT I/O KABELS AAN OP DE FRONT I/O HEADER OP HET MOEDERBORD (ZIE HET FRONT I/O HEADER DIAGRAM VOOR ALGEMENE REFERENTIE)


Het diagram is een algemeen overzicht. Raadpleeg de handleiding van uw moederbord voor een nauwkeuriger overzicht van uw moederbord.

STAP 8. D RGB VERLICHTING P500A D RGB ONLY

1. SLUIT DE SATA-KABEL AAN OP DE VOEDING


SLUIT MEER D-RGB PRODUCTEN AAN

2. SLUIT DE D-RGB CONNECTOR AAN OP D-RGB PRODUCTEN


SYNCHRONISEER UW BEHUIZINGSVERLICHTING MET HET MOEDERBORD OPTIONEEL

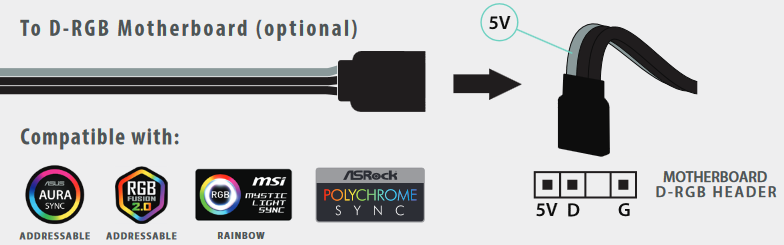

3. SLUIT DE MOEDERBORD D-RGB ADAPTER AAN OP HET MOEDERBORD


OPTIONELE UPGRADES

STAP 9. VERTICALE GPU MONTAGE - OPTIONEEL

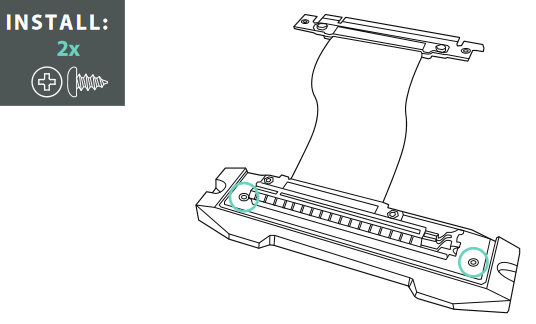

1. INSTALLEER DE RISER-KABEL MET 2x RISER-KABELSCHROEVEN

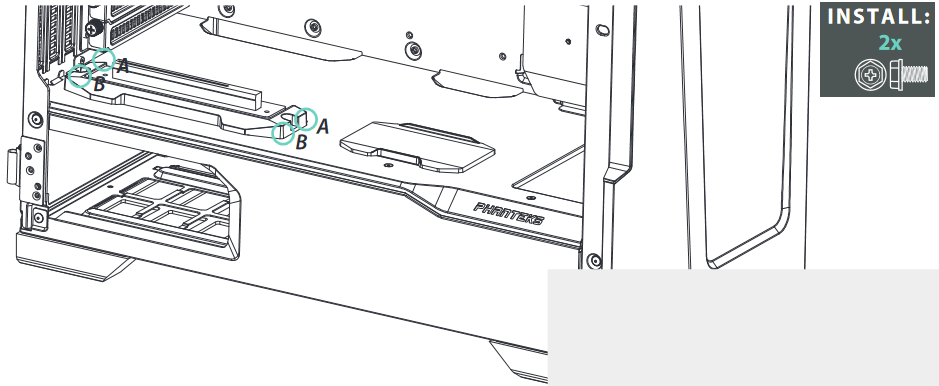

2. INSTALLEER VERTICALE GPU MONTAGE MET 2x ZESKANTSCHROEVEN


De GPU-montage heeft twee montageposities. Positie A zorgt voor betere luchtkoeling en 3-slots GPU-kaarten.

STAP 10. EEN DUBBEL SYSTEEM INSTALLEREN - OPTIONEEL

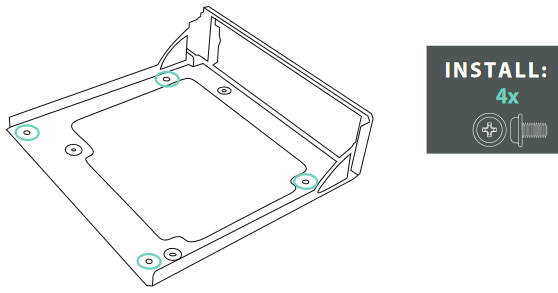

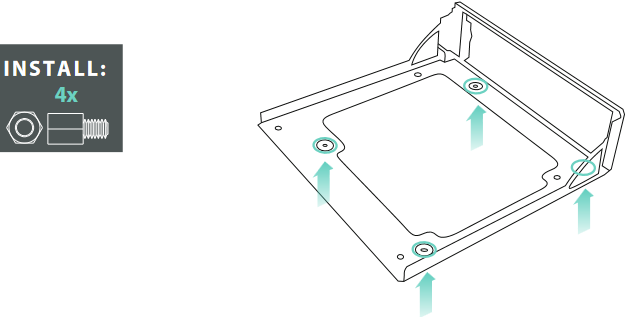

1. INSTALLEER 4x DUBBELE SYSTEEM STAND-OFFS AAN DE ONDERKANT VAN DE ITX-BEUGEL

2. INSTALLEER HET ITX-MOEDERBORD OP DE BEUGEL MET BEHULP VAN DE BIJGELEVERDE MOEDERBORD SCHROEVEN

3. SLUIT DE AAN/UIT-SCHAKELAAR & POWER LED CONNECTOR AAN OP HET MOEDERBORD

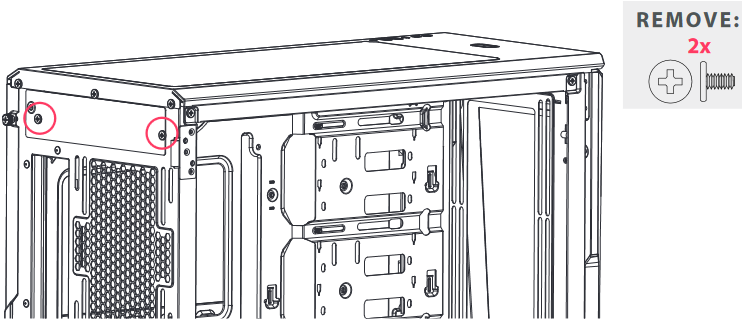

4. VERWIJDER DE DUBBELE SYSTEEMAFDEKKING VAN HET CHASSIS

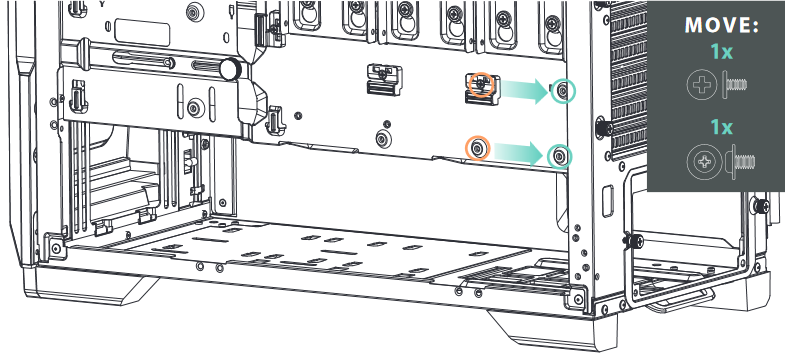

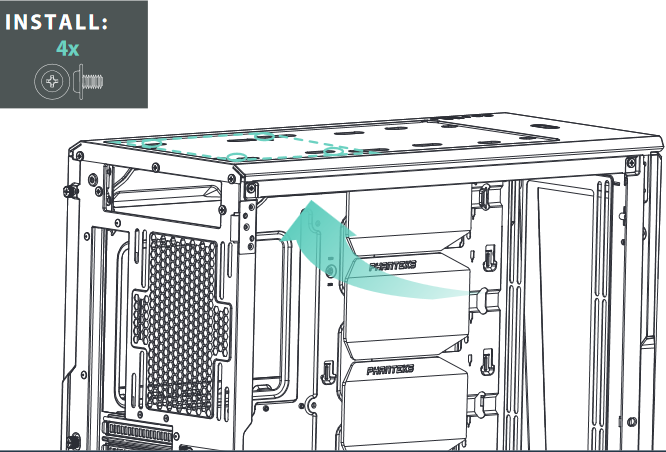

5. INSTALLEER DE ITX-BEUGEL MET 4x ITX-BEUGELSCHROEVEN

6. (OPTIONEEL) ALS U DE X16 RISER-KABEL GEBRUIKT OM EEN VERTICALE GPU OP HET TWEEDE SYSTEEM TE INSTALLEREN, VERPLAATS DAN DE KLITTENBANDSLUITING VOOR EENVOUDIGE RISER-KABELROUTING
   (RISER-KABEL APART VERKRIJGBAAR)
