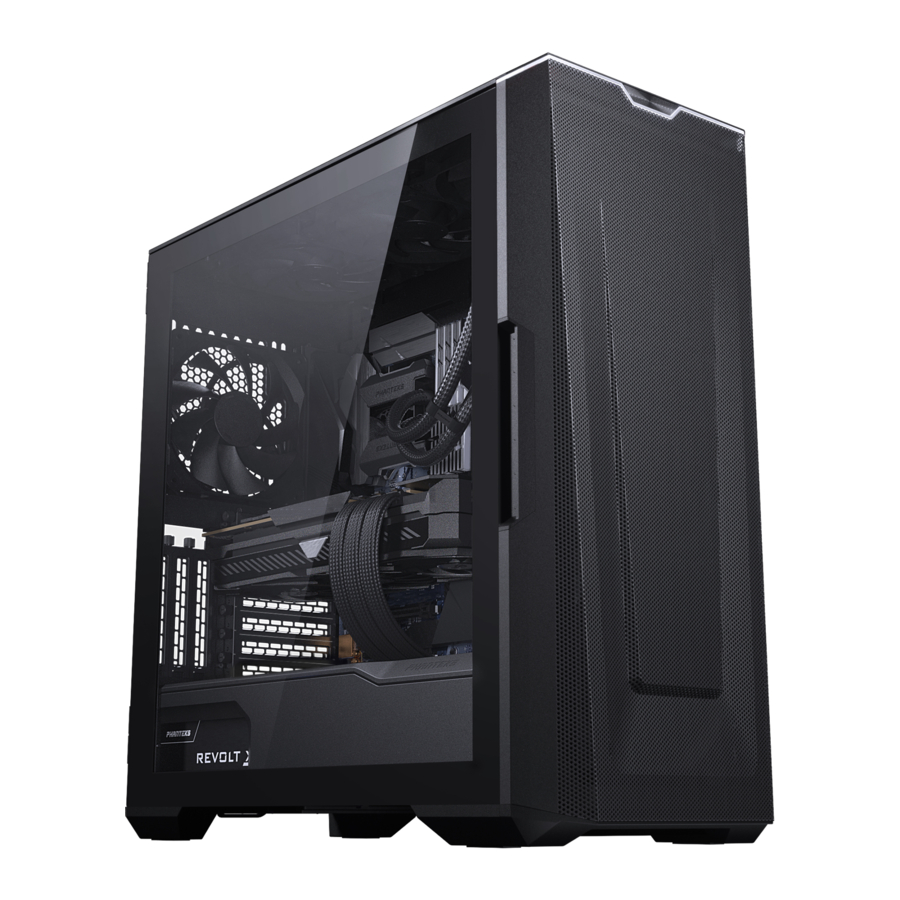

Phanteks Eclipse G500A - PC Case Handleiding

INSTRUCTIES

Als je vragen hebt, neem dan contact met ons op via onze klantenservice of sociale media.

Deze handleiding is voor de volgende modellen:

Phanteks is niet verantwoordelijk voor schade die is ontstaan door een onjuiste installatie of gebruik van dit product.

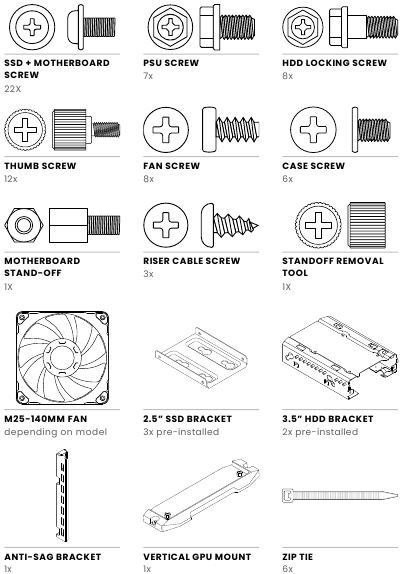

INBEGREPEN ACCESSOIRES

FRONT I/O

D-RGB BEDIENING

Alleen van toepassing op de volgende modellen:
PH-EC500GA_DBK01A & PH-EC500GA_DMW01A

LED'S UITSCHAKELEN
Houd de MODE button (knop) twee seconden ingedrukt om de LED's uit te schakelen, druk nogmaals om ze in te schakelen

LET OP | De D-RGB-bedieningsknoppen zijn uitgeschakeld wanneer ze zijn aangesloten op een moederbord.

VENTILATOR- & RADIATORONDERSTEUNING

PANEELVERWIJDERING

Het wordt aanbevolen om alle externe panelen te verwijderen voordat je met het installatieproces begint. De G500A wordt geleverd met opslagafdekpanelen die zich achter het rechterzijpaneel bevinden. Deze ondersteunen tot 6x 2,5" SSD's naast de 3x 2,5" SSD's die al in de beugels zijn geïnstalleerd.

LINKERZIJPANEEL

1. Open het linkerzijpaneel en til het omhoog om het te verwijderen.


RECHTERZIJPANEEL

2. Open het rechterzijpaneel en til het omhoog om het te verwijderen.


AFDEKPANELEN

3. Om toegang te krijgen tot de opslagruimte, druk je de clips op elk afdekpaneel naar beneden om deze los te maken.

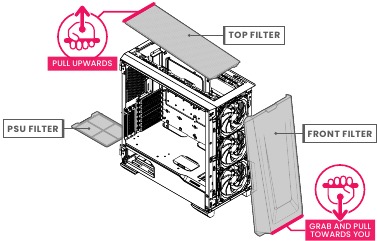

VOORPANEEL & STOFFILTERS

Verwijder het voorpaneel door het paneel van onderaf naar je toe te trekken. Het bovenste filter kan ook worden verwijderd door het aan de achterkant omhoog te trekken. Het PSU-filter kan worden verwijderd door het naar buiten te schuiven.

VENTILATORBEUGELS VOORKANT

De ventilatorbeugels aan de voorkant kunnen worden vastgezet in de 120 mm ventilatorpositie met 6x schroeven.

Uit de doos zijn de beugels ingesteld op een positie van 140 mm.

HARDWARE-INSTALLATIE

MOEDERBORD

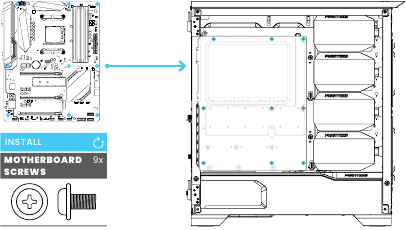

Installeer het ATX-moederbord met behulp van 9x moederbordschroeven. Voor M-ATX-moederborden volg je de instructies van het moederbord om de afstandsbussen naar de juiste positie te verplaatsen. Gebruik de 'stand-off removal tool' (tool voor het verwijderen van afstandsbussen) wanneer je een kleiner moederbord gebruikt.

VOEDING

PRO TIP
Sluit eerst alle benodigde kabels aan op de voeding voor een eenvoudigere installatie.

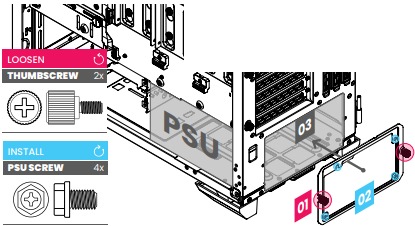

1. Verwijder eerst de PSU-beugel door de 2x duimschroeven los te draaien.
2. Installeer de voeding met 4x PSU-schroeven op de beugel.
3. Plaats deze terug in de behuizing en draai de 2x duimschroeven vast.

OPSLAG

2,5 SSD

1. Schuif de SSD-beugel omhoog om deze uit de behuizing te verwijderen.


3. Zet de SSD vast met 4x SSD-schroeven aan de SSD-beugel.


Voor nog meer opslagruimte bevestig je de SSD met 4x SSD-schroeven rechtstreeks op de panelen.

3,5 HDD

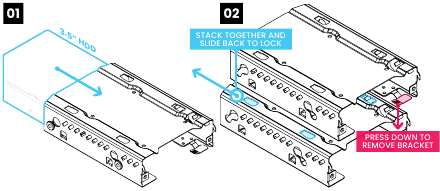

Schuif de 3,5" HDD in de HDD-kooi. Wanneer je 2x 3,5" HDD-beugels installeert, stapel je deze eerst voordat je ze in de behuizing plaatst.

Schuif de HDD-beugel in het onderste deel van de behuizing en zorg ervoor dat ze vastklikken wanneer ze zijn geïnstalleerd om er zeker van te zijn dat ze correct zijn geïnstalleerd.

PRO TIP
De HDD-lade kan ook een 2,5" SSD bevatten

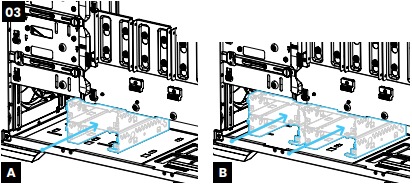

1. Verwijder de HDD-duimschroef om de kabelafdekking(en) aan de binnenkant van de behuizing te verwijderen.

2. Schuif de HDD-beugel erin en druk deze vervolgens omlaag om hem vast te zetten.

3. Gebruik 2x duimschroeven per beugel om de HDD-beugel te vergrendelen.


KABELS

Sluit de front I/O-kabels aan op het moederbord en de voeding.

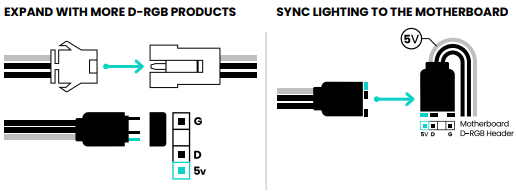

D-RGB-KABELS

Alleen van toepassing op de volgende modellen:
PH-EC500GA_DBK01A, PH-EC500GA_DMW01A & PH-EC500GA_DBK01B

Er kunnen meer D-RGB-verlichtingsproducten worden aangesloten op de geïntegreerde D-RGB-controller. Optioneel kan verlichting worden aangesloten en bediend via moederbordsoftware.

ANTI-SAG-BEUGEL

1. Zorg ervoor dat je alle GPU- & PCI-kaarten van tevoren hebt geïnstalleerd. Plaats de GPU-anti-sag-beugel aan de achterkant. Verwijder eerst de SSD-beugel voor gemakkelijke toegang.

2. Plaats de duimschroeven zonder ze vast te draaien.

3. Druk de schroeven handmatig omlaag (1) en vergrendel vervolgens de duimschroeven in de juiste positie (2).


OPTIONELE UPGRADE

INBEGREPEN VERTICALE GPU-BEVESTIGING
GEN 4 RISER-KABEL APART VERKRIJGBAAR PH-CBRS4.0_FL22
De G500A-behuizing ondersteunt de plaatsing van een verticale GPU met de meegeleverde verticale GPU-bevestiging. De verticale GPU-bevestiging heeft twee bevestigingsposities, A of B, zoals te zien is in stap 03.

1. Sluit de riser-kabel aan op de verticale GPU-bevestiging en zet deze vast met 2x lange riser-kabelschroeven.

2. Zet de verticale GPU-bevestiging op de behuizing vast met 2x PSU-schroeven.

3. 1. Positie A is geschikt voor 3-slots GPU-kaarten.

   2. Positie B is geschikt voor 2-slots GPU-kaarten.

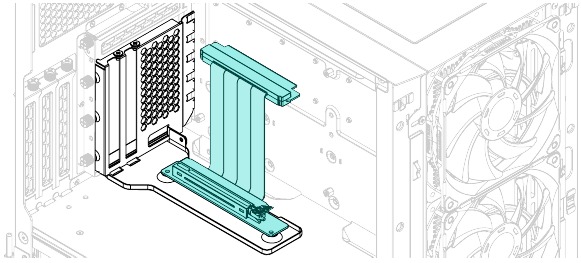

GEN 4 VERTICALE GPU-BEUGEL PH-VGPUKT4.0_03 (GEN 4.0 RISER-KABEL INBEGREPEN)
Als alternatief ondersteunt de G500A de Phanteks Verticale GPU-beugel die tot een 4 slots GPU ondersteunt. Ook plaatst deze beugel de GPU verder van het gehard glazen paneel voor een betere luchtstroom.
