Phanteks ENTHOO PRO (PH-ES614PTG BK) ENTHOO Series Handleiding

INLEIDING

Phanteks gelooft dat betekenisvolle ontwerpen ontstaan door de samensmelting van vorm en functie.

Neem even de tijd om de installatiehandleiding zorgvuldig door te nemen. Phanteks aanvaardt geen verantwoordelijkheid voor schade die is ontstaan door onjuiste installatie en onjuist gebruik van dit product. Dank u.

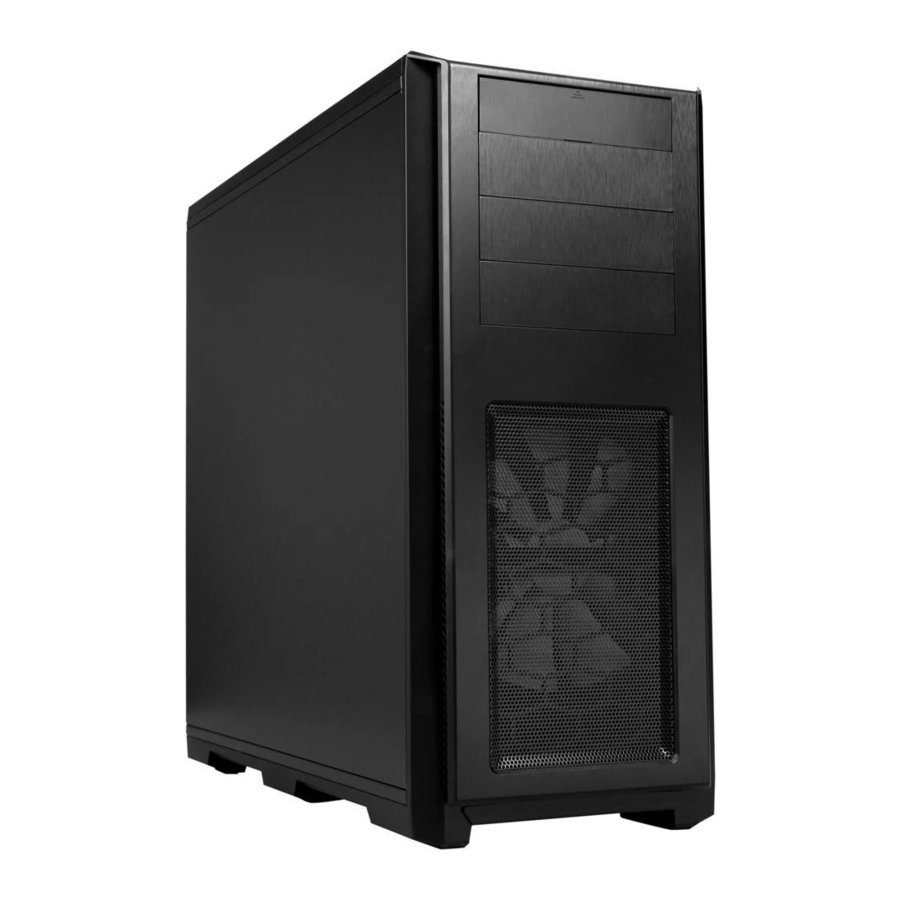

ENTHOO PRO TEMPERED GLASS EDITION
Voortbordurend op de erfenis van de Enthoo Series, is de Enthoo Pro een full tower case met veel rijke functies die zijn overgenomen van de bekroonde Enthoo Primo. Volledig zijpaneel van gehard glas om al uw componenten te laten zien.

SPECIFICATIES

CASE SPECIFICATIES

UITBREIDING & DRIVE BAYS

*Alleen PH-ES614PTG_SWT model

SPELING

UITGEBREIDE WEERGAVE

1. Chassis
2. Zijpaneel van gehard glas
3. Rechterzijpaneel
4. Voorpaneel
5. ODD-afdekking
6. Stoffilters onderkant
7. Bovenpaneel
8. Phanteks logoplaat
9. Mesh-afdekking voorkant
10. Harde schijfkooi
11. SSD-beugel (2x)
12. PH-F140
13. Stoffilters voorkant
14. I/O-poorten
15. Mesh-afdekking bovenkant met stoffilter
16. PSU-afdekking
17. Reservoirbeugel
18. Voetjes onderkant
19. PH-F120 & PH-FF120RGBP*


*Alleen PH-ES614PTG_SWT model

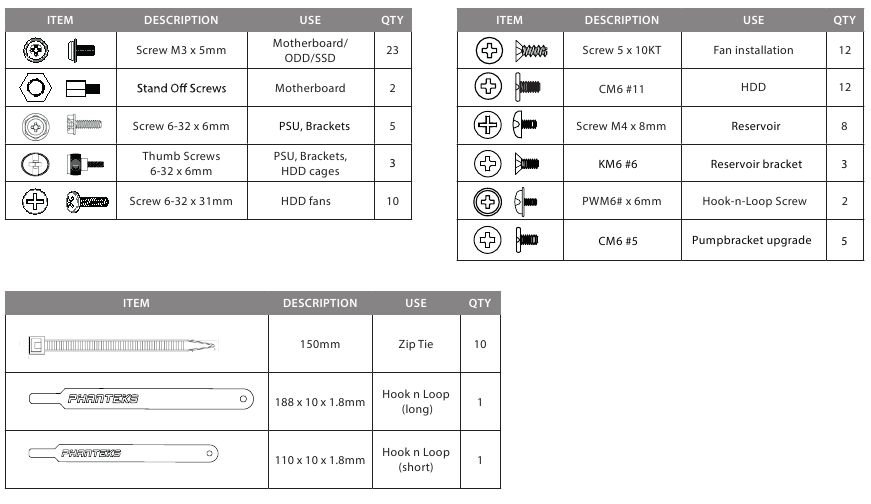

ACCESSOIRES

BEUGELS

SSD-beugel (2x)

Reservoirbeugel

PSU-afdekking

I/O-POORTEN EN VOORPANEEL

1. USB 3.0
2. USB 2.0
3. Microfoon
4. Hoofdtelefoon
5. Stroom reset
6. LED-schakelaar
7. Aan/uit-knop/HDD LED

*RGB LED-bediening (6) Instructies:

	Lang indrukken: Aan/Uit
	Kort indrukken (<1sec): Kies LED-kleur (10 kleuren)
	2 seconden indrukken: Kies modus Modus 1: Statisch Modus 2: Ademend Modus 3: Kleurcyclus

AANSLUITINGEN

NAAR MOEDERBORD

NAAR PSU

NAAR PHANTEKS RGB LED-STRIPS

Sluit Phanteks' meerkleurige LED-strip / Halos ventilatorframes aan voor interieurverlichting.

PANEEL VERWIJDEREN

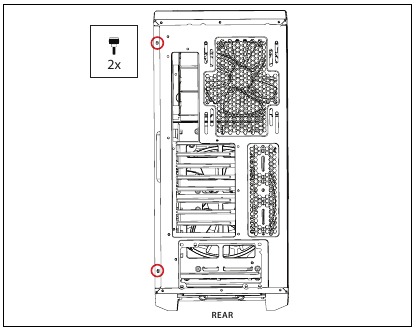

Draai de 2x duimschroeven los om de zijpanelen te verwijderen.

Draai de 2x duimschroeven los om het glazen paneel te verwijderen.

** Om schade aan de panelen te voorkomen, volgt u de stappen in de juiste volgorde.

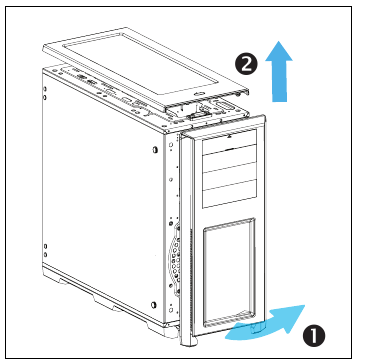

1. Trek naar buiten om het voorpaneel te verwijderen.
2. Trek omhoog om het bovenpaneel te verwijderen.

** Wees voorzichtig bij het verwijderen van het voorpaneel, de stroom-LED-draden zijn bevestigd aan het voorpaneel.

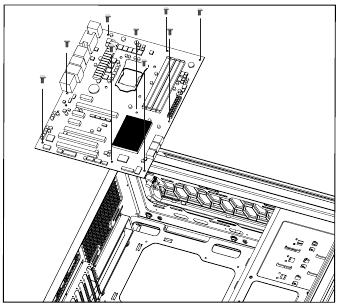

MOEDERBORDINSTALLATIE

1. Afstandsschroeven zijn vooraf geïnstalleerd voor ATX. Extra afstand vereist voor E-ATX

2. Installeer het moederbord met de meegeleverde M3-schroeven.

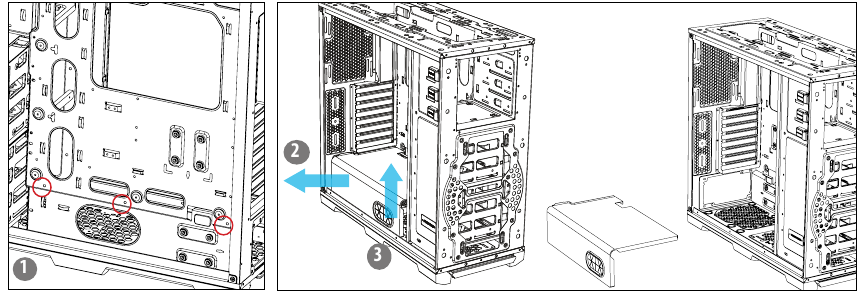

VOEDING INSTALLATIE

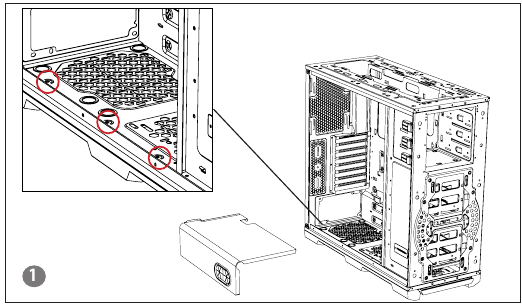

1. Verwijder PSU-afdekking


1. Draai de duimschroeven los.
2. Trek eruit
3. Til de rechterkant op om de afdekking te verwijderen

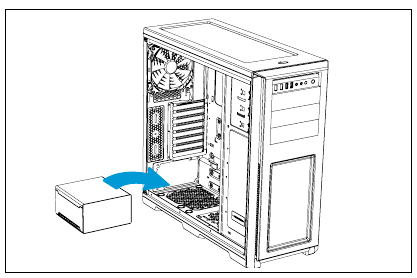

2. Installeer PSU

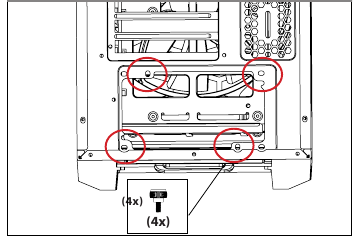

   Gebruik de meegeleverde schroeven om de PSU op zijn plaats te bevestigen.

   ACHTERAANZICHT

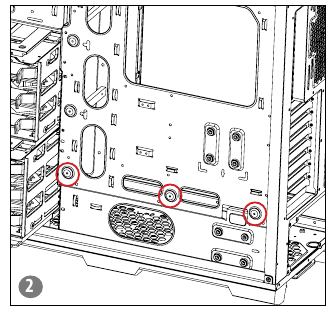

3. Installeer PSU-afdekking

1. Lijn uit met de drie rubberen grommets en schuif erin.

2. Gebruik de meegeleverde duimschroeven om op zijn plaats te vergrendelen.

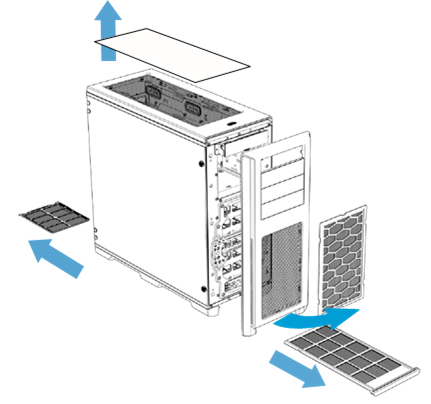

FILTERS VERWIJDEREN

Om de stoffilters schoon te maken, laat u langzaam stromend water door de filters lopen. Droog de filters voordat u ze opnieuw installeert.
Om de onderste en voorste stoffilters te verwijderen, schuift u de filters uit de behuizing.

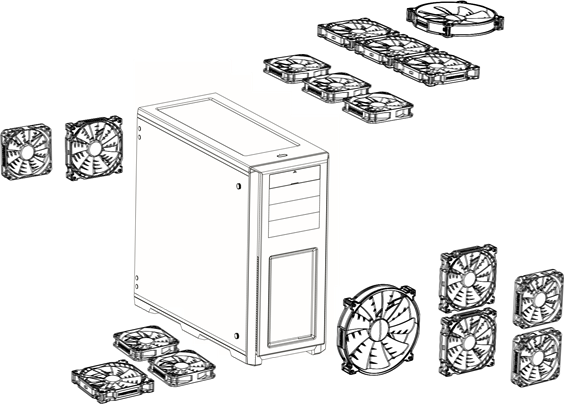

VENTILATORCOMPATIBILITEIT

*Alleen PH-ES614PTG_SWT-model

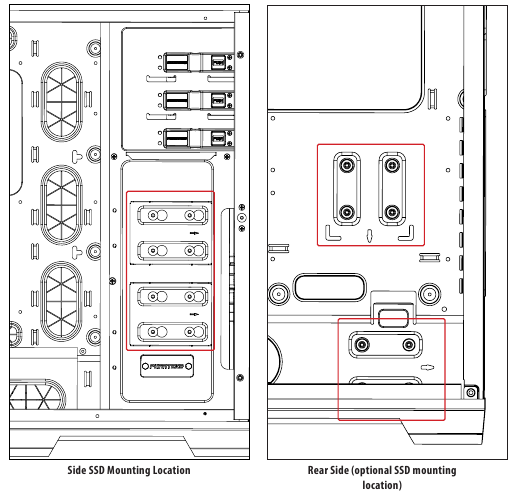

SSD-MONTAGEPLAATS

Vier montageplaatsen voor de SSD-beugels.

SSD/ODD-INSTALLATIE

SSD-INSTALLATIE
Schuif de SSD erin en schroef hem vanaf de zijkant vast om hem op zijn plaats te vergrendelen.

DROP N LOCK
Lijn de hoek van de beugel uit met de geleider en laat hem naar beneden vallen om hem te vergrendelen.

ODD-INSTALLATIE

Knijp de twee lipjes in en duw ze van binnenuit de behuizing naar buiten.

Lijn uit en schuif erin.

HARDE SCHIJF INSTALLATIE

3.5" INSTALLATIE

Plaats de harde schijf in de lade en duw de armen naar binnen om te vergrendelen.

2.5" INSTALLATIE

Lijn de SSD uit op de montagegaten en schroef vast.

Lijn de lade uit met de HDD-kooi en schuif hem erin.

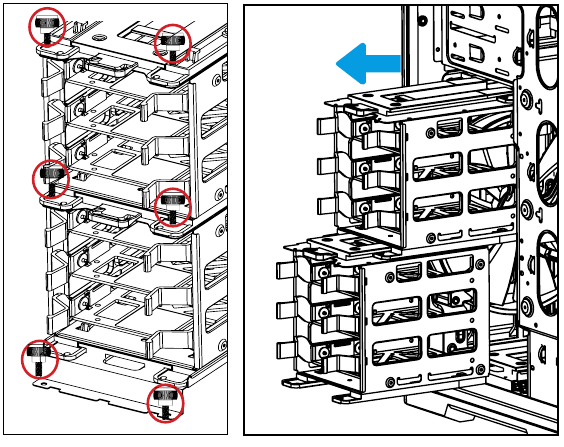

HDD-KOOIEN VERWIJDEREN
Draai de duimschroeven los om de kooien te verwijderen.

WATERKOELING INSTALLATIE

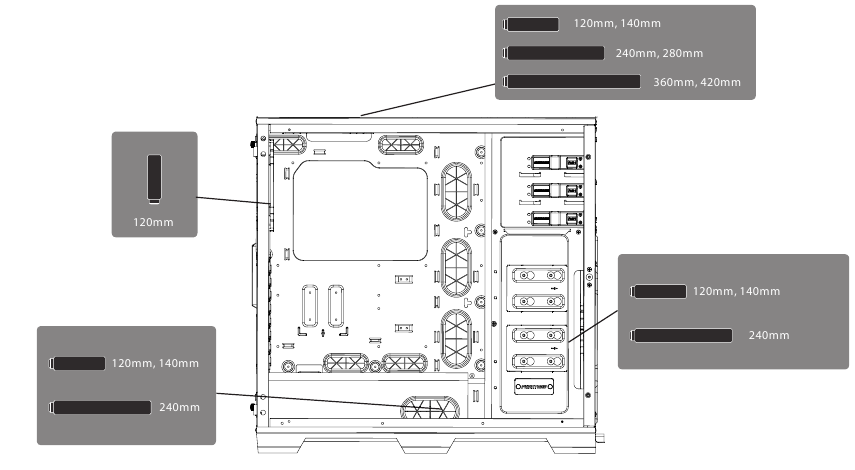

WATERKOELING RADIATOR COMPATIBILITEIT

120 MM VORMFACTOR RADIATOREN

Radiator Grootte	Voorkant	Achterkant	Onderkant	Bovenkant
120mm
240mm
360mm

*
De ondersteunde radiatorgrootte en -dikte variëren afhankelijk van uw setup.

140 MM VORMFACTOR RADIATOREN

Radiator Grootte	Voorkant	Achterkant	Onderkant	Bovenkant
140mm
280mm
420mm

*
De ondersteunde radiatorgrootte en -dikte variëren afhankelijk van uw setup.

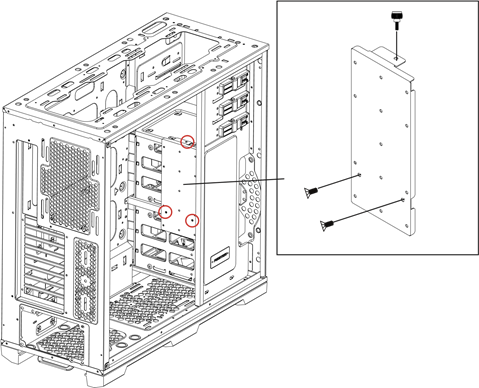

RESERVOIRBEUGEL INSTALLATIE

Lijn de reservoirbeugel uit met het montagegat en schroef in de bovenkant van de reservoirbeugel. Gebruik vervolgens de meegeleverde 2x schroef om het reservoir op zijn plaats te vergrendelen.

MEER RGB

De RGB-controller in de Enthoo PRO TG ondersteunt tot 5 meter LED-strips. Hierdoor kun je je LED-verlichting uitbreiden over de gehele behuizing.

• GEÏNTEGREERDE MAGNETEN
• KWALITEIT 3M LIJM
• DUURZAME WATERDICHTE SILICONEN BEHUIZING
• EENVOUDIGE INSTALLATIE MET CONNECTOREN MET 1 ORIËNTATIE
• UITBREIDBARE DOORSCHAKELCONNECTOREN

WIJ BIEDEN DE VOLGENDE RGB LED-PRODUCTEN:
COMBO SET (NIET INBEGREPEN)
PH-LEDKT_CMBO

• 2x 40cm magnetische RGB - LED strip
• Verlengkabel
• Moederbord RGB-adapter
• Hoogwaardige 3M-lijm

400 MM VERLENGING (NIET INBEGREPEN)
PH-LEDKT_M4

• Eenvoudige installatie dankzij magneten
• Hoogwaardige 3M-lijm inbegrepen

1 M LED STRIP (NIET INBEGREPEN)
PH-LEDKT_M1

• Eenvoudige installatie dankzij magneten
• Hoogwaardige 3M-lijm inbegrepen

2M LED STRIPS (NIET INBEGREPEN)
PH-LEDKT_M2

• Eenvoudige installatie dankzij magneten
• Hoogwaardige 3M-lijm inbegrepen

RGB LED ADAPTER

• Fungeert ook als verlengkabel
• Hiermee kun je synchroniseren met andere RGB-producten met behulp van de industriestandaardconnector

HALOS FAN FRAMES
PH-FF120RGBP / PH-FF120RGBA / PH-FF140RGBP / FF140RGBA

• Verlicht uw ventilatorbladen

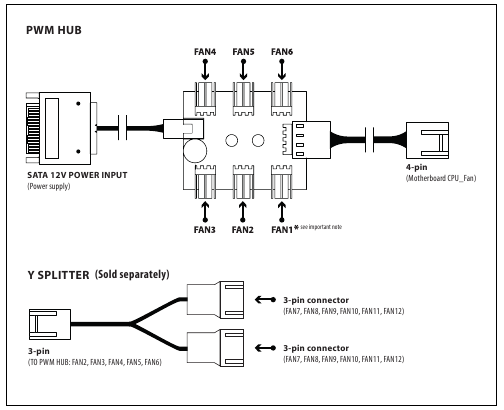

PWM HUB INSTALLATIE (OPTIONEEL)

Bezoek onze website voor meertalige instructies over PWM Hub op www.phanteks.com.
De PWM-hub functioneert optimaal wanneer deze wordt gemoduleerd door een PWM-signaal van het moederbord, waardoor het grootste regelbereik mogelijk is. Niet alle 4-pins moederbordconnectoren implementeren echter de PWM-signaalmodulatie.

De 4-pins aansluiten op CPU_FAN
Voor volledige PWM-functionaliteit moeten gebruikers de 4-pins connector van de PWM-hub van Phanteks aansluiten op de "CPU_Fan" (CPU_Fan)-connector van het moederbord, omdat alle moederbordfabrikanten een PWM-signaalmodulatie op deze connector implementeren. Sluit de SATA 12V-voeding aan om de PWM-hub van stroom te voorzien. Niet alle moederborden hebben hun CPU_Fan-connector standaard ingesteld op PWM-signaalmodulatie. Raadpleeg uw moederborddocumentatie voor meer informatie.

De 4-pins aansluiten op een andere 4-pins header (naast de CPU_Fan)
Naast de "CPU_Fan" (CPU_Fan)-connector zijn er andere 4-pins connectoren te vinden op moderne moederborden (bijv. "CPU_Fan2", "CHA_Fan", "OPT_Fan"), maar niet alle moederbordfabrikanten implementeren een echte PWM-signaalmodulatie op deze connectoren. Dit type 4-pins connectoren moduleert het toerental door spanning, wat een kleiner regelbereik heeft in vergelijking met modulatie door een echt PWM-signaal.
De 12V SATA-voedingskabel kan niet worden gebruikt om de PWM-hub van stroom te voorzien als deze op dit type 4-pins connectoren wordt aangesloten, vanwege de interferentie met de toerentalregeling door spanning (waardoor de ventilatoren op volledig toerental draaien). De PWM-hub haalt zijn stroom uit de 4-pins connector, die beperkt is tot een totaal apparaat dat in totaal 30 W verbruikt.

Belangrijke opmerking:
1 moederbordconnector kan slechts 1 toerentalsignaal lezen. Daarom leest het moederbord alleen het toerentalsignaal van 1 apparaat dat is aangesloten op Ventilator 1. Het toerental van alle andere apparaten wordt geregeld volgens VENTILATOR 1. Y-splitters mogen niet worden aangesloten op VENTILATOR 1.
