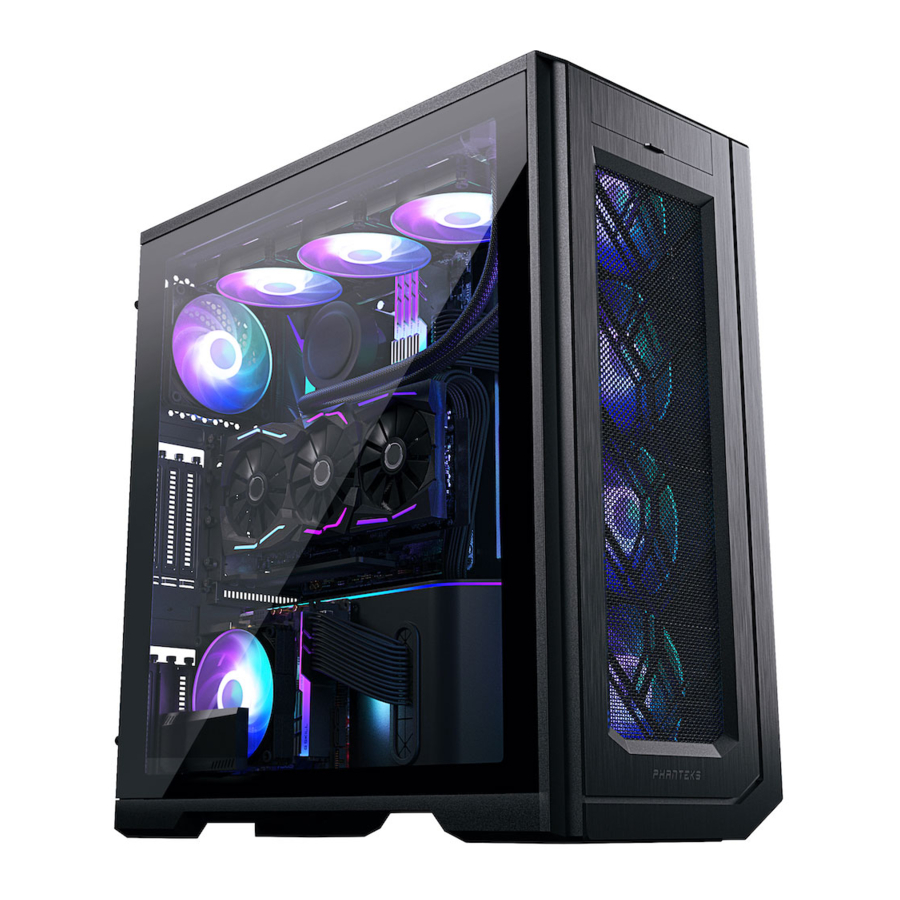

Phanteks Enthoo Pro 2 - PC-kast handleiding

SPECIFICATIES

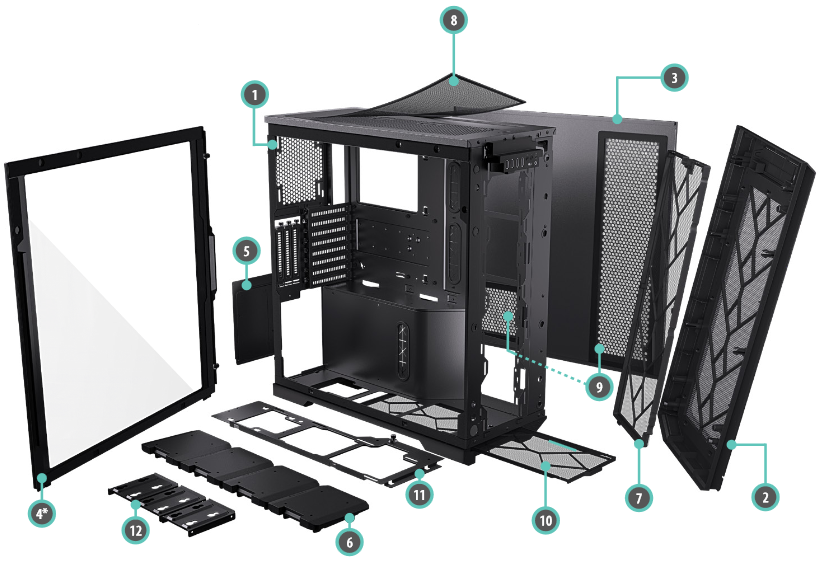

UITGEKLAPTE WEERGAVE

4* PH-ES620PC_BK-versie is niet uitgerust met een gehard glazen paneel

1. Chassis
2. Voorpaneel
3. Rechter zijpaneel
4. Linker zijpaneel*
5. Dubbele PSU-beugel
6. SSD-afdekking
7. Stoffilter voorzijde
8. Stoffilter bovenzijde
9. Stoffilters zijkant
10. Stoffilter onderzijde
11. Radiatorbeugel onderzijde
12. SSD-beugel

ACCESSOIRES

VERTICALE GPU-MONTAGE

• Inbegrepen in accessoiredoos
• Riserkabel wordt apart verkocht

DUBBELE PSU-AFDEKKING

• Vooraf geïnstalleerd
• Maakt een optionele tweede voeding mogelijk
• Inclusief afdekking voor een gesloten look (vooraf geïnstalleerd)

DUBBELE SYSTEEMAFDEKKING

• Inbegrepen in accessoiredoos
• Maakt een tweede Mini-ITX-systeem mogelijk
• Maakt een verticale GPU* mogelijk
• Revolt X-voeding wordt apart verkocht

* Riserkabel wordt apart verkocht

ACCESSOIRETAS EN GEREEDSCHAPSKIST
Accessoiretas

GPU Anti-Sag Beugel
6x Zip Tie150mm
Phanteks Logo Badge

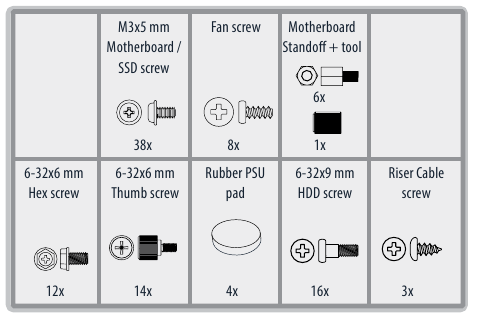

Gereedschapskist

CONFIGUREER UW ENTHOO PRO II
De Enthoo Pro 2 heeft het meest veelzijdige chassisontwerp en biedt u talloze opties. Met zoveel mogelijkheden om uit te kiezen, kunt u dit overzicht gebruiken om de beste configuratie voor uw build te kiezen en te plannen.

AAN DE SLAG

VOORBEREIDINGEN

• De Enthoo Pro 2-kast is ontworpen om installatie in een staande positie te ondersteunen.
• Schakel de stroom naar uw systeem niet in voordat de installatie is voltooid.
• Ontlaad de statische elektrische lading van uw lichaam door een geaard oppervlak aan te raken voordat u een hardwareprocedure uitvoert.
• Raadpleeg de handleidingen van uw hardware voordat u met de installatie begint.

Als u zich niet prettig voelt bij het uitvoeren van de installatieprocedure, raadpleeg dan een gekwalificeerde computertechnicus.

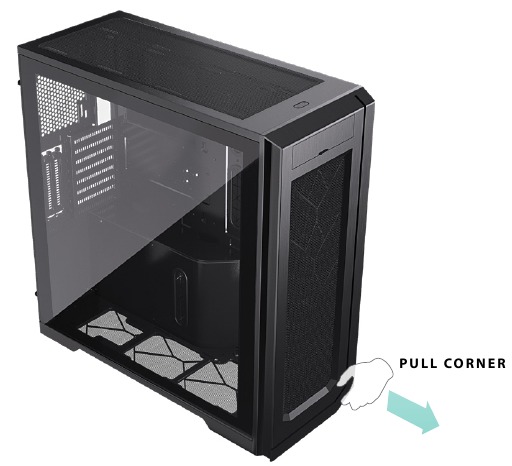

1. VOORPANEEL VERWIJDEREN

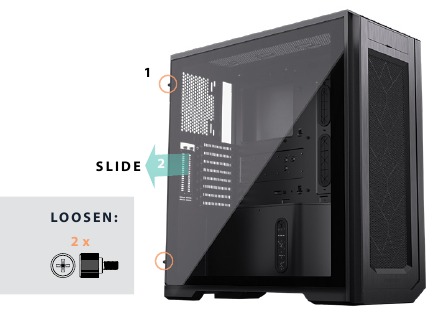

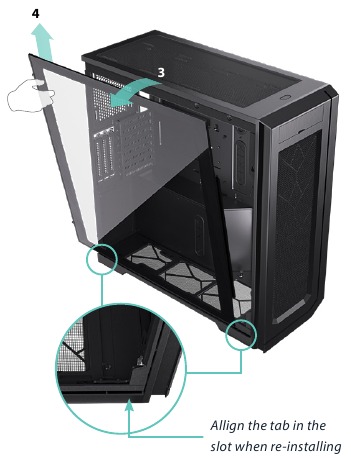

2. LINKER ZIJPANEEL VERWIJDEREN*

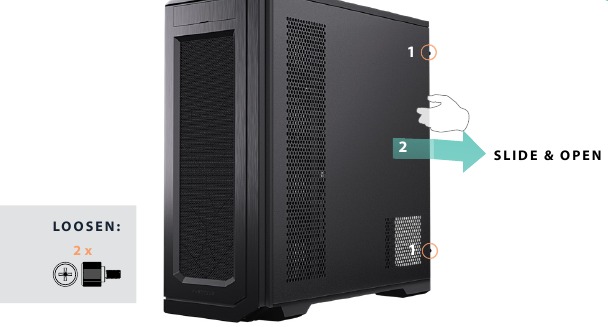

3. RECHTER ZIJPANEEL VERWIJDEREN


* Alleen het PH-ES620PTG-model is uitgerust met een gehard glazen zijpaneel

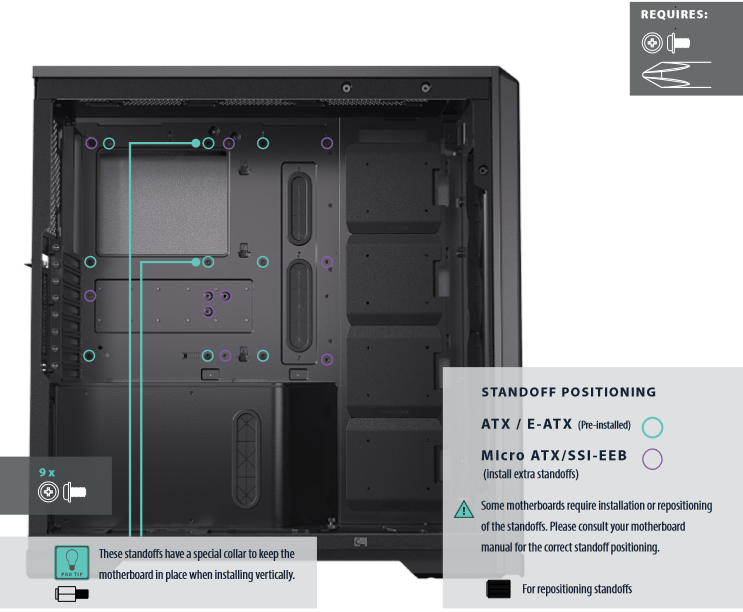

HET MOEDERBORD INSTALLEREN

Gebruik de moederbordschroeven uit de gereedschapskist om uw moederbord op de vooraf geïnstalleerde afstandhouders te installeren.

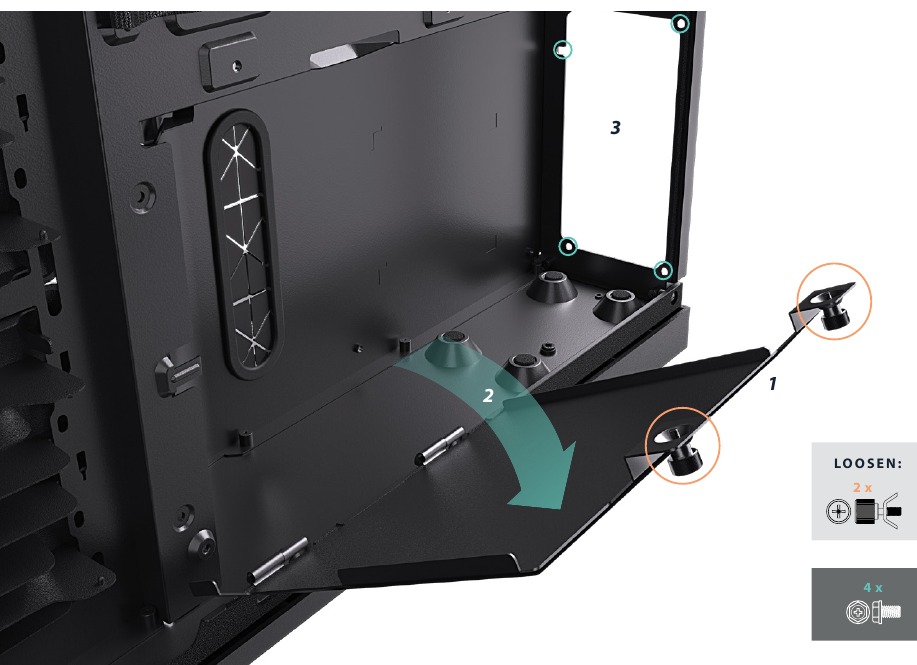

DE VOEDING INSTALLEREN

De voeding kan worden geïnstalleerd door de kabelafdekking te openen.

1. Open de kabelafdekking.
2. Plaats de voeding.
3. Zet de voeding vast met 4x PSU-schroeven.

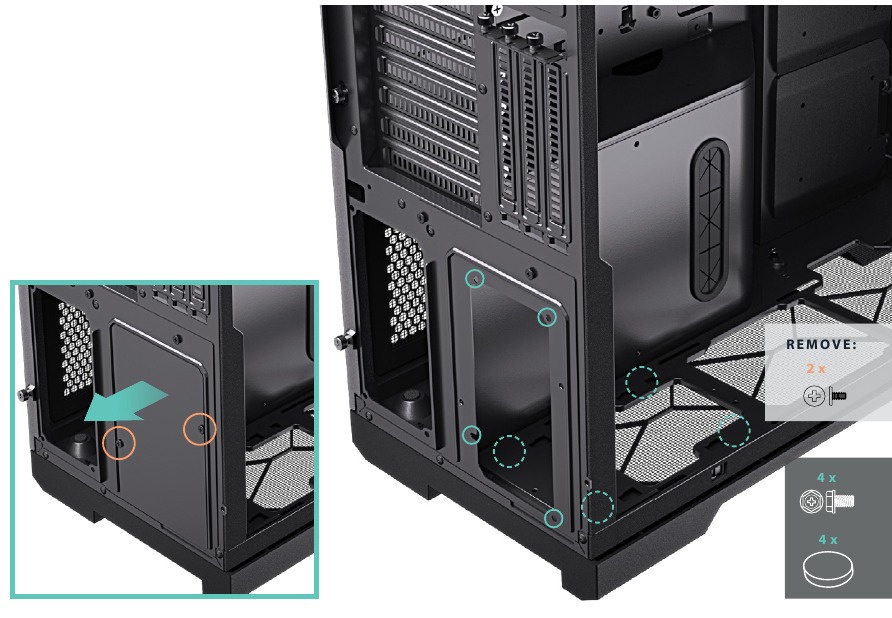

EEN TWEEDE VOEDING INSTALLEREN

Een tweede voeding kan worden geïnstalleerd door de afdekking in het achterpaneel te verwijderen.

1. Verwijder de achterste PSU-afdekking.
2. Plaats de 4x rubberen pads uit de gereedschapskist.
3. Plaats de voeding.
4. Zet de voeding vast met 4x PSU-schroeven.

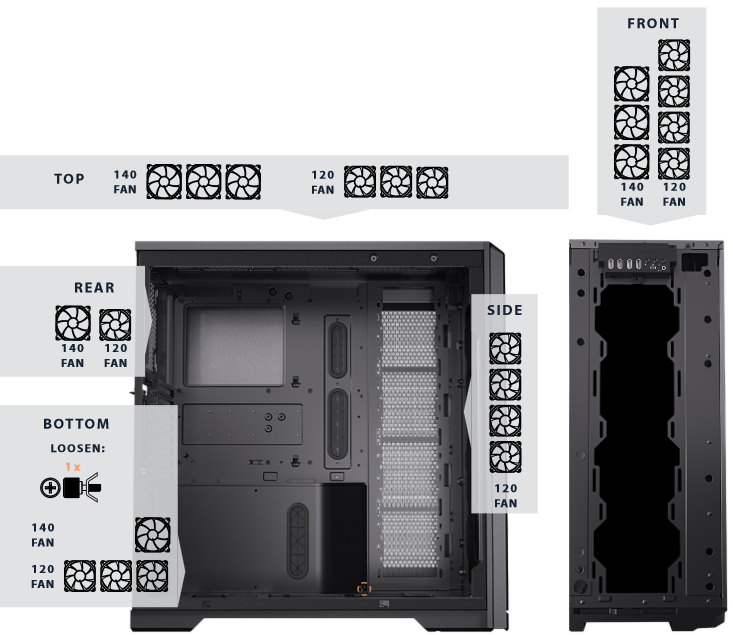

VENTILATOREN INSTALLEREN

Configureer uw luchtstroompad met dit overzicht. Sommige ventilatorlocaties bieden u de mogelijkheid om te kiezen tussen opslag of koeling voor meer flexibiliteit.

De onderste radiatorbeugel wordt verwijderd door de duimschroef los te draaien en deze naar voren te schuiven.

SCHIJVEN INSTALLEREN

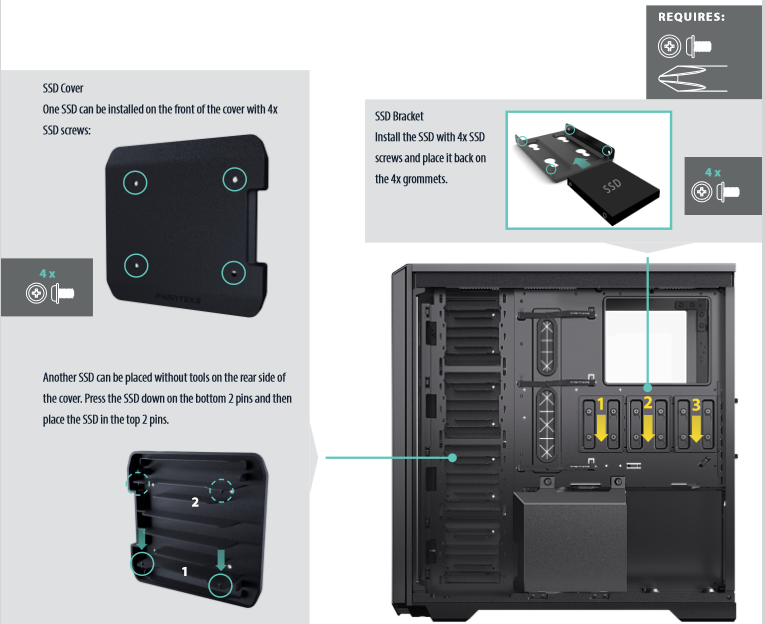

2.5" SSD-INSTALLATIE
Er kan één SSD worden geïnstalleerd op de 3x speciale SSD-beugel en twee op elk van de 4x SSD-afdekkingen.

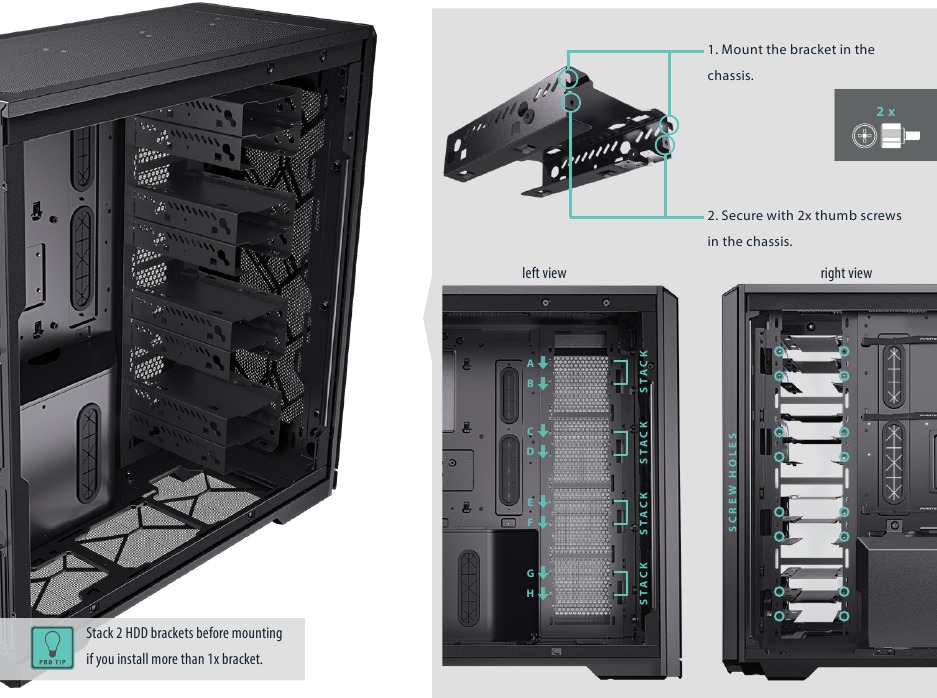

HOOFDVAK
Er kunnen in totaal 8 stapelbare HDD-beugels op de zijventilatorposities worden geïnstalleerd. Verwijder voor de installatie de SSD-afdekkingen.

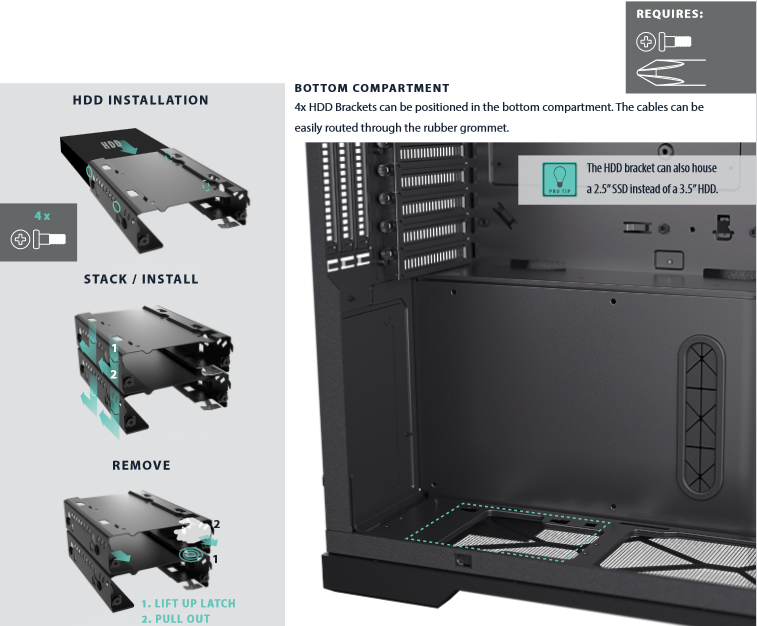

3.5" HDD-INSTALLATIE
4x Phanteks stapelbare 3.5" HDD-beugels zijn inbegrepen.
Extra beugels worden apart verkocht (PH-HDDKT_03).

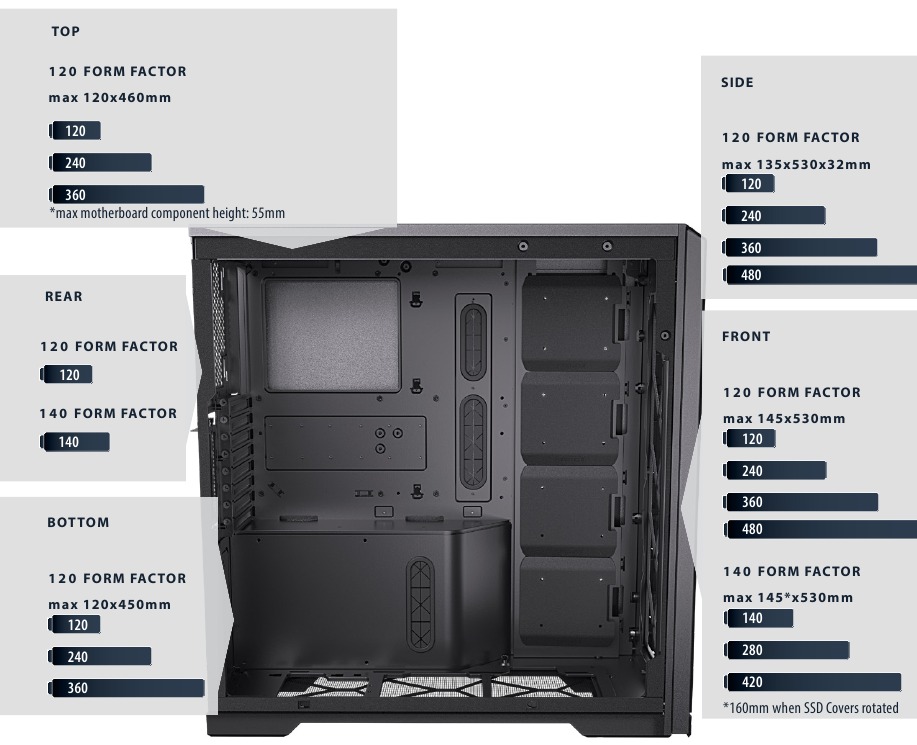

WATERKOELING INSTALLEREN

Dit overzicht toont alle mogelijke radiatorvormfactoren, locaties en spelingen.

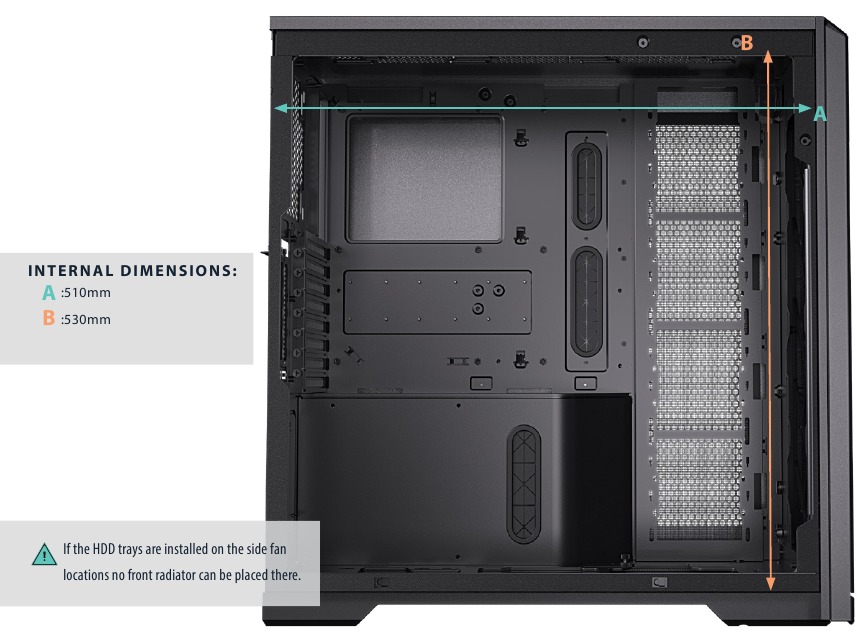

RADIATORSPELING
Sommige radiatorspelingen zijn afhankelijk van andere geïnstalleerde hardware. Het aftrekken van de radiator- en ventilatordikte toont de resterende speling voor andere radiatoren.

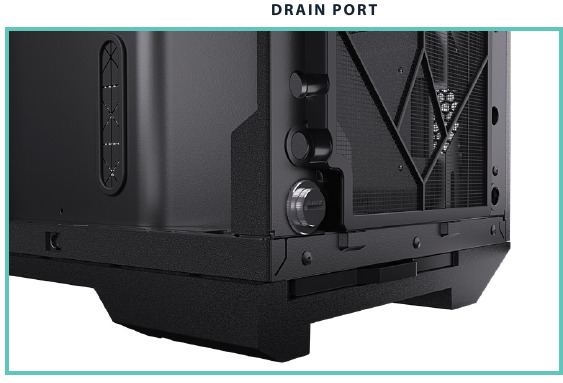

AFVOERPOORT INSTALLEREN

We raden ten zeerste aan om een afvoerpoort te installeren als u van plan bent een aangepaste waterkoelingsconfiguratie te installeren. Dit zorgt voor eenvoudig onderhoud in de toekomst.

De afvoerpoort wordt in het voorpaneel geïnstalleerd met behulp van een doorvoerfitting en een stopfitting / kogelkraan. De poort heeft een diameter van 20,5 mm.

Phanteks Doorvoerfitting:
PH-PTF_BK/CR_G1/4

Phanteks Stopfitting:
PH-PG_BK/CR

Phanteks Kogelkraanfitting:
PH-BVA_BK/CR_G1/4

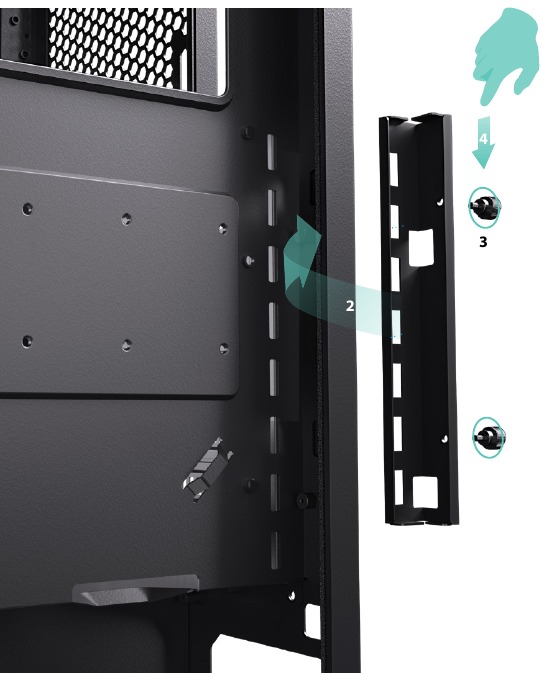

GPU ANTI-SAG BEUGEL INSTALLEREN

Om te voorkomen dat uw GPU naar beneden kantelt, kunt u de GPU Anti-Sag Bracket installeren.

GPU ANTI-SAG BEUGEL INSTALLEREN

1. INSTALLEER ALLE GPU- EN PCl-KAARTEN
2. PLAATS DE GPU ANTI-SAG BEUGEL
3. PLAATS DE VINGER SCHROEVEN ZONDER ZE VAST TE DRAAIEN
4. DRUK NAAR BENEDEN EN VERGRENDEL DE VINGER SCHROEVEN IN DE JUISTE POSITIE.

Maak altijd de 2 vinger schroeven los voordat u GPU- of PCl-kaarten verwijdert.

Houd de GPU in de juiste positie bij het aandraaien van de vinger schroeven.

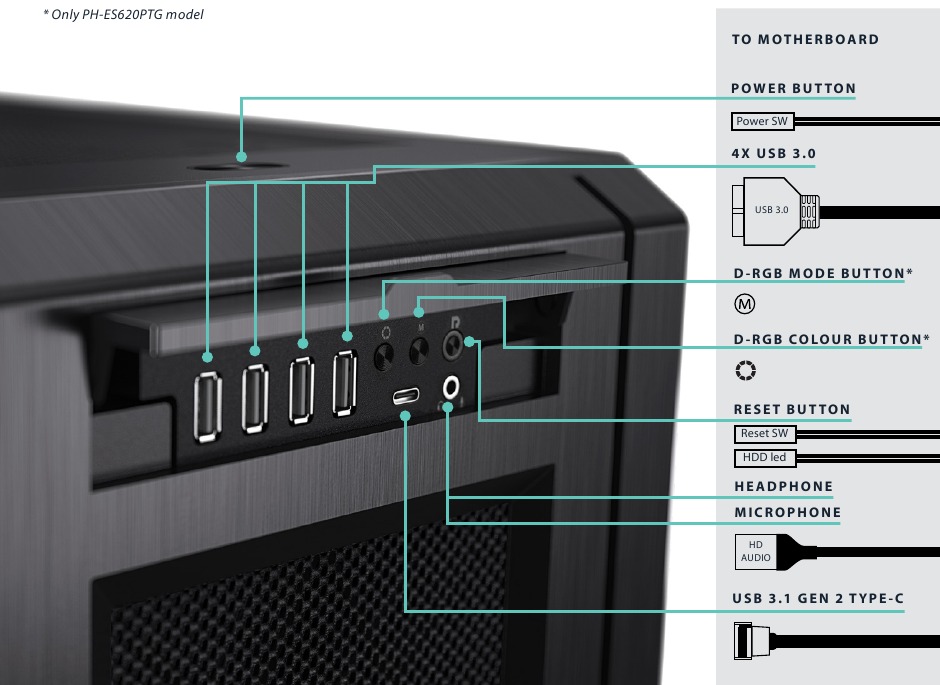

FRONT I/O AANSLUITEN

Raadpleeg de handleiding van het moederbord voor aanvullende instructies.

Raadpleeg de handleiding van uw moederbord voordat u de front I/O aansluit.

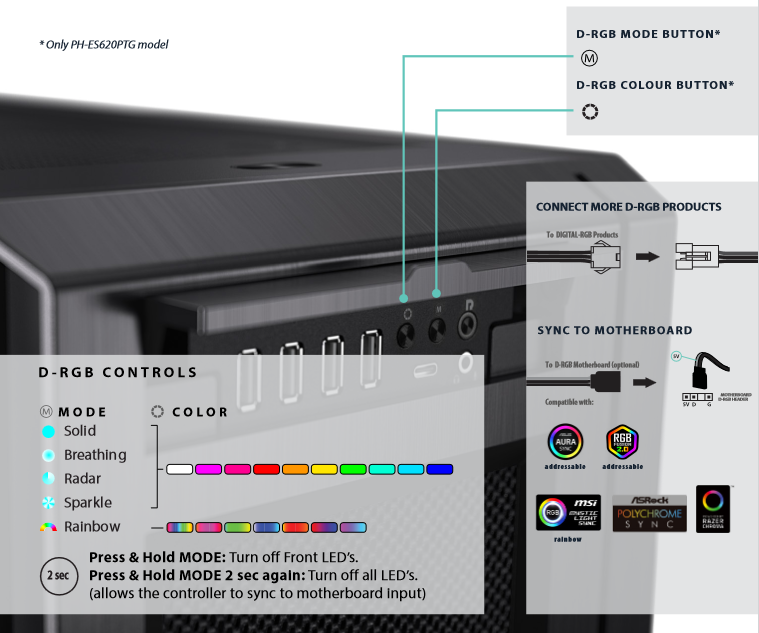

VERLICHTINGSREGELING

De Digital-RGB verlichting kan eenvoudig worden bediend met de 2 knoppen aan de voorkant van de behuizing.

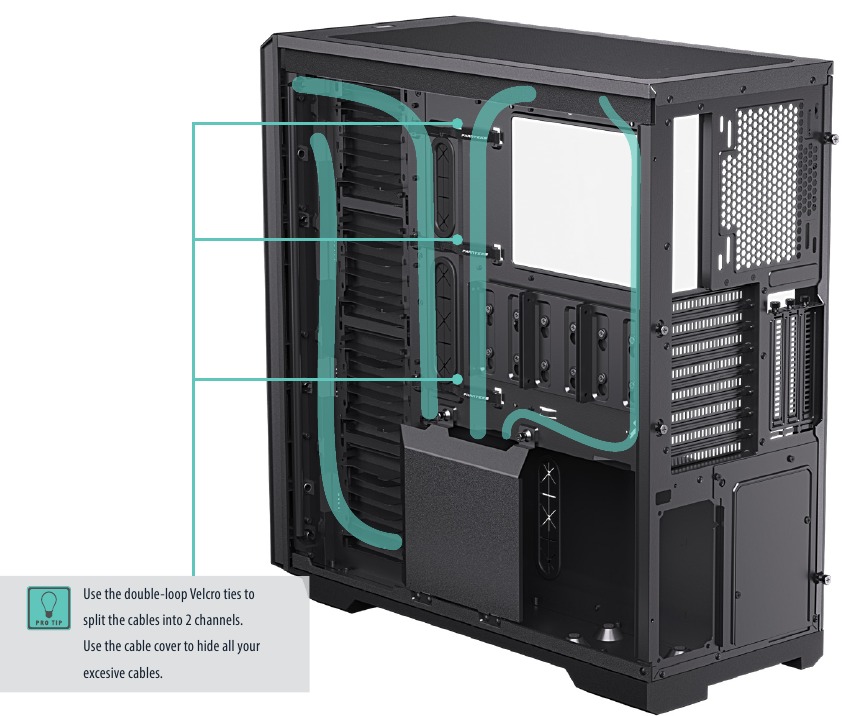

KABELBEHEER

Gebruik de dubbele klittenbandsluitingen om uw kabels te geleiden. Kabelbinders zijn inbegrepen in de accessoiretas om overtollige kabels te beheren.

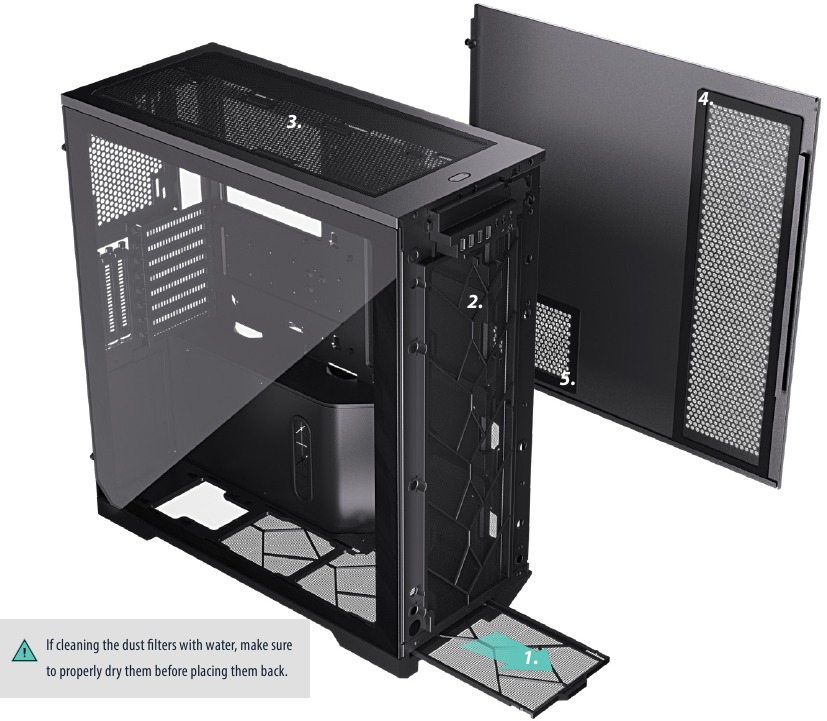

STOFFILTERS

De Enthoo Pro 2 is uitgerust met een filter aan de voor-, onder-, zij-, bovenkant en PSU. We raden aan om deze filters elke maand schoon te maken om uw koelprestaties geoptimaliseerd te houden.

OPTIONELE UPGRADES

KABELVERLENGINGSET
PH-CBCMBO

• Verkrijgbaar in meerdere kleuren
• Inclusief transparante kabelkammen
• Ook verkrijgbaar als losse kabels

Inbegrepen kabels: Moederbord 24-pins / CPU 4+4-pins / 2x GPU 6+2-pins

3.5" STAPELBARE HDD BEUGELS
PH-HDDKT_03

Voor 3.5" of 2.5" Drive Upgrade tot 6x extra 3,5" HDD's met de optionele HDD-beugels. Bevat 2x stapelbare HDD-beugels.

UNIVERSELE VENTILATORREGELAAR
PH-PWHUB_02

Bedien gemakkelijk zowel 4-pins PWM- als 3-pins DC-ventilatoren met een enkele regelaar. Regel de snelheid met de handmatige afstandsbediening (zonder software) of gesynchroniseerd met uw moederbord.

Y-SPLITTERKABELS
PH-CB-Y4P / PH-CB-Y3P

4-pins/ 3-pins ventilator splitters Met splitterkabels kunt u meer dan 8 ventilatoren op de Universal FanHub installeren.

HOGE STATISCHE DRUK MP VENTILATOR
PH-F120MP / PH-F140MP

De MP-ventilator is geoptimaliseerd voor een hoge statische druk om de hoogste prestaties te leveren voor een watergekoelde setup.

HOGE LUCHTSTROOM SK PWM VENTILATOR
PH-F120SK_DRGB / PH-F120SK_BBK PH-F140SK_DRGB / PH-F140SK_BBK

De hoge luchtstroom SK PWM-ventilatoren zorgen voor optimale luchtkoeling en zijn verkrijgbaar in zowel 120 mm- als 140 mm-maten en zwarte of D-RGB-versies.

NEON STRIPS
PH-NELEDKT_M5 / PH-NELEDKT_CMBO / PH-NELEDKT_M1

De NEON Digital-RGB LED STRIPS van Phanteks bieden het soepelste lichteffect met vele montageposities om uw systeem te accentueren. Dankzij de eenvoudig te gebruiken en veilige montageset kunt u kiezen welke hardware u wilt accentueren met een diffuse lichtstraal van de NEON LED-strip.

HALOS VENTILATORFRAMES
PH-FF120DRGBP_BK01 / PH-FF140DRGBP_BK01
PH-FF120DRGBA_BK01 / PH-FF140DRGBA_BK01

De Halos D-RGB ventilatorframes van Phanteks vormen een aanvulling op elke systeembuild met omgevingsverlichting. Met behulp van leds met hoge dichtheid kunnen de Halos verschillende soorten ventilatoren verlichten, waaronder hoogwaardige ventilatoren gemaakt van PBT-materiaal.

D -RGB Strips
PH-DRGBLED_CMBO

De Digital-RGB LED Combo Kit van Phanteks biedt een verlichtingsoplossing die naadloos integreert met uw D-RGB-producten van Phanteks en compatibele D-RGB-moederborden om uw verlichtingservaringen te verbeteren.

Verticale GPU-beugel
PH-VGPUKT_02

Met de optionele Riser-kabel kunt u elke 2-slots of 3-slots GPU verticaal plaatsen. De riser-kabel is compatibel met de PCI-E 3.0-standaard en heeft een slank kabelontwerp voor meer flexibiliteit en een strakke esthetiek.

220mm Flatline PCI - ex16 Riser Kabel 90°
PH-CBRS_FL22

Met de Phanteks PH-CBRS-FL22 kan een GPU verticaal worden geplaatst. De riser-kabel is compatibel met de PCI-E 3.0-standaard en heeft een slank kabelontwerp voor meer flexibiliteit en een strakke esthetiek.

150mm Flatline PCI - ex16 Riser Kabel 90°
PH-CBRS_FL15

De Phanteks PH-CBRS-FL15 is ideaal voor het uitbreiden van de GPU-prestaties voor het tweede ITX-systeem. De riser-kabel is compatibel met de PCI-E 3.0-standaard en heeft een slank kabelontwerp voor meer flexibiliteit en een strakke esthetiek.

Revolt X Voeding
PH-P1000PS / PH-P1200PS

De Revolt X-voeding ontgrendelt de Dual System-configuratie. Maar werkt ook prima als een "single system" voeding.

Revolt PRO Voeding
PH-P850GC / PH-P1000GC

De Revolt PRO maakt het mogelijk om een tweede voeding te installeren in de Enthoo Pro 2. Met 2 voedingen kunt u ofwel het maximale vermogen uitbreiden of redundantie aan uw systeem bieden.

AMP Voeding
PH-P550G / PH-P650G / PH-P750G

De AMP-serie biedt hoogwaardige, goud gecertificeerde voedingen die kunnen worden aangesloten op de Revolt PRO om uw vermogen te verhogen of een stroomredundant systeem te draaien.

Dubbele 5.25" Bay
PH-ODDBAY_01

De Dual 5.25" B ay maakt het mogelijk om 2x 5.25" apparaten te installeren.

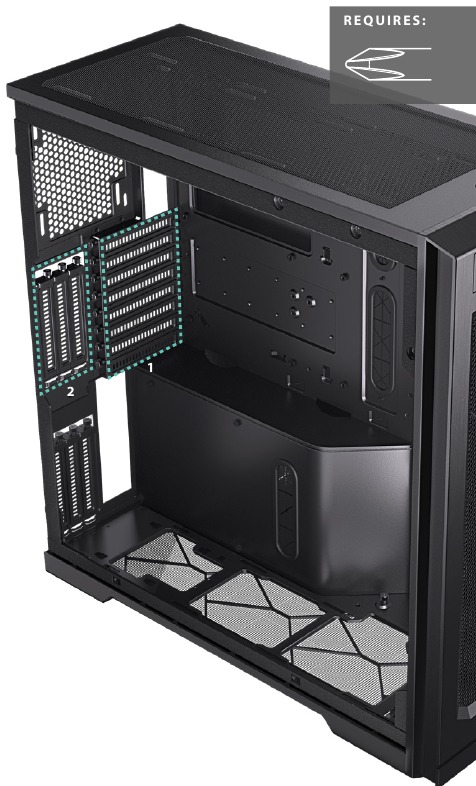

EEN VERTICALE GPU INSTALLEREN

Er zijn 2 verticale GPU-posities beschikbaar voor Systeem 1. We raden de eerste positie aan met behulp van de Verticale GPU-beugel.

1. INSTALLEREN MET BEHULP VAN DE VERTICALE GPU-BEUGEL
   Verticale GPU-beugel wordt apart verkocht (PH-VGPUKT_02)

   Volg de instructies bij de Verticale GPU-beugel.
2. INSTALLEREN MET ALLEEN DE RISER-KABEL
   Riser-kabel wordt apart verkocht
   (PH-CRS_FL22)

We raden aan om extra ondersteuning te bieden voor de verticale GPU tijdens het transport.

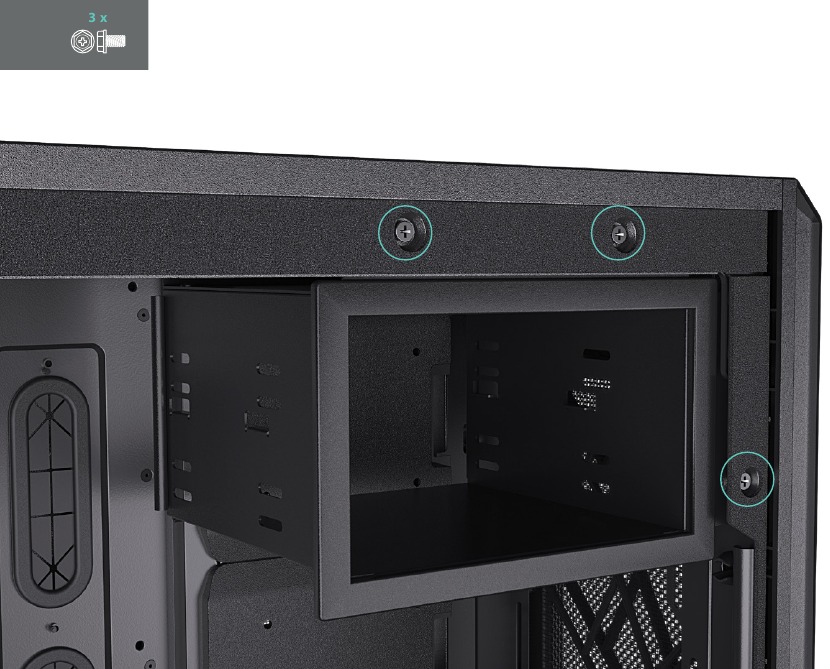

EEN 5.25" BAY INSTALLEREN

1. INSTALLEER EERST ALLE 5.25" APPARATEN IN DE 5.25" BAY
2. PLAATS DE 5.25" BAY IN DE BEHUIZING EN ZET VAST MET 3X PSU-SCHROEVEN

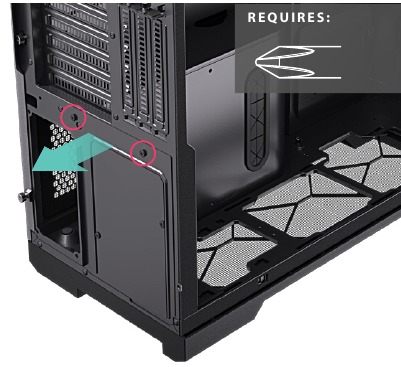

EEN DUBBEL SYSTEEM INSTALLEREN

1. VERWIJDER DE VOORAF GEÏNSTALLEERDE PSU-BEUGEL

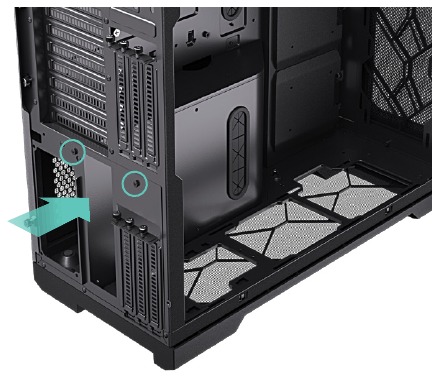

2. INSTALLEER DE DUBBELSYSTEEMBEUGEL


   De Revolt X voeding van Phanteks is vereist voor deze configuratie.

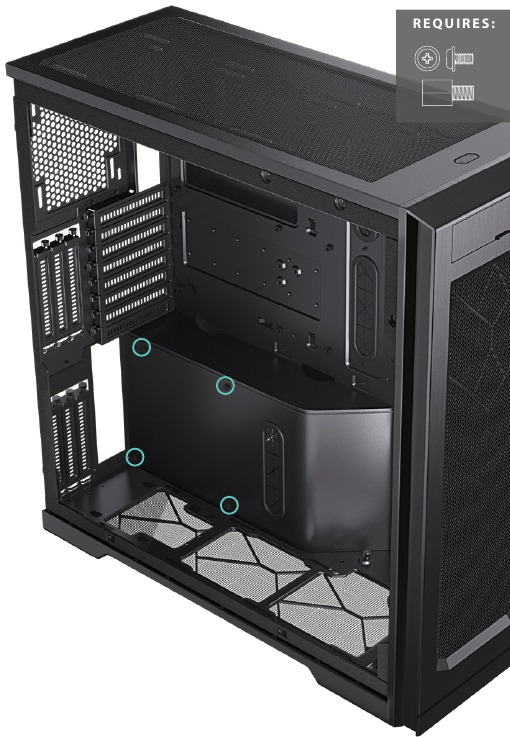

3. INSTALLEER MOEDERBORD STAND-OFFS

4. INSTALLEER HET MOEDERBORD MET 4X MOEDERBORDSCHROEVEN

   De resetknop en HDD-led kunnen worden gebruikt als aan/uit-knop en aan/uit-led voor het tweede systeem.
5. SLUIT DE AAN/UIT-KNOP EN AAN/UIT-LED AAN OP HET MOEDERBORD

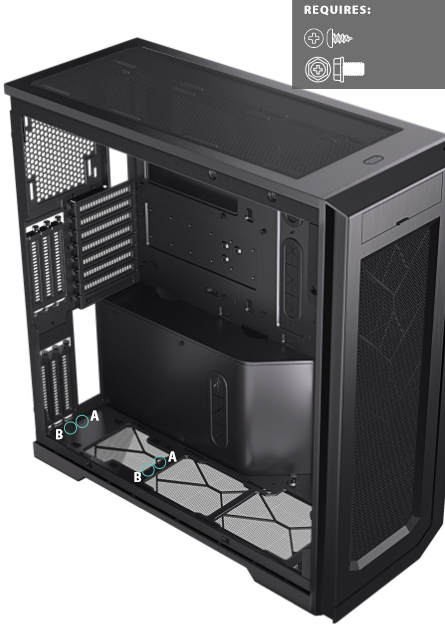

EEN DUBBEL SYSTEEM GPU INSTALLEREN

1. INSTALLEER DE RISER-KABEL OP DE VERTICALE GPU-BEVESTIGING
   Riser-kabel wordt apart verkocht (PH-CBRS_FL15)

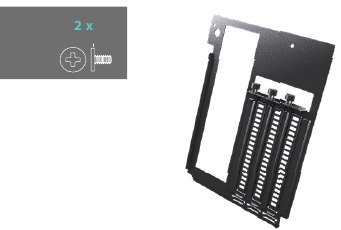

2. INSTALLEER DE VERTICALE GPU-BEVESTIGING MET 2 X SCHROEVEN


De GPU-bevestiging heeft twee bevestigingsposities. Positie A zorgt voor betere luchtkoeling en 3-slotsGPU-kaarten.

Afhankelijk van uw behoeften is het niet altijd nodig om een GPU voor uw tweede systeem te installeren wanneer uw CPU is uitgerust met een geïntegreerde GPU.

NEEM CONTACT MET ONS OP

KLANTENSERVICE
RMA EN TECHNISCHE SUPPORT INTERNATIONAAL
E-mail: support@phanteks.com
Facebook: @Phanteks

RMA EN TECHNISCHE SUPPORT AMERIKA
Uren: maandag-vrijdag 9:00 - 17:00 PST
Telefoonnummer: +1 (909)598-2115
E-mail: support@phanteksusa.com
Facebook: @Phanteks

Kijk voor actuele informatie op www.Phanteks.com

PHANTEKS ENTHOO PRO 2 PAGINA

PHANTEKS FACEBOOKPAGINA

PHANTEKS INSTAGRAMPAGINA

DUUR VAN DE GARANTIE:

1. Ventilatoren - 5 jaar
2. I/O-poorten - 2 jaar
3. LED-verlichting - 2 jaar
4. Knoppen - 2 jaar
5. Behuizing - 5 jaar
6. Voor- en bovenpanelen - 5 jaar

Kijk op www.phanteks.com/Warranty voor meer informatie.
