INLEIDING

INTRODUCTIE VAN DE PHANTEKS NV7

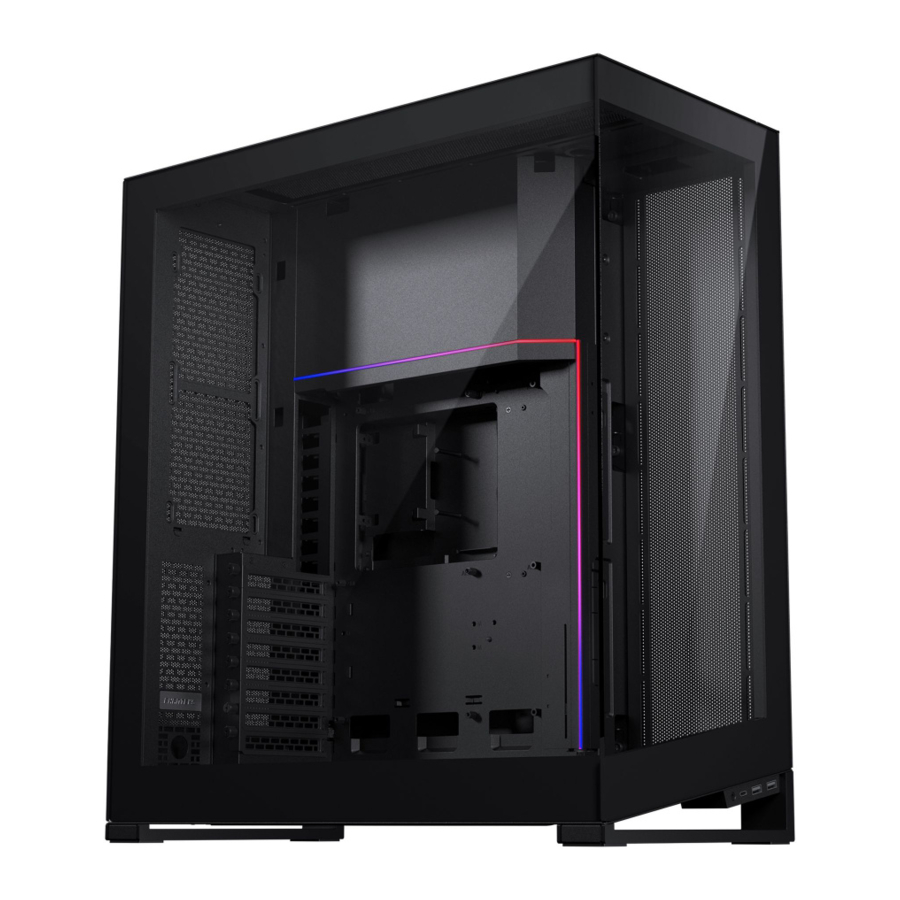

De Phanteks NV7 is een full-tower behuizing die pronkt met een strak uiterlijk vanaf elke kant. Het is de eerste aflevering van de nieuwe NV-serie, die is gericht op het tonen van je hardware in een chassis van premium bouwkwaliteit. De prestaties zijn ongeëvenaard met Ultra-Fine Mesh-panelen, terwijl een strakke en stijlvolle look wordt geboden met de bijna naadloze voor- en linkerzijpanelen van gehard glas.

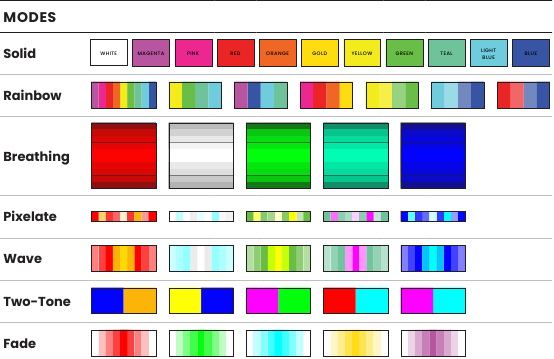

VERLICHTINGSEFFECTEN

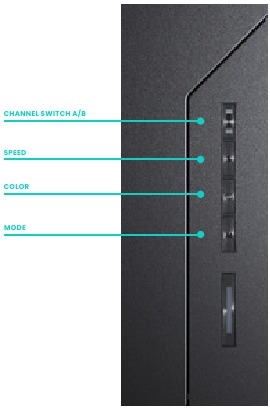

De Digital-RGB-verlichting kan eenvoudig worden bediend met de 4 knoppen bovenop de behuizing:

LED'S UITSCHAKELEN
Houd de MODE-knop twee seconden ingedrukt om de LED's uit te schakelen, druk nogmaals om ze weer IN te schakelen

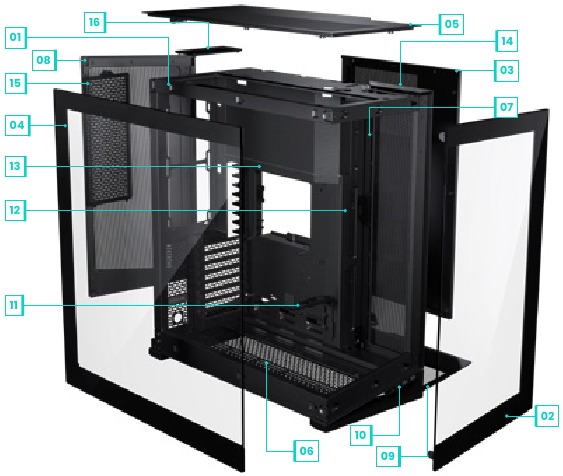

UITGEKLAPTE WEERGAVE

ONDERDELEN

1. Behuizing
2. Voorpaneel van glas
3. Meshpaneel rechterzijde
4. Glazen zijpaneel links
5. Bovenpaneel
6. Ventilatorbeugel onderkant
7. Ventilatorbeugel zijkant
8. Achterdeur
9. Stoffilter onderkant
10. I/O-voorkant
11. GPU-steunbeugel
12. Moederbordafdekking
13. D-RGB-afdekking
14. I/O bovenkant
15. Mesh-afdekking achterkant
16. Luchtstroomafdekking

ACCESSOIRES

GPU-STEUNBEUGEL
Inbegrepen in accessoiredoos

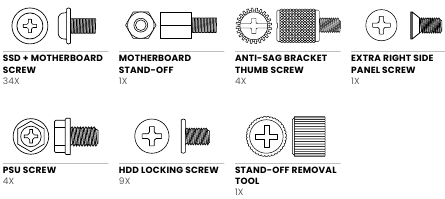

SCHROEVEN

LUCHTSTROOMAFDEKKING
2x inbegrepen in accessoiredoos

ANDERE ACCESSOIRES
1x D-RGB moederbordadapterkabel
1x Microvezeldoek
6x Kabelbinders
1x Handleiding

SPECIFICATIES

VERWIJDER EXTERNE PANELEN

1. OPEN HET ACHTERPANEEL
   Open de achterdeur door deze uit de rechterbenedenhoek te trekken.

2. VERWIJDER HET ZIJPANEEL VAN GLAS
   Draai de 2 duimschroeven aan de achterkant los, schuif het zijpaneel van glas naar achteren en kantel het opzij om het te verwijderen.

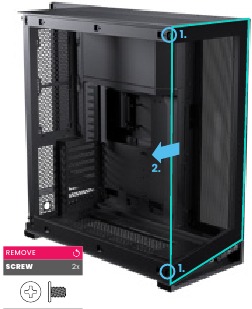

3. VERWIJDER HET VOORPANEEL VAN GLAS
   Draai de 2 schroeven aan de linkerkant los en schuif het paneel naar links om het te verwijderen. Optioneel kan dit paneel tijdens de installatie blijven zitten.

4. VERWIJDER HET BOVENPANEEL
   Draai de 2 duimschroeven van het bovenpaneel aan de achterkant los. Schuif het bovenpaneel naar achteren om het te verwijderen.

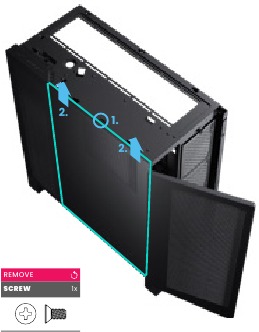

5. VERWIJDER HET RECHTERZIJPANEEL
   Verwijder de schroef aan de bovenkant en schuif het rechterpaneel omhoog om het te verwijderen.

6. VERWIJDER DE ACHTERDEUR
   Optioneel kan de achterdeur worden verwijderd door deze omhoog te schuiven wanneer deze zich in de open positie bevindt.


VERWIJDER DE AFDEKKINGEN

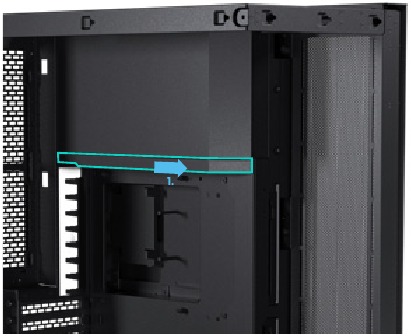

1. VERWIJDER DE D-RGB-AFDEKKING
   Schuif de D-RGB-afdekking naar de voorkant van de behuizing om deze te verwijderen.

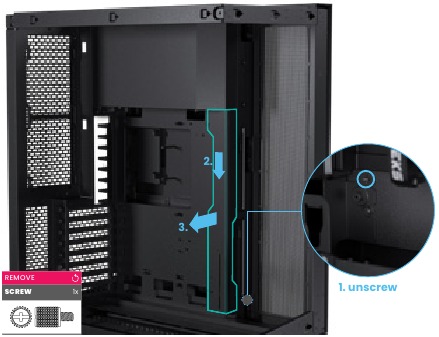

2. VERWIJDER DE MOEDERBORDAFDEKKING
   Verwijder de schroef aan de rechterkant van de behuizing. Duw de moederbordafdekking omlaag om deze te verwijderen.


MOEDERBORDINSTALLATIE

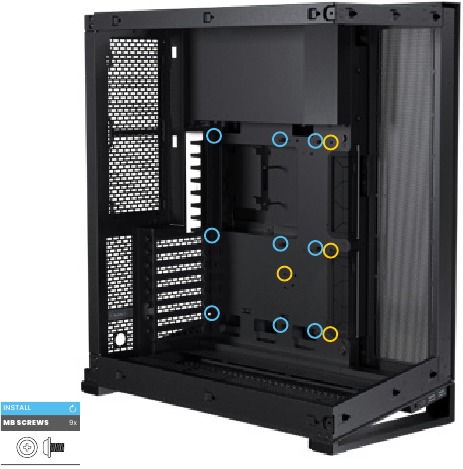

1. LIJN HET MOEDERBORD UIT
   Lijn het moederbord uit met de schroefgaten op de moederbordlade van de behuizing.
2. ZET HET MOEDERBORD VAST
   Zet het moederbord vast met 9x moederbordschroeven.

PRO-TIP
Gebruik de meegeleverde afstandstool om de afstandhouders van het moederbord eenvoudig te verwijderen en opnieuw te installeren voor andere moederbordvormfactoren

LET OP
Raadpleeg voor Micro-ATX en SSI-CEB de instructies van het moederbord voor de locaties van de afstandhouders.

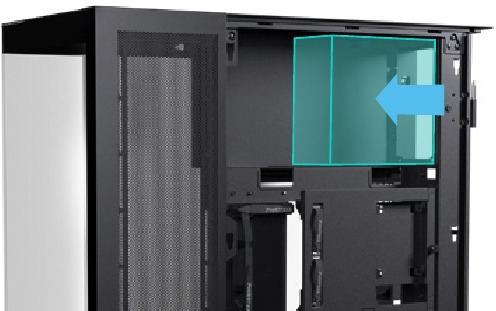

VOEDING INSTALLEREN

1. PLAATS PSU
   Plaats de PSU vanaf de rechterkant van de behuizing.


PRO-TIP
Sluit eerst alle PSU-kabels aan voordat je de PSU in de behuizing installeert.

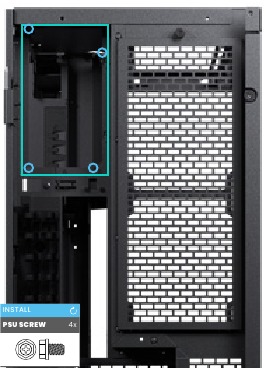

2. ZET PSU VAST
   Zet de PSU aan de achterkant vast met 4x PSU-schroeven.


RADIATOR- & VENTILATORPOSITIES

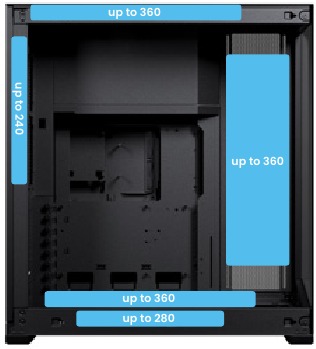

RADIATORPOSITIES
Zijkant: tot 360
Onderkant: tot 360/280
Bovenkant: tot 360
Achterkant: tot 240

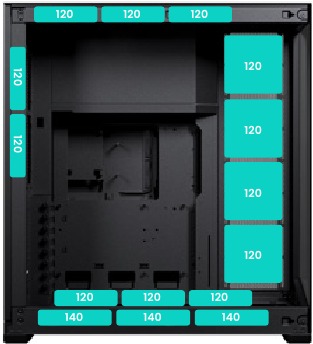

VENTILATORPOSITIES
Zijkant: 4x 120 mm
Onderkant: 3x 120/140 mm
Bovenkant: 3x 120 mm
Achterkant: 2x 120 mm

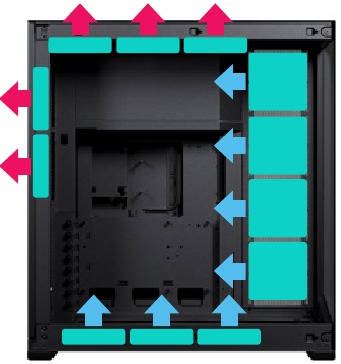

AANBEVOLEN LUCHTSTROOMCONFIGURATIES

LUCHTGEKOELDE CONFIGURATIE

Zijkant: Inlaat
Onderkant: Inlaat
Bovenkant: Uitlaat
Achterkant: Uitlaat

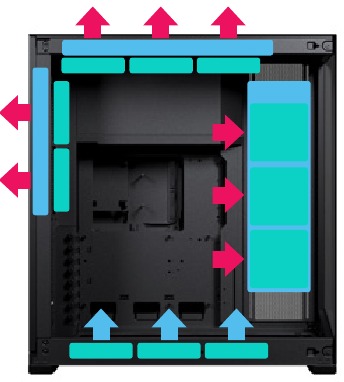

WATERGEKOELDE CONFIGURATIE

Zijkant: Uitlaat
Onderkant: Inlaat
Bovenkant: Uitlaat
Achterkant: Uitlaat

VENTILATOR- & RADIATORINSTALLATIE

ZIJKANT VENTILATOR/RADIATOR BEUGEL

1. SCHROEF VERWIJDEREN
   Verwijder de schroef aan de bovenkant.

2. TREK & VERWIJDER BEUGEL
   Verwijder de beugel door aan de hendel aan de bovenkant van de beugel te trekken en deze eruit te halen.

3. INSTALLEER VENTILATOREN/RADIATOR
   Installeer tot 4x 120 ventilatoren/360 radiator op de beugel.

4. INSTALLEER ZIJKANT BEUGEL
   Installeer de beugel opnieuw en zet deze vast met de schroef aan de bovenkant.

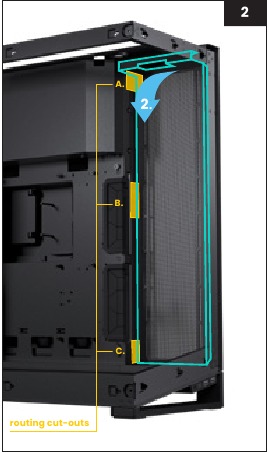

   Gebruik de 3 uitsparingen om alle ventilatorkabels te leiden.

PRO TIP
Gebruik de meegeleverde luchtstroomafdekking voor een optimale luchtstroom. Indien gebruikt, wordt de luchtstroom afgesloten.

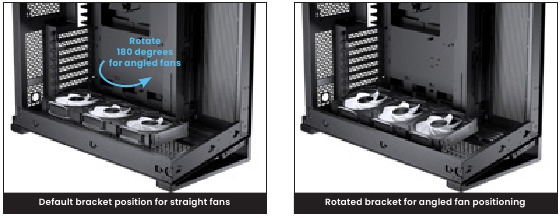

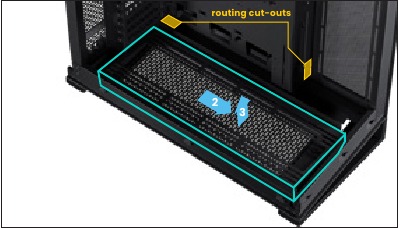

ONDERKANT VENTILATOR/RADIATOR BEUGEL

1. VERWIJDER ONDERSTE BEUGEL
   Maak de beugel los door de duimschroef aan de achterkant te verwijderen. Schuif de beugel naar voren om deze te verwijderen.

2. INSTALLEER VENTILATOREN/RADIATOR
   Installeer tot 3x 120mm / 3x 140 mm ventilatoren en/of 280/360 radiator op de beugel.

3. INSTALLEER ONDERSTE BEUGEL OPNIEUW
   Installeer de beugel opnieuw door deze naar de achterkant te schuiven en zet deze vast met de duimschroef.

Het is mogelijk om de beugel andersom te installeren voor schuine ventilatoren.
Ventilatorkabels kunnen door de uitsparingen aan de achterkant en zijkant worden geleid.

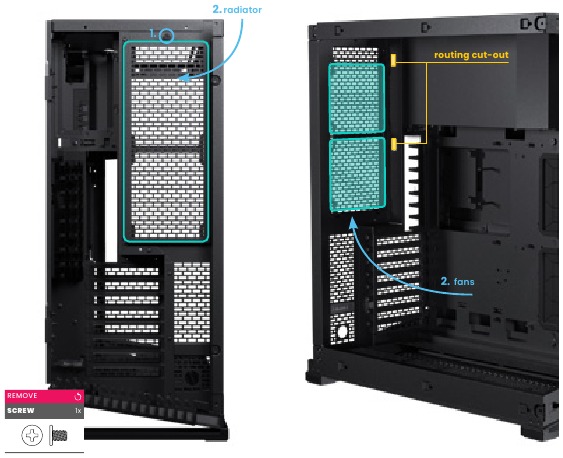

POSITIE VENTILATOR/RADIATOR ACHTERKANT

De achterkant heeft ruimte voor maximaal 240 radiator en 2x 120 ventilatoren. De ventilatoren kunnen voor het achterpaneel worden geïnstalleerd, terwijl de radiator achter het achterpaneel kan worden geïnstalleerd.

1. VERWIJDER MESH PANEEL ACHTERKANT
   Verwijder de schroef aan de achterkant en verwijder het mesh paneel.
2. INSTALLEER VENTILATOREN/RADIATOR
   Installeer maximaal 2x 120 ventilatoren aan de binnenkant van het achterchassis. Een 240 radiator kan aan de buitenkant van het achterchassis worden geïnstalleerd.
3. INSTALLEER MESH PANEEL ACHTERKANT OPNIEUW
   Als er geen radiator is geïnstalleerd, installeer dan het mesh paneel aan de achterkant opnieuw.
   Ventilatorkabels kunnen door de uitsparingen aan de achterkant worden geleid.

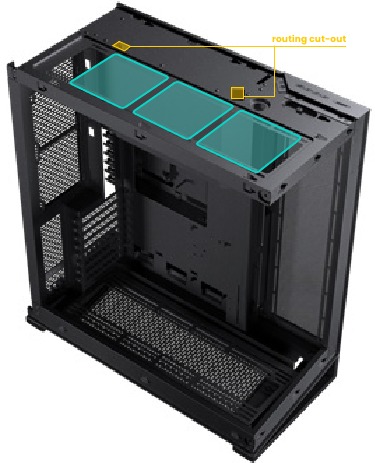

POSITIE VENTILATOR/RADIATOR BOVENKANT

1. INSTALLEER VENTILATOREN/RADIATOR
   Maximaal 3x 120 ventilatoren/360 radiator kan direct in de bovenkant van het chassis worden geïnstalleerd.
   Ventilatorkabels kunnen door de uitsparingen aan de bovenkant worden geleid.

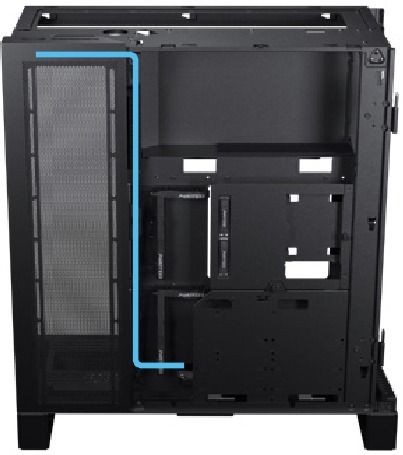

AAN/UIT KNOP EN LED

1. SLUIT DE AAN/UIT KNOP AAN
   Sluit de aan/uit schakelmodule aan op het moederbord.

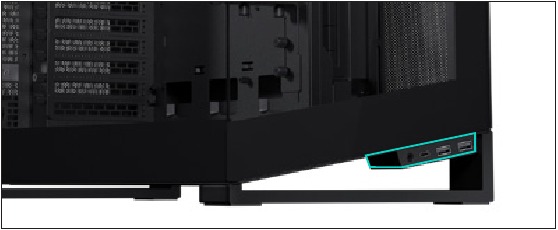

VOORKANT I/O

I/O INTERFACE

• USB 3.1 GEN 2 TYPE-C (1x)
• USB 3.0 TYPE-A (2x)
• Koptelefoon/microfoon (1x)

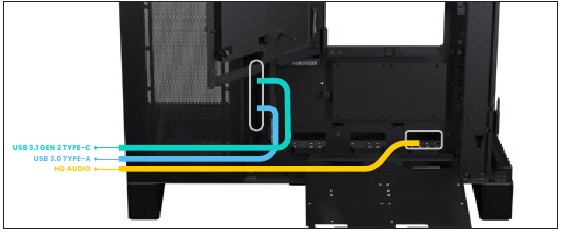

SLUIT I/O KABELS AAN OP HET MOEDERBORD

1. SLUIT USB 3.1 GEN 2 TYPE-C AAN

2. SLUIT USB 3.0 TYPE-A AAN

3. SLUIT HD AUDIO AAN

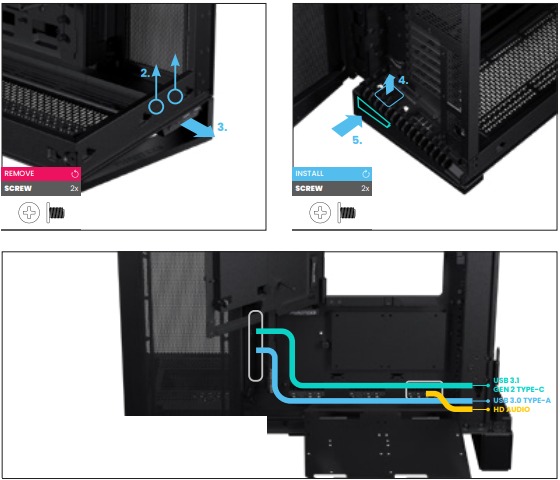

VERPLAATS VOORKANT I/O NAAR SECUNDAIRE LOCATIE

STAPPEN OM I/O NAAR DE ACHTERKANT TE VERPLAATSEN

1. VERWIJDER ONDERSTE VENTILATORBEUGEL
   Verwijder de onderste ventilatorbeugel.
2. VERWIJDER SCHROEVEN
   Draai 2x schroeven los aan de binnenkant van het chassis.
3. SCHUIF I/O-EENHEID ERUIT
   Schuif de I/O-eenheid naar voren en verwijder deze.
4. DUW AFDEKKING ERUIT
   Duw de afdekking aan de achterkant omhoog om deze te verwijderen.
5. SCHUIF I/O-EENHEID ERIN
   Trek de kabels door de uitsparing en schuif de I/O-eenheid in de achterste positie.
6. ZET I/O-EENHEID VAST
   Zet de I/O-eenheid in de nieuwe positie vast met 2x schroeven.

PRO TIP
De secundaire locatie van de voorkant I/O aan de achterkant is ideaal voor een strakke look.

D-RGB KABELS

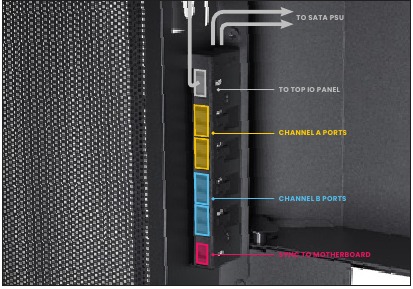

D-RGB CONTROLLER

De ingebouwde D-RGB controller heeft 2 kanalen (A & B). Beide kanalen, elk met 2 beschikbare D-RGB poorten, kunnen afzonderlijk worden bediend met de bedieningsknoppen op de voorkant I/O.
max 7A per kanaal, max 4A per poort

LICHTEFFECTEN & BEDIENING

D-RGB Lichteffecten en bedieningsinstructies worden beschreven in het gedeelte "LICHTEFFECTEN".

1. SLUIT DE SATA-KABELS AAN
   Sluit de 2x SATA-kabels aan op de voeding.

2. UITBREIDEN MET ANDERE D-RGB PRODUCTEN
   Naar Phanteks Digital-RGB producten (JST-connector)

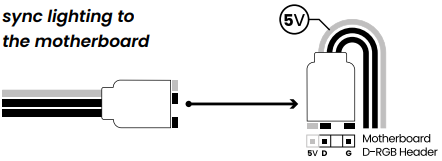

3. SYNCHRONISEER VERLICHTING MET MOEDERBORD (OPTIONEEL)
   De D-RGB-naar-moederbord kabel is inbegrepen in de accessoiredoos.


OPSLAG INSTALLEREN

OPSLAG BOVENKANT DEUR

1. OPEN BOVENKANT DEUR
   Draai de duimschroef los om de bovenste deur te openen.

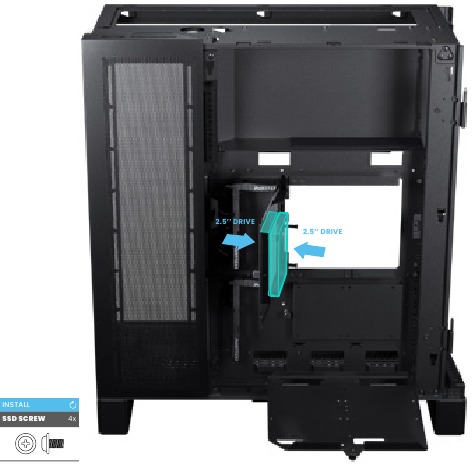

2. INSTALLEER 2.5'' SCHIJVEN
   Installeer maximaal 2x 2.5'' schijven met 2x SSD schroeven per SSD.


OPSLAG ONDERKANT DEUR

1. OPEN ONDERKANT DEUR
   Draai de duimschroef los om de deur te openen.
2. SCHIJVEN INSTALLEREN
   De onderste deur kan worden gebruikt voor een van de volgende opslagopties:
   1x 3.5'' + 4x 2.5'' | 4x 2.5'' | 2x 3.5''

OPTIE A- 1X 3.5'' + 4X 2.5''

OPTIE B - 4X 2.5''

1. Verplaats de 2.5'' schijfbeugel naar de achterkant van het moederbord.
2. Installeer 2x 2.5'' schijven op de deur en 2x 2.5'' schijven op de beugel

OPTIE C - 2X 3.5''

1. Verwijder de 2.5'' schijfbeugel volledig.
2. Installeer 2x 3.5'' schijven met kabels naar de bovenkant geleid

INTERN KABELBEHEER

PSU KABELBEHEER

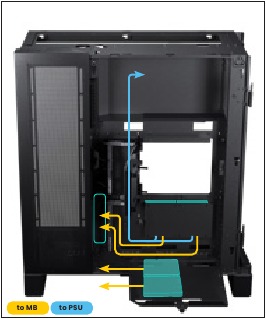

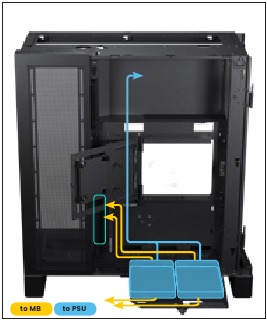

De PSU-kabels kunnen worden geleid zoals op de onderstaande afbeelding voor een overzichtelijk kabelbeheer. Open de bovenste afdekdeur om de CPU- en MB-kabels te lussen om overtollige kabellengte te verwijderen.

Lus overtollige kabellengte aan de binnenkant van de bovenste afdekdeur.

LED-AFDEKKINGEN INSTALLEREN

MOEDERBORD AFDEKKING INSTALLEREN

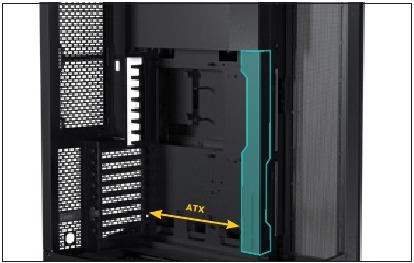

De moederbordafdekking kan op twee manieren worden geïnstalleerd:

Optie 1: Standaard
De eerste optie bedekt iets meer van de kabels die op het moederbord zijn aangesloten en is een geweldige pasvorm voor ATX-moederborden van standaardformaat.

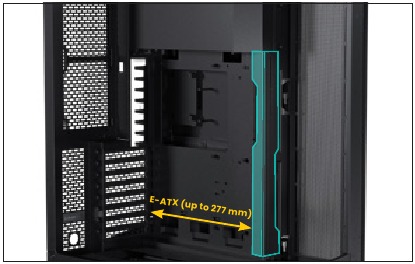

Optie 2: Omgekeerd
Voor de tweede optie wordt de afdekking in omgekeerde positie geïnstalleerd. Dit bedekt minder van het moederbord en zorgt voor meer ruimte voor E-ATX-moederborden (tot 277 mm).

Optie 3: Afdekking Verwijderen
Voor nog grotere moederborden en maximale ruimte wordt aanbevolen om deze afdekking volledig te verwijderen.

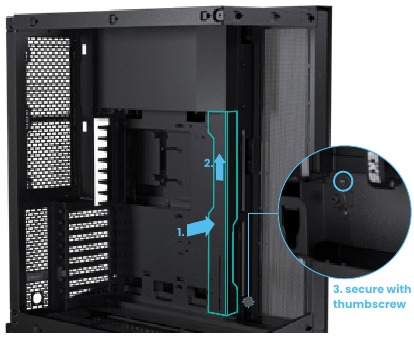

Nadat u de gewenste positie hebt gekozen, lijnt u de moederbordafdekking uit (1) en schuift u deze omhoog (2). Zet hem vast met de duimschroef door de rechterkant van het chassis (3).

D-RGB AFDEKKING INSTALLEREN

Schuif de D-RGB-afdekking naar de achterkant van het chassis om hem te installeren.

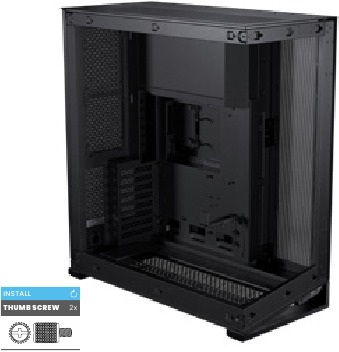

GPU-STEUNBEUGEL INSTALLEREN

(OPTIONEEL)

1. BEUGEL INSTALLEREN
   Installeer de GPU-steunbeugel op de moederbordafdekking met 1x duimschroef.

2. HOOGTE AANPASSEN
   Pas de hoogte aan voor uw GPU en gebruik de duimschroef om hem vast te zetten.

3. DIEPTE AANPASSEN
   Pas de diepte van de beugel aan om de GPU stevig vast te houden en vergrendel met 1x duimschroef onder de beugel.

PRO TIP
Gebruik het bevestigingspunt op de beugel om de GPU-kabel vast te zetten voor een nette routing

EXTERN KABELBEHEER

KABELGOTEN

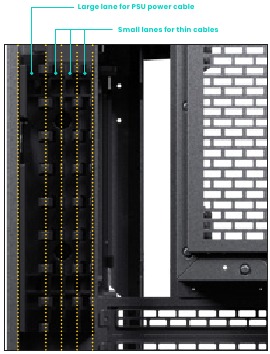

Externe kabels kunnen worden beheerd met de kabelgoten achter de achterdeur. De linkergoot is groter en kan worden gebruikt voor dikke kabels. De andere drie goten zijn kleiner en gemaakt voor dunne kabels.

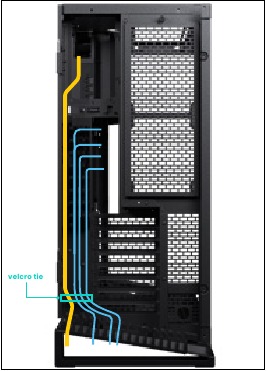

KLITTENBAND

Gebruik de klittenband aan de onderkant om alle kabels aan het chassis vast te maken.

KAM OF DOORVOERRUBBER

Er zijn twee opties voor de kabels om de behuizing te verlaten:

Optie 1: Achterste kam
De achterste kam kan worden gebruikt om elke kabel te scheiden om de behuizing netjes te verlaten.

Optie 2: Onderste doorvoer
Als alternatief kan de doorvoer aan de onderkant van het chassis worden gebruikt om de kabels naar buiten te leiden.
