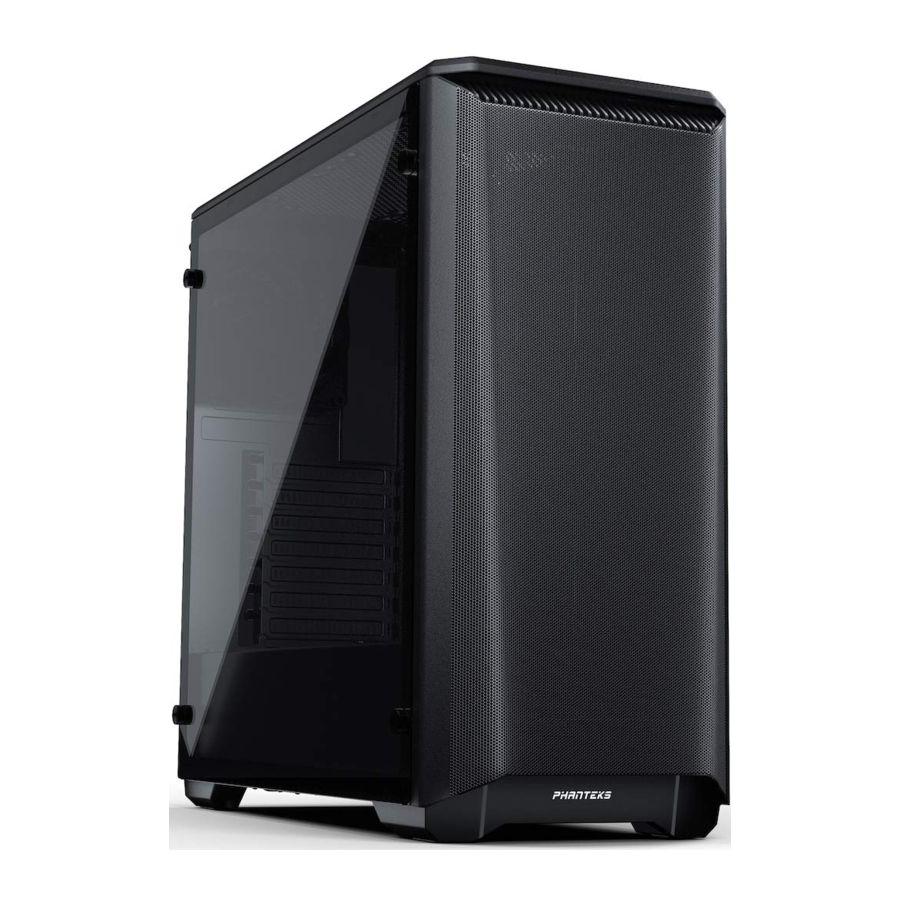

Phanteks Eclipse P400A / P400(S) Handleiding

KABELVERBINDING

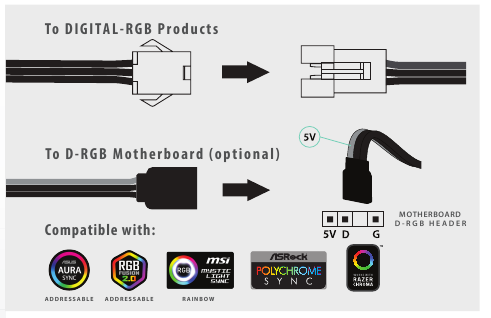

AANSLUITEN OP D-RGB VERLICHTINGSPRODUCTEN (P400A _ D MODEL)

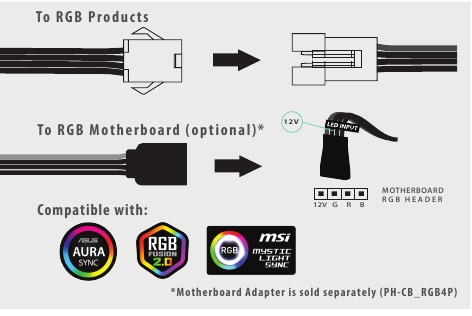

AANSLUITEN OP RGB VERLICHTINGSPRODUCTEN (P400 (S) MODELLEN)

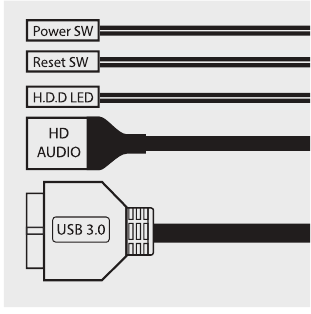

AANSLUITEN OP HET MOEDERBORD

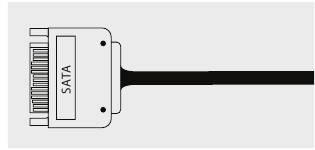

AANSLUITEN OP DE VOEDING

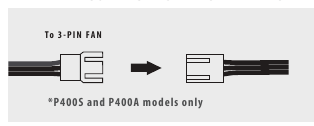

AANSLUITEN OP DE 3-PINS VENTILATOREN

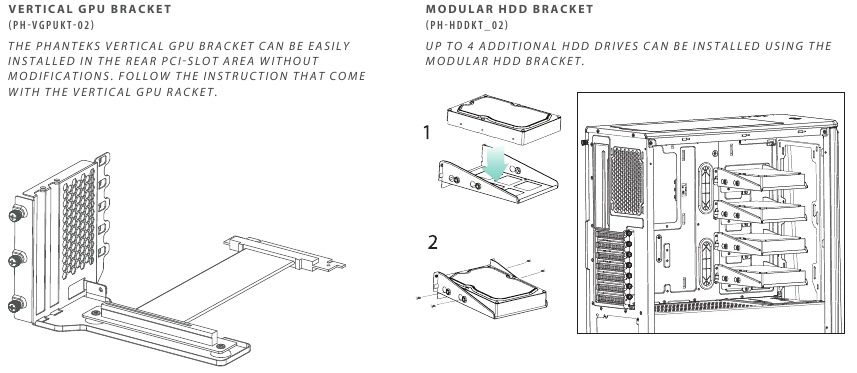

OPTIONELE UPGRADES

INTRODUCTIE

Bedankt voor het kiezen van Phanteks. Neem even de tijd om de handleiding zorgvuldig door te nemen. Phanteks aanvaardt geen verantwoordelijkheid voor schade die is ontstaan door onjuiste installatie of gebruik van dit product.

Deze handleiding is van toepassing op de volgende producten:
PH-EC400ATG
PH-EC400ATG_D
PH-EC416PTG
PH-EC416PSTG

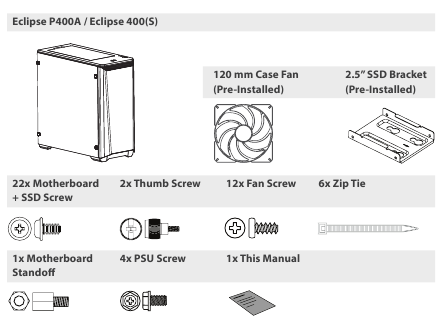

INBEGREPEN ACCESSOIRES

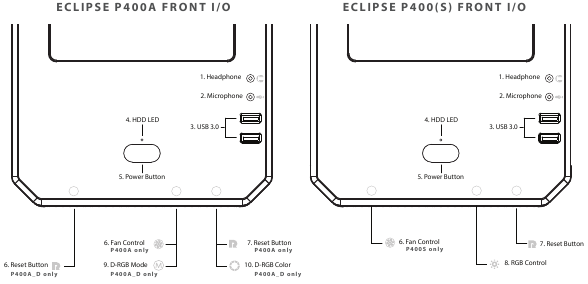

PRODUCTOVERZICHT

1. Hoofdtelefoon
2. Microfoon
3. USB 3.0
4. HDD-LED
5. Aan/uit-knop
6. Ventilatorregeling
7. Resetknop
8. RGB-regeling
9. D-RGB-modus
10. D-RGB-kleur

Met de 3-pins ventilatorcontroller kunt u alle aangesloten ventilatoren instellen op lage, gemiddelde of volledige snelheid.

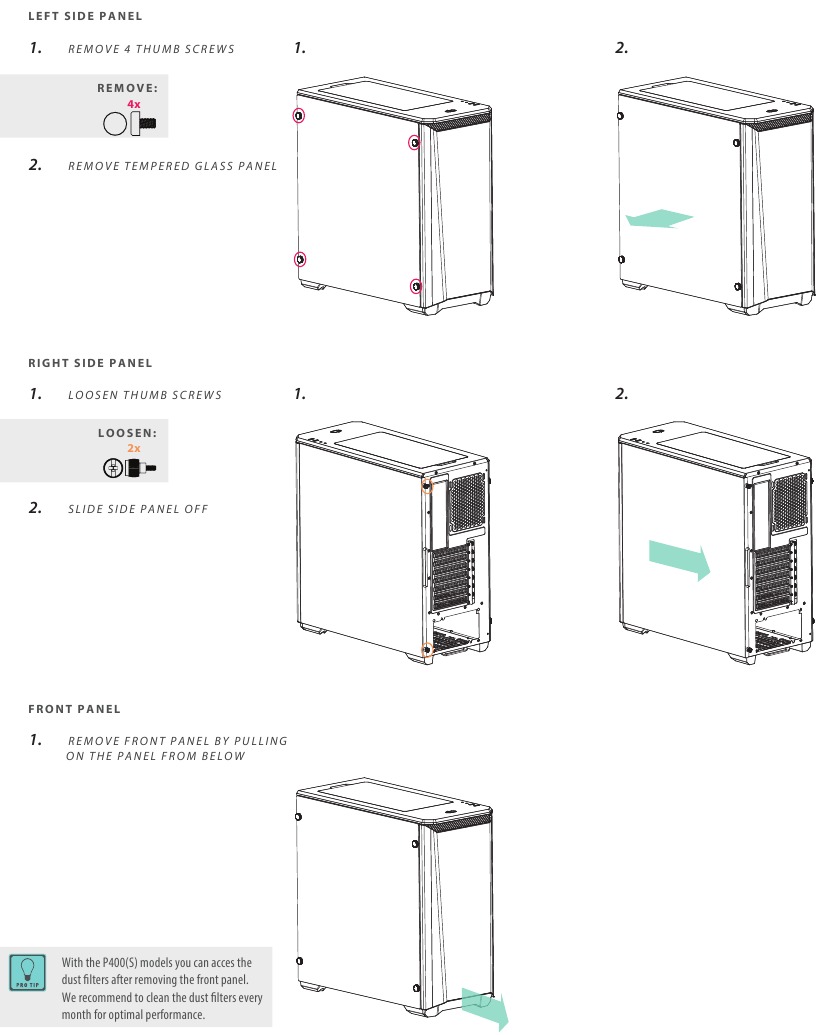

Er zijn drie panelen die van de P400-behuizing kunnen worden verwijderd: het linker zijpaneel van gehard glas, het rechter zijpaneel en het voorpaneel. Volg de onderstaande stappen.

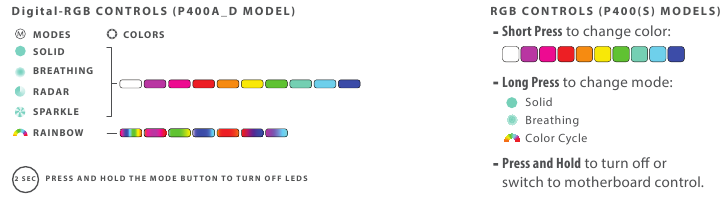

VERLICHTINGSREGELAARS

Ingedrukt houden om de behuizingscontroller uit te schakelen en te synchroniseren met de moederbord RGB- of D-RGB-software.

HARDWARE INSTALLATIE

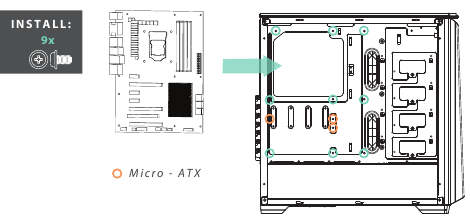

MOEDERBORD

1. INSTALLEER HET MOEDERBORD MET 9 MOEDERBORDSCHROEVEN

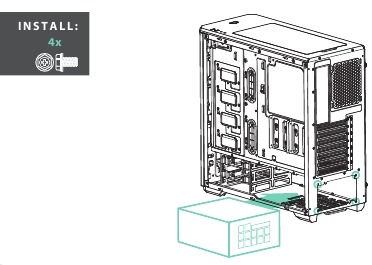

VOEDING

1. INSTALLEER DE VOEDING MET 4 PSU-SCHROEVEN

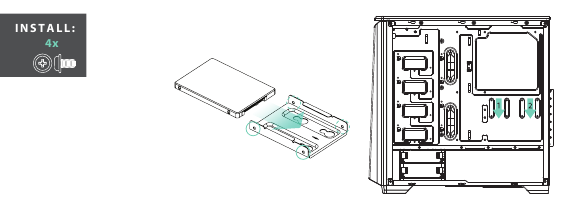

2.5" SSD

1. INSTALLEER DE SSD-SCHIJF MET 4 SSD-SCHROEVEN

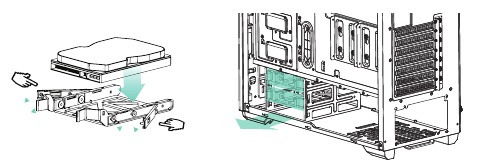

3.5" HDD

1. INSTALLEER DE HDD-SCHIJF IN DE TOOLLESS HDD-LADE EN SCHUIF DEZE TERUG IN DE BEHUIZING


De HDD-lade kan ook een 2.5" SSD bevatten
