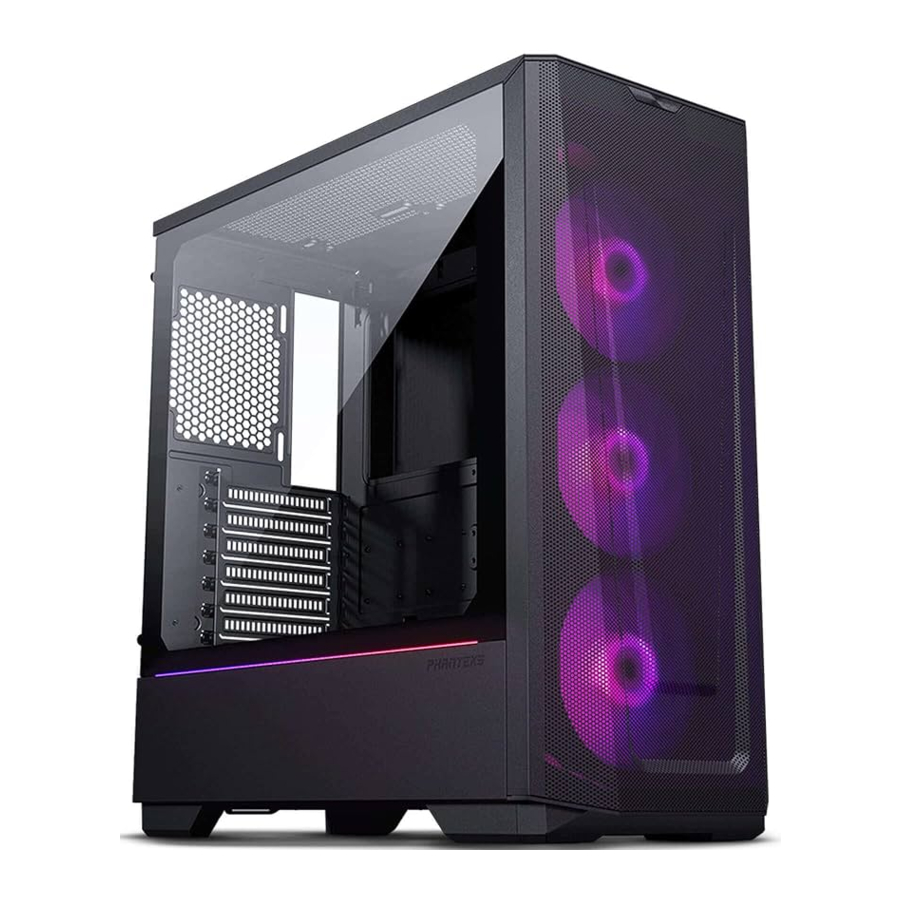

Phanteks Eclipse G360A Handleiding

INSTRUCTIES

Bedankt voor het kiezen van Phanteks. Neem even de tijd om de handleiding zorgvuldig door te nemen. Deze handleiding loodst u door alle functies die de Eclipse G360A te bieden heeft en de installatiestappen om een volledig systeem te bouwen.
Deze handleiding is bedoeld voor: Eclipse G360A
Phanteks aanvaardt geen verantwoordelijkheid voor schade die is ontstaan door een onjuiste installatie of gebruik van dit product.

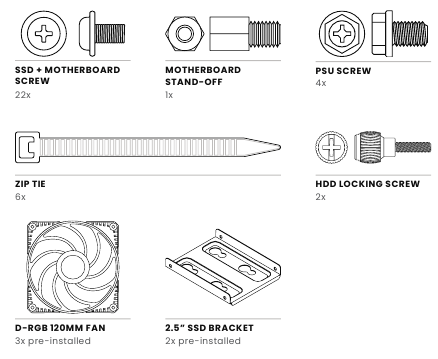

INBEGREPEN ACCESSOIRES

VENTILATOR- & RADIATORONDERSTEUNING

* Het is niet mogelijk om tegelijkertijd een 360 radiator aan de voor- en bovenkant te installeren

I/O AAN DE VOORKANT

D-RGB-BEDIENINGSELEMENTEN

LED'S UITSCHAKELEN
Houd de MODE button (modusknop) twee seconden ingedrukt om de LED's uit te schakelen, druk nogmaals om ze weer in te schakelen
OPMERKING | D-RGB-bedieningsknoppen zijn gedeactiveerd als ze zijn aangesloten op een moederbord.

PRO TIP
Voor een levendiger D-RGB-lichteffect plaatst u de ventilatoren direct onder het voorpaneel

PANEELVERWIJDERING

Voordat u met het installatieproces begint, raden we aan alle externe panelen te verwijderen. Volg deze stappen hieronder.

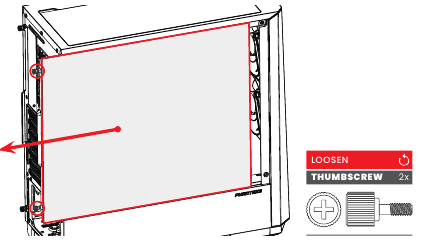

LINKERZIJPANEEL

Maak de 2 vaste duimschroeven los en schuif om het zijpaneel van gehard glas te verwijderen.

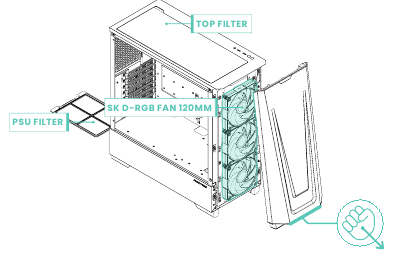

VOORPANEEL & STOFFILTERS

Verwijder het voorpaneel door het paneel van onderaf te trekken.

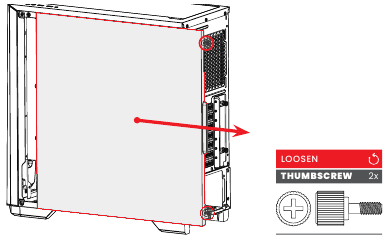

RECHTERZIJPANEEL

Maak de 2 vaste duimschroeven los en schuif om het rechterzijpaneel te verwijderen.

VOORVENTILATORBEUGELS

Verwijder de voorbeugels om de voorventilatoren of radiator gemakkelijker te kunnen installeren.

Voor ventilatoren van 140 mm verwijdert u alleen de linkerbeugel.

HARDWARE-INSTALLATIE

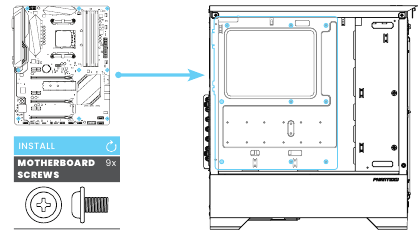

MOEDERBORD

Installeer het ATX-moederbord met behulp van 9x moederbordschroeven. Voor M-ATX-moederborden volgt u de instructies van het moederbord om de afstandhouders in de juiste positie te plaatsen.

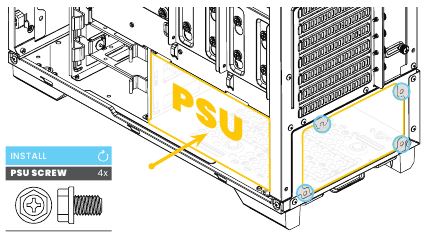

VOEDING

Installeer de voeding met 4x PSU-schroeven.

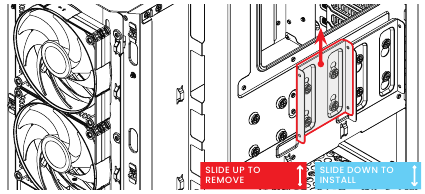

OPSLAG | 2,5" SSD
Schuif de SSD-beugel omhoog om deze uit de behuizing te verwijderen.

Zet de SSD vast met 4x SSD-schroeven aan de SSD-beugel.

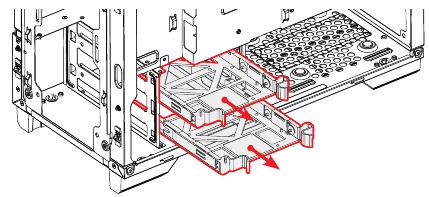

OPSLAG | 3,5" HDD
Schuif de 3,5" HDD-trays uit de HDD-kooi.

De HDD-kooi heeft 2 mogelijke posities om een 360 radiator aan de voorkant mogelijk te maken of voor extra PSU-speling

PRO TIP
De HDD-lade kan ook een 2,5" SSD bevatten
Open de zijclips, plaats de HDD en sluit de clips om de HDD op zijn plaats te bevestigen.

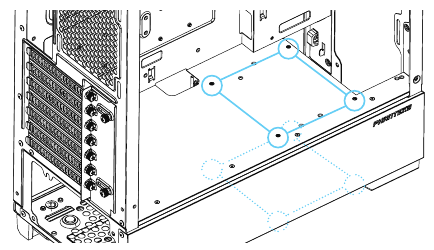

Om de HDD-beugel naar een andere positie te verplaatsen (of te verwijderen), verwijdert u 8x schroeven aan de onderkant en de PSU-afdekking.

KABELS

Sluit de I/O-kabels aan de voorkant aan op het moederbord en de voeding.

MOEDERBORD I/O AAN DE VOORKANT

Er kunnen meer D-RGB-verlichtingsproducten worden aangesloten op de geïntegreerde D-RGB-controller. Optioneel kan de verlichting worden aangesloten en bediend via de moederbordsoftware.

UITBREIDEN MET MEER D-RGB-PRODUCTEN

VERLICHTING SYNCHRONISEREN MET HET MOEDERBORD

OPTIONELE UPGRADE
VERTICALE GPU-BEUGEL (PH-VGPUKT4.0_03)
De G360A-behuizing ondersteunt de Phanteks Verticale GPU-beugel. De verticale GPU-beugel ondersteunt GPU's met 3 en 4 sleuven met toegang tot de GPU-connectoren op sleuf 1 en 2.
Het kan eenvoudig worden geïnstalleerd in het PCI-sleufgebied. Volg de instructies die bij de Verticale GPU-beugel zijn inbegrepen.

AANBEVOLEN KOELCONFIGURATIE

De Eclipse G360A-behuizing maakt verschillende koelconfiguraties mogelijk. Dit zijn vier voorbeelden om het koelpotentieel van de G360A te maximaliseren.

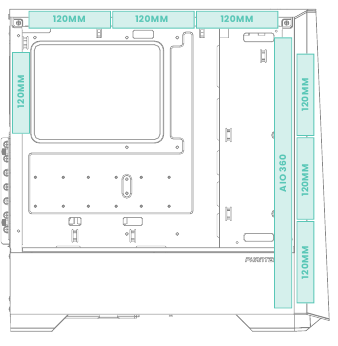

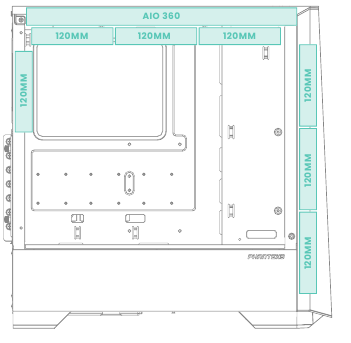

360 FRONT AIO-KOELER Ventilatoren kunnen aan de voorkant van de behuizing achter het voorpaneel worden geplaatst.	360 TOP AIO-KOELER RAM-hoogte speling | 42 mm

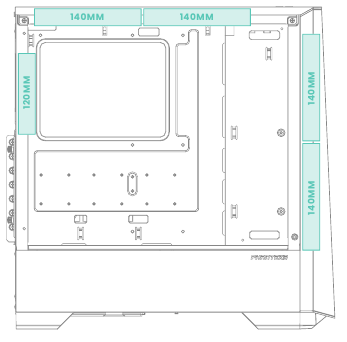

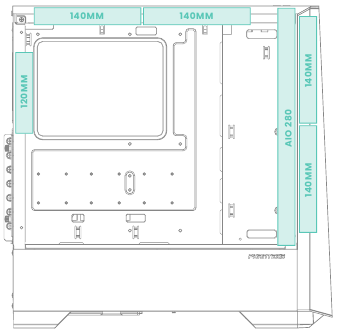

280 FRONT AIO-KOELER Ventilatoren kunnen aan de voorkant van de behuizing achter het voorpaneel worden geplaatst.	4X 140 MM VENTILATOREN BOVEN- & VOORKANT Maximum aantal 140 mm ventilatoren
