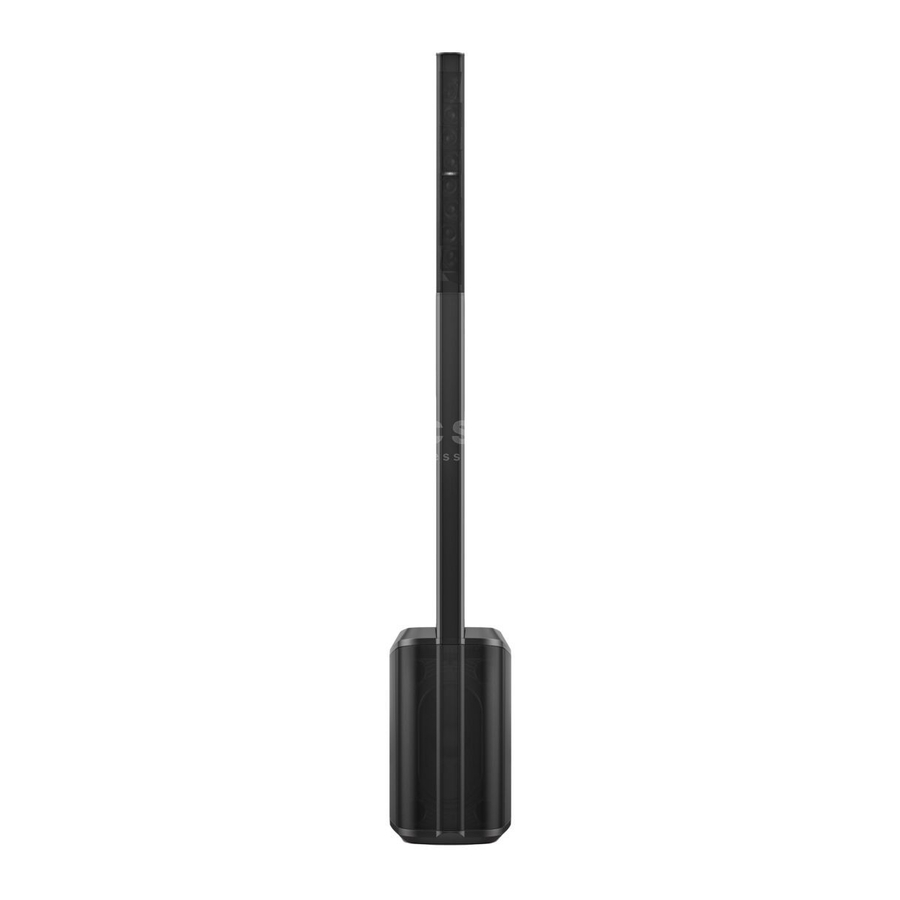

Overzicht

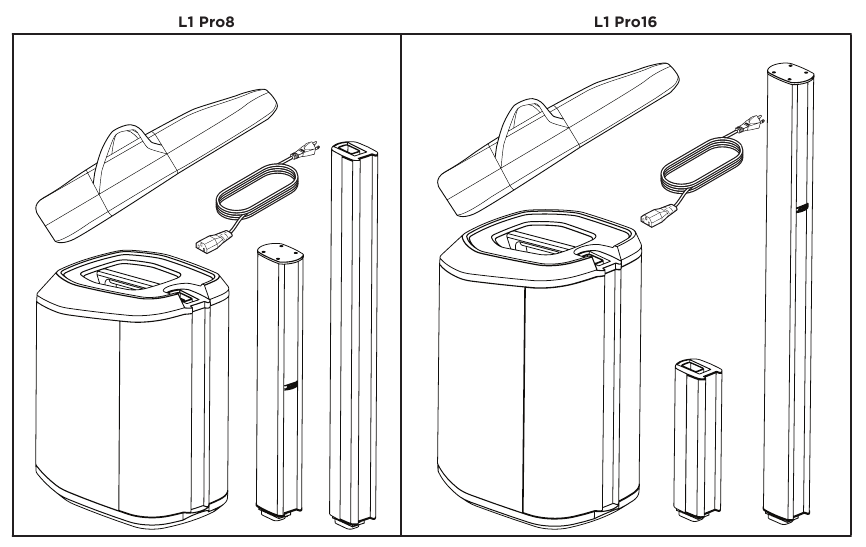

Inhoud van de verpakking

Optionele accessoires

• L1 Pro8-systeemtas
• L1 Pro16-systeemroltas
• L1 Pro8/Pro16-beschermhoes

Ga voor meer informatie over L1 Pro-accessoires naar PRO.BOSE.COM.

Systeemconfiguratie

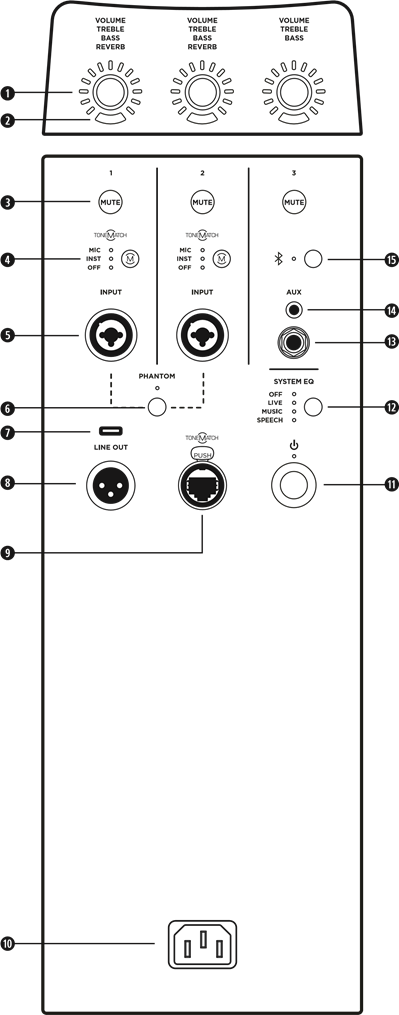

Aansluitingen en bedieningselementen

1. Kanaalparameterbediening: Pas het volumeniveau, de hoge tonen, de lage tonen of de reverb aan voor het gewenste kanaal. Druk op de bediening om tussen parameters te schakelen; draai aan de bediening om het niveau van de geselecteerde parameter aan te passen.
2. Signaal-/clipindicator: De led licht groen op wanneer er een signaal aanwezig is en rood wanneer het signaal clipt of het systeem in de begrenzingsmodus gaat. Verlaag het volume van het kanaal of het signaal om signaalclipping of -begrenzing te voorkomen.
3. Kanaal dempen: Demp de uitvoer van een afzonderlijk kanaal. Druk op de knop om het kanaal te dempen. In gedempte stand licht de knop wit op.
4. Kanaal ToneMatch-knop: Selecteer de ToneMatch-preset voor een afzonderlijk kanaal. Gebruik MIC voor microfoons en gebruik INST voor akoestische gitaren. De bijbehorende led licht wit op wanneer deze is geselecteerd.
5. Kanaalingang: Analoge ingang voor het aansluiten van microfoonkabels (XLR), instrumentkabels (TS ongebalanceerd) of line-levelkabels (TRS gebalanceerd).
6. Fantoomvoeding: Druk op de knop om 48 volt aan te sluiten op de kanalen 1 en 2. De led licht wit op wanneer fantoomvoeding is aangesloten.
7. USB-poort: USB-C-connector voor Bose-servicegebruik.
   Opmerking: Deze poort is niet compatibel met Thunderbolt 3-kabels.
8. XLR-lijnuitgang: Gebruik een XLR-kabel om de lijnniveau-uitgang aan te sluiten op een Sub1/Sub2 of een andere basmodule.
9. ToneMatch-poort: Sluit uw L1 Pro aan op een T4S- of T8S ToneMatch-mixer via een ToneMatch-kabel.

   Maak geen verbinding met een computer- of telefoonnetwerk.
10. Stroomingang: IEC-voedingskabelaansluiting.
11. Stand-byknop: Druk op de knop om de L1 Pro in te schakelen. De led licht wit op wanneer het systeem is ingeschakeld.
12. Systeem-EQ: Druk op de knop om door een hoofd-EQ te bladeren en er een te selecteren die geschikt is voor het gebruiksscenario. De bijbehorende led licht wit op wanneer deze is geselecteerd.
13. TRS-lijningang: Gebruik een TRS-kabel van 6,4 millimeter (1/4 inch) om audiobronnen op lijnniveau aan te sluiten.
14. Aux-lijningang: Gebruik een TRS-kabel van 3,5 millimeter (1/8 inch) om audiobronnen op lijnniveau aan te sluiten.
15. Bluetooth® koppelingsknop: Stel de koppeling in met apparaten met Bluetooth-functionaliteit. De led knippert blauw terwijl de L1 Pro detecteerbaar is en licht continu wit op wanneer een apparaat is gekoppeld voor streaming.

Het systeem monteren

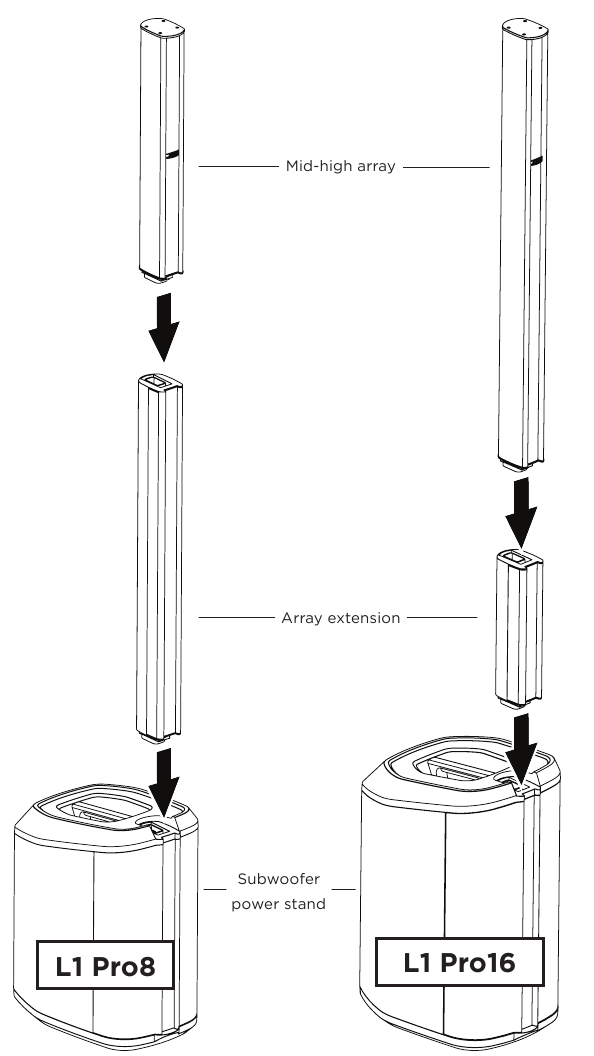

Voordat u het systeem aansluit op een stroombron, monteert u het systeem met behulp van de array-verlenging en de midden-hoog array.

1. Plaats de array-verlenging in de voedingsstandaard van de subwoofer.
2. Plaats de midden-hoog array in de array-verlenging.


De L1 Pro8/Pro16 kan worden gemonteerd zonder de array-verlenging te gebruiken; de midden-hoog array kan rechtstreeks op de voedingsstandaard van de subwoofer worden aangesloten. Deze configuratie is het handigst wanneer u zich op een verhoogd podium bevindt om er zeker van te zijn dat de midden-hoog array zich op oorhoogte bevindt.

Stroom aansluiten

1. Steek de stekker van het netsnoer in de stroomingang op de L1 Pro.
2. Steek het andere uiteinde van het netsnoer in een werkend stopcontact.

Opmerking:
Schakel het systeem pas in nadat u uw bronnen hebt aangesloten. Zie hieronder Bronnen aansluiten.

3. Druk op de stand-byknop. De led licht wit op wanneer het systeem is ingeschakeld.

Opmerking:
Houd de stand-byknop 10 seconden ingedrukt om het systeem terug te zetten naar de fabrieksinstellingen.

Automatisch uitschakelen/stand-by met laag vermogen

Na vier uur niet te zijn gebruikt, gaat de L1 Pro in
de modus Automatisch uitschakelen/stand-by met laag vermogen om stroom te besparen. Om het systeem uit de modus Automatisch uitschakelen/stand-by met laag vermogen te halen, drukt u op de stand-byknop.

Bronnen aansluiten

Bedieningselementen kanaal 1 en 2

Kanaal 1 en 2 zijn voor gebruik met microfoons, gitaren, keyboards of andere instrumenten. Kanaal 1 en 2 detecteren automatisch een broningangsniveau om de volumeverloop en de versterkingsfase aan te passen.

1. Sluit uw geluidsbron aan op de kanaalingang met de juiste kabel.

2. Pas een ToneMatch-preset toe—om het geluid van uw microfoon of instrument te optimaliseren—door op de Kanaal ToneMatch-knop te drukken totdat de led voor uw gekozen preset oplicht.
   Gebruik MIC voor microfoons en gebruik INST voor akoestische gitaren en andere instrumenten. Gebruik OFF als u geen preset wilt toepassen.
   Opmerking:
   Gebruik de L1 Mix-app om aangepaste presets te kiezen uit de ToneMatch-bibliotheek. De bijbehorende led licht groen op wanneer een aangepaste preset is geselecteerd.

3. Druk op de kanaalparameterbediening om een parameter te kiezen die u wilt wijzigen. De parameternaam licht wit op wanneer deze is geselecteerd.

4. Draai aan de kanaalparameterbediening om het niveau van de geselecteerde parameter aan te passen. De parameter-led geeft het niveau van de geselecteerde parameter aan.
   Opmerking:
   Terwijl Reverb is geselecteerd, houdt u de bediening twee seconden ingedrukt om de reverb te dempen. Terwijl reverb is gedempt, knippert Reverb wit. Om de demping van reverb op te heffen, houdt u twee seconden ingedrukt terwijl Reverb is geselecteerd. De demping van reverb wordt gereset wanneer het systeem wordt uitgeschakeld.


Bedieningselementen kanaal 3

Kanaal 3 is voor gebruik met apparaten met Bluetooth® en audio-ingangen op lijnniveau.

Bluetooth koppelen
De volgende stappen beschrijven hoe u een apparaat met Bluetooth handmatig aansluit om audio te streamen.
U kunt de L1 Mix-app gebruiken om toegang te krijgen tot extra apparaatbediening. Zie Bediening via de L1 Mix-app hieronder voor meer informatie over de L1 Mix-app.

1. Schakel de Bluetooth-functie in op uw mobiele apparaat.
2. Houd de Bluetooth koppelingsknop twee seconden ingedrukt. Wanneer u klaar bent om te koppelen, knippert de led blauw.

3. Uw L1 Pro is zichtbaar in uw apparatenlijst op uw mobiele apparaat. Selecteer uw L1 Pro in de apparatenlijst. Wanneer het apparaat succesvol is gekoppeld, licht de led continu wit op.


Opmerking:
Sommige meldingen zijn mogelijk hoorbaar via het systeem tijdens gebruik. Om dit te voorkomen, schakelt u meldingen uit op uw verbonden apparaat. Schakel de vliegtuigmodus in om te voorkomen dat oproep-/berichtmeldingen de audio onderbreken.

TRS-lijningang
Een mono-ingang. Gebruik een TRS-kabel van 6,4 millimeter (1/4 inch) om audiobronnen op lijnniveau aan te sluiten, zoals mixers of instrumenteffecten.

Aux-lijningang
Een stereo-ingang. Gebruik een TRS-kabel van 3,5 millimeter (1/8 inch) om een audiobron op lijnniveau aan te sluiten, zoals mobiele apparaten of laptops.

Bediening via de L1 Mix-app

Download de Bose L1 Mix-app voor extra apparaatbediening en audiostreaming. Volg na het downloaden de instructies in de app om uw L1 Pro aan te sluiten. Raadpleeg de hulp in de app voor specifieke informatie over het gebruik van de L1 Mix-app.

Functies

• Kanaalvolume aanpassen
• Kanaalmixerparameters aanpassen
• Systeem-EQ aanpassen
• Kanaal dempen inschakelen
• Reverb dempen inschakelen
• Fantoomvoeding inschakelen
• Toegang tot de ToneMatch-presetbibliotheek
• Scènes opslaan

Extra aanpassingen

Kanaal dempen

Druk op Kanaal dempen om de audio voor een afzonderlijk kanaal te dempen. Wanneer een kanaal is gedempt, licht de knop wit op. Druk nogmaals op de knop om de demping van het kanaal op te heffen.

Fantoomvoeding

Druk op de knop Fantoomvoeding om 48 volt aan te sluiten op de kanalen 1 en 2. De led licht wit op wanneer fantoomvoeding is aangesloten. Pas fantoomvoeding toe bij gebruik van een condensatormicrofoon. Druk nogmaals op de knop om fantoomvoeding uit te schakelen.

Opmerking:
Fantoomvoeding is alleen van invloed op bronnen die zijn aangesloten op een kanaalingang met behulp van een XLR-kabel.

Systeem-EQ

Selecteer uw systeem-EQ door op de knop Systeem-EQ te drukken totdat de bijbehorende led voor de gewenste EQ wit oplicht. Kies tussen OFF (uit), LIVE (live), MUSIC (muziek) en SPEECH (spraak). Uw gekozen EQ blijft geselecteerd wanneer u uw L1 Pro uit- en weer inschakelt.

Opmerking:
De systeem-EQ is alleen van invloed op audio van de subwoofer/midden-hoog array.
De systeem-EQ heeft geen invloed op XLR-lijnuitgang-audio.

Systeemconfiguratiescenario's

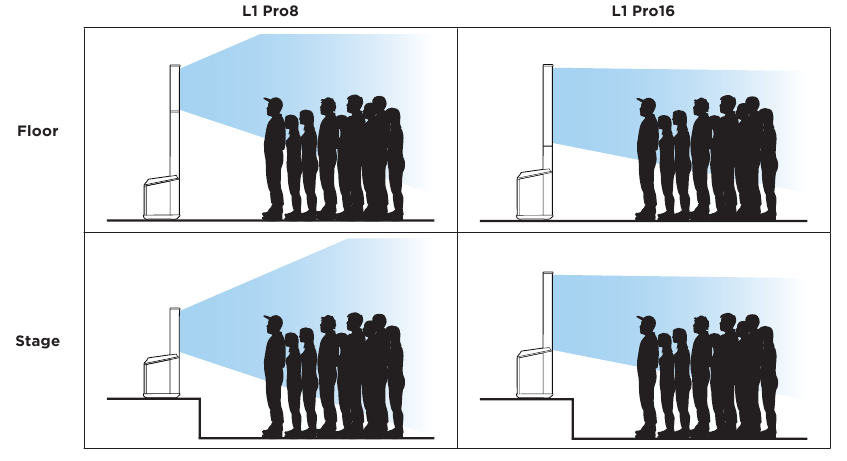

Het L1 Pro8/Pro16-systeem kan op de vloer of op een verhoogd podium worden geplaatst. Wanneer u het systeem op een verhoogd podium gebruikt, monteert u uw systeem zonder de array-verlenging (zie Het systeem monteren).

Plaats de apparatuur niet op een onstabiele locatie. De apparatuur kan instabiel worden, wat kan leiden tot een gevaarlijke situatie, die kan leiden tot letsel.

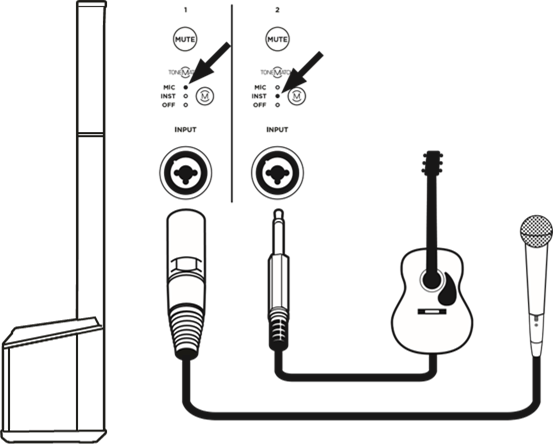

Solo-muzikant

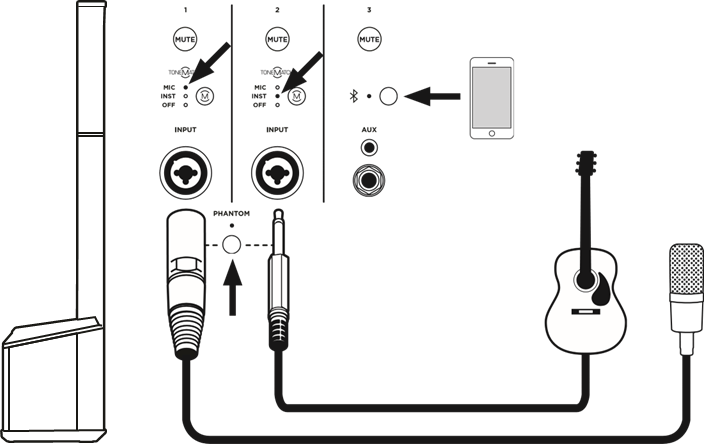

Muzikant met mobiel apparaat

Band

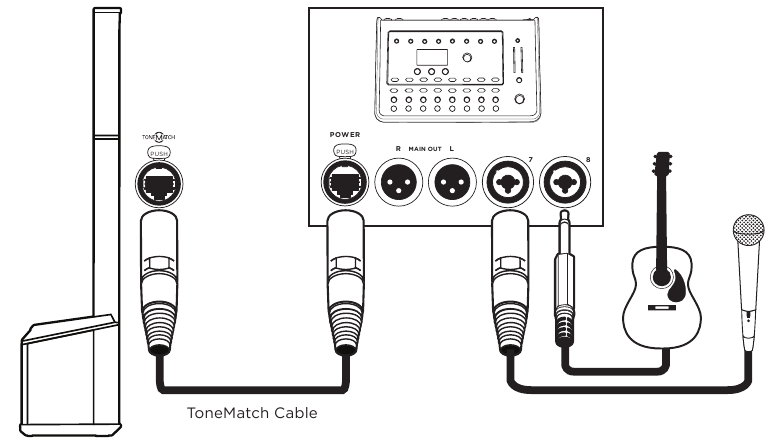

Muzikant met T8S-mixer

Opmerking:
Alleen het linker kanaal van de T8S wordt geleverd.

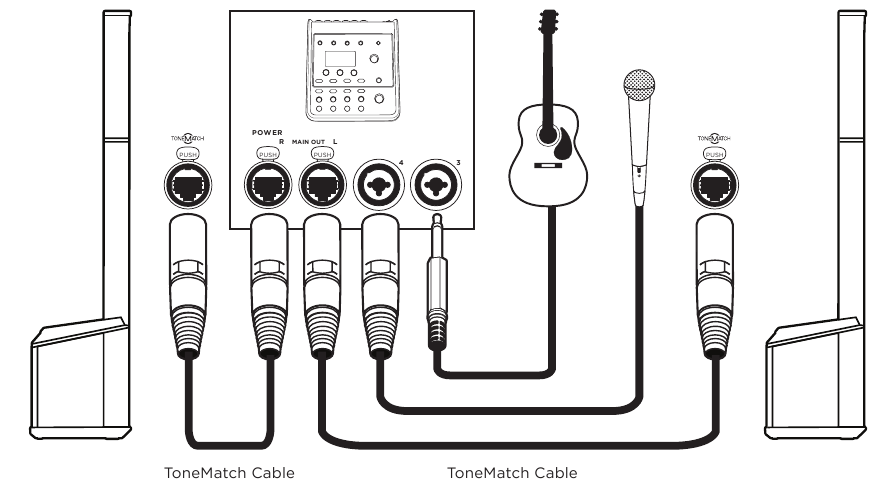

Muzikant stereo met T4S-mixer

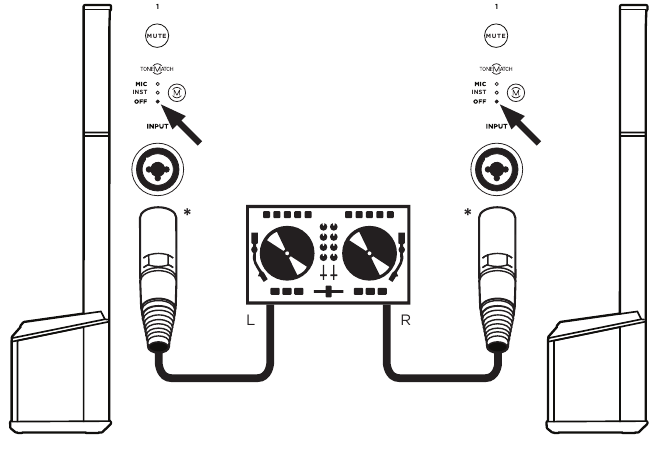

DJ stereo

• Alternatieve verbinding
  Dit scenario vereist mogelijk een gespecialiseerde kabel of adapter. Sluit een TRS-kabel aan op de TRS-lijningang om een breder scala aan volumeregeling mogelijk te maken.

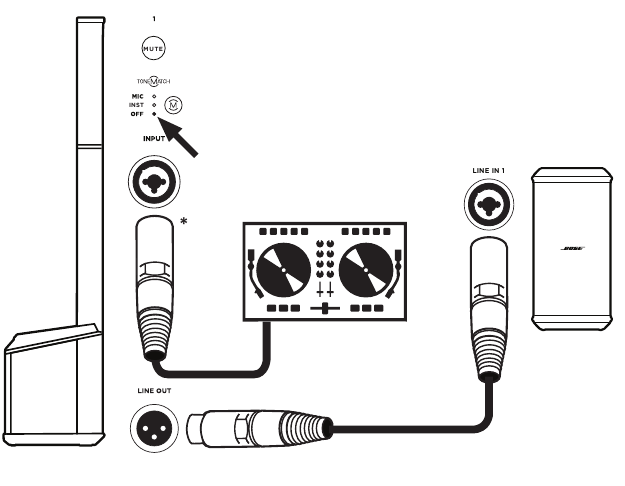

DJ met Sub1

• Alternatieve verbinding
  Dit scenario vereist mogelijk een gespecialiseerde kabel of adapter. Sluit een TRS-kabel aan op de TRS-lijningang om een breder scala aan volumeregeling mogelijk te maken.


Opmerking: Zie de gebruikershandleiding van de Sub1/Sub2 op PRO.BOSE.COM voor de juiste Sub1/Sub2-instellingen.

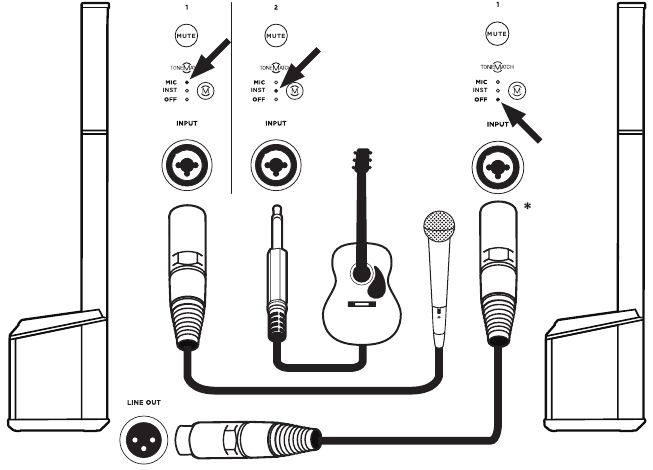

Muzikant dubbel mono

• Alternatieve verbinding
  Dit scenario vereist een gespecialiseerde kabel of adapter. Sluit een TRS-kabel aan op de TRS-lijningang om een breder scala aan volumeregeling mogelijk te maken.


Muzikant met S1 Pro-monitor

• Alternatieve verbinding
  Dit scenario vereist een gespecialiseerde kabel of adapter. Sluit een TRS-kabel aan om een breder scala aan volumeregeling mogelijk te maken.


Verzorging en onderhoud

Uw L1 Pro schoonmaken
Maak de productbehuizing schoon met een zachte, droge doek. Zuig indien nodig voorzichtig het rooster van de L1 Pro af.

Gebruik geen oplosmiddelen, chemicaliën of reinigingsmiddelen die alcohol, ammoniak of schuurmiddelen bevatten.

Gebruik geen sprays in de buurt van het product en laat geen vloeistoffen in openingen terechtkomen.

Probleemoplossing

Referenties
