Bose Companion 3 II Handleiding
Inhoud
Tips voor probleemoplossing

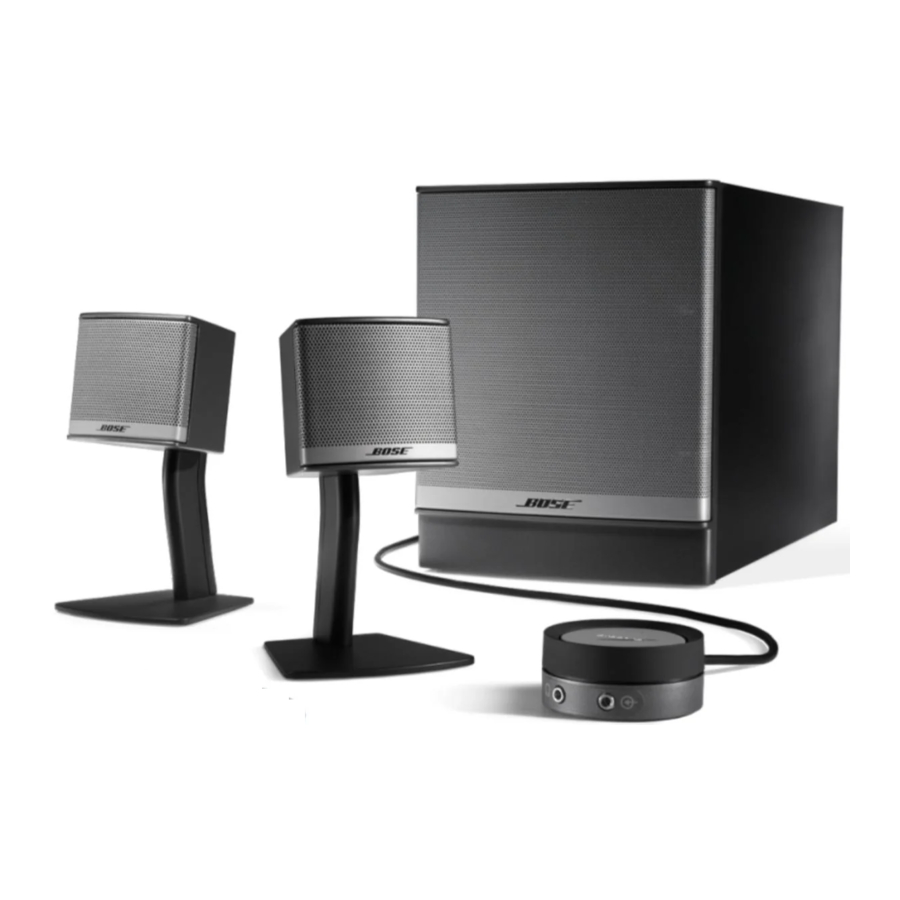

Companion® 3 Series II Multimedia-luidsprekersysteem
Raadpleeg de servicehandleidingen van het Companion® 3 Multimedia-luidsprekersysteem, onderdeelnummer 297700, voor schema's, PCB-lay-outs en onderdelenlijsten.
Preventieve reparatiemaatregelen
Opmerking: voer het volgende uit op alle apparaten die ter reparatie worden teruggestuurd.
| Product | Controleren | Actie |
| Companion 3 serie II | Apparaten gebouwd vóór 23-10-2007 (DOM 7289). | Apparaten gebouwd vóór 23-10-2007 hebben de Aishi-condensator C7 op de voedings-PCB geïnstalleerd. Vervang C7 door een United Chemi-Con (UCC)-condensator. Raadpleeg de servicehandleiding voor het onderdeelnummer. De cut-in-datum van DOM is alleen van toepassing op Amerikaanse varianten. Raadpleeg Service Bulletin: 271885-B4voor meer informatie. |
| Product | Symptoom | Controleren | Actie |
| Companion 3 serie II | Onderbroken stroomtoevoer | Ofwel J308 of de bedieningsmodule zelf kan defect zijn | Gebruik een testbedieningsmodule om te bepalen of het probleem zich bevindt in de bedieningsmodule van de klant of in de connector J308. Als de testbedieningsmodule werkt, kan het probleem worden geïdentificeerd als een defecte bedieningsmodule van de klant. Als de bedieningsmodule het probleem niet oplost, is J308 het defecte onderdeel. J308 is niet te repareren. De module-assemblage moet worden vervangen. Raadpleeg de servicehandleiding voor het onderdeelnummer van de module-assemblage. |
| Companion 3 serie II | Onderbroken stroomtoevoer | Controleer J1 | Soms is J1 niet goed geplaatst en kan hij onderbroken worden. Als J1 onderbroken is, moet de kabel mogelijk worden vervangen of opnieuw worden geplaatst. |
| Companion 3 serie II | Geen audio | Controleer U301 | Controleer pinnen 6 en 20 op 15Vdc. Als de 15Vdc niet aanwezig is, controleer dan alle andere voedingsspanningen. Als de voedingsspanningen aanwezig zijn, injecteer dan een 1KHz-signaal in J302. Controleer pinnen 14 (rechts in) en 15 (links in) en vervolgens pinnen 17 (rechts uit) en 21 (links uit). Als er audio binnenkomt en er niets uitgaat, vervang dan U301 |
| Companion 3 serie II | Geen audio | Zorg ervoor dat het apparaat niet vastzit in de stand-bymodus | Plaats bij IC U301 uw positieve probe op pin 22 en de negatieve probe op aarde. Schakel de bedieningsmodule tussen gedempt en stand-by door de bovenkant van de bedieningsmodule aan te raken. Wanneer de LED groen is, moet de voltmeter 11Vdc aangeven. Wanneer de LED geel is, moet de voltmeter 0Vdc aangeven. |
| Companion 3 serie II | Geen bas | Controleer U3 | Voer een signaal van 200 mVrms, 200 Hz in J302 in. Controleer U3, pin 10 op een signaal dat de IC ingaat en controleer pin 14 op het signaal dat eruit komt. Als er een signaal binnenkomt maar er niets uitkomt, vervang dan U3 met behulp van het onderdeelnummer in de servicehandleiding. |
| Companion 3 serie II | Onderbroken audio van linker- of rechterluidspreker | Controleer J307 | Terwijl de luidsprekers zijn aangesloten en een audiobron wordt afgespeeld, wiebelt u met de luidsprekeraansluitingen en luistert u of de audio wegvalt of onderbroken wordt. Voordat u de connectoren als een defect beschouwt, moet u de luidsprekerkabel controleren op gebroken of onderbroken verbindingen. J302 is niet te repareren; vervang de module-assemblage. |
| Companion 3 serie II | Geen audio of dood apparaat | Controleer de bedieningsmodule | Controleer de pinnen in de din-connector aan het einde van de bedieningsmodulekabel om te zien of er pinnen zijn die misvormd, gebogen of gebroken zijn. Inspecteer ook J308 om er zeker van te zijn dat er geen van de pinnen is afgebroken. Als de connector van de bedieningsmodule defect is, vervang hem dan. |
