Bose L1 Pro32 - Handleiding draagbare line array

Overzicht

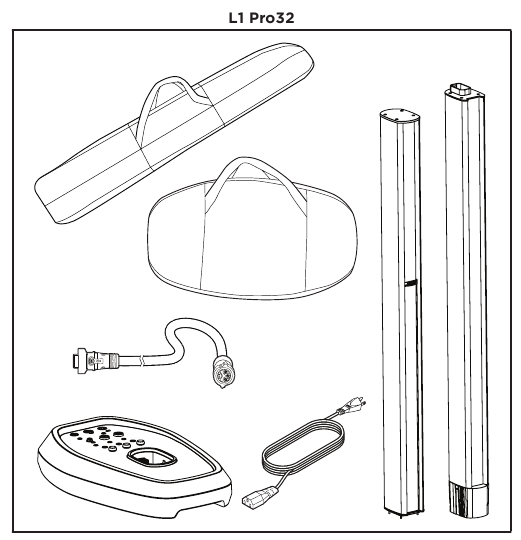

Inhoud van de verpakking

Optionele accessoires

• L1 Pro32 Array & Power Stand Bag
• SubMatch-kabel

Ga voor meer informatie over L1 Pro-accessoires naar PRO.BOSE.COM.

Installatie

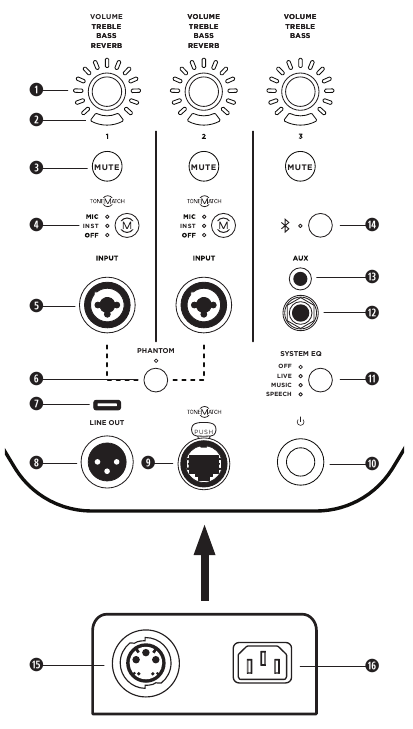

Aansluitingen en bedieningselementen

1. Kanaalparameterregeling: Pas het volumeniveau, de hoge tonen, de lage tonen of de galm aan voor het gewenste kanaal. Druk op de regelaar om tussen parameters te schakelen; draai aan de regelaar om het niveau van de geselecteerde parameter aan te passen.
2. Signaal/Clipindicator: De led brandt groen wanneer er een signaal aanwezig is en rood wanneer het signaal clipt of de L1 Pro de begrenzing ingaat. Verminder het kanaal- of signaalvolume om signaalclipping of -begrenzing te voorkomen.
3. Kanaal dempen: Demp de uitgang van een individueel kanaal. Druk op de knop om het kanaal te dempen. In gedempte toestand licht de knop wit op.
4. Kanaal ToneMatch-knop: Selecteer de ToneMatch-preset voor een individueel kanaal. Gebruik MIC voor microfoons en gebruik INST voor akoestische gitaar. De bijbehorende led licht wit op wanneer deze is geselecteerd.
5. Kanaalingang: Analoge ingang voor het aansluiten van microfoonkabels (XLR), instrumentkabels (TS ongebalanceerd) of lijningangskabels (TRS gebalanceerd).
6. Fantoomvoeding: Druk op de knop om 48 volt stroom toe te passen op kanaal 1 en 2. De led licht wit op wanneer er fantoomvoeding wordt toegepast.
7. USB-poort: USB-C-connector voor servicegebruik door Bose.
   Opmerking: Deze poort is niet compatibel met Thunderbolt 3-kabels.
8. XLR-lijningang: Gebruik een XLR-kabel om de lijningang aan te sluiten op een Sub1/Sub2 of een andere basmodule.
9. ToneMatch-poort: Sluit je L1 Pro aan op een T4S- of T8S ToneMatch-mixer via een ToneMatch-kabel.

   Maak geen verbinding met een computer of telefoonnetwerk.
10. Stand-byknop: Druk op de knop om de L1 Pro in te schakelen. De led licht wit op wanneer de L1 Pro is ingeschakeld.
11. Systeem-EQ: Druk op de knop om door een master-EQ te scrollen en deze te selecteren die geschikt is voor het gebruiksscenario. De bijbehorende led licht wit op wanneer deze is geselecteerd.
12. TRS-lijningang: Gebruik een 6,4-millimeter (1/4-inch) TRS-kabel om audiobronnen op lijnniveau aan te sluiten.
13. Aux-lijningang: Gebruik een 3,5-millimeter (1/8-inch) TRS-kabel om audiobronnen op lijnniveau aan te sluiten.
14. Bluetooth®-koppelingsknop: Stel de koppeling in met Bluetooth-apparaten. De led knippert blauw terwijl de L1 Pro detecteerbaar is en brandt continu wit wanneer een apparaat is gekoppeld voor streaming.
15. SubMatch-uitgang: Sluit een Sub1/Sub2-basmodule aan met een SubMatch-kabel.
16. Stroomingang: IEC-netsnoeraansluiting.

De Power Stand en Array monteren

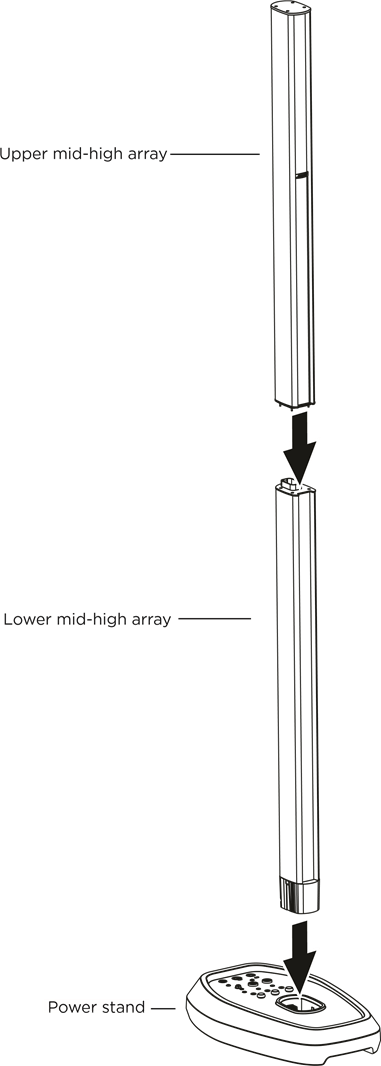

Voordat je de power stand op een stroombron aansluit, monteer je de L1 Pro32 met behulp van de bovenste mid-high array en de onderste mid-high array.

1. Plaats de onderste array in de power stand.
2. Plaats de bovenste array in de onderste array.
   De L1 Pro32 kan worden gebruikt zonder de bovenste array. Deze configuratie is handig als een plafond in een ruimte niet geschikt is voor de hoogte van de L1 Pro32.

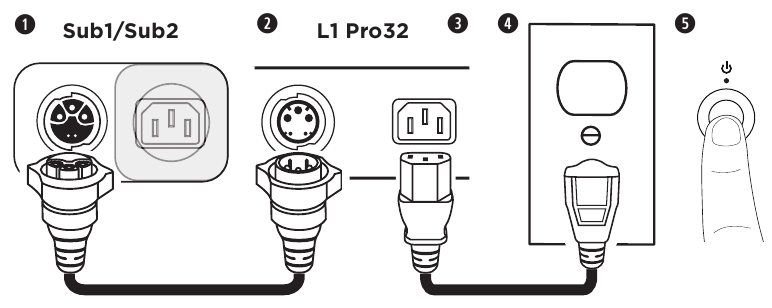

Stroom en een Sub1/Sub2 aansluiten

1. Sluit de SubMatch-kabel aan op de SubMatch-ingang op een Sub1/Sub2.
2. Sluit het andere uiteinde van de SubMatch-kabel aan op de SubMatch-uitgang van de L1 Pro32.
3. Sluit het netsnoer aan op de Stroomingang op de L1 Pro32.
4. Sluit het andere uiteinde van het netsnoer aan op een werkend stopcontact.
   Opmerking: Schakel de L1 Pro pas in nadat je je bronnen hebt aangesloten. Zie Bronnen aansluiten
5. Druk op de Stand-byknop. De led licht wit op wanneer de L1 Pro is ingeschakeld.
   Opmerking: Houd de Stand-byknop 10 seconden ingedrukt om de L1 Pro terug te zetten naar de fabrieksinstellingen.
   Druk op de Stand-byknop op een aangesloten Sub1/Sub2. Zie de handleiding voor Sub1/Sub2 op PRO.BOSE.COM. voor meer informatie over het instellen van een Sub1/Sub2.
   Opmerking: Als er twee subs zijn aangesloten op de L1 Pro32, schakel je eerst de sub in die rechtstreeks is aangesloten op de L1 Pro32 en schakel je vervolgens de tweede sub in.

AutoOff/Stand-by met laag stroomverbruik
Na vier uur geen gebruik, gaat de L1 Pro naar de AutoOff/Stand-by-modus met laag stroomverbruik om stroom te besparen. Om de L1 Pro uit de AutoOff/Stand-by-modus met laag stroomverbruik te halen, druk je op de Stand-byknop. Wanneer de L1 Pro32 naar de AutoOff/Stand-by-modus met laag stroomverbruik gaat, wordt de stroomtoevoer naar een Sub1/Sub2 die is aangesloten met een SubMatch-kabel onderbroken. Druk op de Stand-byknop op een aangesloten Sub1/Sub2 om deze uit de AutoOff/Stand-by-modus met laag stroomverbruik te halen.
Opmerking: Schakel de AutoOff/Stand-by-modus met laag stroomverbruik uit door alle drie de Kanaalparameterregelingen 10 seconden ingedrukt te houden, of via de pagina Instellingen in de Bose Music-app. Schakel de AutoOff/Stand-by-modus met laag stroomverbruik in door deze stap te herhalen. Het uitschakelen van de AutoOff/Stand-by-modus met laag stroomverbruik leidt tot een hoger energieverbruik wanneer de L1 Pro niet in gebruik is.

Bronnen aansluiten
Regelaars kanaal 1 en 2
Kanaal 1 en 2 zijn voor gebruik met microfoons, gitaren, keyboards of andere instrumenten. De kanaalingangen zijn geschikt voor een breed qw bereik aan ingangstypen en hebben de juiste gain-instelling om ruis te minimaliseren wanneer het kanaalvolume is ingesteld op het gewenste uitgangsniveau.

1. Sluit je geluidsbron aan op de Kanaalingang met de juiste kabel.

2. Pas een ToneMatch-preset toe—om het geluid van je microfoon of instrument te optimaliseren—door op de Kanaal ToneMatch-knop te drukken totdat de led voor de door jou gekozen preset oplicht. Gebruik MIC voor microfoons en gebruik INST voor akoestische gitaren en andere instrumenten. Gebruik OFF als je geen preset wilt toepassen.
   Opmerking: Gebruik de Bose Music-app om aangepaste presets te kiezen uit de ToneMatch-bibliotheek. De bijbehorende led licht groen op wanneer een aangepaste preset is geselecteerd.

3. Druk op de Kanaalparameterregeling om een parameter te kiezen die je wilt wijzigen. De parameternaam licht wit op wanneer deze is geselecteerd.

4. Draai aan de Kanaalparameterregeling om het niveau van de geselecteerde parameter aan te passen. De parameter-led geeft het niveau van de geselecteerde parameter aan.
   Opmerking: Terwijl Reverb is geselecteerd, houd je de regelaar twee seconden ingedrukt om de reverb te dempen. Terwijl de reverb is gedempt, knippert Reverb wit. Om de reverb niet meer te dempen, houd je de regelaar twee seconden ingedrukt terwijl Reverb is geselecteerd. De reverb-demping wordt opnieuw ingesteld wanneer de L1 Pro wordt uitgeschakeld.


Regelaars kanaal 3
Kanaal 3 is voor gebruik met Bluetooth® apparaten en audio-ingangen op lijnniveau.

Bluetooth-koppeling
De volgende stappen beschrijven hoe je handmatig een Bluetooth-apparaat aansluit om audio te streamen.
Je kunt de Bose Music-app gebruiken om toegang te krijgen tot extra apparaatregelaars. Zie Bediening met de Bose Music-app hieronder voor meer informatie over de Bose Music-app.

1. Schakel de Bluetooth-functie in op je mobiele apparaat.
2. Houd de Bluetooth-koppelingsknop twee seconden ingedrukt. Wanneer je klaar bent om te koppelen, knippert de led blauw.

3. Je L1 Pro is zichtbaar in je apparatenlijst op je mobiele apparaat. Selecteer je L1 Pro in de apparatenlijst. Wanneer het apparaat succesvol is gekoppeld, licht de led continu wit op.
   Opmerking: Sommige meldingen zijn mogelijk hoorbaar via de L1 Pro tijdens gebruik. Om dit te voorkomen, schakel je meldingen uit op je aangesloten apparaat. Schakel de vliegtuigmodus in om te voorkomen dat oproep-/berichtmeldingen de audio onderbreken.


TRS-lijningang
Een mono-ingang. Gebruik een 6,4-millimeter (1/4-inch) TRS-kabel om audiobronnen op lijnniveau aan te sluiten, zoals mixers of instrumenteffecten.

Aux-lijningang
Een stereo-ingang. Gebruik een 3,5-millimeter (1/8-inch) TRS-kabel om een audiobron op lijnniveau aan te sluiten, zoals mobiele apparaten of laptops.

Bediening met de Bose Music-app
Download de Bose Music-app voor extra apparaatbediening en audiostreaming. Volg na het downloaden de instructies in de app om je L1 Pro aan te sluiten. Raadpleeg de helpfunctie in de app voor specifieke informatie over het gebruik van de Bose Music-app.

Functies

• Kanaalvolume aanpassen
• Kanaalmixerparameters aanpassen
• Systeem-EQ aanpassen
• Kanaal dempen inschakelen
• Reverb dempen inschakelen
• Fantoomvoeding inschakelen
• Toegang tot de ToneMatch-presetbibliotheek
• Scenes opslaan

Aanvullende aanpassingen
Kanaal dempen
Druk op Channel Mute (Kanaal dempen) om de audio voor een afzonderlijk kanaal te dempen. Wanneer een kanaal is gedempt, licht de knop wit op. Druk nogmaals op de knop om het dempen van het kanaal op te heffen.

Fantoomvoeding
Druk op de knop Phantom Power (Fantoomvoeding) om 48 volt aan te leggen op kanalen 1 en 2. De led licht wit op wanneer fantoomvoeding is ingeschakeld. Schakel fantoomvoeding in bij gebruik van een condensatormicrofoon. Druk nogmaals op de knop om fantoomvoeding uit te schakelen.
Opmerking: Fantoomvoeding heeft alleen invloed op bronnen die op een Channel Input (Kanaalingang) zijn aangesloten met een XLR-kabel.

Systeem-EQ
Selecteer je systeem-EQ door op de knop System EQ (Systeem-EQ) te drukken totdat de bijbehorende led voor de gewenste EQ wit oplicht. Kies uit OFF (UIT), LIVE, MUSIC (MUZIEK) en SPEECH (SPRAAK). Je gekozen EQ blijft geselecteerd wanneer je je L1 Pro uitschakelt en weer inschakelt.
Opmerking: De systeem-EQ heeft alleen invloed op de audio van de power stand/array. System EQ (Systeem-EQ) heeft geen invloed op de audio van de XLR Line Output (XLR-lijnuitgang).

Installatiescenario's
De L1 Pro32 kan op de vloer of op een verhoogd podium worden geplaatst (zie De power stand en array monteren).

Plaats de apparatuur niet op een onstabiele plaats. De apparatuur kan onstabiel worden, wat tot een gevaarlijke situatie kan leiden en letsel tot gevolg kan hebben.


De power stand mag niet ergens worden geplaatst waar de ventilatiegaten aan de achterkant/onderkant van de L1 Pro32 worden geblokkeerd. Gebruik op zand of gras kan ertoe leiden dat er vuil via de ventilatieopeningen het product binnendringt, waardoor de L1 Pro32 niet goed kan functioneren.

Alle volgende installatiescenario's vereisen ten minste één Sub1- of Sub2-basmodule. Zie de handleiding van de Sub1/Sub2 op PRO.BOSE.COM voor de juiste Sub1/Sub2-instellingen.

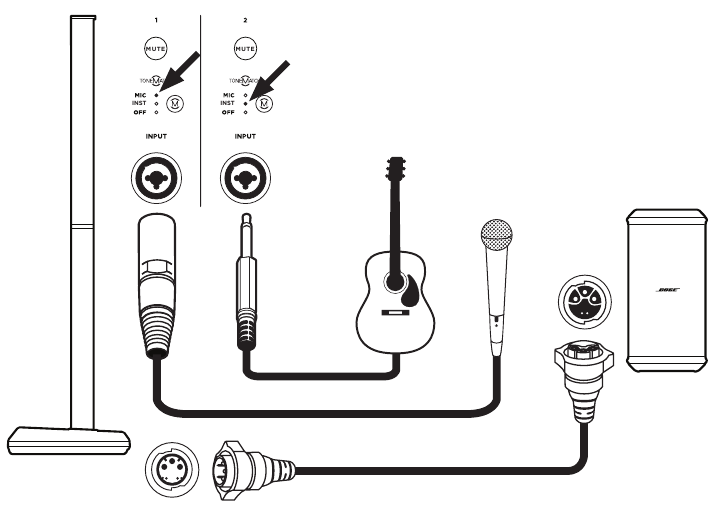

Muzikant (met sub)

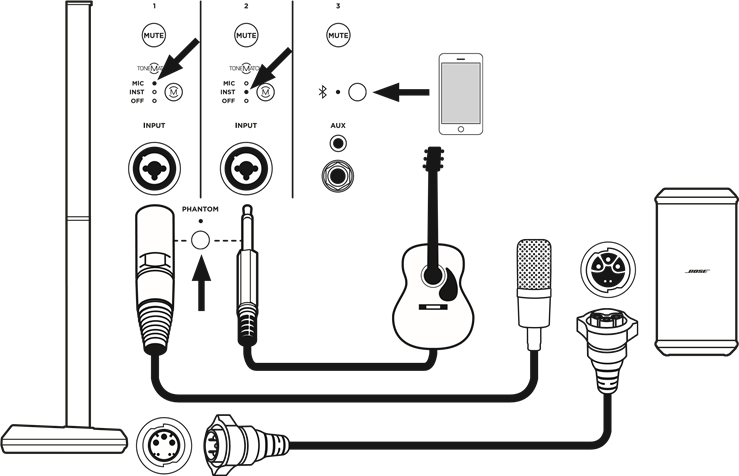

Muzikant met mobiel apparaat (met sub)

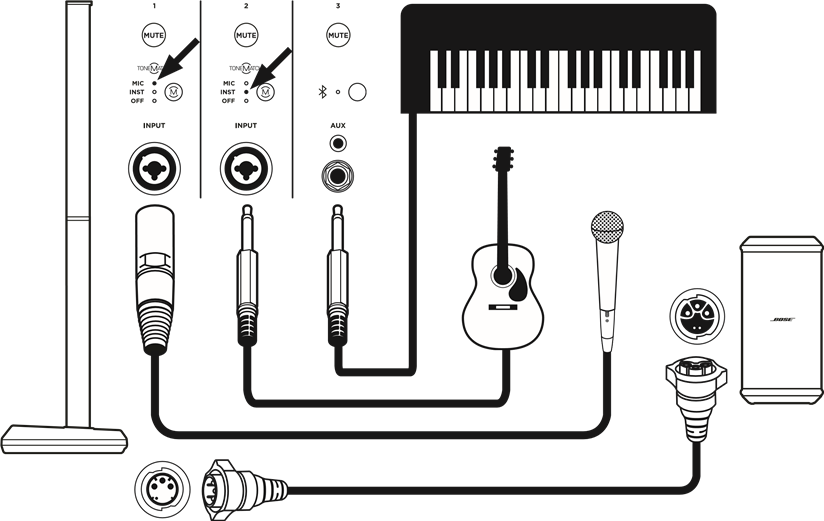

Band (met sub)

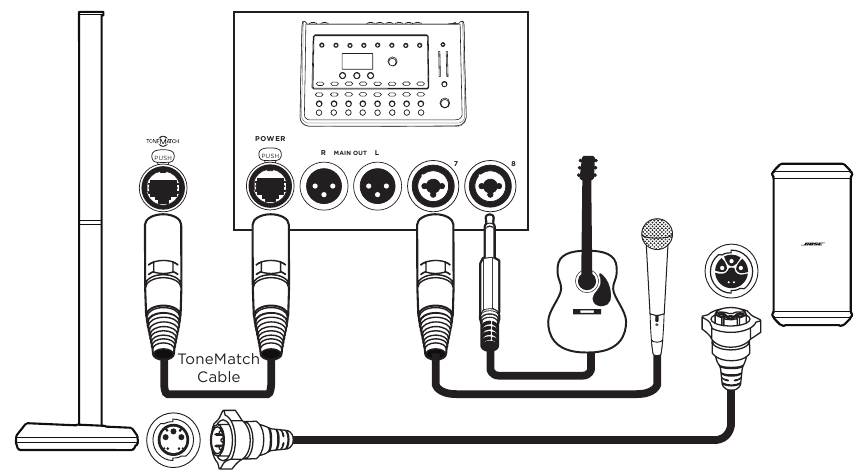

Muzikant met T8S-mixer (met sub)
Opmerking: alleen het linker kanaal van de T8S wordt geleverd.

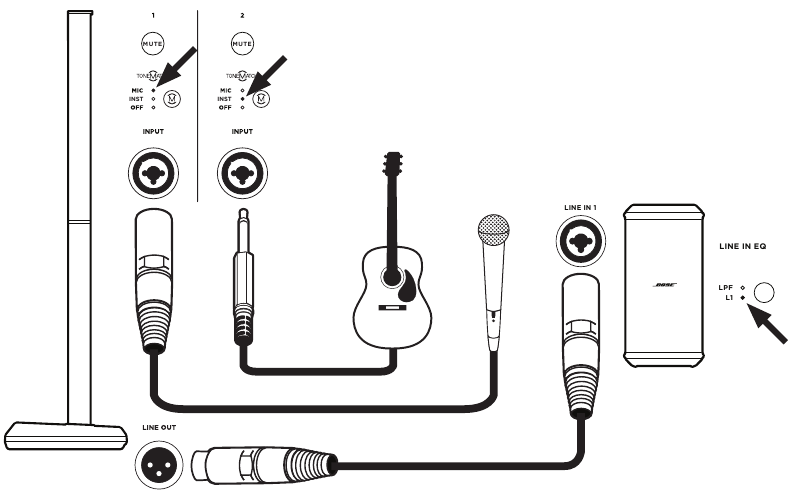

Muzikant (met analoge subaansluiting)

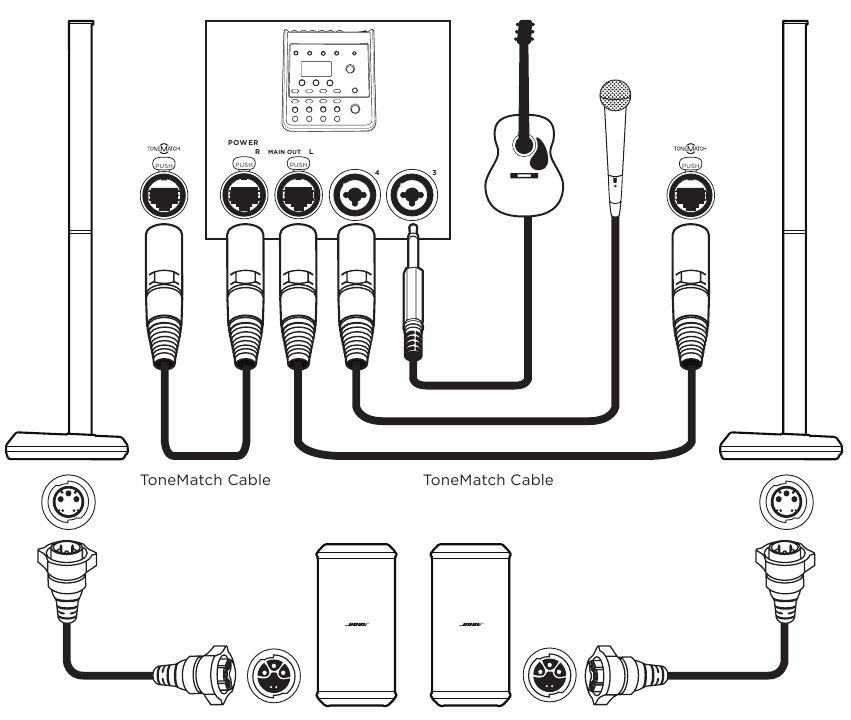

Muzikant stereo met T4S-mixer (met twee subs)

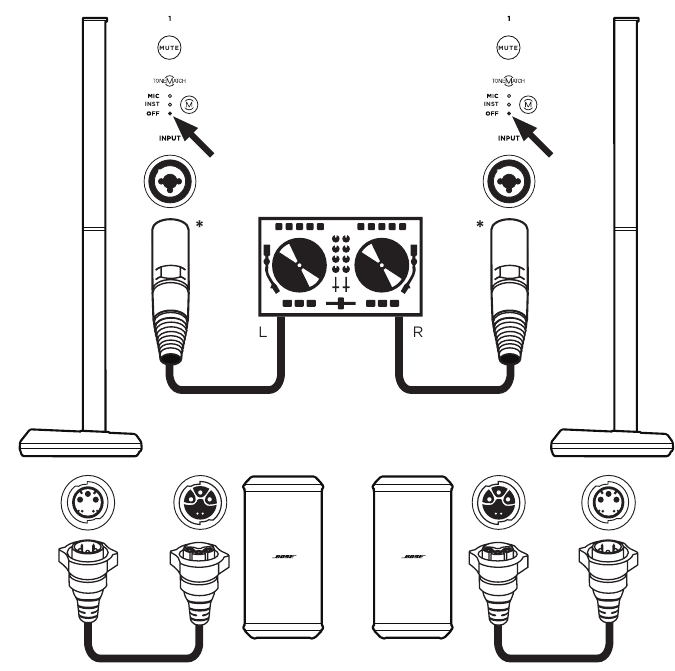

DJ stereo (met twee subs)

*Alternatieve aansluiting
Voor dit scenario is mogelijk een speciale kabel of adapter vereist. Sluit een TRS-kabel aan op de TRS Line Input (TRS-lijningang) voor een breder bereik aan volumeregeling.

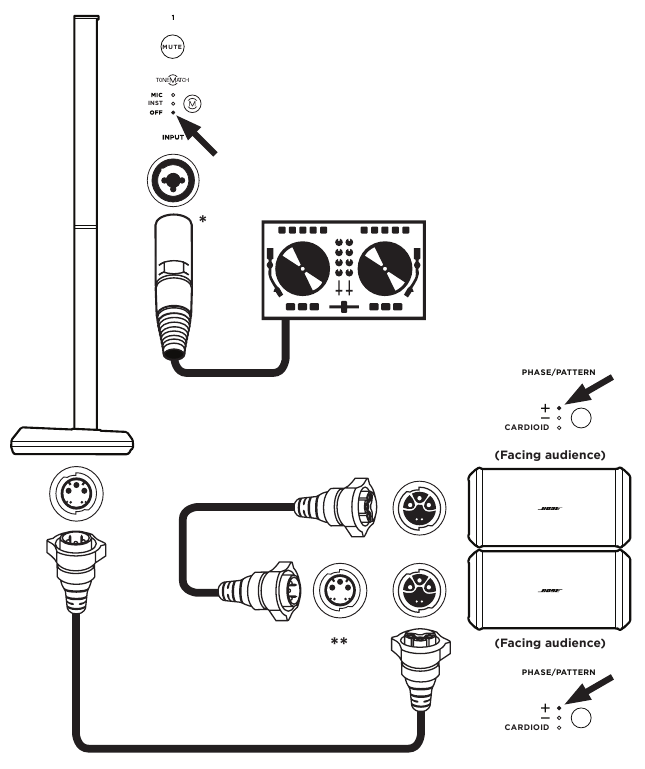

DJ mono (met twee gestapelde subs)

*Alternatieve aansluiting
Voor dit scenario is mogelijk een speciale kabel of adapter vereist. Sluit een TRS-kabel aan op de TRS Line Input voor een breder bereik aan volumeregeling.

**Alternatieve aansluiting
De L1 Pro32 kan via een analoge aansluiting op een Sub1/Sub2 worden aangesloten. Twee subs kunnen ook via een analoge aansluiting met elkaar worden verbonden. Wanneer je twee subs via een analoge aansluiting met elkaar verbindt, sluit je de Line Output van de eerste sub aan op de Line Input van de tweede sub met een XLR-kabel. Subs die zonder een SubMatch-kabel zijn ingesteld, moeten op een stroombron worden aangesloten.

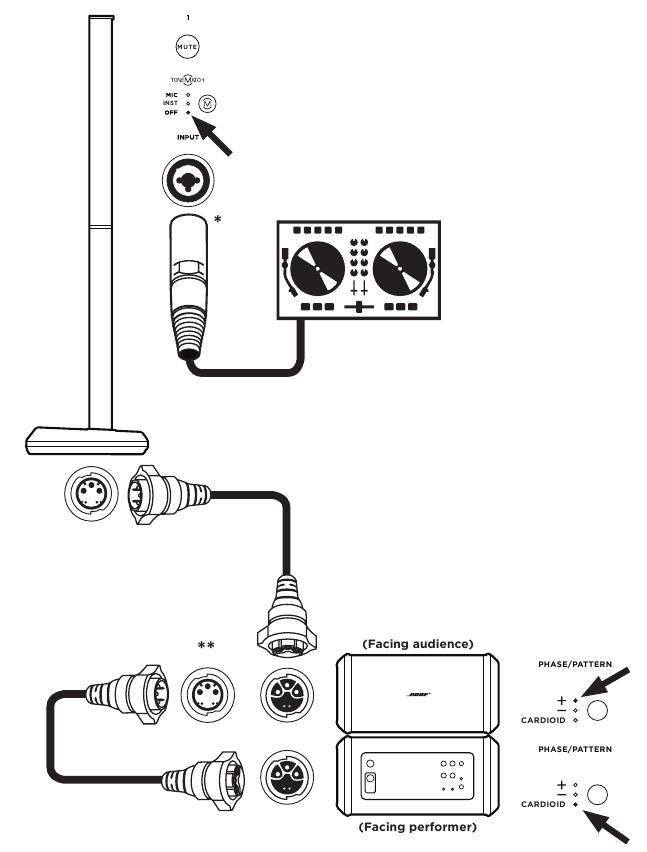

DJ mono (met twee gestapelde cardioïde subs)

*Alternatieve aansluiting
Voor dit scenario is mogelijk een speciale kabel of adapter vereist. Sluit een TRS-kabel aan op de TRS Line Input voor een breder bereik aan volumeregeling.

**Alternatieve aansluiting
De L1 Pro32 kan via een analoge aansluiting op een Sub1/Sub2 worden aangesloten. Twee subs kunnen ook via een analoge aansluiting met elkaar worden verbonden. Wanneer je twee subs via een analoge aansluiting met elkaar verbindt, sluit je de Line Output van de eerste sub aan op de Line Input van de tweede sub met een XLR-kabel. Subs die zonder een SubMatch-kabel zijn ingesteld, moeten op een stroombron worden aangesloten.

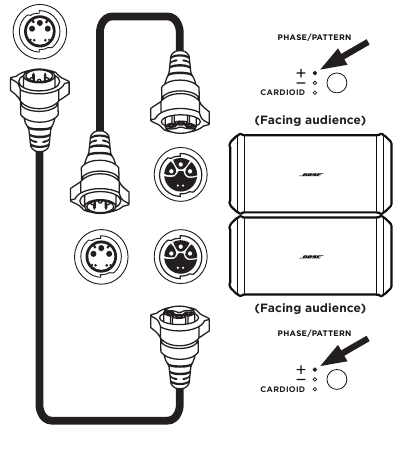

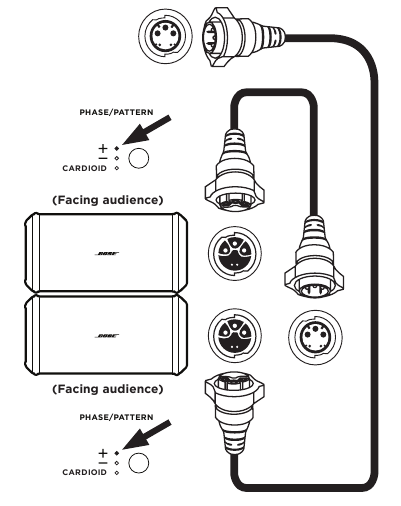

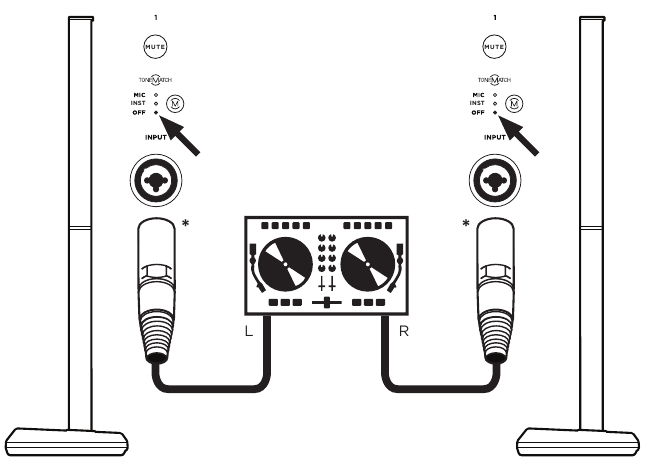

DJ stereo (met vier gestapelde subs)



*Alternatieve aansluiting
Voor dit scenario is mogelijk een speciale kabel of adapter vereist. Sluit een TRS-kabel aan op de TRS Line Input voor een breder bereik aan volumeregeling.

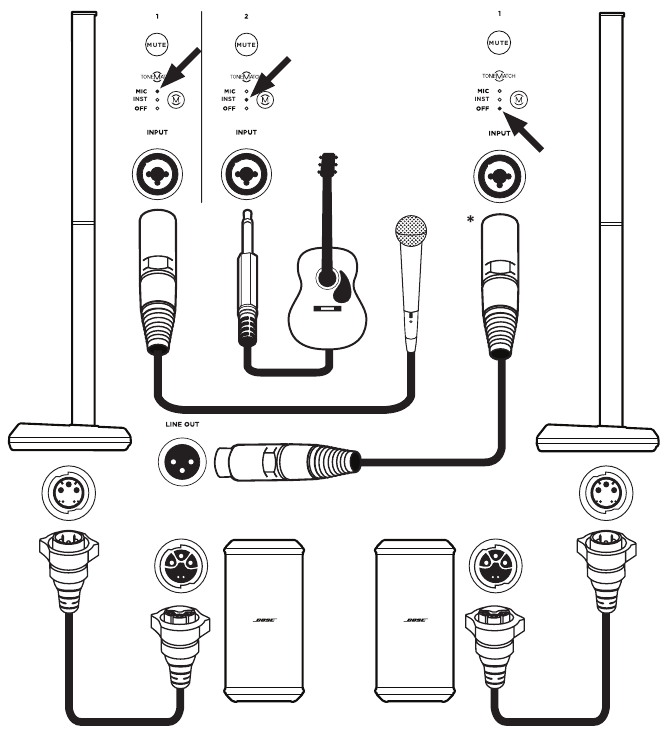

Muzikant dual mono (met twee subs)

*Alternatieve aansluiting
Voor dit scenario is een speciale kabel of adapter vereist. Sluit een TRS-kabel aan op de TRS Line Input voor een breder bereik aan volumeregeling.

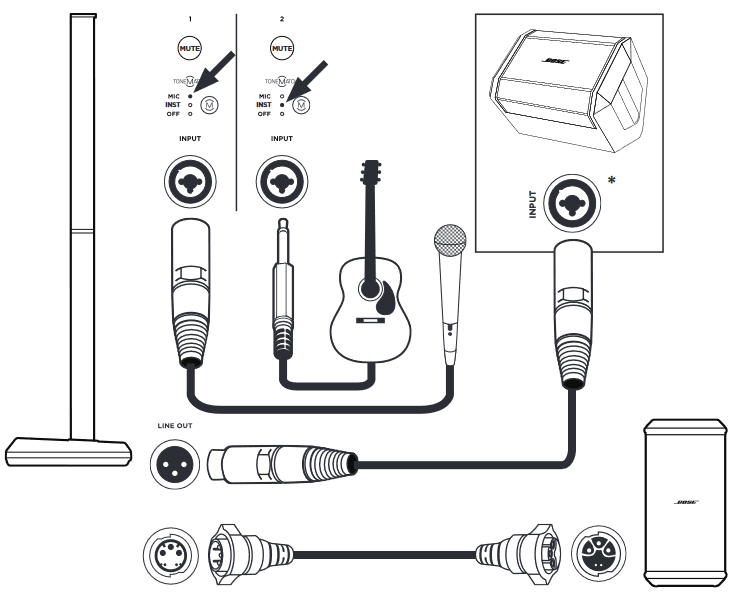

Muzikant met S1 Pro Monitor (met Sub)

*Alternatieve verbinding
Voor dit scenario is een speciale kabel of adapter vereist. Sluit een TRS-kabel aan voor een groter bereik van volumeregeling.
