Bose Sub1 & Sub2 - Powered Bass Modules Manual

Inhoud

1 Overzicht
- 1.1 Inhoud van de verpakking
- 1.2 Optionele accessoires
2 Installatie
3 Onderhoud
4 Probleemoplossing
5 Referenties
6 Download handleiding
7 In andere talen

Overzicht

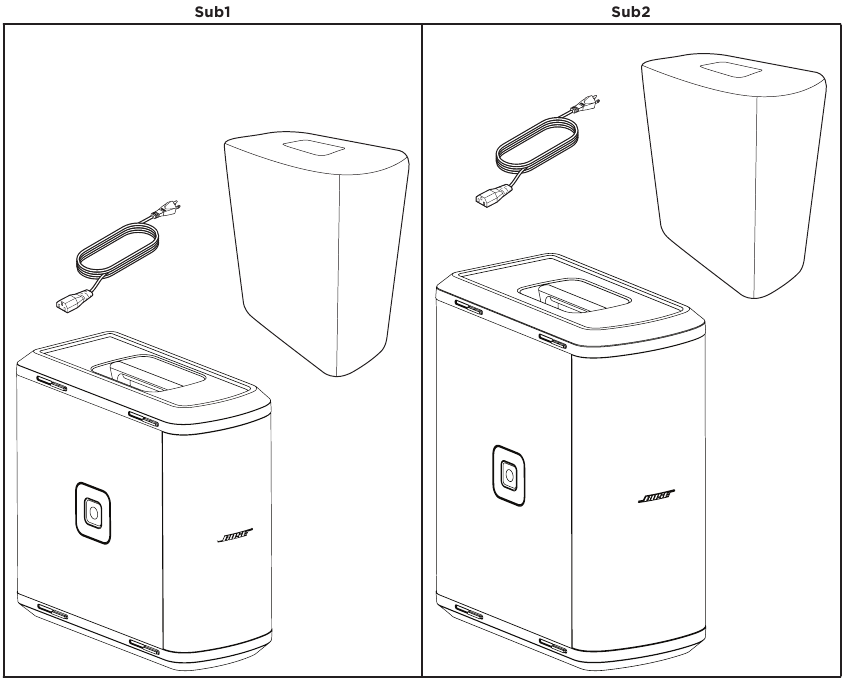

Inhoud van de verpakking

Optionele accessoires

Sub1/Sub2 Roller Bag
Sub1/Sub2 Adjustable Speaker Pole (Verstelbare luidsprekerpaal)
SubMatch Cable

Voor aanvullende informatie over Sub1/Sub2 accessoires, bezoek PRO.BOSE.COM.

Installatie

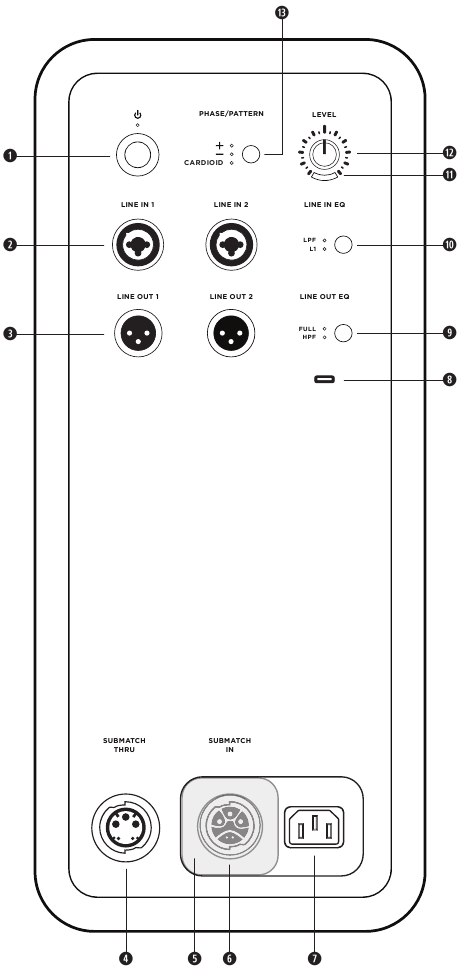

Aansluitingen en bedieningselementen

Standby Button: Druk op de knop om de Sub in te schakelen. De LED licht wit op wanneer de Sub aan is.
Line Inputs: Analoge ingang voor het aansluiten van een L1 Pro of andere audiobron op lijnniveau. Compatibel met XLR-, gebalanceerde TRS- en ongebalanceerde TS-kabels.
Line Outputs: Gebruik een XLR-kabel om de lijnniveau-uitgang aan te sluiten op een luidspreker.
SubMatch Thruput: Sluit een extra Sub-basmodule aan met een SubMatch-kabel. Maximaal twee Sub1- of Sub2-aangedreven basmodules kunnen worden aangedreven door een enkele L1 Pro32 via een SubMatch-verbinding.

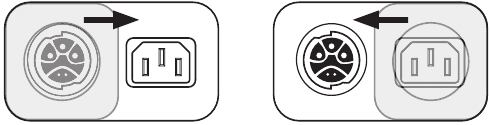

Power Input Cover: Voorkomt gelijktijdig gebruik van de SubMatch Input en Power Input. Schuif de kap om de stroomingang te onthullen die nodig is voor de installatie.
SubMatch Input: Sluit de Sub aan op een L1 Pro32 met een SubMatch-kabel.
Power Input: IEC-voedingskordaansluiting.
USB Port: USB-C-connector voor Bose-servicegebruik en firmware-updates.
Note: Deze poort is niet compatibel met Thunderbolt 3-kabels.
Line Output EQ: Selecteer tussen FULL bandbreedte of een multifunctionele HPF bij gebruik van Line Outputs. Druk op de knop om de EQ-instellingen te wijzigen. De bijbehorende LED licht wit op wanneer deze is geselecteerd.
Line Input EQ: Selecteer tussen een geoptimaliseerde EQ voor een L1 Pro of een multifunctionele LPF bij gebruik van Line Inputs. Druk op de knop om de EQ-instellingen te wijzigen. De bijbehorende LED licht wit op wanneer deze is geselecteerd.
Signal/Clip Indicator: De LED licht groen op wanneer er een signaal aanwezig is en licht rood op wanneer het signaal clipt of de Sub in de limiting gaat. Verlaag het niveau of het signaalvolume om signaalclipping of limiting te voorkomen.
Level Control: Pas het niveau van de audio-uitvoer aan. De Level Control heeft geen invloed op de Line Outputs. De 12-uurspositie wordt aanbevolen bij gebruik met een L1 Pro32.
Phase/Pattern Button: Pas de polariteit van de Sub aan. Druk op de knop om de polariteit te wijzigen. De bijbehorende LED licht wit op wanneer deze is geselecteerd. Geeft ook toegang tot de Cardioid-modus bij gebruik van twee identieke Sub-modules.

Stroom aansluiten

Er zijn twee manieren om een Sub op de stroom aan te sluiten: aansluiten op een stopcontact of aansluiten op een L1 Pro32 met een SubMatch-kabel. De Power Input Cover voorkomt gelijktijdige aansluiting van beide stroomingangen. Er mag slechts één van de twee stroomaansluitingen tegelijkertijd worden gebruikt.

Als u rechtstreeks op een stopcontact aansluit, schuift u de Power Input Cover naar links, waardoor de SubMatch Input wordt verborgen. Als u op een L1 Pro32 aansluit met een SubMatch-kabel, schuift u de Power Input Cover naar rechts, waardoor de Power Input wordt verborgen.

Wijzig, modificeer of verwijder de schuifklep over de stroomingang van de Sub1/Sub2 niet. Er is een niet-geïsoleerde, gevaarlijke spanning in de productbehuizing die een risico op elektrische schokken kan opleveren.

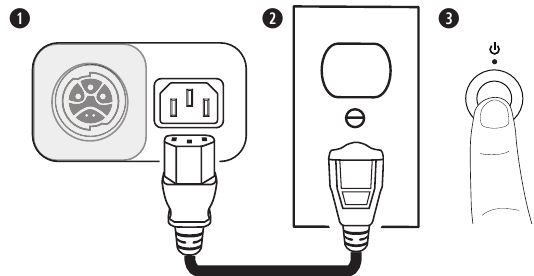

Rechtstreeks aansluiten op een stopcontact

Steek het netsnoer in de Power Input.
Steek het andere uiteinde van het netsnoer in een werkend stopcontact.
Note: Schakel de Sub pas in nadat u uw bronnen hebt aangesloten.
Druk op de Standby Button (Stand-byknop). De LED licht wit op wanneer de Sub aan is.

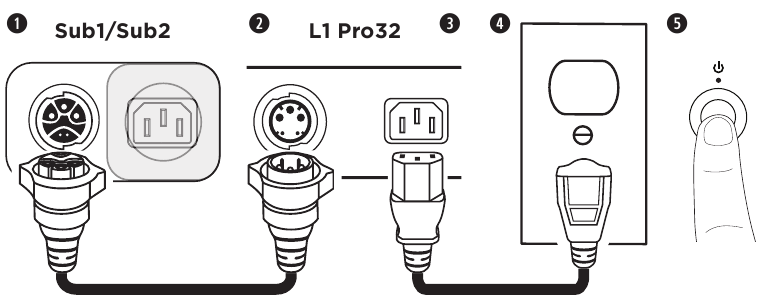

Aansluiten op een L1 Pro32 met een SubMatch-kabel

Steek de SubMatch-kabel in de SubMatch Input op een Sub1/Sub2.
Steek het andere uiteinde van de SubMatch-kabel in de SubMatch Output van de L1 Pro32.
Steek het netsnoer in de Power Input op de L1 Pro32.
Steek het andere uiteinde van het netsnoer in een werkend stopcontact.

Note: Schakel de L1 Pro of de Sub pas in nadat u uw bronnen hebt aangesloten.

Druk op de Standby Button (Stand-byknop) op de L1 Pro32 en druk vervolgens op de Standby Button (Stand-byknop) op de Sub. De LED's lichten wit op terwijl de L1 Pro en Sub aan zijn.

Note: Houd de Standby Button (Stand-byknop) 10 seconden ingedrukt om de Sub terug te zetten naar de fabrieksinstellingen.

Wanneer u twee Subs gebruikt via een SubMatch-kabelaansluiting, schakelt u eerst de Sub in die rechtstreeks op de L1 Pro32 is aangesloten en schakelt u vervolgens de tweede Sub in.

AutoOff/Low-power Standby

Na vier uur geen gebruik, gaat de Sub naar de AutoOff/Low-power Standby-modus om stroom te besparen. Om de Sub uit de AutoOff/Low-power Standby-modus te halen, drukt u op de Standby Button (Stand-byknop).

Note: Schakel de AutoOff/Low-power Standby-modus uit door de Phase/Pattern Button (Fase/Patroonknop) en de Line Output EQ-knop (Lijnuitgang EQ-knop) tegelijkertijd 10 seconden ingedrukt te houden. Schakel de AutoOff/Low-power Standby-modus in door deze stap te herhalen. Het uitschakelen van de AutoOff/Low-power Standby-modus leidt tot een hoger energieverbruik wanneer de Sub niet in gebruik is.

In- en uitgangen

Line Input (Lijningang)
Analoge ingang voor het aansluiten van een L1 Pro of andere audiobron op lijnniveau. Compatibel met XLR-, gebalanceerde TRS- en ongebalanceerde TS-kabels. Gebruik Line Input 1 (Lijningang 1) (Links) en Line Input 2 (Lijningang 2) (Rechts) samen voor stereo-toepassingen.

Line Output (Lijnuitgang)
Gebruik een XLR-kabel om de lijnniveau-uitgang aan te sluiten op een luidspreker. Gebruik Line Output 1 (Lijnuitgang 1) (Links) en Line Output 2 (Lijnuitgang 2) (Rechts) samen voor stereo-toepassingen.

Instellingen

Phase/Pattern (Fase/Patroon)
Pas de polariteit van de Sub aan. Druk op de knop om te schakelen tussen positieve polariteit (+) en omgekeerde polariteit (–). De bijbehorende LED licht wit op wanneer deze is geselecteerd. Kies de polariteit die het beste klinkt voor uw toepassing.

Cardioid Mode (Cardioïde modus)
De cardioïde modus is bedoeld voor gebruik met een stapel van twee identieke Sub-modules, waardoor de meeste geluidsenergie kan worden gericht op de voorkant van de Sub-stapel, terwijl de geluidsenergie die achter de Sub-stapel wordt gegenereerd, wordt verminderd. Houd de knop vier seconden ingedrukt om CARDIOID (CARDIOÏDE) te selecteren. De LED licht wit op wanneer deze is geselecteerd. Houd de knop opnieuw ingedrukt om terug te schakelen naar +. De cardioïde modus mag alleen worden gebruikt in een gestapelde configuratie van twee identieke Sub-modules, waarbij de bovenste Sub gericht is op het dekkingsgebied en de onderste Sub gericht is op het niet-dekkingsgebied. Stel de Phase/ Pattern (Fase/Patroon) van de bovenste Sub in op + en de Phase/Pattern (Fase/Patroon) van de onderste Sub op CARDIOID (CARDIOÏDE). Wanneer u het niveau van de gestapelde subs in de cardioïde modus aanpast, moet u ervoor zorgen dat de Level Control (Niveau-regelaar) op beide Subs op dezelfde positie staat.
Zie de onderstaande diagrammen voor de oriëntatie en dekkingspatronen van de Sub-stapel.

Cardioid Stack Configuration (Cardioïde stapelconfiguratie)	Coverage Patterns (Top View) (Dekkingspatronen (bovenaanzicht))
	Cardioid Mode Off (Cardioïde modus uit)	Cardioid Mode On (Cardioïde modus aan)

Level (Niveau)
Pas het niveau van de audio-uitvoer van de Sub aan. Begin met de Level Control (Niveau-regelaar) ingesteld op een lage stand en verhoog het niveau totdat de Signal/Clip Indicator (Signaal/Clip-indicator) groen oplicht. De Level Control (Niveau-regelaar) heeft geen invloed op de Line Outputs (Lijnuitgangen). De 12-uurspositie wordt aanbevolen bij gebruik met een L1 Pro32. Als u twee Subs met een enkele L1 Pro gebruikt, wordt aanbevolen dat de Level Control (Niveau-regelaar) op beide Subs op dezelfde positie staat.

Line Input EQ (Lijningang EQ)
Wijzig de EQ van beide Line Inputs (Lijningangen) door op de Line Input EQ-knop (Lijningang EQ-knop) te drukken totdat de bijbehorende LED voor de gewenste EQ wit oplicht. Gebruik L1 om een ingangs-EQ toe te passen die is geoptimaliseerd voor L1 Pro-producten; gebruik LPF om een laagdoorlaatfilter op de ingangen toe te passen. Wanneer een Sub met een SubMatch-kabel op een L1 Pro32 is aangesloten, wordt de Line Input EQ (Lijningang EQ) vastgezet op L1.

Line Output EQ (Lijnuitgang EQ)
Wijzig de EQ van beide Line Outputs (Lijnuitgangen) door op de Line Output EQ-knop (Lijnuitgang EQ-knop) te drukken totdat de bijbehorende LED voor de gewenste EQ wit oplicht. Gebruik FULL voor volledige frequentie of HPF om een hoogdoorlaatfilter op de uitgangen toe te passen.

Note: Als u de Sub met een S1 Pro gebruikt, houdt u de Line Output EQ (Lijnuitgang EQ)-knop vier seconden ingedrukt om een EQ in te schakelen die speciaal is geoptimaliseerd voor gebruik met een S1 Pro. De HPF LED licht groen op. Om de S1 Pro EQ te deactiveren, houdt u de knop vier seconden ingedrukt.

Apparaat Oriëntatie

Plaats de apparatuur niet op een onstabiele locatie. De apparatuur kan onstabiel worden, wat kan leiden tot een gevaarlijke situatie en mogelijk letsel.

Stapel niet meer dan twee Subs op elkaar. Stapel alleen twee Subs van hetzelfde model.

Voor horizontale configuraties past u het logo aan door het te draaien.
Voor gestapelde configuraties bevat de Sub vier in elkaar grijpende voeten die aan een andere Sub van hetzelfde model kunnen worden bevestigd. Wanneer u Subs horizontaal stapelt, moet u er altijd voor zorgen dat de voeten in elkaar vergrendelen voordat u de stroom en bronnen aansluit.

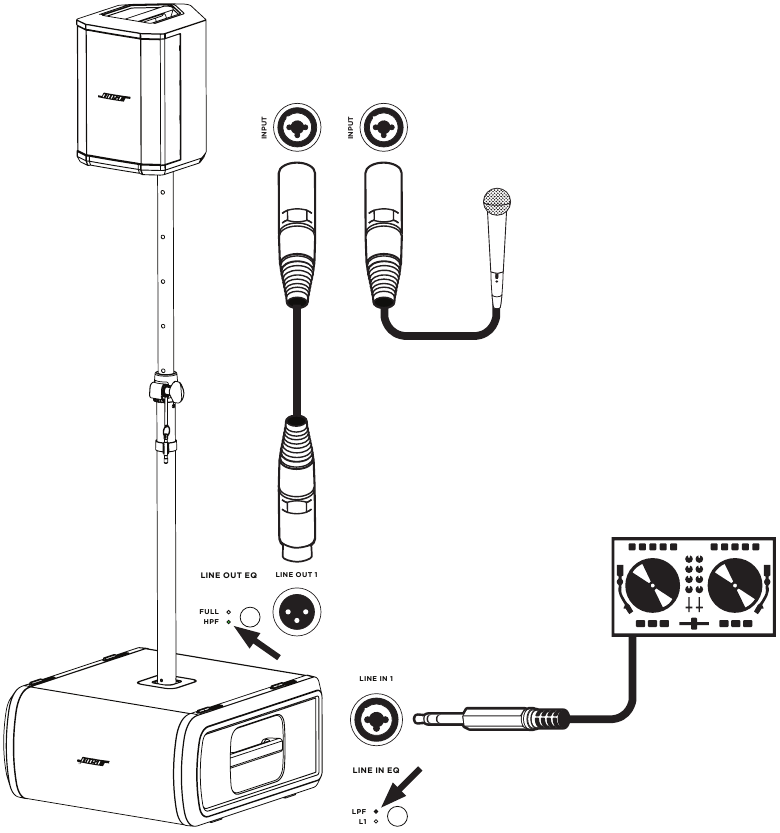

De paalmontage-inzet met een S1 Pro gebruiken

De paalmontage M20 schroefdraad-inzet op de Sub1 en Sub2 is ontworpen om een paal van maximaal 1,3 meter (51 inch) te ondersteunen met een Bose S1 Pro op de paal gemonteerd. Gebruik de Sub1 of Sub2 niet met een paal die hoger is dan 1,3 meter (51 inch) of een luidsprekergewicht dat meer dan 7,1 kilogram (15,7 pond) weegt. Het gebruik van een paal/luidspreker-combinatie die een van deze limieten overschrijdt of een onstabiel montagescenario creëert, kan leiden tot een gevaarlijke situatie die kan leiden tot letsel.

De Sub1/Sub2 bevat een paalmontage M20 schroefdraad-inzet. De inzet is compatibel met het Bose Sub1/Sub2 verstelbare luidsprekerpaal-accessoire, ontworpen voor gebruik met het Bose S1 Pro-systeem.

Onderhoud

Uw Sub reinigen
Reinig de productbehuizing uitsluitend met een zachte, droge doek. Indien nodig kunt u de grille van de Sub voorzichtig stofzuigen.

Let op
Gebruik geen oplosmiddelen, chemicaliën of reinigingsoplossingen die alcohol, ammoniak of schuurmiddelen bevatten.

Let op
Gebruik geen sprays in de buurt van het product en mors geen vloeistoffen in openingen.

Probleemoplossing

Probleem	Wat te doen
Geen stroom	Zorg ervoor dat er stroom is op het stopcontact. Probeer een lamp of andere apparatuur te gebruiken via hetzelfde stopcontact of test het stopcontact met een stopcontacttester. Als de stroomvoorziening verloopt via een L1 Pro32 met een SubMatch-kabel, zorg er dan voor dat de L1 Pro32 is ingeschakeld en niet in de AutoOff/energiebesparende stand-bymodus staat.
Geen geluid	Zorg ervoor dat uw Sub is ingeschakeld. Zorg ervoor dat uw bron is aangesloten op de Line Input (Lijningang). Zorg ervoor dat het volume op uw bron is ingeschakeld. Zorg ervoor dat de Level Control (Niveau regelaar) op de Sub is ingeschakeld. Zorg ervoor dat de Sub zich niet in de AutoOff/energiebesparende stand-bymodus bevindt.
Stand-by-led knippert rood (thermische fout)	Schakel de Sub uit en wacht 30 minuten voordat u deze weer inschakelt. Verplaats de Sub naar een koelere locatie. Verplaats de Sub naar een locatie met meer ventilatie.
Stand-by-led brandt continu rood (systeemfout)	Neem contact op met de klantenservice van Bose. Ga naar worldwide. Bose.com/contact.
Als er niets is aangesloten op de Sub, is een lichte brom of zoem te horen	Test met een stopcontacttester het stopcontact waarop de Sub is aangesloten op verwisselde of open (hete, neutrale en/of aardings-) contacten. Als u een verlengsnoer gebruikt, sluit u de Sub rechtstreeks op het stopcontact aan.
Audiobron klinkt vervormd	Zet het volume op de bron lager. Zet de Level Control (Niveau regelaar) lager. Probeer een andere bron.
Overmatige brom bij het in serie schakelen van meerdere units	Zorg ervoor dat het niveau op de doorgeluste unit(s) niet te hoog is ingesteld.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bose Sub1 & Sub2 - Powered Bass Modules Manual
