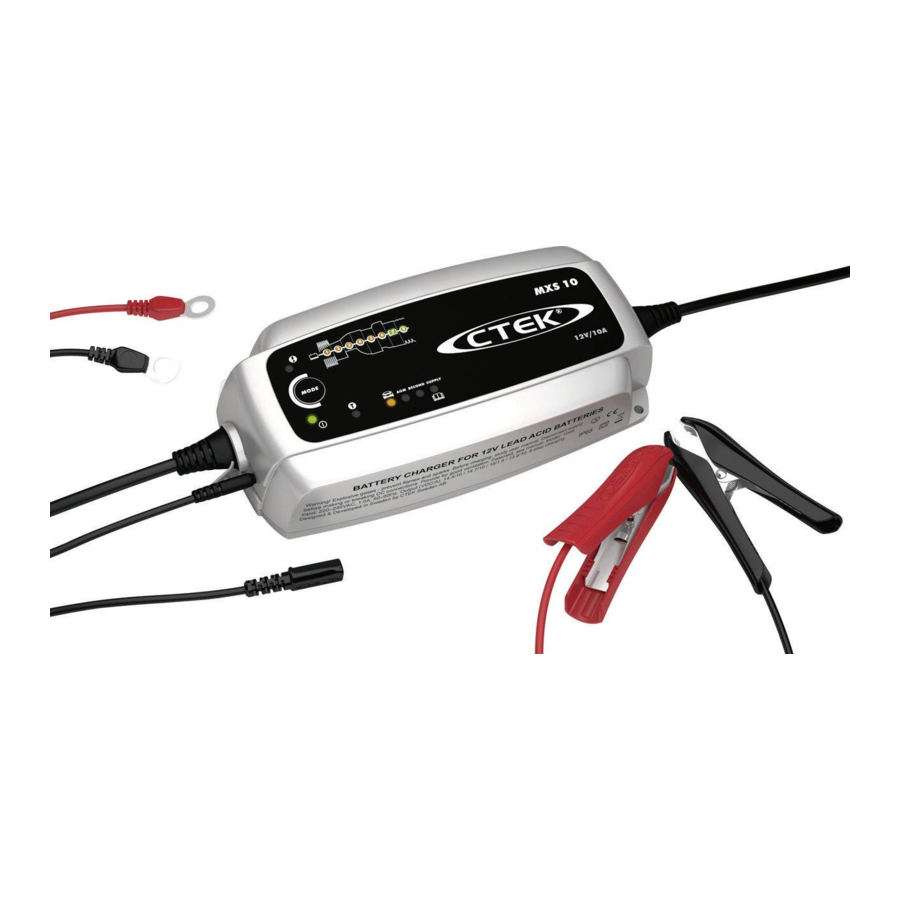

CTEK MXS 10 - Handleiding acculader

Deze lader is opgenomen in een serie professionele laders van CTEK SWEDEN AB en vertegenwoordigt de nieuwste technologie op het gebied van het opladen van accu's.

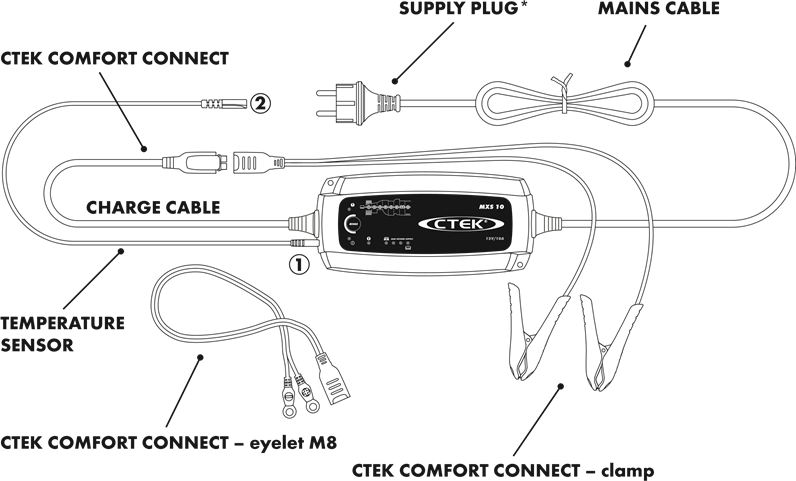

OVERZICHT

*De stekkers kunnen verschillen om in uw stopcontact te passen.

1. Bevestig de temperatuursensor aan de lader.
2. Bevestig de temperatuursensor aan de klem.

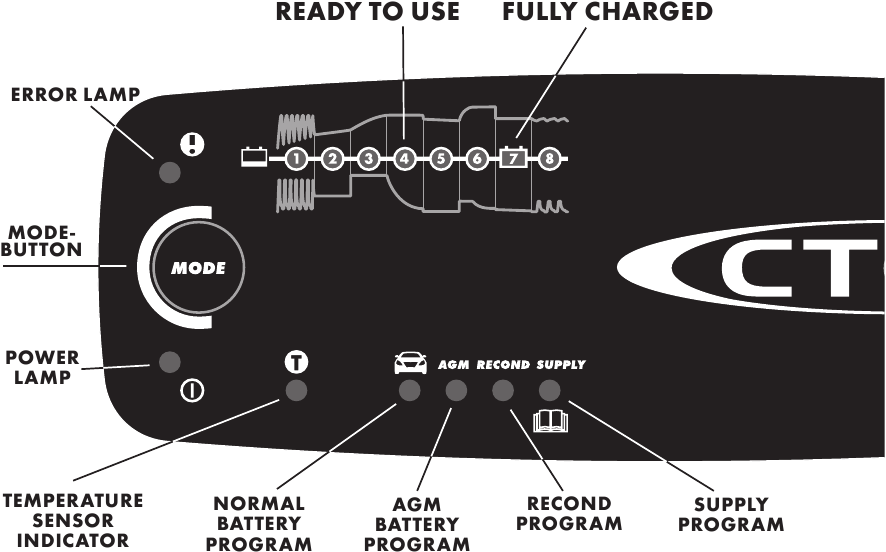

OPLADEN

1. Sluit de lader aan op de accu.
2. Sluit de lader aan op het stopcontact. Het stroomlampje geeft aan dat de netvoedingskabel is aangesloten op het stopcontact. Het storingslampje geeft aan of de accuklemmen verkeerd zijn aangesloten. De beveiliging tegen omgekeerde polariteit zorgt ervoor dat de accu of lader niet beschadigd raken.
3. Druk op de MODE-knop om het oplaadprogramma te selecteren.
4. Volg het 8-staps display tijdens het laadproces.
   De accu is klaar om de motor te starten wanneer STAP 4 brandt.
   De accu is volledig opgeladen wanneer STAP 7 brandt.
5. Stop het opladen op elk gewenst moment door de netvoedingskabel uit het stopcontact te halen.

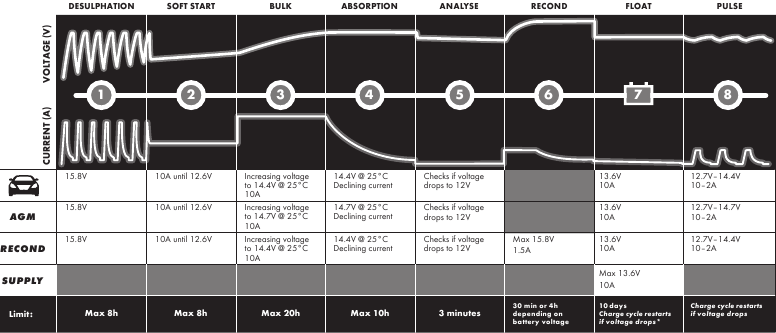

OPLAADPROGRAMMA'S

Instellingen worden gemaakt door op de MODE-knop te drukken. Na ongeveer twee seconden activeert de lader het geselecteerde programma. Het geselecteerde programma wordt de volgende keer dat de lader wordt aangesloten opnieuw gestart.

De tabel legt de verschillende oplaadprogramma's uit:

Programma	Accugrootte (Ah)	Uitleg	Temperatuurbereik
	20–300Ah	Normaal acculaderprogramma 14,4V/10A. Gebruik voor WET-accu's, Ca/Ca, MF en voor de meeste GEL-accu's	-20°C–+50°C (-4ºF–122ºF)
AGM	20–300Ah	AGM-acculaadprogramma 14,7V/10A Gebruik voor AGM-accu's.	-20°C–+50°C (-4ºF–122ºF)
RECOND	20–300Ah	Recond-programma 15,8V/1,5A Gebruik om energie terug te geven aan de lege WET- en Ca/Ca-accu's. Recond uw accu eenmaal per jaar en na diepe ontlading om de levensduur en capaciteit te maximaliseren. Het Recond-programma voegt STAP 6 toe aan het normale acculaadprogramma. Frequent gebruik van het Recond-programma kan waterverlies in de accu's veroorzaken en de levensduur van elektronica verkorten. Neem contact op met uw voertuig- en acculeverancier voor advies.	-20°C–+50°C (-4ºF–122ºF)
SUPPLY	20–300Ah	Supply-programma 13,6V/10A Gebruik als 12V-voeding of gebruik voor druppellaadonderhoud wanneer 100% capaciteit van de accu vereist is. Het Supply-programma activeert stap 7 zonder tijd- of spanningsbeperking.	-20°C–+50°C (-4ºF–122ºF)

De vonkbescherming op de acculader is uitgeschakeld tijdens het SUPPLY-programma.

*Het Supply-programma is niet tijd- of spanningsgebonden.

STAP 1 DESULFATIE

Detecteert gesulfateerde accu's. Pulseert stroom en spanning, verwijdert sulfaat van de loodplaten van de accu en herstelt de accucapaciteit.

STAP 2 ZACHTE START

Test of de accu lading kan accepteren. Deze stap voorkomt dat het opladen doorgaat met een defecte accu.

STAP 3 BULK

Opladen met maximale stroom tot ongeveer 80% accucapaciteit.

STAP 4 ABSORPTIE

Opladen met afnemende stroom om tot 100% accucapaciteit te maximaliseren.

STAP 5 ANALYSE

Test of de accu lading kan vasthouden. Accu's die geen lading kunnen vasthouden, moeten mogelijk worden vervangen.

STAP 6 RECOND

Kies het Recond-programma om de Recond-stap aan het laadproces toe te voegen. Tijdens de Recond-stap neemt de spanning toe om gecontroleerde gasvorming in de accu te creëren. Gasvorming mengt het accu-zuur en geeft energie terug aan de accu.

STAP 7 FLOAT

De accuspanning op maximaal niveau houden door een constante spanningslading te leveren.

STAP 8 PULS

De accu op 95–100% capaciteit houden. De lader bewaakt de accuspanning en geeft een puls wanneer dat nodig is om de accu volledig opgeladen te houden.

STORINGSLAMP

Als het storingslampje brandt, controleer dan het volgende:

1. Is de positieve kabel van de lader aangesloten op de positieve pool van de accu?
2. Is de lader aangesloten op een 12V-accu?
3. Is het opladen onderbroken in STAP 1, 2 of 5?
   Start de lader opnieuw door op de MODE-knop te drukken. Als het opladen nog steeds wordt onderbroken, is de accu...
   STAP 1: ...ernstig gesulfateerd en moet mogelijk worden vervangen.
   STAP 2: ...kan geen lading accepteren en moet mogelijk worden vervangen.
   STAP 5: ...kan geen lading vasthouden en moet mogelijk worden vervangen.

STROOMINDICATOR

Als de stroomindicator brandt met een:

1. VAST LICHT
   De netvoedingskabel is aangesloten op het stopcontact.
2. KNIPPEREND LICHT:
   De lader is in de energiebesparende modus gegaan. Dit gebeurt als de lader niet binnen 2 minuten op de accu is aangesloten.

TEMPERATUURSENSOR

De MXS 10 is uitgerust met een externe temperatuursensor. De temperatuursensor is bevestigbaar. Zo ja, dan compenseert de lader de spanning afhankelijk van de omgevingstemperatuur. Een geactiveerde temperatuursensor wordt aangegeven door een brandend indicatielampje voor de temperatuursensor.

KLAAR VOOR GEBRUIK

De tabel toont de geschatte tijd voor een lege accu tot 80% opgeladen

DE LADER AANSLUITEN OP EEN ACCU

INFO
Als de accuklemmen verkeerd zijn aangesloten, zorgt de beveiliging tegen omgekeerde polariteit ervoor dat de accu en lader niet beschadigd raken.

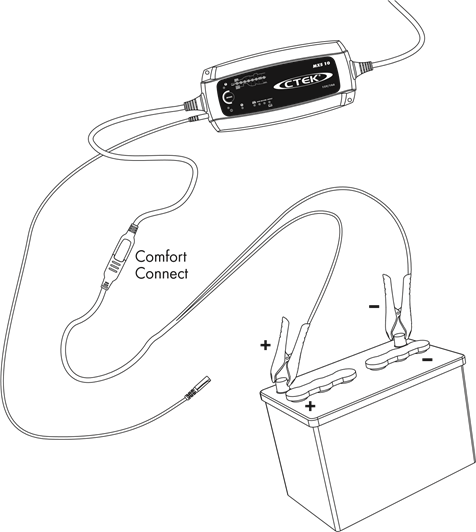

Voor accu's die in een voertuig zijn gemonteerd

1. Sluit de rode klem aan op de positieve pool van de accu.
2. Sluit de zwarte klem aan op het chassis van het voertuig, op afstand van de brandstofleiding en de accu.
3. Sluit de lader aan op het stopcontact.
4. Koppel de lader los van het stopcontact voordat u de accu loskoppelt.
5. Koppel de zwarte klem los vóór de rode klem.

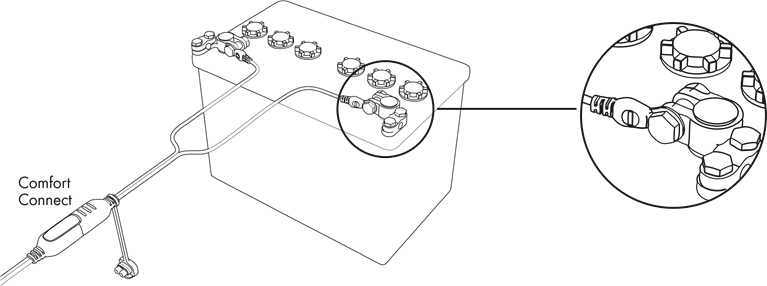

Sommige voertuigen hebben mogelijk positief geaarde accu's.

1. Sluit de zwarte klem aan op de negatieve pool van de accu.
2. Sluit de rode klem aan op het chassis van het voertuig, op afstand van de brandstofleiding en de accu.
3. Sluit de lader aan op het stopcontact.
4. Koppel de lader los van het stopcontact voordat u de accu loskoppelt.
5. Koppel de rode klem los vóór de zwarte klem.

TECHNISCHE SPECIFICATIES

Model oplader	MXS 10
Modelnummer	1046
Nominale spanning AC	220–240VAC, 50–60Hz
Laadspanning	14,4 V, AGM 14,7 V, RECOND 15,8 V, SUPPLY 13,6 V
Startspanning	2,0 V
Laadstroom	10 A max
Stroom, netspanning	1,0 A rms (bij volledige laadstroom)
Terugloopstroom*	<1Ah/maand
Rimpel**	<4%
Omgevingstemperatuur	-20°C tot +50°C, uitgangsvermogen wordt automatisch verminderd bij hoge temperaturen
Type oplader	Achtstaps, volledig automatische laadcyclus
Batterijtypen	Alle typen 12V-loodzuuraccu's (WET, MF, Ca/Ca, AGM en GEL)
Batterijcapaciteit	20―200Ah tot 300Ah voor onderhoud
Afmetingen	197 x 93 x 49 mm (L x B x H)
Isolatieklasse	IP65
Gewicht	0,8 kg

*) Terugloopstroom is de stroom die de batterij leeg trekt als de oplader niet op het elektriciteitsnet is aangesloten. CTEK-opladers hebben een zeer lage terugloopstroom.

**) De kwaliteit van de laadspanning en laadstroom is erg belangrijk. Een hoge stroomrimpel verwarmt de batterij, wat een verouderingseffect heeft op de positieve elektrode. Een hoge spanningsrimpel kan andere apparatuur die op de batterij is aangesloten, beschadigen. CTEK-batterijladers produceren een zeer schone spanning en stroom met een lage rimpel.

VEILIGHEID

• De oplader is ontworpen voor het opladen van 12V-loodzuuraccu's. Gebruik de oplader niet voor andere doeleinden.
• Controleer de kabels van de oplader voor gebruik. Zorg ervoor dat er geen scheuren in de kabels of in de buigbescherming zijn ontstaan. Een oplader met beschadigde kabels mag niet worden gebruikt. Een beschadigde kabel moet worden vervangen door een vertegenwoordiger van CTEK.
• Laad nooit een beschadigde batterij op.
• Laad nooit een bevroren batterij op.
• Plaats de oplader nooit bovenop de batterij tijdens het opladen.
• Zorg altijd voor voldoende ventilatie tijdens het opladen.
• Vermijd het afdekken van de oplader.
• Een batterij die wordt opgeladen, kan explosieve gassen uitstoten. Vermijd vonken in de buurt van de batterij. Wanneer batterijen het einde van hun levenscyclus bereiken, kunnen er interne vonken ontstaan. Laat een batterij tijdens het opladen nooit langere tijd zonder toezicht achter.
• Zorg ervoor dat de bekabeling niet vast komt te zitten of in contact komt met hete oppervlakken of scherpe randen.
• Accuzuur is corrosief. Spoel onmiddellijk met water als er zuur in contact komt met de huid of ogen en zoek onmiddellijk medisch advies.
• Controleer altijd of de oplader is overgeschakeld naar STAP 7 voordat u de oplader langere tijd zonder toezicht aangesloten laat. Als de oplader niet binnen 55 uur naar STAP 7 is overgeschakeld, is dit een indicatie van een fout. Koppel de oplader handmatig los.
• Batterijen verbruiken water tijdens gebruik en opladen. Voor batterijen waaraan water kan worden toegevoegd, moet het waterniveau regelmatig worden gecontroleerd. Als het waterniveau laag is, voeg dan gedestilleerd water toe.
• Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of mensen die de handleiding niet kunnen lezen of begrijpen, tenzij ze onder toezicht staan van een verantwoordelijke persoon om ervoor te zorgen dat ze de batterijlader veilig kunnen gebruiken. Bewaar en gebruik de batterijlader buiten het bereik van kinderen en zorg ervoor dat kinderen niet met de oplader kunnen spelen.
• Aansluiting op de netvoeding moet in overeenstemming zijn met de nationale voorschriften voor elektrische installaties.

CTEK-PRODUCTEN WORDEN BESCHERMD DOOR

2011-09-19
