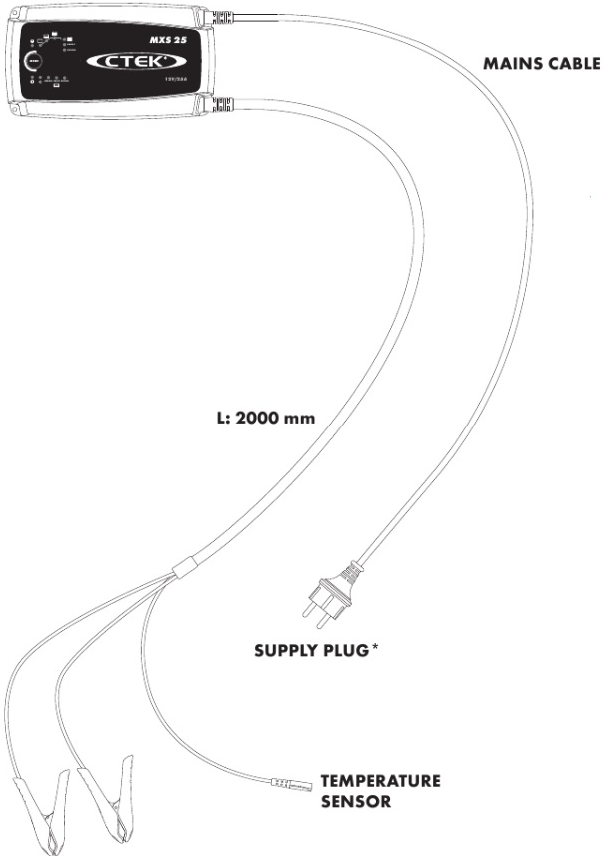

OVERZICHT

*De stekkers kunnen verschillen om aan te sluiten op uw stopcontact.

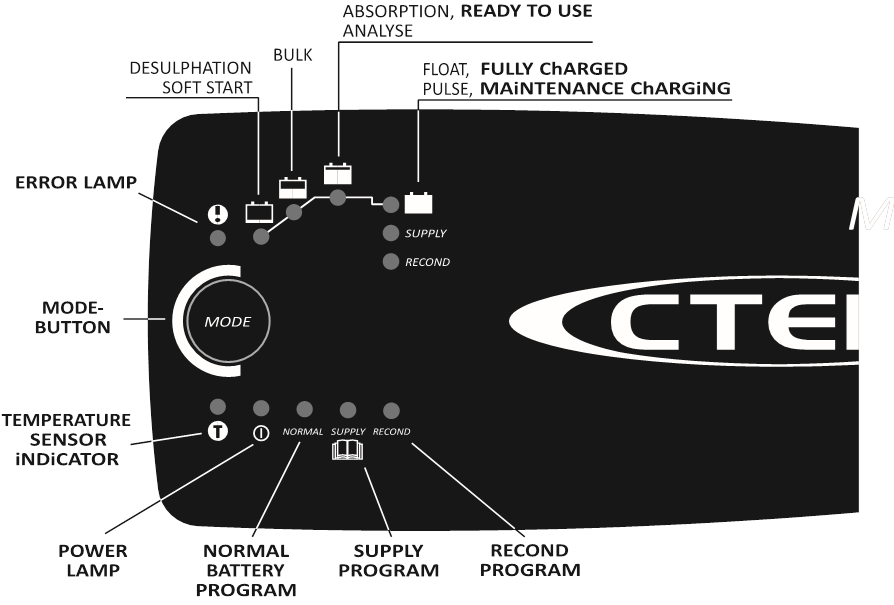

OPLADEN

1. Sluit de lader aan op de batterij.
2. Sluit de lader aan op het stopcontact. Het powerlampje geeft aan dat de stroomkabel is aangesloten op het stopcontact. Het foutlampje geeft aan of de batterijklemmen verkeerd zijn aangesloten. De beveiliging tegen omgekeerde polariteit zorgt ervoor dat de batterij of lader niet beschadigd raken.
3. Druk op de MODE-knop om het laadprogramma te selecteren.
4. Volg de indicatielampjes tijdens het laadproces.
   De batterij is klaar om de motor te starten wanneer brandt.
   De batterij is volledig opgeladen wanneer brandt.
5. Stop het opladen op elk gewenst moment door de stroomkabel uit het stopcontact te halen.

LAADPROGRAMMA'S

Instellingen worden gemaakt door op de MODE-knop te drukken. Na ongeveer twee seconden activeert de lader het geselecteerde programma. Het geselecteerde programma wordt de volgende keer dat de lader wordt aangesloten opnieuw gestart.

De tabel legt de verschillende laadprogramma's uit:

De vonkbescherming op de batterijlader
is uitgeschakeld tijdens het SUPPLY program (Voedingsprogramma).

FOUTLAMP

Als het foutlampje brandt, controleer dan het volgende:

1. is de positieve draad van de lader aangesloten op de positieve pool van de batterij?
2. is de lader aangesloten op een 12V-batterij?
3. is het opladen onderbroken in of ?
   Start de lader opnieuw door op de MODE-knop te drukken. Als het opladen nog steeds wordt onderbroken, de batterij...
   ...is ernstig gesulfateerd en moet mogelijk worden vervangen. .
   ..kan geen lading accepteren en moet mogelijk worden vervangen.
   ...kan geen lading vasthouden en moet mogelijk worden vervangen. SUPPLY (Voeding)

TEMPERATUURSENSOR

De MXS 25 is uitgerust met een externe temperatuursensor. Geactiveerd
temperatuursensor wordt aangegeven door een brandend temperatuursensor-indicatielampje. De temperatuursensor past de spanning aan de omgevingstemperatuur aan. Plaats de temperatuursensor in de positieve klem of zo dicht mogelijk bij de batterij.

POWERLAMPJE

Als het powerlampje brandt met een:

1. CONTINU LICHT
   De stroomkabel is aangesloten op het stopcontact.
2. KNIPPEREND LICHT:
   De lader is in de energiebesparende modus gegaan. Dit gebeurt als de SUPPLY (Voeding) lader niet binnen 2 minuten op de batterij is aangesloten.

KLAAR VOOR GEBRUIK

De tabel toont de geschatte tijd voor een lege batterij tot 80% opgeladen

LAADPROGRAMMA

STEP 1 DESULPHATION (DESULFATIE)
Detects sulphated batteries (Detecteert gesulfateerde batterijen). Pulsing current and voltage (Pulsende stroom en spanning), removes sulphate from the lead plates of the battery restoring the battery capacity (verwijdert sulfaat van de loodplaten van de batterij en herstelt de batterijcapaciteit).
STEP 2 SOFT START (ZACHTE START)
Tests if the battery can accept charge (Test of de batterij lading kan accepteren). This step prevents that charging proceeds with a defect battery (Deze stap voorkomt dat het opladen doorgaat met een defecte batterij).
STEP 3 BULK
Charging with maximum current until approximately 80% battery capacity (Opladen met maximale stroom tot ongeveer 80% batterijcapaciteit).
STEP 4 ABSORPTION (ABSORPTIE)
Charging with declining current to maximize up to 100% battery capacity (Opladen met afnemende stroom om te maximaliseren tot 100% batterijcapaciteit).
STEP 5 ANALYSE
Tests if the battery can hold charge (Test of de batterij lading kan vasthouden). Batteries that can not hold charge may need to be replaced (Batterijen die geen lading kunnen vasthouden, moeten mogelijk worden vervangen).
STEP 6 RECOND
Choose the Recond program to add the Recond step to the charging process (Kies het Recond-programma om de Recond-stap toe te voegen aan het laadproces). During the Recond step voltage increases to create controlled gasing in the battery (Tijdens de Recond-stap stijgt de spanning om gecontroleerde gasvorming in de batterij te creëren). Gasing mixes the battery acid and gives back energy to the battery (Gasvorming mengt het batterijzuur en geeft energie terug aan de batterij).
STEP 7 FLOAT
Maintaining the battery voltage at maximum level by providing a constant voltage charge (De batterijspanning op maximaal niveau houden door een constante spanning te leveren).
STEP 8 PULSE (PULS)
Maintaining the battery at 95–100% capacity (De batterij op 95-100% capaciteit houden). The charger monitors the battery voltage and gives a pulse when necessary to keep the battery fully charged (De lader bewaakt de batterijspanning en geeft indien nodig een puls om de batterij volledig opgeladen te houden).

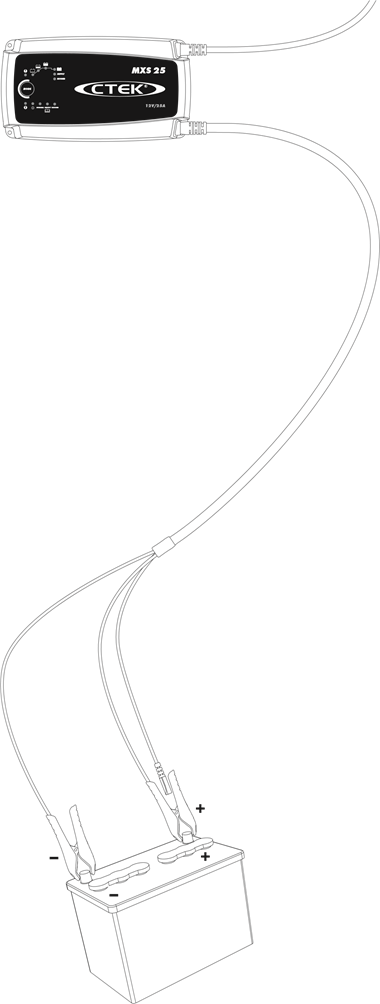

DE LADER AANSLUITEN OP EEN ACCU

Voor accu's die in een voertuig zijn gemonteerd

1. Sluit de rode klem aan op de positieve pool van de accu.
2. Sluit de zwarte klem aan op het chassis van het voertuig, op afstand van de brandstofleiding en de accu.
3. Sluit de lader aan op het stopcontact
4. Koppel de lader los van het stopcontact voordat u de accu loskoppelt
5. Koppel de zwarte klem los voor de rode klem.

Sommige voertuigen hebben mogelijk positief geaardde accu's.

1. Sluit de zwarte klem aan op de negatieve pool van de accu.
2. Sluit de rode klem aan op het chassis van het voertuig, op afstand van de brandstofleiding en de accu.
3. Sluit de lader aan op het stopcontact
4. Koppel de lader los van het stopcontact voordat u de accu loskoppelt
5. Koppel de rode klem los voor de zwarte klem.

INFO
Als de accuklemmen verkeerd zijn aangesloten, zorgt de beveiliging tegen omgekeerde polariteit ervoor dat de accu en lader niet beschadigd raken.

TECHNISCHE SPECiFiCATiES

*) Back current drain is the current that drains the battery if the charger is not connected to the mains. CTEK chargers has a very low back current.
**) The quality of the charging voltage and charging current is very important. A high current ripple heats up the battery which has an aging effect on the positive electrode. High voltage ripple could harm other equipment that is connected to the battery. CTEK battery chargers produce very clean voltage and current with low ripple.

VEILIGHEID

• De oplader is ontworpen voor het opladen van 12V loodzuuraccu's. Gebruik de oplader niet voor andere doeleinden.
• Controleer de kabels van de oplader voor gebruik. Zorg ervoor dat er geen scheuren in de kabels of in de buigbescherming zijn ontstaan. Een oplader met beschadigde kabels mag niet worden gebruikt. Een beschadigde kabel moet worden vervangen door een vertegenwoordiger van CTEK.
• Laad nooit een beschadigde accu op.
• Laad nooit een bevroren accu op.
• Plaats de oplader nooit bovenop de accu tijdens het opladen.
• Zorg altijd voor voldoende ventilatie tijdens het opladen.
• Vermijd het afdekken van de oplader.
• Een accu die wordt opgeladen, kan explosieve gassen uitstoten. Vermijd vonken in de buurt van de accu. Wanneer accu's het einde van hun levenscyclus bereiken, kunnen er interne vonken ontstaan.
• Alle accu's gaan vroeg of laat kapot. Een accu die defect raakt tijdens het opladen, wordt normaal gesproken opgevangen door de geavanceerde regeling van de opladers, maar er kunnen nog steeds enkele zeldzame fouten in de accu voorkomen. Laat een accu tijdens het opladen nooit langere tijd zonder toezicht achter.
• Zorg ervoor dat de bekabeling niet bekneld raakt of in contact komt met hete oppervlakken of scherpe randen.
• Accuzuur is corrosief. Spoel onmiddellijk met water als zuur in contact komt met de huid of ogen en zoek onmiddellijk medisch advies.
• Controleer altijd of de oplader is overgeschakeld naar voordat u de oplader langere tijd zonder toezicht aangesloten laat. Als de oplader niet binnen 36 uur is overgeschakeld naar , is dit een indicatie van een fout. Koppel de oplader handmatig los.
• Accu's verbruiken water tijdens gebruik en opladen. Voor accu's waar water aan kan worden toegevoegd, moet het waterniveau regelmatig worden gecontroleerd. Als het waterniveau laag is, voeg dan gedistilleerd water toe.
• Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of mensen die de handleiding niet kunnen lezen of begrijpen, tenzij ze onder toezicht staan van een verantwoordelijke persoon om ervoor te zorgen dat ze de acculader veilig kunnen gebruiken. Bewaar en gebruik de acculader buiten het bereik van kinderen en zorg ervoor dat kinderen niet met de oplader kunnen spelen.
• Aansluiting op het elektriciteitsnet moet in overeenstemming zijn met de nationale voorschriften voor elektrische installaties.

CTEK-PRODUCTEN ZIJN BESCHERMD DOOR

2011-09-19
