Callaway 350TL - Laser Afstandsmeter Handleiding

INTRODUCTIE

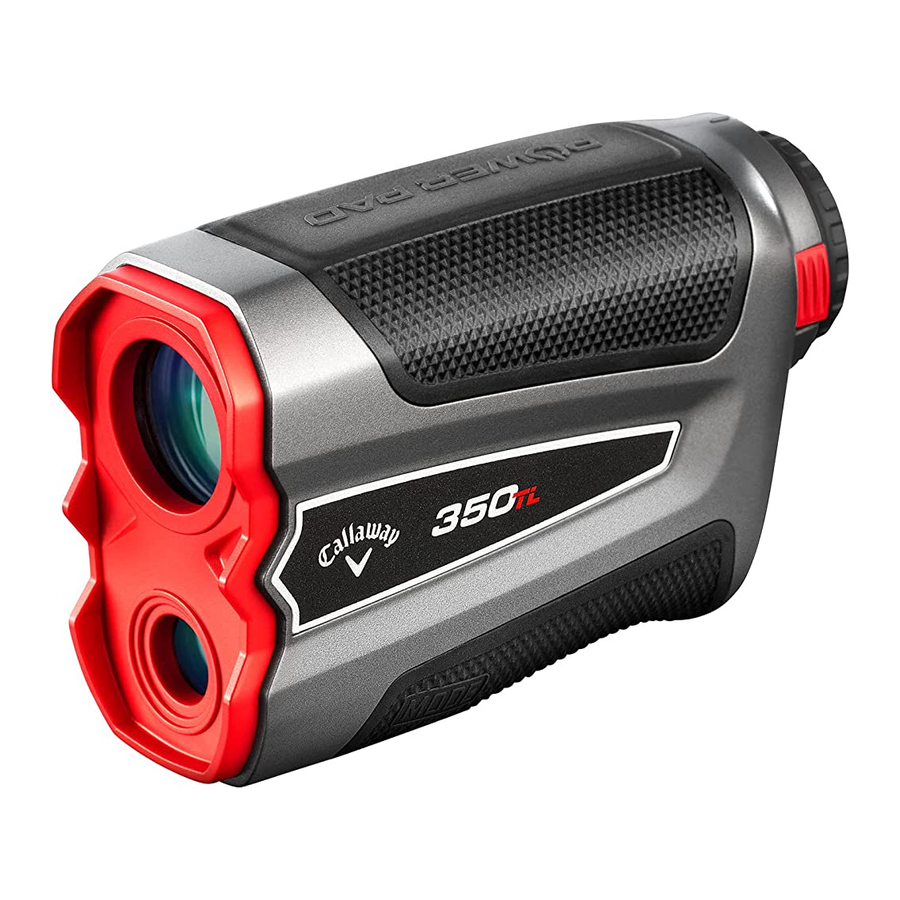

De Callaway 350 TL Laser Afstandsmeter levert precieze afstandsmetingen in een slank, compact ontwerp. De 350 TL beschikt over de innovatieve PowerPad^TM. Een nieuwe, gepatenteerde technologie die het mogelijk maakt de laser te activeren door ergens op te drukken.

SPECIFICATIES

INBEGREPEN

1. CR2 - 3-Volt Lithium Batterij
2. Draagtas
3. Schoonmaakdoekje

BATTERIJ INSTALLATIE

1. Til het klepje op.
2. Draai tegen de klok in om te openen.
3. Verwijder de beschermende plastic batterijafdekking.
4. Plaats de batterijkap terug & draai met de klok mee vast.

LET OP:
Als het Low Battery Icon (Batterij bijna leeg icoon) aanwezig is op het LCD-scherm, zijn er nog ongeveer 200 metingen over totdat de batterij volledig leeg is. Het Low Battery Icon (Batterij bijna leeg icoon) knippert als de batterij bijna leeg is. In dit geval moet de batterij voor het volgende gebruik worden vervangen.

LET OP:

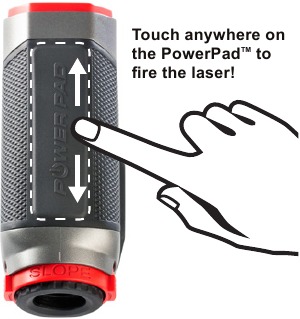

Aangezien de 350TL de PowerPad^TM gebruikt in plaats van een traditionele knop, raden we de gebruiker ten zeerste aan om 10-15 minuten het verschil te ervaren voordat u naar de golfbaan gaat. Neem de tijd om te wennen aan de druk die nodig is om de laser te activeren. U zult merken dat de PowerPad^TM zeer responsief is en helemaal niet veel druk vereist.

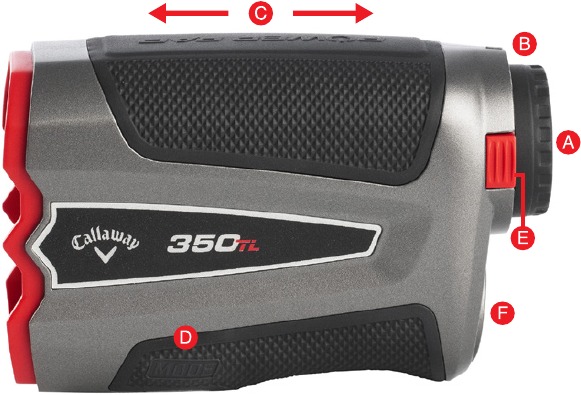

AFSTANDSMETER DIAGRAM

1. Oogstuk
2. Dioptrie Aanpassing
3. PowerPad^TM
4. Mode Pad
5. Slope Schakelaar
6. Batterijdeur

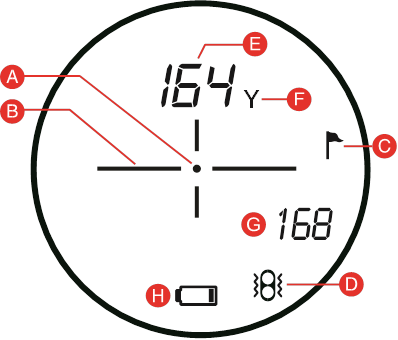

INTERN DISPLAY

1. Center Dot (Middelpunt)
2. Crosshairs (Dradenkruis)
3. P.A.T. Mode Indicator
4. Pulse Indicator (Puls Indicator)
5. Distance (Afstand)
6. Unit of Measure (Meeteenheid)
7. Slope Adjusted Distance (Afstand aangepast aan helling)
8. Low Battery (Batterij bijna leeg)

HOE TE GEBRUIKEN

1. Kijkend door het Eye Piece (Oogstuk), AANRAKEN & VASTHOUDEN de PowerPad^TM. De afstandsmeter is nu ingeschakeld.

2. Om scherper te stellen / de helderheid te vergroten, gebruikt u de Diopter Adjustment (Dioptrie Aanpassing) door aan het Eye Piece (Oogstuk) te draaien.

3. Blijf door het Eye Piece (Oogstuk) kijken, richt de Center Dot (Middelpunt) binnenin de Crosshairs (Dradenkruis) op uw doel en AANRAKEN & LOSLATEN de PowerPad^TM bovenop om een afstand te meten. Het apparaat trilt en de afstand wordt weergegeven op het LCD Screen (LCD Scherm).


MEETMODI

AANRAKEN & VASTHOUDEN de PowerPad^TM om de laser AAN te zetten. Vervolgens, DUBBEL TIKKEN op de PowerPad^TM om te schakelen tussen Standaard & P.A.T. Modus.

1. Standaard - Geen Icoon verschijnt aan de rechterkant van het display. Standaard Modus wordt aanbevolen bij het meten van afstanden tot grotere objecten (Fig. A). Om snel doelen te meten, AANRAKEN & LOSLATEN de PowerPad^TM.

2. P.A.T. met Pulse Technology (Puls Technologie) - P.A.T. Modus kan het beste worden gebruikt bij het meten van de afstand tot een vlaggenstok of kleinere objecten. Het apparaat geeft een korte trilling om te bevestigen dat de laser op de pin/object is vergrendeld. Wanneer P.A.T. Modus is geactiveerd, verschijnt het vlaggenstok-icoon aan de rechterkant en het Pulse (Puls) icoon verschijnt aan de rechteronderkant van het LCD-scherm (Fig. B).

   LET OP: Om Pulse Technology (Puls Technologie) uit te schakelen, AANRAKEN & VASTHOUDEN de MODE pad aan de linkerzijde van de grip totdat u een trillingsicoon in de rechteronderhoek van het LCD-scherm ziet. AANRAKEN & LOSLATEN de PowerPad^TM bovenop om te veranderen van ON/OFF (AAN/UIT).
3. Scannen - Om afstanden tot meerdere doelen achter elkaar te meten, AANRAKEN & VASTHOUDEN de PowerPad^TM om in te schakelen. Houd vervolgens de PowerPad^TM VAST, de Crosshairs (Dradenkruis) knippert en de laser blijft continu vuren. Metingen veranderen wanneer u het landschap scant en van doel wisselt.
   LET OP: Tijdens het scannen in P.A.T. Modus, verandert de meting alleen wanneer een kortere afstand wordt gemeten. Dit is handig bij het meten van de afstand tot een vlaggenstok wanneer er bomen of andere objecten op de achtergrond zijn.
4. Meeteenheid - Om de meeteenheid van Yards naar Meters te wijzigen, AANRAKEN & VASTHOUDEN de bovenste PowerPad^TM totdat het apparaat aangaat. AANRAKEN & VASTHOUDEN vervolgens de MODE Pad aan de linkerzijde van de grip (MODE) totdat u UNIT op het LCD-scherm ziet. AANRAKEN & VASTHOUDEN de bovenste PowerPad^TM totdat u de M ziet overschakelen naar Y.

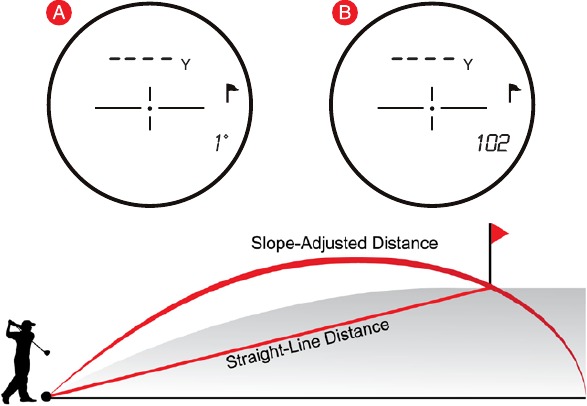

5. Slope Mode (Helling Modus) - Het apparaat meet de hellingshoek/daling (Fig. A) en berekent en toont vervolgens de afstand aangepast aan de helling rechtsonder op het LCD-scherm. (Fig. B)

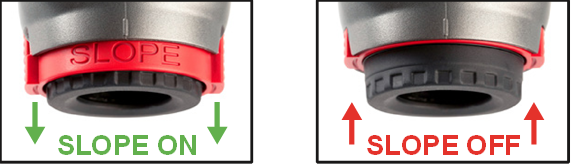

   • Om Helling Meting Aan/Uit te zetten:
     LET OP: De hellingmeting & aangepaste afstand verschijnen rechtsonder op het LCD-scherm wanneer de functie is ingeschakeld
     1. Om SLOPE (HELLING) te activeren, trekt u de rode ring rond het oogstuk naar buiten. U ziet 4 streepjes verschijnen op het LCD-scherm onder het middelste dradenkruis. De Laser is niet toegestaan op toernooien wanneer de helling is ingeschakeld.
     2. Om SLOPE (HELLING) te deactiveren, duwt u de rode ring rond het oogstuk naar binnen. De Helling functie verschijnt niet, tenzij deze is ingeschakeld. De Laser is toegestaan op toernooien wanneer de helling is uitgeschakeld.


OPERATIONELE OPMERKINGEN

1. Het maximale meetbereik is 5-1000 yards tot objecten en 5-300 yards tot een vlaggenstok met een nauwkeurigheid van +/- 1 yard.
   LET OP: Het maximale bereik kan afhangen van verschillende factoren, waaronder doelkenmerken en omgevingsomstandigheden. Zo kunnen langere maximale afstanden worden verkregen tot doelen die groot van formaat, felgekleurd of voorzien van een reflecterende afwerking zijn. De meetcapaciteit kan ook worden beïnvloed door de hoek tot het doel en de lichtomstandigheden.
2. Automatische Uitschakeling - Om de batterij te sparen, schakelt het apparaat automatisch uit wanneer het langer dan 5 seconden inactief is.
3. Weersomstandigheden - Zware regen en dichte mist kunnen mogelijk het maximale bereik van het apparaat beperken.
4. Weersbestendig - Beschermd tegen lichte regen.

DE LASER OPBERGEN

• Laat het oogstuk niet in direct zonlicht liggen. Het condensatoreffect van de lens kan het interne displayoppervlak beschadigen.


ONDERHOUD

1. Gebruik voor het reinigen alleen een zachte, schone doek om krassen te voorkomen.
2. Niet onderdompelen in vloeistof of reinigingsmiddelen aanbrengen.
3. Niet opslaan bij extreem warme/koude temperaturen (<50°F - >110°F).
4. Bewaar in de draagtas wanneer niet in gebruik.

PROBLEEMOPLOSSING

De afstandsmeter geeft consistent onnauwkeurige metingen.

• Zorg ervoor dat het apparaat is ingesteld op de gewenste meeteenheid (Yards of Meters).
• Een zwak batterijsignaal kan de nauwkeurigheid van het apparaat beïnvloeden. Als de Low Battery Indicator (Batterij bijna leeg indicator) op het LCD-scherm aanwezig is, vervang dan de batterij.
• Zorg ervoor dat er niets uw zicht belemmert, zoals bladeren, takken, uw vinger, enz.

Wanneer u door het Eye Piece (Oogstuk) kijkt, is het zicht wazig.

• Gebruik de Diopter Adjustment (Dioptrie Aanpassing) door aan het Eye Piece (Oogstuk) te draaien om scherper te stellen / de helderheid te vergroten.
• Zorg ervoor dat er niets uw zicht belemmert, zoals bladeren, takken, uw vinger, enz.
• Gebruik een zachte, schone doek om de lens schoon te maken.

Wanneer moet de batterij worden vervangen?

• Als de Low Battery Indicator (Batterij bijna leeg indicator) op het LCD-scherm aanwezig is.
• Als de afstandsmeter consistent onnauwkeurige metingen geeft.
• Als het LCD-scherm niet aanwezig is wanneer u de PowerPad^TM AANRAAKT & VASTHOUDT.

Waarom loopt mijn batterij zo snel leeg?

• Als de PowerPad^TM per ongeluk wordt ingedrukt gehouden, loopt de batterij leeg. Om dit te voorkomen, bewaart u de afstandsmeter in de draagtas wanneer deze niet in gebruik is.

Wanneer moet de P.A.T. Modus worden gebruikt?

• Bij het meten van de afstand tot kleinere doelen, zoals een vlaggenstok.
• Bij het scannen van het landschap om afstanden tot een kleiner doel, zoals een vlaggenstok, te meten en er bomen of andere objecten op de achtergrond zijn.

Als u nog andere vragen of opmerkingen heeft, bel dan 800-456-2129 of ga naar www.callawaytag.com.

GARANTIEBELEID

Op dit product wordt een garantie gegeven van (1) jaar vanaf de oorspronkelijke aankoopdatum op fabricagefouten. IZZO Golf kan uw aankoop niet terugbetalen, tenzij deze rechtstreeks bij IZZO Golf is gekocht. IZZO Golf zal elk apparaat dat tijdens de garantieperiode bij normaal gebruik defect blijkt te zijn, vervangen of repareren. Bel de klantenservice op 800-456-2129 om een retourmachtiging aan te vragen. Alle defecte producten moeten worden geretourneerd naar:

IZZO Golf
T.a.v.: Returns Dept.
1635 Commons Parkway
Macedon, NY 14502

WAARSCHUWING

• KIJK NOOIT rechtstreeks in de zon of intens licht bij het gebruik van de laser afstandsmeter.
• RICHT DE laser afstandsmeter NIET op een andere persoon.
• RICHT DE laser afstandsmeter NIET op iemands ogen of gezicht.
• Probeer NIET de laser afstandsmeter te demonteren.
• Dompel NIET onder in vloeistof.
• Bewaar de laser afstandsmeter NIET bij extreme koude/hete temperaturen (<50°F - >110°F).

© 2021 CALLAWAY GOLF COMPANY. Callaway Golf en het Chevron-apparaat zijn handelsmerken van Callaway Golf Company. IZZO Golf is een officiële licentiehouder van Callaway Golf Company.
