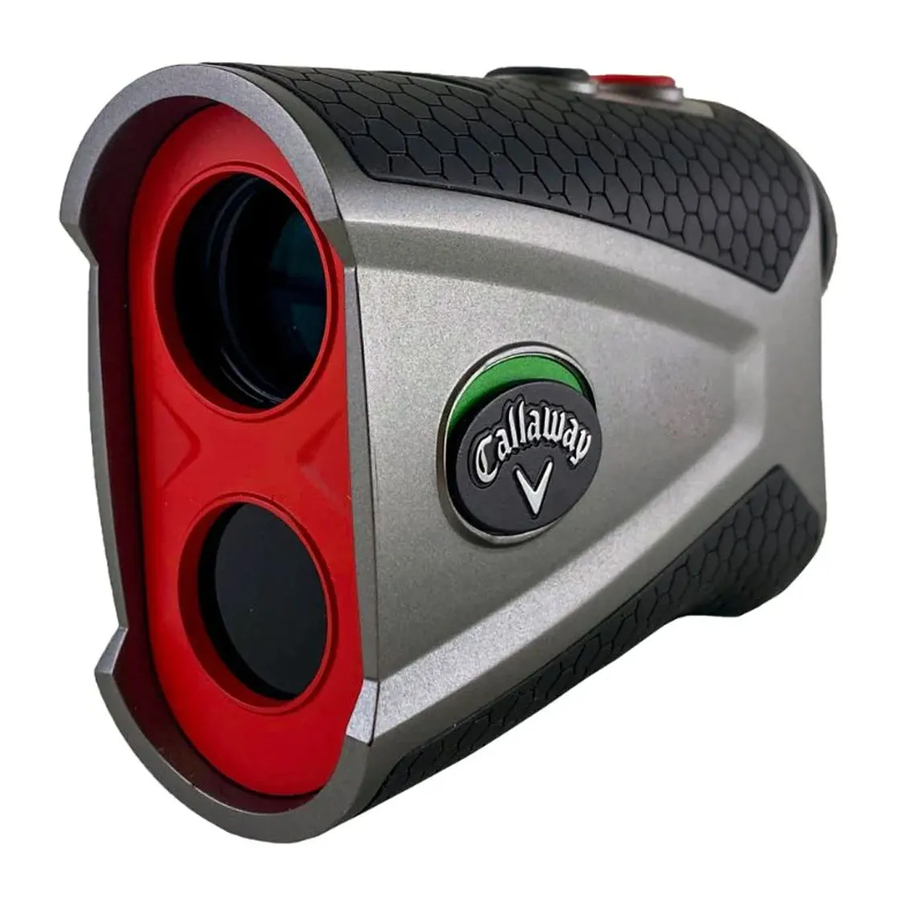

Callaway CSI Pro - Handleiding laserafstandsmeter

CSi CLUB SUGGESTION INSTELLEN

Om CSi in te stellen, moet u eerst de afstand van uw 7-ijzer weten in uw gewenste meeteenheid (yards/meters). Op basis van die informatie zal de bedrijfseigen firmware vervolgens clubsuggesties doen op basis van de afstand die u meet.

1. Om uw 7-ijzerafstand in te stellen, begint u met de CSi-laser in de UIT-stand. HOUD de AAN/UIT-knop 10 seconden ingedrukt om de CSi-instellingsmodus te activeren
   In het eerste "SET"-interfacescherm,

2. Terwijl u zich in de "SET"-interface bevindt, HOUD de AAN/UIT-knop nog eens 3 seconden ingedrukt om naar de clubafstandinstelling te gaan. Door op de AAN/UIT-knop te tikken, wordt (+) 1 yard/meter toegevoegd, door op de MODE-knop te tikken, wordt (-) 1 yard/meter afgetrokken.

3. Zodra de juiste afstand is ingesteld, HOUD de AAN/UIT-knop 3 seconden ingedrukt om te bevestigen. Zodra u beide pictogrammen ziet knipperen, tikt u nogmaals op de AAN/UIT-knop om het "OUT"-scherm te activeren en houdt u de AAN/UIT-knop nog eens 3 seconden ingedrukt om terug te keren naar het hoofdscherm.
   Om de CSi-clubsuggestie AAN/UIT te zetten, HOUDt u gewoon de Mode
   Knop 3 seconden ingedrukt op het hoofdscherm

DIAGRAM AFSTANDSMETER

1. Oculair
2. Dioptrieaanpassing
3. Aan/uit-knop
4. Mode-knop
5. Slope-schakelaar
6. Batterijklep

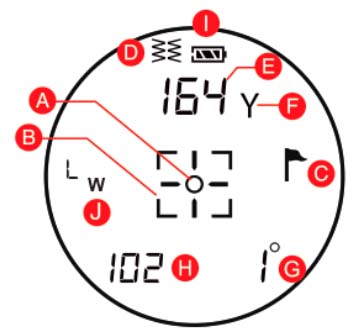

LCD-SCHERM

1. Zero-In Richtcirkel
2. Laserindicatorvak
3. PA.T. Mode-indicator
4. Pulsindicator
5. Afstand
6. Meeteenheid
7. Hoek van helling/daling
8. .Slope Aangepaste afstand
9. Batterij-indicator
10. Clubsuggestie

HOE TE GEBRUIKEN

1. Terwijl u door het oculair kijkt, DRUKT u op de aan/uit-knop & LAAT u deze LOS. De afstandsmeter is nu ingeschakeld

2. Gebruik de dioptrieaanpassing door aan het oculair te draaien om scherpte/helderheid te verhogen.

3. Blijf door het oculair kijken, richt het Zero-In richtvierkant op uw beoogde doel en DRUK op de aan/uit-knop. De laser zal afgaan en de laserindicator verschijnt links van het Zero-In richtvierkant. De meting wordt boven aan het LCD-scherm weergegeven.


MEETMODI

1. Standaard - De standaardmodus wordt aanbevolen bij het meten van afstanden tot grotere objecten. (Fig. A)

2. P.A.T met Pulse Technology - PAT. modus is het meest geschikt voor het meten van de afstand tot een vlaggenstok of kleinere objecten. Het apparaat geeft een korte trilling om te bevestigen dat de laser op de pin is vergrendeld. Om te schakelen tussen de standaardmodus en de modus, DRUKT u eenmaal op de Mode (Modus) terwijl het apparaat is ingeschakeld. Wanneer de modus is geactiveerd, verschijnt het vlaggenstokpictogram bovenaan het LCD-scherm (Fig. B). Om de puls AAN/UIT te zetten, DRUKT u snel tweemaal op de Mode (Modus) Buton.

   OPMERKING: Tijdens het scannen in PAT. 'node, zal Hie meting alleen veranderen wanneer een kortere afstand wordt gemeten. Dit is handig bij het meten van de afstand tot een vlaggenstok wanneer er bomen of andere objecten in Hie bækground_ zijn
3. Scannen - Om afstanden tot meerdere doelen achter elkaar te meten, DRUK en LAAT de aan/uit-knop LOS om in te schakelen. HOUD vervolgens de aan/uit-knop ingedrukt, het laserindicatorvak knippert en de laser zal continu afgaan. Metingen veranderen wanneer u het landschap scant en van doel verandert.
4. Meeteenheid - Om de meeteenheid te wijzigen van yards naar meters, begint u met het ingeschakelde apparaat. HOUD vervolgens de Mode (Modus) knop 10 seconden ingedrukt. De meeteenheid wordt aangegeven met een 'Y' of 'M' direct rechts van de weergegeven afstand.

SLOPE-FUNCTIE

De Slope-schakelaar aan de zijkant van de CSi PRO heeft twee standen:

1. ROOD is zichtbaar: Slope-functie is uitgeschakeld. De laser is legaal voor toernooien wanneer de slope is uitgeschakeld.

2. GROEN is zichtbaar: Slope-functie is ingeschakeld. Slope-aangepaste yardage wordt weergegeven telkens wanneer de laser wordt afgevuurd. De laser is niet legaal voor toernooien wanneer de slope is ingeschakeld.


Gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan die hierin zijn gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Callaway CSI Pro - Handleiding laserafstandsmeter
