Callaway Micro Pro - Handleiding laserafstandsmeter

HELLINGFUNCTIE

Om Slope in/uit te schakelen, drukt u op de knop "S" (S) boven op het apparaat

1. Als GROEN knippert: Hellingfunctie is uitgeschakeld. De laser is toegestaan tijdens toernooien wanneer de helling is uitgeschakeld.
2. Als ROOD knippert: Hellingfunctie is ingeschakeld. De helling-aangepaste afstand wordt weergegeven telkens wanneer de laser wordt afgevuurd. De laser is niet toegestaan tijdens toernooien wanneer de helling is ingeschakeld.

Indicatielampjes aan de voorkant:

OPLADEN

1. Steek het USB-C-oplaaduiteinde in de Micro Pro & steek vervolgens het USB-uiteinde van de oplaadkabel in een USB-oplaadpoort of AC-adapter (niet meegeleverd). Het aanbevolen USB-oplaadvermogen is 5V, 1A.
2. Een volledige lading duurt ongeveer 6 uur. Het indicatielampje wordt groen wanneer het opladen is voltooid.
3. Een volledige lading zou meer dan 100 rondes golf mee moeten gaan.


Gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot gevaarlijke blootstelling aan straling.

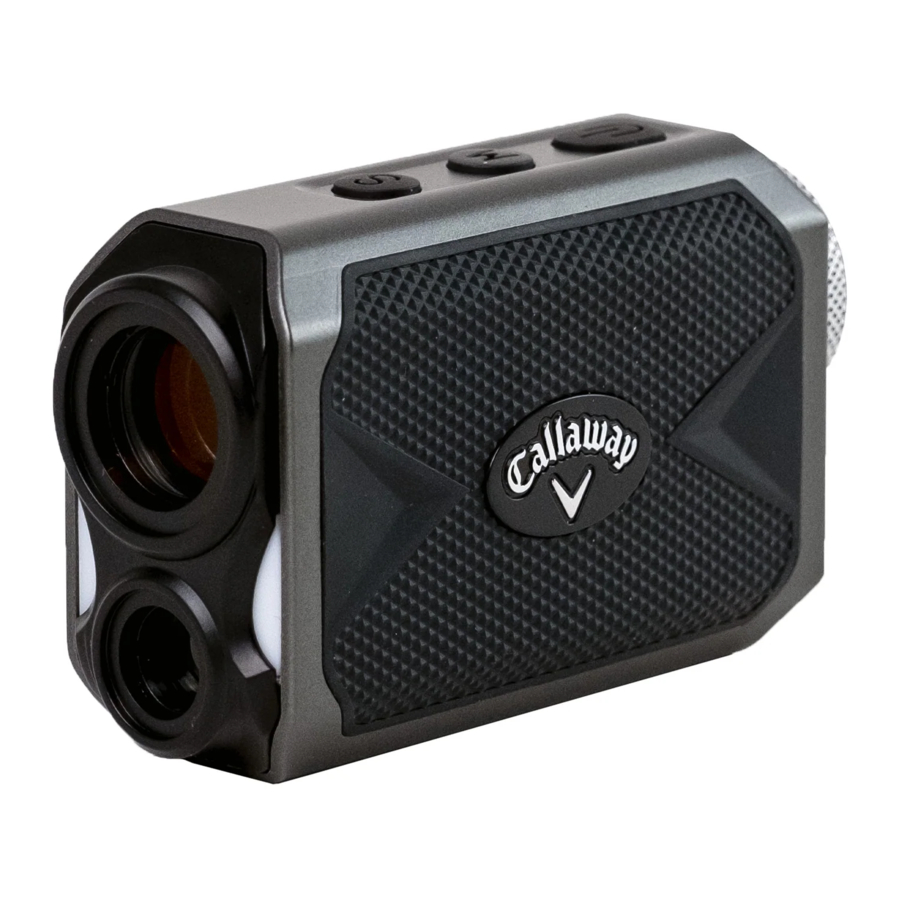

DIAGRAM AFSTANDSMETER

1. Oogstuk
2. Dioptrie-aanpassing
3. Aan/uit-knop
4. Modusknop
5. Hellingknop
6. Oplaadpoort

LCD-SCHERM

1. Nauwkeurig richtvierkant
2. Laserindicator
3. P.A.T. Mode-indicator
4. Pulsindicator
5. Afstand
6. Maateenheid
7. Hellingshoek
8. Helling-aangepaste afstand

BEZOEK VOOR MEER ONDERSTEUNING: www.CallawayDMD.com/product-support

HOE TE GEBRUIKEN

1. Kijkend door het Oogstuk, DRUK & LAAT LOS de Aan/uit-knop (Power Button). De afstandsmeter is nu ingeschakeld.

2. Om scherpte te focussen/vergroten, gebruikt u de Dioptrie-aanpassing door aan het Oogstuk te draaien.

3. Blijf door het Oogstuk kijken, richt het Nauwkeurig richtvierkant op uw beoogde doel & DRUK op de Aan/uit-knop (Power Button).

   De laser wordt afgevuurd en de Laserindicator verschijnt links van het Nauwkeurig richtvierkant. De meting wordt bovenaan het LCD-scherm weergegeven.

MEETMODI

1. Standaard - De standaardmodus wordt aanbevolen bij het meten van afstanden tot grotere objecten. (Afb. A)

2. P.A.T. met Pulstechnologie - De P.A.T.-modus kan het beste worden gebruikt bij het meten van de afstand tot een vlaggenstok of kleinere objecten. Het apparaat geeft een korte trilling om te bevestigen dat de laser op de pin is vergrendeld. Om te schakelen tussen de standaard- en P.A.T.-modus, DRUK u snel één keer op de Modusknop (Mode Button) terwijl het apparaat is ingeschakeld. Wanneer de P.A.T.-modus is geactiveerd, verschijnt het vlaggenstokpictogram aan de rechterkant en het pulspictogram aan de linkerkant van het LCD-scherm (Afb. B).

3. Scannen - Om afstanden tot meerdere doelen achter elkaar te meten, DRUK en LAAT LOS Aan/uit-knop (Power Button) om in te schakelen. Houd vervolgens de Aan/uit-knop (Power Button) VAST, de Laserindicator knippert en de laser blijft continu vuren. Metingen veranderen terwijl u het landschap scant en van doel verandert. Deze modus vuurt de laser continu gedurende 3 seconden af & de laser vergrendelt op de kortste afstand tijdens de afvuurperiode.
   OPMERKING: Tijdens het scannen in de P.A.T.-modus verandert de meting alleen wanneer een kortere afstand wordt gemeten. Dit is handig bij het meten van de afstand tot een vlaggenstok wanneer er bomen of andere objecten op de achtergrond staan.
4. Maateenheid - Om de maateenheid van Yards naar Meters te wijzigen, begint u met het uitschakelen van het apparaat. Houd vervolgens de Mode Button 3 seconden INGEDRUKT. De maateenheid wordt aangegeven met een "Y" of "M" direct rechts van de weergegeven afstand.

Referenties

• Productondersteuning – Callaway TAG

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Callaway Micro Pro - Handleiding laserafstandsmeter
