Callaway 200 S - Handleiding laser-afstandsmeter

INLEIDING

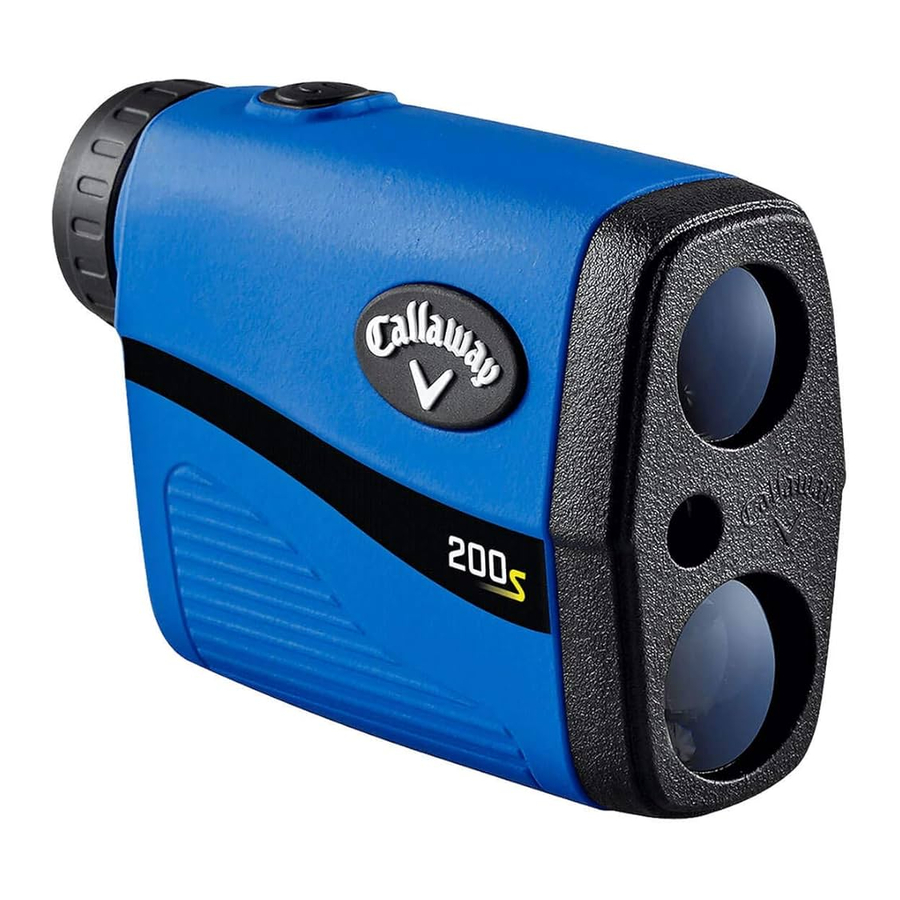

Bedankt dat u gekozen hebt voor de Callaway 200 S Laser Rangefinder met P.A.T. (Pin Acquisition Technology) en Slope Mode. P.A.T. is ontworpen om nauwkeurige afstandsmetingen te leveren en vergrendelt zich op de vlaggenstok tot op 275 yards afstand, waardoor nauwkeurigheid wordt gegarandeerd, zelfs wanneer bomen en andere objecten op de achtergrond staan.

SPECIFICATIES

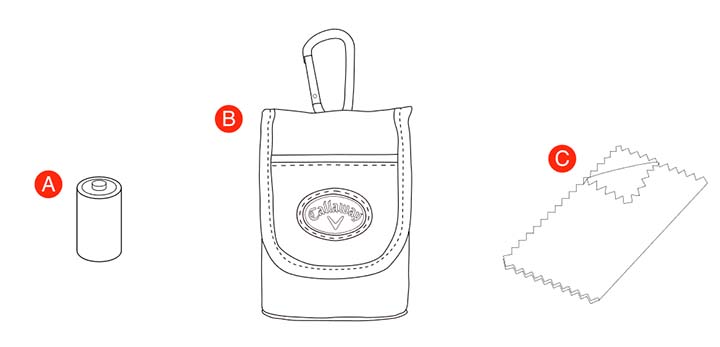

INHOUD

1. CR2-3-Volt Lithium batterij
2. Draagtas
3. Reinigingsdoekje

BATTERIJ PLAATSEN

1. Til het klepje op.
2. Draai tegen de klok in om te openen.
3. Verwijder de beschermende plastic batterijafdekking.
4. Plaats de batterijdop terug en draai hem vast door met de klok mee te draaien.

LET OP: Als het pictogram Batterij bijna leeg op het LCD-scherm verschijnt, zijn er nog ongeveer 200 bereiken over totdat de batterij volledig leeg is. Het pictogram Batterij bijna leeg knippert als de batterij bijna leeg is. In dit geval moet de batterij voor het volgende gebruik worden vervangen.

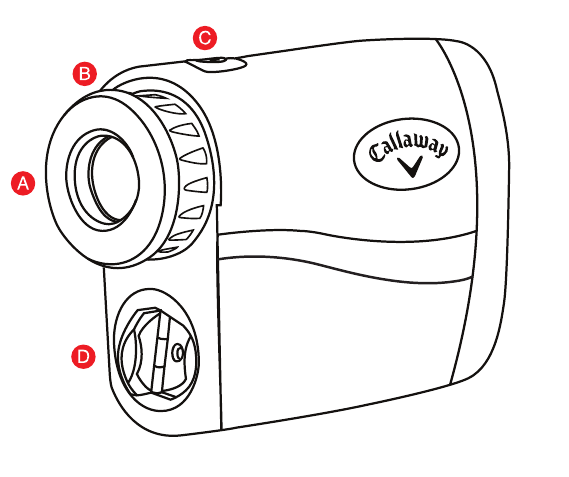

DIAGRAM AFSTANDSMETER

1. Oogstuk
2. Dioptrie-instelling
3. Aan/uit-knop
4. Batterijklep

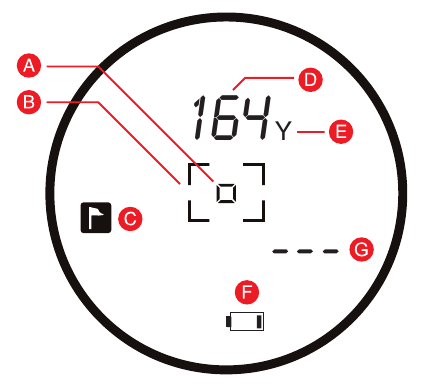

LCD-SCHERM

1. Zero-In richtvierkant
2. Laserindicatorvak
3. P.A.T. Modusindicator
4. Afstand
5. Maateenheid
6. Batterij bijna leeg
7. Helling gecorrigeerde afstand

GEBRUIKSAANWIJZING

1. Terwijl u door het Oogstuk kijkt, DRUKT u op de Aan/uit-knop en LAAT u deze weer LOS. De afstandsmeter is nu ingeschakeld.

2. Gebruik de Dioptrie-instelling door aan het Oogstuk te draaien om scherpte te regelen/verhogen.

3. Blijf door het Oogstuk kijken, richt het Zero-In richtvierkant op uw beoogde doel en DRUK op de Aan/uit-knop. De laser zal afgaan en het Laserindicatorvak verschijnt rond het Zero-In richtvierkant. De meting wordt boven aan het LCD-scherm weergegeven.

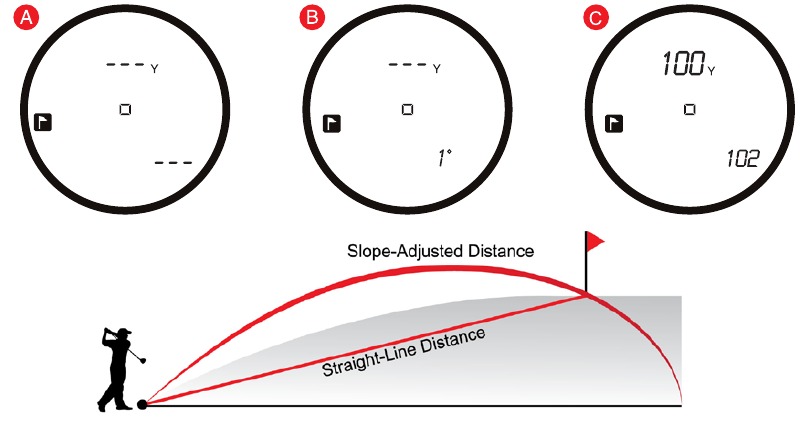

MEETMODI

1. Standaard - De Standaardmodus wordt aanbevolen bij het meten van afstanden tot grotere objecten. (Afb. A)

2. P.A.T. (Pin Acquisition Technology) - De P.A.T.-modus kan het beste worden gebruikt bij het meten van de afstand tot een vlaggenstok of kleinere objecten. Om te schakelen tussen de Standaard- en P.A.T.-modus, DRUKT u snel twee keer op de Aan/uit-knop terwijl het apparaat is ingeschakeld. Wanneer de P.A.T.-modus is geactiveerd, verschijnt het vlaggenstokpictogram aan de linkerkant van het LCD-scherm. (Afb. B)

3. Scannen - Om afstanden tot meerdere doelen achter elkaar te meten, DRUKT U op de Aan/uit-knop en LAAT U deze LOS om in te schakelen. Houd vervolgens de Aan/uit-knop INGEDRUKT, het Laserindicatorvak knippert en de laser blijft continu afgaan. De metingen veranderen wanneer u het landschap scant en van doel verandert.
   LET OP: Tijdens het scannen in de P.A.T.-modus verandert de meting alleen wanneer een kortere afstand wordt gemeten. Dit is handig bij het meten van de afstand tot een vlaggenstok wanneer er bomen of andere objecten op de achtergrond staan.
4. Hellingmodus - Het apparaat meet de hellingshoek (Afb. B) en berekent en geeft vervolgens de helling gecorrigeerde afstand rechtsonder op het LCD-scherm weer. (Afb. C)


• Om de Hellingmeting in/uit te schakelen:
  LET OP: De hellingmeting en gecorrigeerde afstand worden rechtsonder op het LCD-scherm weergegeven wanneer de functie is ingeschakeld
  1. Terwijl het apparaat is uitgeschakeld, HOUDT u de Aan/uit-knop drie seconden INGEDRUKT totdat de hellingfunctie rechtsonder op het LCD-scherm verschijnt. Zodra de hellingfunctie verschijnt, LAAT u de Aan/uit-knop LOS.
  2. Herhaal dit proces als u de Hellingmeting moet uitschakelen. De hellingfunctie verschijnt niet tenzij deze is ingeschakeld.

5. Maateenheid - Om de maateenheid van Yards naar Meters te wijzigen, begint u met het uitschakelen van het apparaat. HOUDT vervolgens de Aan/uit-knop 5 seconden INGEDRUKT. De maateenheid wordt aangegeven door een "Y" of "M" die direct rechts van de weergegeven afstand wordt weergegeven.

OPERATIONELE OPMERKINGEN

1. Het maximale meetbereik is 5-800 yards tot objecten en 5-275 yards tot een vlaggenstok met een nauwkeurigheid van +/- 1 yard.
   LET OP: Het maximale bereik kan afhangen van verschillende factoren, waaronder doelkenmerken en omgevingsomstandigheden. Er kunnen bijvoorbeeld langere maximale afstanden worden verkregen tot doelen die groot van formaat zijn, helder van kleur zijn of een reflecterende afwerking hebben. Het bereik kan ook worden beïnvloed door de hoek tot het doel en de lichtomstandigheden.
2. Automatische uitschakeling - Om de batterij te sparen, wordt het apparaat automatisch uitgeschakeld wanneer het langer dan 5 seconden inactief is.
3. Weersomstandigheden - Zware regen en dikke mist kunnen mogelijk het maximale bereik van het apparaat beperken.
4. Weerbestendig - Beschermd tegen lichte regen.

ONDERHOUD

1. Gebruik voor het reinigen alleen een zachte, schone doek om krassen te voorkomen.
2. Dompel niet onder in vloeistof en breng geen reinigingsproducten aan.
3. Niet opslaan bij extreem warme/koude temperaturen (<50°F - >110°F).
4. Bewaar in een draagtas wanneer deze niet in gebruik is.

PROBLEEMOPLOSSING

De afstandsmeter geeft voortdurend onnauwkeurige metingen.

• Zorg ervoor dat het apparaat is ingesteld op de gewenste maateenheid (Yards of Meters).
• Een zwak batterijsignaal kan de nauwkeurigheid van het apparaat beïnvloeden. Als de Indicator batterij bijna leeg op het LCD-scherm verschijnt, vervang dan de batterij.
• Zorg ervoor dat er niets uw zicht belemmert, zoals bladeren, takken, uw vinger, enz.

Wanneer u door het oogstuk kijkt, is het beeld wazig.

• Gebruik de dioptrie-instelling door aan het oogstuk te draaien om scherpte te regelen/ te verhogen.
• Zorg ervoor dat er niets uw zicht belemmert, zoals bladeren, takken, uw vinger, enz.
• Gebruik een zachte, schone doek om de lens schoon te maken.

Wanneer moet de batterij worden vervangen?

• Als de indicator batterij bijna leeg op het LCD-scherm verschijnt.
• Als de afstandsmeter voortdurend onnauwkeurige metingen geeft.
• Als het LCD-scherm niet verschijnt wanneer u op de Aan/uit-knop DRUKT.

Welk type batterij gebruikt de afstandsmeter?

• CR2 3-Volt Lithium batterij.

Wanneer moet de P.A.T.-modus worden gebruikt?

• Bij het meten van de afstand tot kleinere doelen, zoals een vlaggenstok.
• Bij het scannen van het landschap om afstanden tot een kleiner doel, zoals een vlaggenstok, te meten en er bomen of andere objecten op de achtergrond staan.

Als u andere vragen of opmerkingen hebt, bel dan 1-888-606-4634 of ga naar www.callawaydmd.com.

WAARSCHUWING

• Kijk NOOIT rechtstreeks in de zon of intens licht bij gebruik van de laser-afstandsmeter.
• Richt de laser-afstandsmeter NIET op een andere persoon.
• Richt de laser-afstandsmeter NIET op de ogen of het gezicht van iemand.
• Probeer de laser-afstandsmeter NIET te demonteren.
• Dompel NIET onder in een vloeistof.
• Bewaar de laser-afstandsmeter NIET bij extreme koude/hete temperaturen (<50°F - >110°F).
