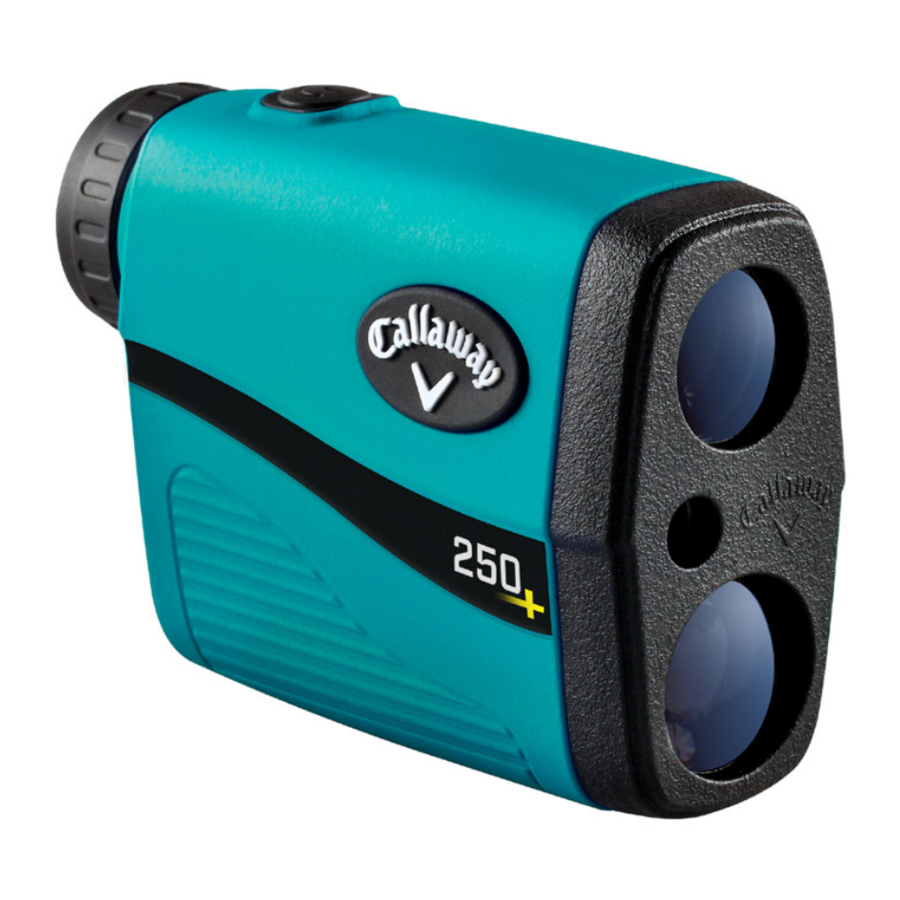

Callaway 250+ Laser Rangefinder Handleiding

INLEIDING

Dit is de Callaway 250+ Laser Rangefinder met P.A.T. (Pin Acquisition Technology) met Pulse Technology & Slope Mode. P.A.T. is ontworpen om nauwkeurige afstandsmetingen te leveren en vergrendelt de vlaggenstok tot op 300 yards afstand, waardoor nauwkeurigheid wordt gegarandeerd, zelfs wanneer bomen en andere objecten op de achtergrond staan.

SPECIFICATIES

INBEGREPEN

1. CR2 - 3-Volt Lithium Batterij
2. Draagtas
3. Reinigingsdoekje

BATTERIJ INSTALLATIE

1. Til het klepje op.
2. Draai tegen de klok in om te openen.
3. Verwijder de beschermende plastic batterijafdekking.
4. Plaats de batterijdop terug en draai hem vast door met de klok mee te draaien.

OPMERKING: Als het Low Battery Icon (pictogram voor bijna lege batterij) op het LCD-scherm verschijnt, zijn er nog ongeveer 200 bereiken over totdat de batterij volledig leeg is. Het Low Battery Icon (pictogram voor bijna lege batterij) knippert als de batterij bijna leeg is. In dit geval moet de batterij voor het volgende gebruik worden vervangen.

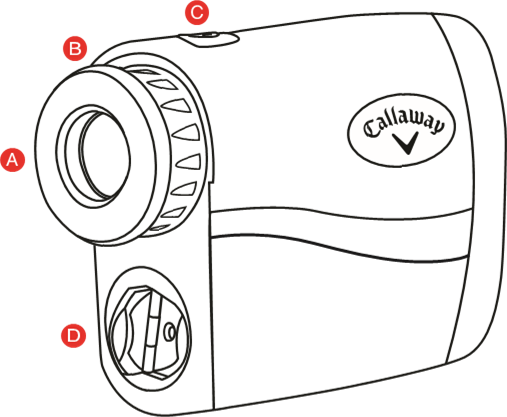

RANGEFINDER DIAGRAM

1. Oogstuk
2. Dioptrie-aanpassing
3. Aan/uit-knop
4. Batterijdeur

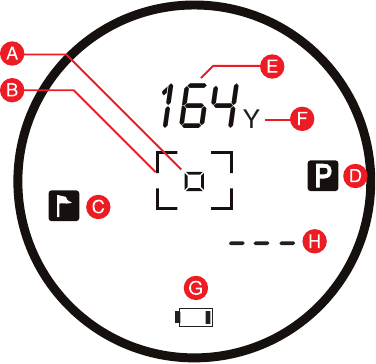

LCD-SCHERM

1. Zero-In Richtvierkant

2. Laser Indicator Box (laserindicatorvak)

3. P.A.T. Mode Indicator (P.A.T.-modusindicator)

4. Pulse Indicator (pulsindicator)

5. Afstand

6. Maateenheid

7. Batterij bijna leeg

8. Slope Adjusted Distance (hellinggecorrigeerde afstand)


HOE TE GEBRUIKEN

1. Terwijl u door het Eye Piece (oogstuk) kijkt, DRUKT u op de Power Button (aan/uit-knop) en LAAT u deze LOS. De rangefinder is nu ingeschakeld.

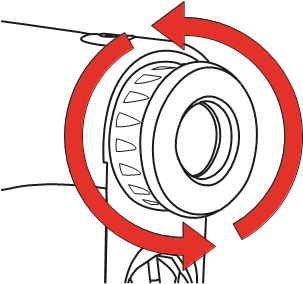

2. Om scherper te stellen/de helderheid te vergroten, gebruikt u de Diopter Adjustment (dioptrie-aanpassing) door aan het Eye Piece (oogstuk) te draaien.

3. Blijf door het Eye Piece (oogstuk) kijken, richt het Zero-In Aiming Square (zero-in richtvierkant) op uw beoogde doel en DRUK op de Power Button (aan/uit-knop). De laser wordt afgevuurd en de Laser Indicator Box (laserindicatorvak) verschijnt rond het Zero-In Aiming Square (zero-in richtvierkant). De meting wordt boven aan het LCD-scherm weergegeven.

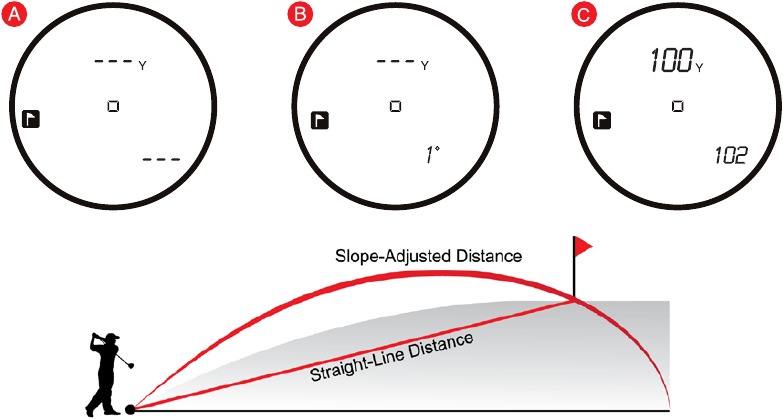

MEETMODI

1. Standard (standaard) - De standaardmodus wordt aanbevolen bij het meten van afstanden tot grotere objecten. (Afb. A)

2. P.A.T. met Pulse Technology - De P.A.T.-modus kan het beste worden gebruikt bij het meten van de afstand tot een vlaggenstok of kleinere objecten. Het apparaat geeft een korte trilling om te bevestigen dat de laser op de pin is vergrendeld. Om te schakelen tussen de standaardmodus en de P.A.T.-modus, DRUKT u tweemaal snel op de Power Button (aan/uit-knop) terwijl het apparaat is ingeschakeld. Wanneer de P.A.T.-modus is geactiveerd, verschijnt het vlaggenstokpictogram aan de linkerkant en het pulspictogram aan de rechterkant van het LCD-scherm. (Afb. B)

   OPMERKING: Om de pulstechnologie uit te schakelen, maar de P.A.T.-modus geactiveerd te houden, begint u met het uitschakelen van het apparaat. HOUD vervolgens de Power Button (aan/uit-knop) 5 seconden INGEDRUKT. Het pulspictogram aan de rechterkant van het scherm knippert en wordt uitgeschakeld. Om de pulstechnologie weer in te schakelen, herhaalt u dit proces.
3. Scanning (scannen) - Om afstanden tot meerdere doelen achter elkaar te meten, DRUKT u op de Power Button (aan/uit-knop) en LAAT u deze LOS om in te schakelen. HOUD vervolgens de Power Button (aan/uit-knop) INGEDRUKT, de Laser Indicator Box (laserindicatorvak) knippert en de laser wordt continu afgevuurd. Metingen veranderen wanneer u het landschap scant en van doel verandert.
   OPMERKING: Tijdens het scannen in de P.A.T.-modus verandert de meting alleen wanneer een kortere afstand wordt gemeten. Dit is handig bij het meten van de afstand tot een vlaggenstok wanneer er bomen of andere objecten op de achtergrond staan.
4. Slope Mode (hellingmodus) - Het apparaat meet de hellingshoek (Afb. B) en berekent en toont vervolgens de hellinggecorrigeerde afstand rechtsonder op het LCD-scherm. (Afb. C)

   • Om Slope Measurement (hellingmeting) in/uit te schakelen:
     OPMERKING: De hellingmeting en de aangepaste afstand verschijnen rechtsonder in het LCD-scherm wanneer de functie is ingeschakeld
     1. Met het apparaat uitgeschakeld, HOUDT u de Power Button (aan/uit-knop) drie seconden INGEDRUKT totdat de hellingsfunctie rechtsonder in het LCD-scherm verschijnt. Zodra de hellingsfunctie verschijnt, LAAT u de Power Button (aan/uit-knop) LOS.
     2. Herhaal dit proces als u de hellingmeting moet uitschakelen. De hellingsfunctie verschijnt pas als deze is ingeschakeld.
5. Unit of Measure (maateenheid) - Om de maateenheid van yards naar meters te wijzigen, begint u met het uitschakelen van het apparaat. HOUD vervolgens de Power Button (aan/uit-knop) 7 seconden INGEDRUKT. De maateenheid wordt aangegeven door een "Y" of "M" direct rechts van de weergegeven afstand.

OPERATIONELE OPMERKINGEN

1. Het maximale meetbereik is 5-950 yards tot objecten en 5-300 yards tot een vlaggenstok met een nauwkeurigheid van +/- 1 yard.
   OPMERKING: Het maximale bereik kan afhangen van verschillende factoren, waaronder doelkenmerken en omgevingsomstandigheden. Zo kunnen langere maximale afstanden worden verkregen tot doelen die groot van formaat zijn, felgekleurd zijn of een reflecterende afwerking hebben. Het bereikvermogen kan ook worden beïnvloed door de hoek tot het doel en de lichtomstandigheden.
2. Auto Shutoff (automatische uitschakeling) - Om de batterij te sparen, wordt het apparaat automatisch uitgeschakeld wanneer het langer dan 10 seconden inactief is.
3. Weather Conditions (weersomstandigheden) - Zware regen en dikke mist kunnen mogelijk het maximale bereik van het apparaat beperken.
4. Weather Resistant (weerbestendig) - Beschermd tegen lichte regen.

DE LASER OPBERGEN

• Laat het oculair niet in direct zonlicht liggen. Het condensereffect van de lens kan het interne schermoppervlak beschadigen.


ONDERHOUD

1. Gebruik voor het reinigen alleen een zachte, schone doek om krassen te voorkomen.
2. Dompel niet onder in vloeistof en breng geen reinigingsmiddelen aan.
3. Niet opslaan bij extreem warme/koude temperaturen (<50°F - >110°F).
4. Bewaar in de draagtas wanneer niet in gebruik.

PROBLEEMOPLOSSING

Rangefinder (afstandsmeter) geeft consequent onnauwkeurige metingen.

• Zorg ervoor dat het apparaat is ingesteld op de gewenste maateenheid (yards of meters).
• Een zwak batterijsignaal kan de nauwkeurigheid van het apparaat beïnvloeden. Als de Low Battery Indicator (indicator voor bijna lege batterij) op het LCD-scherm verschijnt, vervang dan de batterij.
• Zorg ervoor dat er niets uw zicht belemmert, zoals bladeren, takken, uw vinger, enz.

Wanneer ik door het Eye Piece (oogstuk) kijk, is het beeld wazig.

• Gebruik de Diopter Adjustment (dioptrie-aanpassing) door aan het Eye Piece (oogstuk) te draaien om scherper te stellen/de helderheid te vergroten.
• Zorg ervoor dat er niets uw zicht belemmert, zoals bladeren, takken, uw vinger, enz.
• Gebruik een zachte, schone doek om de lens schoon te maken.

Wanneer moet de batterij worden vervangen?

• Als de Low Battery Indicator (indicator voor bijna lege batterij) op het LCD-scherm verschijnt.
• Als de rangefinder (afstandsmeter) consequent onnauwkeurige metingen geeft.
• Als het LCD-scherm niet aanwezig is wanneer u op de Power Button (aan/uit-knop) DRUKT.

Welk type batterij gebruikt de rangefinder (afstandsmeter)?

• CR2 3-Volt Lithium Batterij.

Wanneer moet de P.A.T.-modus worden gebruikt?

• Bij het meten van de afstand tot kleinere doelen, zoals een vlaggenstok.
• Bij het scannen van het landschap om afstanden tot een kleiner doel te meten, zoals een vlaggenstok, en er bomen of andere objecten op de achtergrond staan.

Als u andere vragen of opmerkingen heeft, kunt u bellen met 1-888-606-4634 of naar www.callawaydmd.com gaan.

GARANTIEBELEID

Er wordt gegarandeerd dat dit product vrij is van defecten tot (1) jaar vanaf de oorspronkelijke aankoopdatum. IZZO Golf kan uw aankoop niet terugbetalen, tenzij deze rechtstreeks bij IZZO Golf is gekocht. IZZO Golf zal elk apparaat dat defect blijkt te zijn bij normaal gebruik binnen de garantieperiode, vervangen of repareren. Bel de klantenservice op 888-606-4634 om een retourautorisatie aan te vragen. Alle defecte producten moeten worden geretourneerd naar:

IZZO Golf
T.a.v.: Returns Dept.
1635 Commons Parkway
Macedon, NY 14502

Voeg een briefje toe met uw naam, adres, telefoonnummer en het retourautorisatienummer. Uw vervanging wordt verzonden zodra we het geretourneerde apparaat hebben gediagnosticeerd.

• KIJK NOOIT rechtstreeks in de zon of fel licht bij het gebruik van de laser rangefinder (afstandsmeter).
• RICHT de laser rangefinder (afstandsmeter) NIET op een andere persoon.
• RICHT de laser rangefinder (afstandsmeter) NIET op de ogen of het gezicht van iemand anders.
• PROBEER NIET om de laser rangefinder (afstandsmeter) te demonteren.
• DOMPEL NIET onder in vloeistof.
• BEWAAR de laser rangefinder (afstandsmeter) NIET bij extreem koude/warme temperaturen (<50°F - >110°F).

© 2019 CALLAWAY GOLF COMPANY. Callaway Golf en het Chevron-apparaat zijn handelsmerken van Callaway Golf Company. IZZO Golf is een officiële licentiehouder van Callaway Golf Company.
