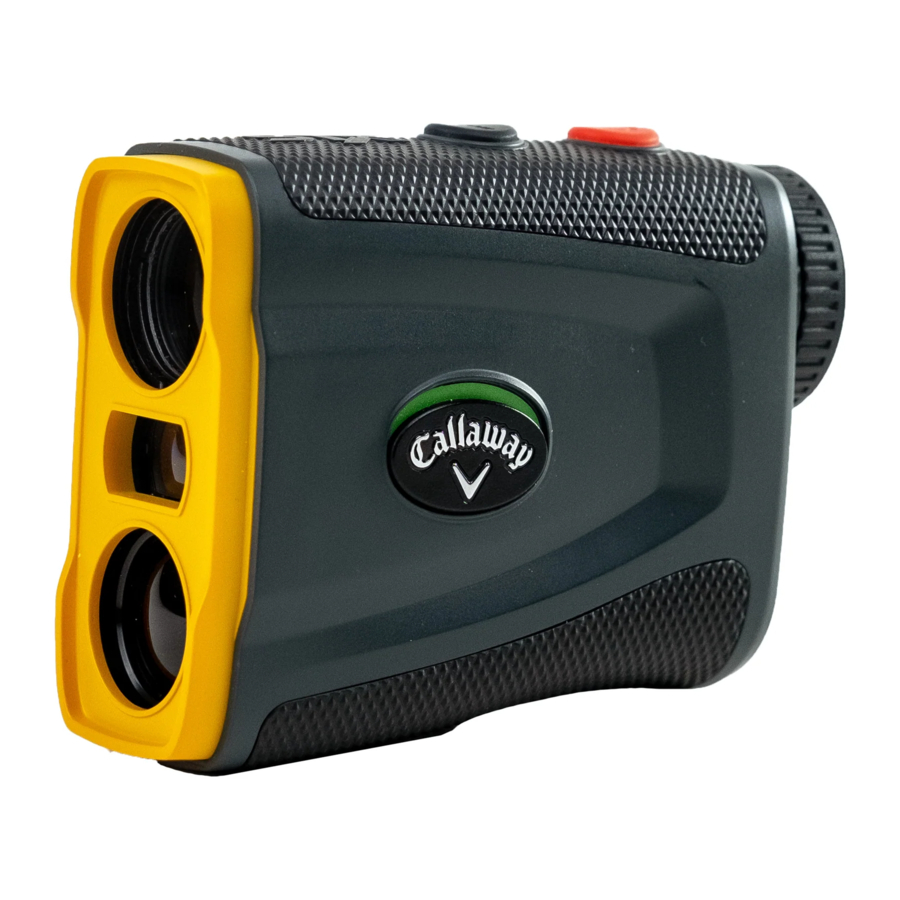

Callaway XLS - Laser Afstandsmeter Handleiding

HOE TE GEBRUIKEN

1. Terwijl u door het oculair kijkt, DRUK & LAAT de Power Button (Aan/Uit-knop) LOS. De afstandsmeter is nu ingeschakeld.

2. Om scherp te stellen/de helderheid te verhogen, gebruikt u de dioptrie-aanpassing door aan het oculair te draaien.

3. Blijf door het oculair kijken, richt de Zero-In Aiming Circle (Nulstellingsrichtcirkel) op uw beoogde doel en DRUK op de Power Button (Aan/Uit-knop). De laser zal vuren en de Laser Indicator Box (Laser Indicatievak) verschijnt rond de Zero-In Aiming Circle (Nulstellingsrichtcirkel). De meting wordt weergegeven aan de bovenkant van het LCD-scherm.


AFSTANDSMETER DIAGRAM

1. Eye Piece (Oculair)
2. Diopter Adjustment (Dioptrie aanpassing)
3. Power Button (Aan/Uit-knop)
4. Mode Button (Modusknop)
5. Slope Switch (Helling schakelaar)
6. Battery Door (Batterijklep)

LCD SCHERM

1. Zero-In Aiming Circle (Nulstellingsrichtcirkel)
2. Laser Indicator Box (Laser Indicatievak)
3. P.A.T. Mode Indicator (P.A.T. Modus Indicator)
4. Pulse Indicator (Puls Indicator)
5. Distance (Afstand)
6. Unit of Measure (Maateenheid)
7. Angle of Incline/Decline (Hoek van helling/daling)
8. Slope Adjusted Distance (Helling Aangepaste Afstand)
9. Battery Indicator (Batterij Indicator)

METING MODI

1. Standard (Standaard) - Standard Mode (Standaard Modus) wordt aanbevolen bij het meten van afstanden tot grotere objecten. (Fig. A)

2. P.A.T. with Pulse Technology (P.A.T. met Puls Technologie) - P.A.T. Mode (P.A.T. Modus) kan het beste worden gebruikt bij het meten van de afstand tot een vlaggenstok of kleinere objecten. Het apparaat geeft een korte vibratie om te bevestigen dat de laser op de pin is vergrendeld. Om te schakelen tussen Standard (Standaard) en P.A.T Mode (P.A.T. Modus), DRUK snel één keer op de Mode Button (Modusknop) terwijl het apparaat is ingeschakeld. Wanneer P.A.T. Mode (P.A.T. Modus) is geactiveerd, verschijnt het vlaggenstokpictogram aan de linkerkant en het Pulse (Puls) pictogram aan de bovenkant van het LCD-scherm (Fig. B). Om Pulse (Puls) AAN/UIT te zetten, DRUK snel TWEE keer op de Mode Button (Modusknop).

3. Scanning (Scannen) - Om afstanden tot meerdere doelen achter elkaar te meten, DRUK en LAAT LOS de Power Button (Aan/Uit-knop) om in te schakelen. Houd vervolgens de Power Button (Aan/Uit-knop) INGEDRUKT, de Laser Indicator Box (Laser Indicatievak) knippert en de laser zal continu vuren. Metingen veranderen terwijl u het landschap scant en van doel verandert.
   NOTE: (LET OP:) Tijdens het scannen in P.A.T. Mode (P.A.T. Modus), verandert de meting alleen wanneer een kortere afstand wordt gemeten. Dit is handig bij het meten van de afstand tot een vlaggenstok als er bomen of andere objecten op de achtergrond staan.
4. Unit of Measure (Maateenheid) - Om de maateenheid te wijzigen van Yards (Yards) naar Meters (Meters), begint u met het apparaat uitgeschakeld. Houd vervolgens de Mode Button (Modusknop) INGEDRUKT gedurende 3 seconden. De maateenheid wordt aangegeven door een "Y" of "M" direct rechts van de weergegeven afstand.

HELLING FUNCTIE

De Slope Switch (Helling schakelaar) aan de zijkant van de XLS heeft twee posities:

1. RED (ROOD) is zichtbaar: Slope function is off (Helling functie is uitgeschakeld). De Laser is toegestaan bij toernooien wanneer de helling is uitgeschakeld.

2. GREEN (GROEN) is zichtbaar: Slope function is enabled (Helling functie is ingeschakeld). De helling aangepaste afstand wordt weergegeven telkens nadat de laser is afgevuurd. De Laser is niet toegestaan bij toernooien wanneer de helling is ingeschakeld.


Gebruik van bedieningselementen of aanpassingen of het uitvoeren van andere procedures dan hierin gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.
