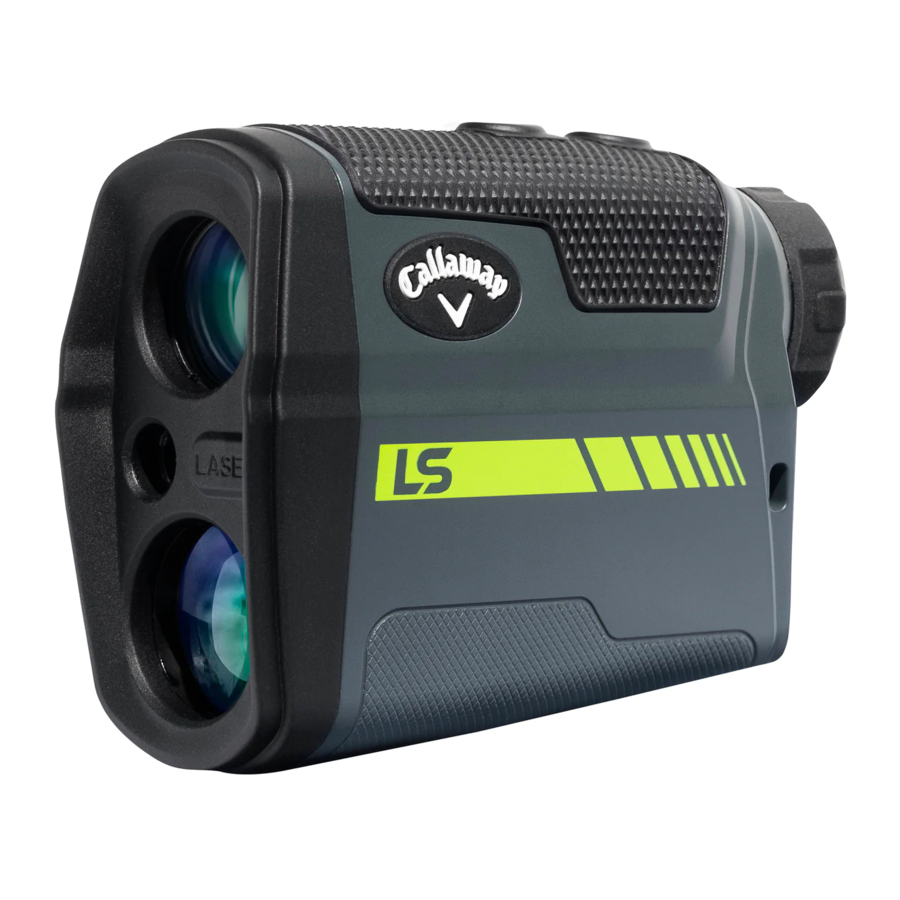

Callaway LS - Laser Rangefinder Handleiding

HOE TE GEBRUIKEN

1. Terwijl u door het oculair kijkt, DRUKT u op de aan/uit-knop en LAAT u deze LOS. De afstandsmeter is nu ingeschakeld.

2. Gebruik de dioptrie-aanpassing door aan het oculair te draaien om scherper te stellen/de helderheid te verhogen.

3. Blijf door het oculair kijken, richt het Zero-In Richtvierkant op uw beoogde doel en DRUK op de aan/uit-knop. De laser wordt geactiveerd en het Laser Indicator Box (Laserindicatorvak) verschijnt rond het Zero-In Richtvierkant. De meting wordt boven aan het LCD-scherm weergegeven.


AFSTANDSMETERDIAGRAM

1. Eye Piece (Oculair)
2. Diopter Adjustment (Dioptrie-aanpassing)
3. Power Button (Aan/uit-knop)
4. Mode Button (Modusknop)
5. Battery Door (Batterijklep)

LCD-SCHERM

1. Zero-In Aiming Square (Zero-In Richtvierkant)
2. Laser Indicator Box (Laserindicatorvak)
3. P.A.T. Mode Indicator (P.A.T.-modusindicator)
4. Pulse Indicator (Pulsindicator)
5. Distance (Afstand)
6. Unit of Measure (Maateenheid)
7. Low Battery (Batterij bijna leeg)
8. Slope Adjusted Distance (Aan helling aangepaste afstand)

METINGSMODI

1. Standard (Standaard) - De standaardmodus wordt aanbevolen bij het meten van afstanden tot grotere objecten. (Fig. A)

2. P.A.T. with Pulse Technology (P.A.T. met Pulstechnologie) - De P.A.T.-modus kan het beste worden gebruikt bij het meten van de afstand tot een vlaggenstok of kleinere objecten. Het apparaat geeft een korte trilling om te bevestigen dat de laser is vergrendeld op de pin. Om te schakelen tussen de Standard (Standaard) en P.A.T. Mode (P.A.T.-modus), DRUKT u één keer kort op de Mode Button (Modusknop) terwijl het apparaat is ingeschakeld. Wanneer de P.A.T. Mode (P.A.T.-modus) is geactiveerd, verschijnt het vlaggenstokpictogram aan de linkerkant en het Pulse (Pulspictogram) aan de rechterkant van het LCD-scherm (Fig. B). Om Pulse (Puls) te deactiveren, HOUDT u de Mode Button (Modusknop) 5 seconden INGEDRUKT.

3. Scanning (Scannen) - Om afstanden tot meerdere doelen achter elkaar te meten, DRUKT u op de Power Button (Aan/uit-knop) en LAAT u deze LOS om in te schakelen. HOUDT vervolgens de Power Button (Aan/uit-knop) INGEDRUKT, het Laser Indicator Box (Laserindicatorvak) knippert en de laser wordt continu geactiveerd. Metingen veranderen terwijl u het landschap scant en van doel wisselt.
   NOTE: (OPMERKING:) Tijdens het scannen in de P.A.T. Mode (P.A.T.-modus) verandert de meting alleen wanneer een kortere afstand wordt gemeten. Dit is handig bij het meten van de afstand tot een vlaggenstok als er bomen of andere objecten op de achtergrond staan.
4. To turn Slope Measurement On/Off: (Om hellingsmeting in/uit te schakelen:)
   NOTE: (OPMERKING:) De hellingsmeting en de aangepaste yardage verschijnen in de rechteronderhoek van het LCD-scherm wanneer de functie is ingeschakeld.
   1. With the unit off, HOLD the Mode Button (Modusknop) for three seconds (drie seconden) until the slope function appears in the bottom right corner of the LCD display. Once the slope function appears, RELEASE the Mode Button (Modusknop).
   2. Repeat this process if you need to turn The Slope Measurement off. The Slope function will not appear unless enabled. (Herhaal dit proces als u de hellingsmeting moet uitschakelen. De hellingsfunctie verschijnt niet tenzij ingeschakeld.)
5. Unit of Measure (Maateenheid) - Om de maateenheid te wijzigen van Yards (Yard) naar Meters (Meter), begint u met het apparaat uitgeschakeld. HOUDT vervolgens de Mode Button (Modusknop) 7 seconden INGEDRUKT in de P.A.T. Mode (P.A.T.-modus) (5 seconden in de Standard Mode (Standaardmodus)). De maateenheid wordt aangegeven door een "Y" of "M" direct rechts van de weergegeven afstand.

Gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot gevaarlijke blootstelling aan straling.
