Focusrite OctoPre MkII Dynamic Handleiding

Belangrijke veiligheidsinstructies

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, contactdozen en het punt waar ze het apparaat verlaten.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd, of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaat combinatie om letsel door kantelen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.

Het is belangrijk dat het apparaat niet wordt blootgesteld aan druppels of spatten en dat er geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een soortgelijke unit.
• Sleuven en openingen in de kast zijn bedoeld voor ventilatie en om een betrouwbare werking van het product te garanderen en het te beschermen tegen oververhitting. Zorg voor voldoende ruimte rond het apparaat voor voldoende ventilatie. De ventilatie mag niet worden belemmerd door de ventilatieopeningen te bedekken met voorwerpen zoals kranten, tafelkleden, gordijnen enz.
• Het apparaat verbruikt nominaal niet-werkend vermogen van het stopcontact met de POWER-schakelaar in de uit-stand.
• Het apparaat moet zich dicht genoeg bij het stopcontact bevinden, zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt vastpakken.
• Een apparaat met een klasse 1-constructie moet worden aangesloten op een stopcontact met een beschermende aardingsaansluiting.
• De NETSNOER-stekker of de apparaatkoppeling wordt gebruikt als ontkoppelingsinrichting. Beide apparaten moeten gemakkelijk bedienbaar blijven wanneer het apparaat voor gebruik is geïnstalleerd.
• Er mogen geen open vlammen, zoals brandende kaarsen, op het apparaat worden geplaatst.

Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken.

Deze apparatuur moet worden geaard met het netsnoer

Belangrijke veiligheidsmaatregelen

RISICO OP ELEKTRISCHE SCHOK
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD SERVICEPERSONEEL.

De bliksemflits met een pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

OM BRAND- OF SCHOKGEVAAR TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT

Milieuverklaring

Verklaring van naleving van informatie: Verklaring van nalevingsprocedure
Productidentificatie: Focusrite OctoPre MkII Dynamic
Verantwoordelijke partij: American Music and Sound
Adres: 5304 Derry Avenue #C Agoura Hills, CA 91301
Telefoon: 800-994-4984

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken, en
2. dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

RoHS-kennisgeving

Focusrite Audio Engineering Limited heeft zich geconformeerd en dit product voldoet, waar van toepassing, aan de Richtlijn 2002/95/EG van de Europese Unie betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen (RoHS) en aan de volgende secties van de Californische wetgeving die verwijzen naar RoHS, namelijk secties 25214.10, 25214.10.2 en 58012, Health and Safety Code; Sectie 42475.2, Public Resources Code.

Introductie

Bedankt voor de aankoop van de Focusrite OctoPre MkII Dynamic. Dit apparaat biedt u 8 kanalen van hoogwaardige Focusrite-voorversterkers voor gebruik met microfoon-, lijn- en instrumentsignalen. U kunt de OctoPre MkII Dynamic gebruiken als onderdeel van uw studio-opstelling of live-rig. De OctoPre MkII Dynamic biedt 8 directe uitgangen via de gebalanceerde lijningangen om verbinding te maken met een analoog apparaat, of via een enkele of dubbele ADAT-verbinding met een digitaal apparaat.

Als de hoofdsecties van de gebruikershandleiding niet de informatie bevatten die u nodig hebt, raadpleeg dan http://www.focusrite.com/answerbase, die een uitgebreide lijst bevat van veelvoorkomende vragen over technische ondersteuning met betrekking tot het product tot nu toe.

Inhoud van de doos

Samen met uw OctoPre MkII Dynamic zou u het volgende moeten hebben:
1 - IEC-voedingskabel
4 - Zelfklevende rubberen voetjes - plak op de onderkant van het apparaat voor plaatsing op een tafel
1 - Registratiekaart
1 - Focusrite / Novation Productbrochure

Hardware

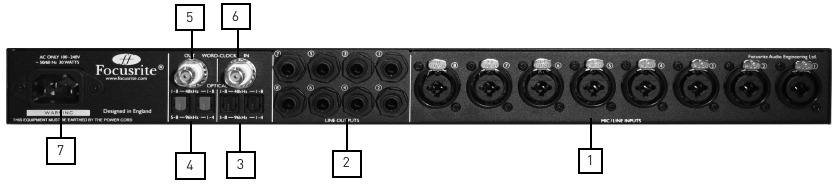

Achterpaneel

Het achterpaneel biedt alle in- en uitgangsaansluitingen op de OctoPre MkII Dynamic.

1. 8 x Combo-ingangen voor ingangen 1 - 8. Microfoon via XLR of Lijn via Jack*
2. 8 x Lijnuitgangen (1 - 8)*
3. 2 x Optische ingangsaansluitingen **
4. 2 x Optische uitgangsaansluitingen **
5. 1 x BNC Word Clock-ingangsaansluiting
6. 1 x BNC Word Clock-uitgangsaansluiting
7. 1 x IEC-voedingsingangsaansluiting

* Er kunnen 1/4 inch TRS (gebalanceerd) of TS (ongebalanceerd) jack-connectoren worden gebruikt.
** @ samplefrequenties van 44,1 / 48 kHz gebruikt u poort 1 of poort 2 voor 8 kanalen - ADAT (een kopie wordt naar beide poorten verzonden)
@ samplefrequenties van 88,2 / 96 kHz gebruikt u uitgangspoort 1 en 2 voor 2 x 4 kanalen - ADAT SMUX.

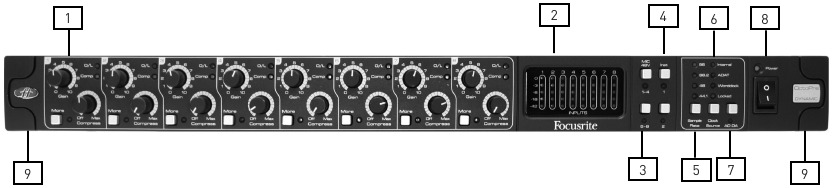

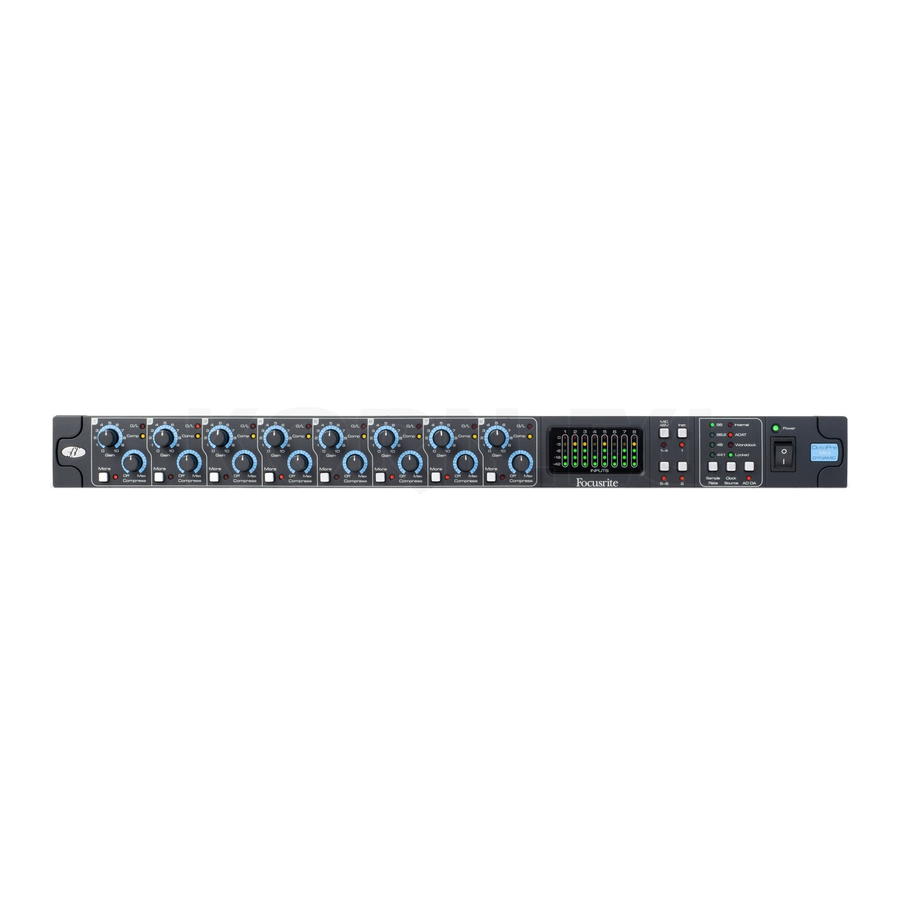

Voorpaneel

1. Preamp Gain (Versterking) en Compressie Compress (Comprimeren) en More (Meer) bedieningselementen voor ingangen 1 - 8
2. Afzonderlijke 5 LED-meter voor elk ingangskanaal -42, -18, -6, -3, 0 dBFS. (LET OP: Meting is na voorversterker en compressie)
3. De Mic 48V Fantoomvoeding-schakelaars met LED's voor kanalen 1-4 en 5-8
4. Inst (Instrument) Instrumentschakelaar met LED's voor ingangen 1 en 2
5. Sample Rate (Samplefrequentie) schakelaar met afzonderlijke LED's voor elke samplefrequentie
6. Clock Source (Klokbron) schakelaar met afzonderlijke LED's voor synchronisatiebron / status
7. AD DA Schakelaar om ADAT-ingang naar lijnuitgangen te leiden
8. Aan/uit-schakelaar met LED - LED brandt wanneer het apparaat stroom ontvangt en is ingeschakeld
9. Verwijderbare rack-oor-afdekkingen - verwijder om het apparaat in een 19-inch rack te installeren

Het apparaat gebruiken

Combo-ingangen

Alle acht analoge audio-ingangen gebruiken professionele combo-connectoren. Deze zijn geschikt voor mannelijke XLR-connectoren, TS (ongebalanceerde) en TRS (gebalanceerde) jack-connectoren.

Als een XLR-kabel wordt gebruikt, schakelt de voorversterker automatisch over naar microfoonniveau.

Als een jack-kabel is aangesloten, schakelt de voorversterker automatisch over naar lijnniveau. Voor instrumentsignalen die zijn aangesloten op ingangen 1 en 2, gebruikt u de Inst-knop om over te schakelen naar een instrumentniveau met hoge impedantie.

Fantoomvoeding (MIC 48V)

De twee fantoomvoedingsschakelaars schakelen 48V fantoomvoeding in voor microfooningangen 1-4 en 5-8. Fantoomvoeding is vereist voor de meeste condensatormicrofoons. Fantoomvoeding wordt alleen naar de XLR-connector op de combo-ingangen gestuurd, dus als een groep van 4 voorversterkers wordt gedeeld tussen microfoon- en lijnniveausignalen, wordt +48V alleen naar de microfoons gestuurd.

Dynamische microfoons hebben geen fantoomvoeding nodig, maar de meeste werken wel met fantoomvoeding.

Lintmicrofoons hebben geen fantoomvoeding nodig en kunnen beschadigd raken als ze van fantoomvoeding worden voorzien.
Als u niet zeker bent van uw microfoon, lever dan GEEN fantoomvoeding totdat u de specificaties bij de fabrikant hebt bevestigd.

Voorversterkerversterking

De versterking van elke voorversterker moet worden ingesteld met betrekking tot het niveau van de ingangsbron. Gebruik de LED metering (LED-metering) om het signaalniveau van elke voorversterker te controleren.

Begin met de voorversterkerversterking ingesteld op minimum. Zorg ervoor dat de compressie is uitgeschakeld (set to off). Vraag de artiest om op het luidste niveau te spelen dat vereist is voor de uitvoering.

De O/L LED gaat branden als het signaalniveau te hoog is. Als het signaal ervoor zorgt dat de O/L LED gaat branden, zelfs met de versterking ingesteld op een minimum, dan is compressie vereist.

Compressie kan ook worden toegepast op signalen die de voorversterker niet overbelasten, maar een zekere mate van 'nivellering' van de dynamiek vereisen.

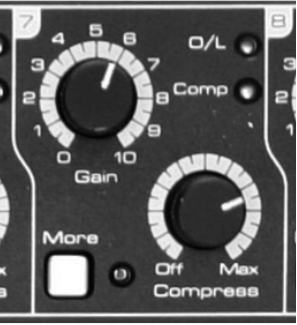

Compressor

Met de Compress-regelaar kan compressie op het signaal worden toegepast. Met de regelaar volledig tegen de klok in, staat de compressor op Off (Uit): er wordt geen compressie toegepast.

Om de compressor in te schakelen, draait u de Compress-knop met de klok mee. Zodra de knop uit de Off (Uit)-stand wordt bewogen, licht de gele Comp-LED kort op om aan te geven dat de compressor nu actief is. Naarmate de regelaar verder met de klok mee wordt gedraaid, wordt de compressiedrempel geleidelijk verlaagd, wat resulteert in zwaardere en zwaardere compressie van het signaal. Nu licht de gele Comp-LED op wanneer compressie op het signaal wordt toegepast.

Een compressor fungeert als een automatische volumeregelaar, die het volume van een signaal effectief verlaagt als het te luid wordt. Naarmate de Compress-knop met de klok mee wordt gedraaid, wordt de make-up gain geleidelijk verhoogd, waardoor het algehele signaalniveau omhoog wordt gebracht.

De More-knop zorgt voor een grotere ratio, waardoor zwaardere compressie op het signaal wordt toegepast.

Compressor - Gedetailleerde informatie

De volgende grafieken tonen de compressiecurve voor de normale en meer-modi. Deze grafieken omvatten het effect van de make-up gain op het algehele signaalniveau. De vier lijnen vertegenwoordigen Compress Off (OFF (UIT)), Compress On - Min (MIN), Mid (MID) en Max (MAX) instellingen.
In beide modi is de attack time 1,2 ms. De release time is 28 ms

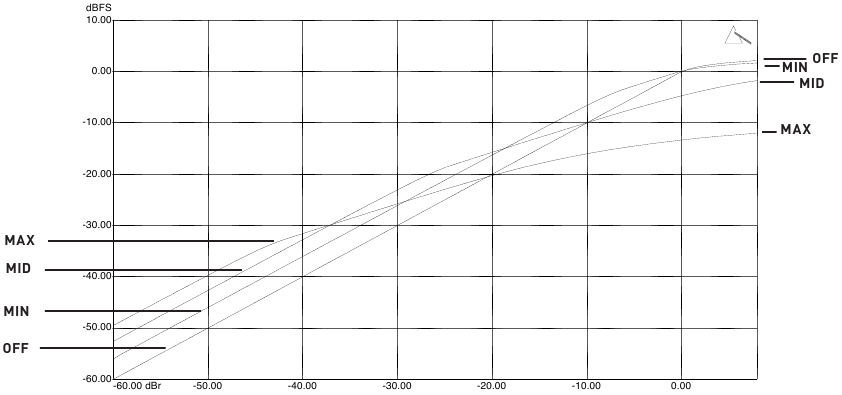

Normale modus

In de Normal (Normale) modus (More (Meer)-knop uitgeschakeld) is de compressieverhouding 2:1

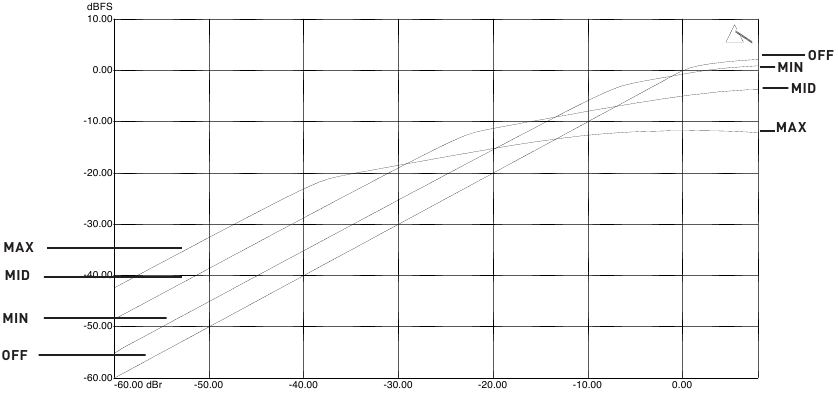

Meer modus

In de More (Meer) modus (More (Meer)-knop ingeschakeld) is de compressieverhouding 4:1

In beide modi, als de Compress-knop met de klok mee wordt gedraaid, wordt de drempel verlaagd en de make-up gain verhoogd. Omdat de More (Meer)-modus een hogere ratio gebruikt (dus meer compressie), is er meer make-up gain om te compenseren.

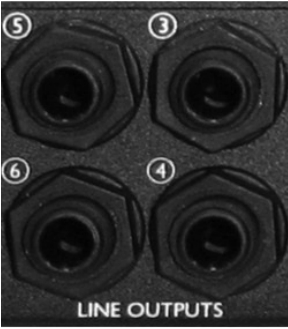

Lijningangen

Gebruik de lijningangen om de OctoPre MkII Dynamic aan te sluiten op de lijningangen van elk analoog apparaat.
De OctoPre MkII Dynamic accepteert TS (ongebalanceerde) of TRS (gebalanceerde) jacks.
TRS-jacks geven een maximaal signaalniveau van +16dBu, terwijl TS-jacks een maximaal niveau van +10dBu geven.
Deze analoge uitgangsniveaus komen overeen met 0dBFS.

OPMERKING: Wanneer de AD DA-knop is ingeschakeld, worden de lijningangen omgeschakeld om het signaal uit te voeren dat is ontvangen bij de ADAT-ingangen (zie hieronder).

5 LED-metering

De 8 x 5 LED-meters tonen het niveau van het signaal net voordat het de analoog-digitaal-omzetters bereikt - d.w.z. na zowel de voorversterker als de compressor.
Elke LED vertegenwoordigt de volgende waarden in dBFS: -42, -18, -6 (Groen), -3 (Geel), 0 (Rood).

Wanneer aangesloten op een digitaal apparaat, moet u ervoor zorgen dat zowel de voorversterker- als de compressorinstellingen zodanig zijn dat het signaalniveau nooit 0dBFS (Rood) bereikt.

Digitale uitgangen

Gebruik de ADAT-uitgang(en) om de OctoPre MkII Dynamic aan te sluiten op de ADAT-ingang(en) van elk digitaal apparaat.

De OctoPre MkII Dynamic verzendt 8 audiokanalen met 44,1 / 48 kHz via een enkele optische kabel. Dezelfde 8 kanalen worden naar beide optische uitgangspoorten verzonden.
De OctoPre MkII Dynamic verzendt 4 audiokanalen met 88,2 / 96 kHz via een enkele optische kabel. Kanalen 1-4 en 5-8 worden respectievelijk uit optische poorten 1 en 2 verzonden.

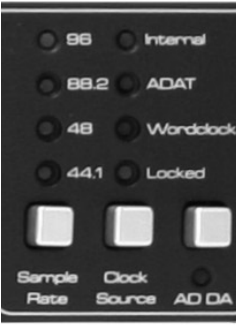

Gebruik de Sample Rate (Samplefrequentie)-knop om de gewenste samplefrequentie te selecteren. U moet ervoor zorgen dat de samplefrequentie die op de OctoPre MkII Dynamic is geselecteerd, overeenkomt met de samplefrequentie die is ingesteld op alle aangesloten digitale apparaten.

Digitale ingangen

De OctoPre MkII Dynamic fungeert ook als een digitaal-naar-analoog-omzetter. Als u bijvoorbeeld de OctoPre MkII Dynamic gebruikt met een computer-audio-interface, kunt u de ADAT-uitgangen van de interface aansluiten op de ADAT-ingangen van de OctoPre MkII Dynamic, waardoor het aantal analoge uitgangen van uw computer toeneemt.

Druk op de AD DA-knop om de digitale ADAT-ingang naar de 8 lijningangen te sturen.

OPMERKING: De analoog-naar-digitaal- en digitaal-naar-analoog-omzetters zijn gesynchroniseerd met dezelfde klokbron. Dit betekent dat beide met dezelfde samplefrequentie moeten werken.

Digitale synchronisatie

Er zijn een aantal synchronisatie-opties beschikbaar:

OctoPre MkII Dynamic als klokbronmaster - ADAT:
Sluit de ADAT-uitgang van de OctoPre MkII Dynamic aan op de ADAT-ingang van het digitale apparaat en zorg ervoor dat het ontvangende apparaat is ingesteld om klok te ontvangen van de ADAT-ingang (zorg er ook voor dat de samplefrequenties op beide apparaten overeenkomen).
De Clock Source (Klokbron) van de OctoPre MkII Dynamic moet worden ingesteld op Internal (Intern) en de Locked (Vergrendeld)-LED zal groen oplichten.

OctoPre MkII Dynamic als klokbronmaster - word clock:
Sluit de ADAT- en word clock-uitgangen van de OctoPre MkII Dynamic aan op de ADAT- en word clock-ingangen van het digitale apparaat en zorg ervoor dat het ontvangende apparaat is ingesteld om klok te ontvangen van de word clock-ingang (zorg er ook voor dat de samplefrequenties op beide apparaten overeenkomen).
De Clock Source (Klokbron) van de OctoPre MkII Dynamic moet worden ingesteld op Internal (Intern) en de Locked (Vergrendeld)-LED zal groen oplichten.
OPMERKING: De ADAT-verbinding verzendt de digitale audio; de word clock zorgt alleen voor de synchronisatie.

OctoPre MkII Dynamic als klokbronslave - ADAT:
Sluit de ADAT-uitgang van de OctoPre MkII Dynamic aan op de ADAT-ingang van het digitale apparaat. Sluit de ADAT-uitgang van het digitale apparaat aan op de ADAT-ingang van de OctoPre MkII Dynamic (zorg er ook voor dat de samplefrequenties op beide apparaten overeenkomen).
De Clock Source (Klokbron) van de OctoPre MkII Dynamic moet worden ingesteld op ADAT en de Locked (Vergrendeld)-LED zal groen oplichten.

OctoPre MkII Dynamic als klokbronslave - word clock:
Sluit de ADAT-uitgang van de OctoPre MkII Dynamic aan op de ADAT-ingang van het digitale apparaat en sluit een BNC-kabel aan van het digitale apparaat (of een ander apparaat in de digitale keten) op de word clock-ingang van de OctoPre MkII Dynamic (zorg er ook voor dat de samplefrequenties op beide apparaten overeenkomen).
De Clock Source (Klokbron) van de OctoPre MkII Dynamic moet worden ingesteld op word clock en de Locked (Vergrendeld)-LED zal groen oplichten.

OPMERKING: De word clock-ingang van de OctoPre MkII Dynamic is afgesloten (75Ω). Daarom moet de OctoPre MkII Dynamic het laatste apparaat zijn in een keten van met word clock verbonden digitale apparaten.

Zie de volgende sectie Voorbeeldconfiguraties voor voorbeelden van digitale synchronisatie:

Voorbeeldconfiguraties

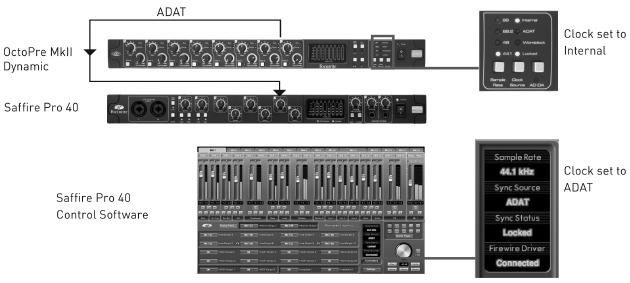

OctoPre MkII Dynamic met audio-interface: OctoPre MkII Dynamic als klokbronmaster
Hier is de OctoPre MkII Dynamic aangesloten op een Focusrite Saffire Pro 40. Beide units werken op 44,1 kHz. Het setup-principe is hetzelfde met elke andere audio-interface met een ADAT-ingang.

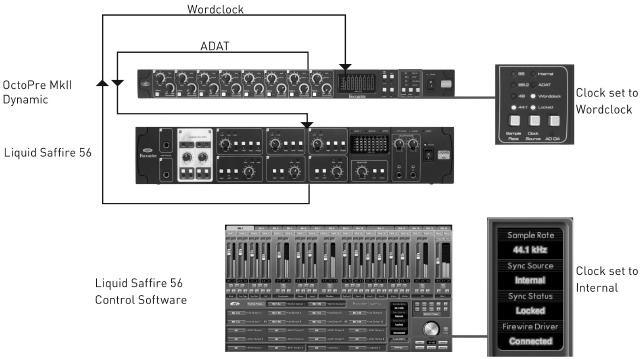

OctoPre MkII Dynamic met audio-interface: Audio-interface als klokbronmaster
Hier is de OctoPre MkII Dynamic aangesloten op een Focusrite Liquid Saffire 56. Beide units werken op 44,1 kHz. Het setup-principe is hetzelfde met elke andere audio-interface met ADAT-ingang en word clock-uitgang.

OctoPre MkII Dynamic met audio-interface - AD / DA-modus
Hier is de OctoPre MkII Dynamic aangesloten op een Focusrite Liquid Saffire 56. Beide units werken op 44,1 kHz. Twee ADAT-kabels worden gebruikt om elk 8 audiokanalen te verzenden. Het setup-principe is hetzelfde met elke andere audio-interface met ADAT-ingang en -uitgang.

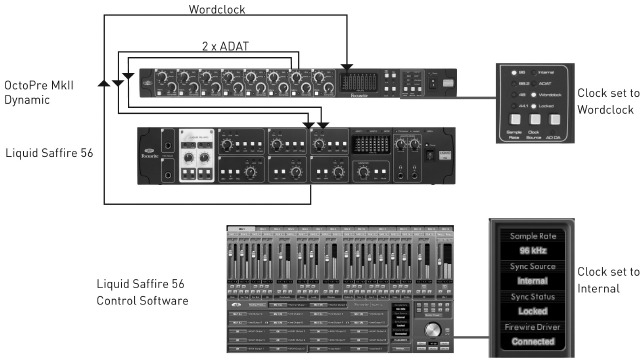

OctoPre MkII Dynamic met audio-interface - SMUX-modus
Hier is de OctoPre MkII Dynamic aangesloten op een Focusrite Liquid Saffire 56. Beide units werken op 96 kHz. Twee ADAT-kabels worden gebruikt om elk 4 audiokanalen te verzenden. Het setup-principe is hetzelfde met elke andere audio-interface met 2 ADAT-ingangen en word clock-uitgang.

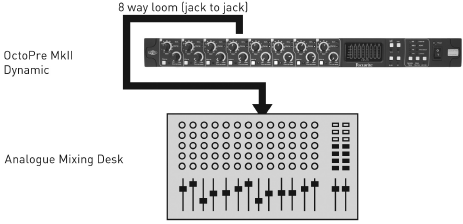

OctoPre MkII Dynamic met analoge mengtafel
Sluit de 8 analoge uitgangen van de OctoPre MkII Dynamic aan op de 8 ingangen van een analoog apparaat met behulp van TS- of TRS-jacks.

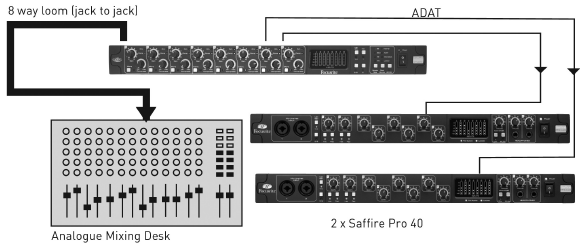

OctoPre MkII Dynamic met analoge mengtafel en digitale opname / back-up (44,1 / 48 kHz)
De OctoPre MkII Dynamic kan tegelijkertijd naar analoge en digitale apparaten uitvoeren. Hier zijn de lijningangen aangesloten op de mengtafel (live monitor), ADAT-uitgang 1 op Saffire PRO 40 (opnameapparaat) en ADAT-uitgang 2 op de tweede Saffire Pro 40 (opname 2 / back-upapparaat).

Merk op dat dit werkt bij samplefrequenties van 44,1 en 48 kHz.
Bij 88,2 en 96 kHz zijn 2 ADAT-kabels vereist om 8 audiokanalen te verzenden. (4 kanalen per kabel).

Prestatiespecificaties

MIC

• Frequentierespons: 20Hz - 20kHz +/- 0.1 dB.
• Maximaal ingangsniveau (versterking op minimum): +16dBu.
• THD+N: 0.001% (gemeten bij 1kHz met een 20Hz/22kHz banddoorlaatfilter).
• Ruis: EIN > 125dB (128dB analoog naar digitaal): gemeten bij ~60dB versterking met 150 Ohm afsluiting (20Hz/22kHz banddoorlaatfilter).

LIJN

• Frequentierespons: 20Hz - 20kHz +/- 0.1dB.
• THD+N: < 0.001% (gemeten met 0dBFS ingang en 22Hz/22kHz banddoorlaatfilter).
• Ruis: -90dBu (22Hz/22kHz banddoorlaatfilter).

INSTRUMENT

• Frequentierespons: 20Hz - 20kHz +/- 0.1dB.
• THD+N: 0.004% (gemeten met 0dBu ingang en 20Hz/22kHz banddoorlaatfilter).
• Ruis: -87dBu (20Hz/22kHz banddoorlaatfilter).

DIGITALE PRESTATIES

• Klokbronnen:
  Interne klok.
  Synchronisatie met word clock-ingang.
  Synchronisatie met ADAT-ingang (alleen ADAT 1-ingang).
• A/D dynamisch bereik 110dB 'A-gewogen' (alle ingangen).
• D/A dynamisch bereik 110dB 'A-gewogen' (alle uitgangen).
• JetPLLTM PLL-technologie die zorgt voor een uitstekende jitterreductie voor toonaangevende converterprestaties.
• Klokjitter < 250 picoseconden.
• Samplefrequenties: 44.1kHz tot 96kHz.
• Nauwkeurigheid samplefrequentieklok: +/-20PPM.

ANALOGE INGANGEN

• Mic/line-ingangen op XLR-combo met automatische omschakeling tussen microfoon (XLR) en line/instrument (TRS).
• Mic/line/instrument 1 & 2: 2 x XLR-combo op achterpaneel.
• Mic/line 3-8: 6 x XLR-combo.
• Instrument: Zoals hierboven, geschakeld naar instrument (alleen ingangen 1 & 2).
• Mic gain: +10dB tot +55dB.
• Line 1-8 gain: -10dB tot +36dB.
• Instrument gain: +10dB tot +55dB.
• Fantoomvoeding geschakeld in groepen van 4 kanalen op microfoon 1-4 en 5-8.
• Maximaal ingangsniveau microfoon en instrument +16dBu.
• Maximaal ingangsniveau lijn +26dBu.

COMPRESSOREN

• Drempelbereik: -44dBFS (maximale instelling) tot -4dBFS (minimale instelling).
• Compressieverhouding: Normaal - 2:1, Meer: 4:1.
• Automatische make-up gain: 4dB (minimale instelling), 18dB (maximale instelling).
• Attack time: 1.2ms, release time: 28ms (-3.5dB methode).
• Compressiecurve: klassieke focusrite soft knee.
• THD+N (maximaal bij elke compressiedrempel, ingang < +16dBu, versterking op minimum): < 0.18%

ANALOGE UITGANGEN

• Line level 8 x 1/4" TRS Jack.
• Nominaal uitgangsniveau 0dBFS = 16dBu, gebalanceerd.
• Frequentierespons: 20Hz – 20kHz +/- 0.2dB.
• THD+N < 0.0010% (-100dB) (gemeten met 0dBFS-ingang 22Hz/22kHz banddoorlaatfilter, niet-gewogen).
• Omschakeling om monitoring van A/D-ingangen of ADAT-ingangen mogelijk te maken met ADDA-schakelaar.

DIGITALE I/O

• ADAT Out 1 & 2: 8 kanalen (44.1 / 48kHz), 4 kanalen SMUX (88.2 / 96kHz, 8 kanalen totaal).
• ADAT In 1 & 2: 8 kanalen (44.1 / 48kHz, alleen ADAT 1), 4 kanalen SMUX (88.2 / 96kHz, 8 kanalen totaal).

VOEDING

• Interne universele ingang PSU.

INDICATOREN OP HET FRONT PANEEL

• Meting van analoge ingangen (kanalen 1-8), 5 segmenten (-42, -18, -6, -3 en 0dBFS).
• 4 samplefrequentie-leds (44.1k, 48k, 88.2k & 96k).
• 3 sync-bron-leds (Internal (Intern), Word Clock en ADAT).
• 'Lock' (Vergrendeld) indicator-led.
• ADDA-schakelaar voor analoge uitgangsbronsselectie (A/D's of ADAT-ingangen).

GEWICHT en AFMETINGEN

• 3kg - 35cm x 4.5cm x 26.5cm.

Probleemoplossing

Bezoek voor alle vragen over probleemoplossing de 'Focusrite Answerbase' (Focusrite Antwoordenbank) waar artikelen staan over tal van voorbeelden van probleemoplossing. www.focusrite.com/answerbase.

Focusrite is een geregistreerd handelsmerk van Focusrite Audio Engineering Limited.
OctoPre is een handelsmerk van Focusrite Audio Engineering Limited.
2009 – 2010 © Focusrite Audio Engineering Limited. Alle rechten voorbehouden.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Focusrite OctoPre MkII Dynamic Handleiding

Beschikbare talen
