Loewe Audiodesign klang 1 subwoofer Handleiding

Inleiding

Loewe staat voor de hoogste normen op het gebied van technologie, design en bedieningsgemak. Dit geldt in gelijke mate voor tv, audio en accessoires.

Noch technologie, noch design is een doel op zich, maar beide zijn bedoeld om onze klanten de best mogelijke audio- en visuele ervaring te bieden.

Ons ontwerp wordt niet beïnvloed door kortstondige, modieuze trends. U heeft immers een hoogwaardig apparaat gekocht waar u morgen of overmorgen niet moe van wilt worden.

De Loewe klang 1 subwoofer is ontworpen voor Loewe tv-toestellen en Loewe luidsprekersystemen. Het apparaat heeft een krachtige basversterker en een integrale stereoversterker.

Loewe tv-toestellen met een geïntegreerde digitale meerkanaals audiodecoder zetten de audiosignalen over naar de subwoofer via de DIGITAL AUDIO LINK-aansluiting. De configuratie en instellingen voor de klang 1 subwoofer en de aangesloten luidsprekers kunnen comfortabel worden uitgevoerd via de huidige Loewe tv-toestellen. De aansluiting via DIGITAL AUDIO LINK biedt ook de mogelijkheid om een tweede subwoofer aan te sluiten om een nog krachtigere bas te verkrijgen.

Via een analoge LINE IN-aansluiting kunt u de klang 1 subwoofer ook gebruiken voor Loewe tv-toestellen zonder DIGITAL AUDIO LINK-aansluiting of andere audiobronnen.

Met het oog op een veilig en langdurig probleemloos gebruik van uw Loewe Audiosysteem, dient u, voordat u de subwoofer in gebruik neemt, het hoofdstuk Veiligheidsinstructies te lezen.

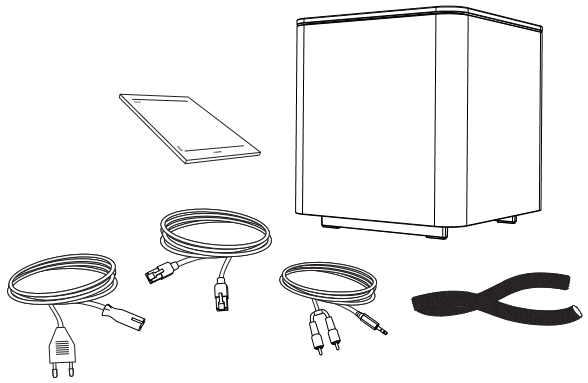

Leveringsspecificatie

• Loewe klang 1 subwoofer
• Netsnoer
• Netwerkkabel
• Audiokabel 3,5 mm jack/ 2 x cinch
• Stoffen buis
• Gebruiksaanwijzing

Veiligheidsinstructies

Lees en volg de onderstaande veiligheidsinstructies voor uw veiligheid en om onnodige schade aan uw apparaat te voorkomen:

Dit apparaat is uitsluitend gebouwd voor privégebruik in huiselijke omgevingen.

Garantieservices dekken dit beoogde gebruik.

Om elektrische schokken te voorkomen, mag u het apparaat niet openen. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden gerepareerd. Reparaties mogen alleen worden uitgevoerd door een Loewe dealer.

Beoogd gebruik

Het apparaat is uitsluitend bedoeld voor het afspelen van audiosignalen.

Niet neerleggen! Plaats de subwoofer alleen op de voorgemonteerde rubberen voetjes.

Plaats geen objecten met vloeistoffen op het apparaat.

Kaarsen en andere open vlammen moeten te allen tijde uit de buurt van het apparaat worden gehouden om de verspreiding van brand te voorkomen.

Als u het apparaat vanuit de kou naar een warme omgeving hebt verplaatst, laat u het ongeveer een uur uitgeschakeld staan om condensvorming te voorkomen. Sluit de subwoofer aan op de voeding wanneer deze kamertemperatuur heeft bereikt. Dit voorkomt ernstige schade aan de componenten.

Bescherm het apparaat tegen...

• Water, vocht, druppelend of gespat water of stoom
• Stoten en mechanische spanningen
• magnetische en elektrische velden
• hogere elektrische vermogens dan gespecificeerd
• kou, hitte, direct zonlicht en hoge temperatuurschommelingen.
• Stof
• Afdekking die de luchtcirculatie belemmert
• Inmenging in de interne werking van het apparaat

Installatie

Plaats het apparaat op een stevige, vlakke ondergrond.

Zet het apparaat niet in de buurt van sterke warmtebronnen of in direct zonlicht.

De veiligste positie om uw klang 1 subwoofer te bedienen is op grondniveau.

De subwoofer genereert magnetische strooivelden die in de buurt van de behuizing werken. We raden een minimale afstand aan van > 0,5 m van magnetisch gevoelige apparatuur, zoals magnetische gegevensdragers enz.

Netsnoer/voeding

Trek de stekker uit het stopcontact voordat u andere apparaten of luidsprekers aansluit of loskoppelt.

Gebruik het apparaat niet zonder toezicht. Trek in geval van langere afwezigheid de stekker uit het stopcontact.

De stekker van de tv moet gemakkelijk bereikbaar zijn, zodat de tv te allen tijde van de stroom kan worden losgekoppeld.

Wanneer u het apparaat loskoppelt van het elektriciteitsnet, trekt u aan de connectorbehuizing en niet aan de kabel. De kabels in de stekker kunnen anders beschadigd raken en kortsluiting veroorzaken wanneer ze weer worden aangesloten.

Trek tijdens onweer de stekker uit het stopcontact. Een spanningspiek veroorzaakt door bliksem die via het elektriciteitsnet wordt geleid, kan het apparaat beschadigen.

Leg de luidspreker- en stroomkabels zo dat ze niet kunnen worden beschadigd. De stroomkabel mag niet worden geknikt of over scherpe randen worden gelegd, er mag niet op worden gestaan en mag niet worden blootgesteld aan chemicaliën; dit laatste geldt ook voor het systeem als geheel. Een stroomkabel met beschadigde isolatie kan leiden tot elektrische schokken en is een brandrisico en moet daarom worden vervangen voordat de set verder wordt gebruikt.

Luchtcirculatie en hoge temperaturen

Onder geen enkele omstandigheid mag de luchttoevoer van de Loewe klang 1 subwoofer worden belemmerd. Zorg ervoor dat deze ver genoeg (> 10 cm) van de vloer of muur verwijderd is.

Bij installatie in een kast of gesloten plank: laat (> 10 cm) vrije ruimte rond het apparaat om de lucht vrij te laten circuleren, waardoor warmteophoping en een invloed op de geluidsweergave wordt voorkomen.

Reinigen

Reinig de bovenzijde van de subwoofer van aluminium alleen met een vochtige, zachte en schone doek (zonder schurende reinigingsmiddelen).

De behuizing van de subwoofer is met stof bekleed. Stofzuig het oppervlak regelmatig met een zachte borstel.

In geval van vuil of vlekken:
Maak een zachte, kleur-neutrale doek vochtig met een wasmiddel of normale vlekkenverwijderaar en wrijf de vlek voorzichtig weg. U kunt de vlek ook direct behandelen met normale droge vlekkenverwijderspray (poeder opzuigen).

Maak de stoffen bekleding niet direct vochtig met wasmiddel of vlekkenverwijderaar (risico op korstvorming). Gebruik geen oplosmiddelen om de stof te reinigen.

Volg de instructies van de fabrikant bij het gebruik van vlekkenverwijderaars.

Er is een verhoogd risico op korstvorming bij het reinigen van de stoffen roosters met nicotineafzettingen.

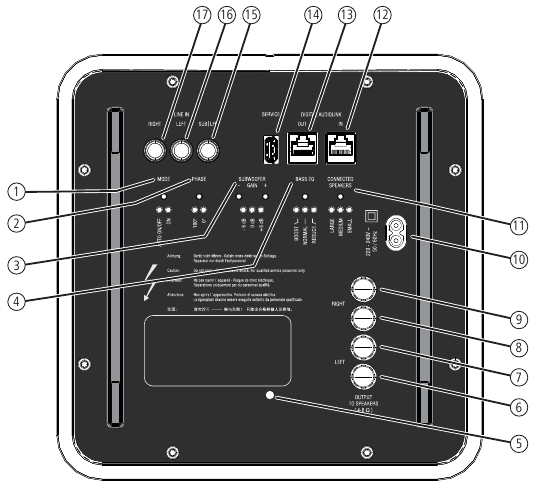

Aansluitingen en bedieningselementen

1. MODE - instelling/weergave van de On Mode
2. PHASE - instelling/weergave van de fasering
3. SUBWOOFER GAIN - instelling/weergave van de basintensiteit
4. BASS EQ - instelling/weergave van de bas-equalizer
5. Status-led
6. OUTPUT TO SPEAKERS - LEFT - Luidsprekeraansluiting links (–)
7. OUTPUT TO SPEAKERS - LEFT - Luidsprekeraansluiting links (+)
8. OUTPUT TO SPEAKERS - RIGHT - Luidsprekeraansluiting rechts (–)
9. OUTPUT TO SPEAKERS - RIGHT - Luidsprekeraansluiting rechts (+)

10. 220-240 V ~ 50 / 60 Hz - Netaansluiting
11. CONNECTED SPEAKERS - Instelling/weergave van het aangesloten luidsprekertype
12. DIGITAL AUDIO LINK IN - Audio-ingang (digitaal)
13. DIGITAL AUDIO LINK OUT - Audio-uitgang (digitaal)
14. SERVICE - Service-interface voor interne doeleinden
15. LINE IN – SUB/LFE - Audio-ingang van subwoofer (analoog)
16. LINE IN – LEFT - Audio-ingang links (analoog)
17. LINE IN – RIGHT - Audio-ingang rechts (analoog)

Configuratievoorbeelden

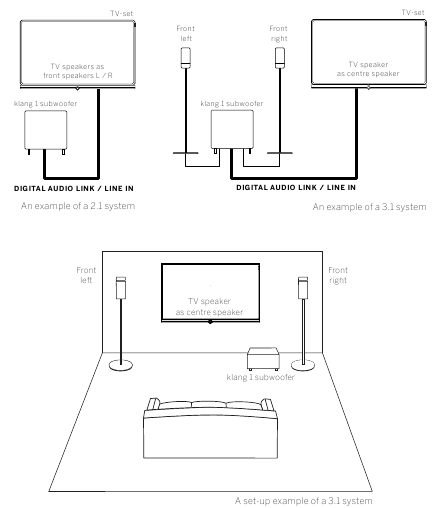

Connector-/set-up-oplossing met één subwoofer (2.1 / 3.1-systeem)

Bij het configureren van een 2.1 / 3.1-systeem wordt de subwoofer aangesloten op de audiobron via DIGITAL AUDIO LINK of LINE IN. In een 3.1-systeem worden twee luidsprekers aangesloten op de subwoofer.

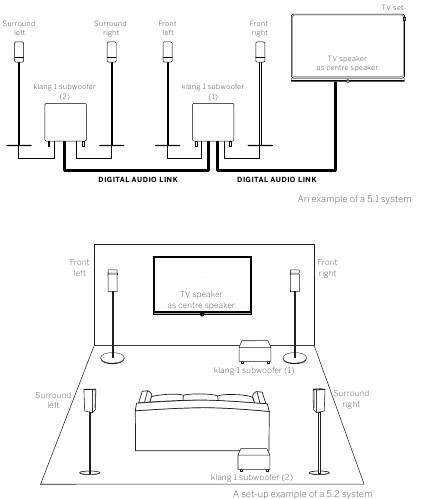

Connector-/set-up-oplossing met twee subwoofers (5.2-systeem)

Wanneer u een 3.1-systeem dat is aangesloten op DIGITAL AUDIO LINK uitbreidt met een tweede subwoofer, krijgt u een 5.2-systeem. De luidsprekers die zijn aangesloten op de tweede subwoofer vertegenwoordigen de surroundkanalen.

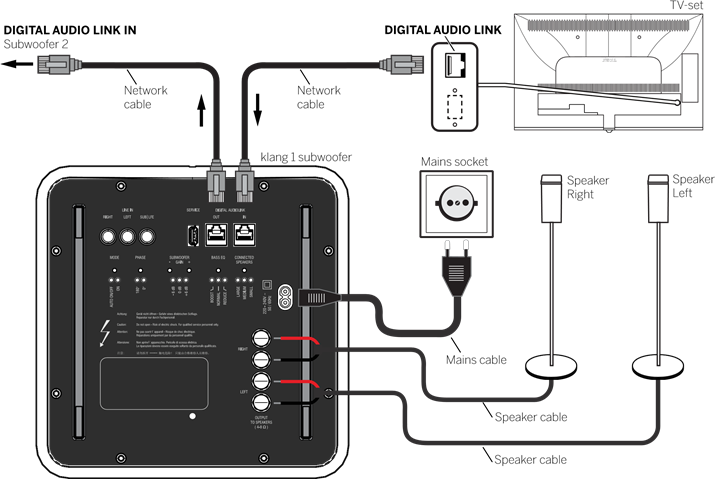

Loewe klang 1 subwoofer aansluiten via Digital Audio Link

Via de DIGITAL AUDIO LINK IN-interface kunt u de klang 1 subwoofer digitaal aansluiten op uw tv-toestel ⁽¹.

Schakel de tv uit voordat u de subwoofer aansluit.

Gebruik de meegeleverde netwerkkabel om de DIGITAL AUDIO LINK-interface van de Loewe tv aan te sluiten op de DIGITAL AUDIO LINK IN-interface van de klang 1 subwoofer. Als u een tweede klang 1 subwoofer wilt aansluiten, sluit u de DIGITAL AUDIO LINK OUT-interface van de eerste subwoofer aan op de DIGITAL AUDIO LINK IN-interface van de tweede subwoofer.

Een van de twee draden van de luidsprekerkabel is meestal zwart gemarkeerd. Sluit deze zwart gemarkeerde kabel aan op de zwarte schroefklem OUTPUT TO SPEAKERS op de klang 1 subwoofer en de zwarte klem op de luidspreker. Draai hiertoe de schroef van de betreffende schroefklem op de subwoofer ongeveer 5 slagen tegen de klok in. Leid het draaduiteinde in de schroefklem en sluit de schroefklem door de schroef met de klok mee te draaien. Sluit de ongemarkeerde draden aan op de rode klemmen.

Sluit de luidsprekerkabel aan op de luidspreker volgens de bijbehorende installatie-instructies.

Gebruik de meegeleverde netkabel om de 220-240 VAC 50/60 Hz-aansluiting van de klang 1 subwoofer aan te sluiten op een 220-240V 50/60 Hz-aansluiting.

⁽¹ De beschikbaarheid en positie van de DIGITAL AUDIO LINK-interface is afhankelijk van het type tv-toestel.

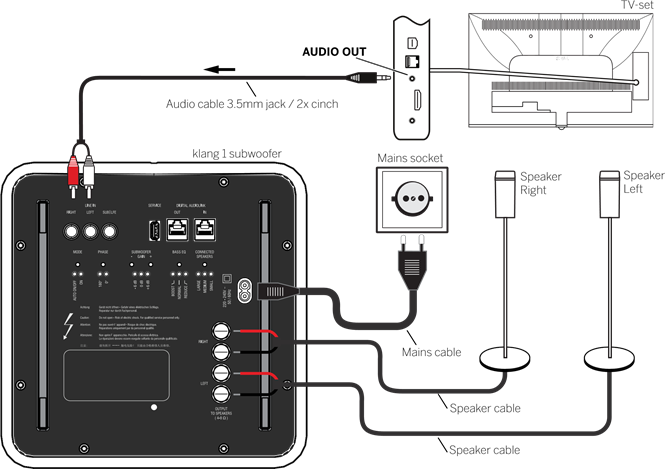

Loewe klang 1-subwoofer aansluiten via LINE IN

Via de analoge interface LINE IN kunt u de klang 1-subwoofer aansluiten op uw tv of een andere audiobron.

Schakel alle apparaten uit voordat u de subwoofer aansluit.

Sluit de analoge audio-uitgang AUDIO OUT ⁽¹ van de tv aan op de audio-ingangen LEFT/RIGHT van de subwoofer. Gebruik hiervoor de meegeleverde audiokabel 3,5mm-stekker/2 x tulp. Als er een audiobron wordt gebruikt met afzonderlijke aansluitingen voor links/rechts of een afzonderlijke SUB/LFE-uitgang, gebruik dan de juiste standaard tulpkabels.

Een van de twee draden van de luidsprekerkabel is meestal zwart gemarkeerd. Sluit deze zwart gemarkeerde kabel aan op de zwarte schroefklem OUTPUT TO SPEAKERS op de klang 1-subwoofer en de zwarte klem op de luidspreker. Draai hiervoor de schroef van de betreffende schroefklem op de subwoofer ongeveer 5 slagen tegen de klok in. Steek het draadeinde in de schroefklem en sluit de schroefklem door de schroef met de klok mee te draaien. Sluit de ongemarkeerde draden aan op de rode klemmen.

Sluit de luidsprekerkabel aan op de luidspreker volgens de bijbehorende installatie-instructies.

Gebruik de meegeleverde netkabel om het stopcontact 220-240 VAC 50/60 Hz van de klang 1-subwoofer aan te sluiten op een stopcontact van 220-240 V 50/60 Hz.

Als het menu-item TV-luidspreker actief is in de wizard voor geluidscomponenten van de Loewe-tv, kan het gebeuren dat na het inschakelen van de tv de klang 1-subwoofer die is aangesloten op AUDIO OUT op een hoog volume werkt. Selecteer daarom in de wizard voor geluidscomponenten eerst Luidsprekersysteem (AUDIO OUT) voordat u de subwoofer op het elektriciteitsnet aansluit.

⁽¹ Gebruik voor tv-types zonder AUDIO OUT de HOOFDTELEFOON-aansluiting.

Instellingen rechtstreeks op de klang 1-subwoofer

Voordat u begint met opstarten en instellen, moet u ervoor zorgen dat alle kabels correct zijn aangesloten.

Status-led

Betekenis van de kleuren van de status-led:
Blauw: DIGITAL AUDIO LINK – ingang actief
Groen: LINE IN – ingang actief (analoog signaal)
Rood: Storing

De status wordt 10 seconden weergegeven, waarna de led uitgaat.

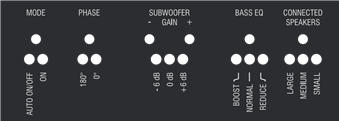

Instellingen via bedieningsknoppen

Met behulp van verschillende bedieningsknoppen kunt u verschillende instellingen op de subwoofer maken. De bijbehorende leds geven de status aan. Het led-display schakelt na 10 seconden uit; wanneer u op een van de bedieningsknoppen drukt, gaan de leds weer aan.

De bediening van de instellingen rechtstreeks op de subwoofer is afhankelijk van de aansluitingstypes van de subwoofer. Afhankelijk van of de subwoofer via DIGITAL AUDIO LINK of LINE IN op de tv of een audiobron is aangesloten.

Wanneer u de subwoofer via DIGITAL AUDIO LINK op een tv aansluit (SL3xx-chassis en geavanceerder), kunnen de instellingen PHASE en SUBWOOFER GAIN optioneel op de tv of rechtstreeks op de klang 1-subwoofer worden gemaakt. Een lokale wijziging op de klang 1-subwoofer resulteert in een feedback naar de tv.

Wanneer u de subwoofer via LINE IN op een tv of een andere audiobron aansluit, moeten deze instellingen rechtstreeks op de klang 1-subwoofer worden gemaakt.

Alle ingestelde waarden blijven ongewijzigd nadat de subwoofer is in- en uitgeschakeld.

MODE-instellingen

Met de MODE (MODUS)-knop kunt u het aan/uit-gedrag van de subwoofer instellen. De twee led-indicatoren AUTO ON/OFF en ON geven de geselecteerde modus weer.

De instelling voor MODE (MODUS) wordt alleen lokaal op de subwoofer gemaakt.

AUTO ON/OFF (AUTOMATISCH AAN/UIT) selecteren:
Door AUTO ON/OFF (AUTOMATISCH AAN/UIT) te selecteren, schakelt de subwoofer automatisch in vanuit de stand-by modus, wanneer een aangesloten tv wordt ingeschakeld op de DIGITAL AUDIO LINK-connector of wanneer een audiosignaal wordt toegepast op de cinch-aansluitingen LINE IN (RIGHT / LEFT / SUB/LFE).

Als beide connectoren tegelijkertijd worden gebruikt (tv ingeschakeld op DIGITAL AUDIO LINK, audiosignaalbron op LINE IN), heeft DIGITAL AUDIO LINK prioriteit. Als u de tv op DIGITAL AUDIO LINK in de stand-by modus zet, schakelt de subwoofer automatisch over naar LINE IN.

Als de tv die op de subwoofer is aangesloten op DIGITAL AUDIO LINK in de stand-by modus staat, of er geen audiosignaal wordt toegepast op LINE IN, schakelt de subwoofer in de modus AUTO ON/OFF (AUTOMATISCH AAN/UIT) automatisch uit na 10 minuten (stand-by modus). Wanneer aangesloten op LINE IN, kan de subwoofer automatisch worden ingeschakeld als er interferentiesignalen op de audiolijnen (LINE IN) zitten. Wanneer aangesloten op LINE IN, kan de subwoofer automatisch uitschakelen tijdens langere, zeer stille perioden. Verhoog in dit geval het volume.

ON (AAN) selecteren:
In de modus ON (AAN) schakelt de subwoofer automatisch uit na 4 uur (stand-by modus), op voorwaarde dat de tv die op de subwoofer is aangesloten op DIGITAL AUDIO LINK in de stand-by modus staat of er geen audiosignaal wordt toegepast op LINE IN.

PHASE-instellingen

Met de PHASE (FASE)-knop kunt u de fasering van de subwoofer instellen. De twee led-indicatoren 0º en 180º geven de geselecteerde instelling weer.

Test beide waarden (0º en 180º) en selecteer degene waarmee u een duidelijkere basweergave op uw luisterpositie waarneemt.

Wanneer u de subwoofer via DIGITAL AUDIO LINK aansluit, wordt de fase ingesteld in de wizard voor geluidscomponenten (Instelling van de fasering) op de tv.

Als na het configureren van de subwoofer via de wizard voor geluidscomponenten de PHASE-instelling lokaal wordt gewijzigd met de knop op de eerste subwoofer, verschijnt er een schermweergave met de gewijzigde waarden.

De SUBWOOFER GAIN aanpassen

Met de knoppen SUBWOOFER GAIN +/- kunt u het basisbasvolume aanpassen. De drie led-indicatoren -6 dB / 0 dB / +6dB geven het aangepaste volume aan.

Het instelbereik van -6 dB tot +6 dB kan in stappen van 1 dB worden gewijzigd. De bijbehorende led licht op voor de waarden -6 dB, 0dB en +6dB. Voor tussenliggende waarden worden de leds dienovereenkomstig gedimd.

Wanneer u de subwoofer via DIGITAL AUDIO LINK aansluit, worden de instellingen ingesteld in de wizard voor geluidscomponenten (Het luidsprekervolume aanpassen) op de tv.

Als na het configureren van de subwoofer via de wizard voor geluidscomponenten de SUBWOOFER GAIN-instelling lokaal wordt gewijzigd met de knoppen op de eerste subwoofer, verschijnt er een schermweergave met de gewijzigde waarden.

De BASS EQ instellen

Wanneer u de knop BASS EQ gebruikt, kunt u de laagste frequentiebereiken (20 Hz - 50 Hz) voor basweergave instellen om te worden verhoogd of verlaagd. De drie led-indicatoren REDUCE / NORMAL / BOOST geven de geselecteerde instelling weer.

De instelling voor BASS EQ wordt alleen lokaal op de subwoofer gemaakt.

REDUCE (VERMINDEREN) selecteren:
Wanneer de subwoofer zich in de buurt van de hoek van de kamer bevindt, selecteert u de instelling REDUCE (VERMINDEREN) (-3 dB).

NORMAL (NORMAAL) selecteren:
Wanneer de subwoofer zich in de buurt van een muur bevindt, selecteert u de instelling NORMAL (NORMAAL) (0 dB).

BOOST (VERSTERKEN) selecteren:
Wanneer de subwoofer zich in de vrije ruimte bevindt, selecteert u de instelling BOOST (VERSTERKEN) (+3 dB).

De CONNECTED SPEAKERS instellen

Met de knop CONNECTED SPEAKERS selecteert u het luidsprekertype dat op de subwoofer is aangesloten. De drie led-indicatoren SMALL / MEDIUM / LARGE geven de geselecteerde instelling weer.

Afhankelijk van de instelling verandert de crossover-frequentie voor de basrespons (klein = 160 Hz, gemiddeld = 110 Hz, groot = 80 Hz).

De instelling voor CONNECTED SPEAKERS wordt alleen lokaal op de subwoofer gemaakt.

Voor bepaalde Loewe-luidsprekertypes wordt een compensatiecurve opgeslagen om een optimale audioweergave te bereiken.

Luidsprekertypes:
Small: Loewe Satellite Speaker (art.nr. 66201xxx)
Medium: Loewe Speaker (art.nr. 56223xxx)
Large: Loewe Stand Speaker (art.nr. 66202xxx)

Een lange druk (ongeveer 4 seconden) op de knop CONNECTED SPEAKERS schakelt de opgeslagen compensatiecurve uit. Dit biedt de mogelijkheid om andere soorten luidsprekers te gebruiken. De knipperende led geeft aan dat de compensatiecurve is uitgeschakeld. De crossover-frequentie kan worden gewijzigd zoals hierboven beschreven.

Om de compensatiecurve weer in te schakelen, drukt u nogmaals op de knop en houdt u deze vast.

Configuratie van de klang 1-subwoofer (DIGITAL AUDIO LINK)

Nadat de tv is ingeschakeld, detecteert de wizard voor geluidscomponenten dat de klang 1-subwoofer voor het eerst is aangesloten op DIGITAL AUDIO LINK en geeft automatisch een schermmenu weer. Een systeem 3.1 wordt verondersteld als configuratievoorbeeld.

Nadat de klang 1-subwoofer op de tv is geconfigureerd, is er geen herhaalde automatische detectie meer wanneer de DIGITAL AUDIO LINK opnieuw wordt losgekoppeld en aangesloten.

De configuratie kan worden geopend via Systeeminstellingen – Aansluitingen – Geluidscomponenten.

De eenmalige automatische detectie van de klang 1-subwoofer is afhankelijk van het Loewe-chassistype en de gebruikte softwareversie (vanaf chassistype SL3xx en softwareversie V3.x). Voor andere chassistypes/softwareversies roept u de wizard voor geluidscomponenten handmatig op om het Luidsprekersysteem (DIGTAL AUDIO LINK) te selecteren. De volgorde en het uiterlijk van de menu-items kunnen verschillen van het hier beschreven geval.

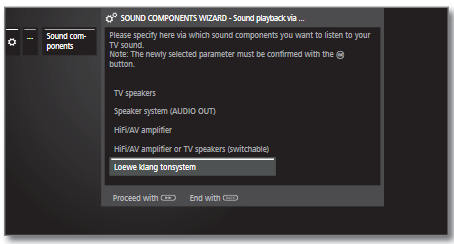

Geluidsweergave via...

Ga verder naar de volgende stap.

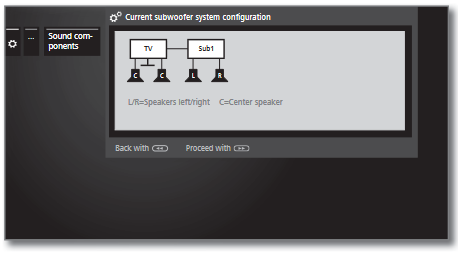

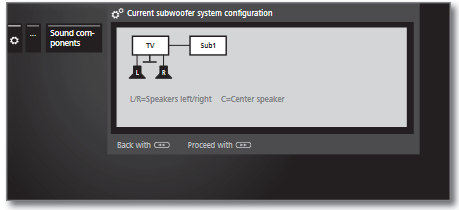

Huidige subwoofer systeemconfiguratie

De huidige configuratie van het klang 1-subwoofersysteem wordt weergegeven. Bij de eerste start worden alleen de gevonden subwoofers weergegeven. Wanneer de configuratie opnieuw wordt opgeroepen, worden de aangesloten luidsprekers weergegeven.

Ga verder met het aansluiten van de voorluidsprekers .

Voorluidsprekers aansluiten

Selecteer TV of Subwoofersysteem 1. Geef hier aan of u de ingebouwde tv-luidsprekers of de externe luidsprekers die op de klang 1-subwoofer zijn aangesloten, als voorluidsprekers wilt gebruiken.

Ga verder met Tv-luidsprekers als centerluidspreker

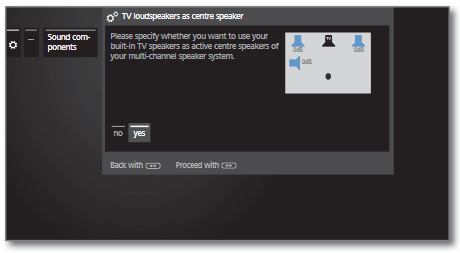

Tv-luidsprekers als luidspreker midden ...

Selecteer of u de tv-luidspreker als centerluidspreker wilt gebruiken,

Als u nee selecteert, zenden de voorluidsprekers ook de middengedeelten van het geluid uit.

Ga verder naar de volgende stap.

Huidige subwoofer systeemconfiguratie...

De configuratie van de subwoofer klang 1-subwoofer wordt weergegeven.

Ga verder naar Afstand tot linker voorluidspreker.

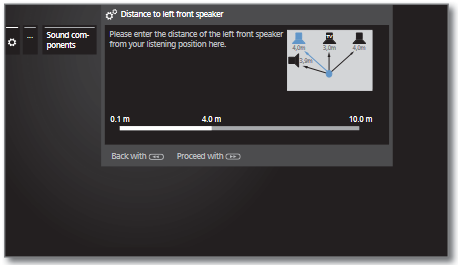

Afstand tot linker voorluidspreker

Stel de afstand tussen de linker voorluidspreker en uw luisterpositie in stappen van 10 cm in.

Meet de afstanden van uw luisterpositie tot de voorluidsprekers en de centerluidspreker (indien gebruikt). Het systeem berekent hiervan vertragingstijden voor de luidsprekersignalen, zodat deze de luisteraar tegelijkertijd bereiken.

Ga verder naar de respectievelijke andere luidsprekers (rechter voorluidspreker, centerluidspreker en subwoofer) en ook
stel de afstand in. De geselecteerde luidspreker wordt blauw gekleurd.

Na het instellen van de afstand tot de subwoofer,

Ga verder naar Luidsprekerniveau aanpassen.

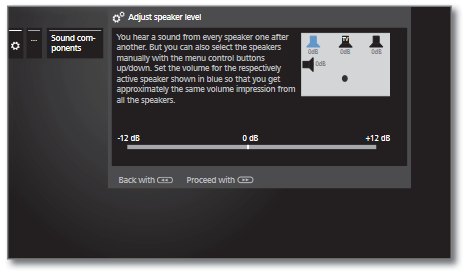

Luidsprekerniveau aanpassen

Pas het niveau voor de luidspreker aan.

Selecteer luidsprekers.
De geselecteerde luidspreker wordt blauw gekleurd.

Voor een evenwichtige geluidsweergave moeten alle luidsprekers op hetzelfde volumeniveau worden ingesteld. Op elke luidspreker wordt automatisch een ruissignaal na elkaar weergegeven. Pas elke luidspreker aan zodat deze een gelijk waargenomen volume heeft vanaf uw luisterpositie.

Na het aanpassen van de laatste luidspreker,

Ga verder naar Subwooferfase.

Subwooferfase

Schakel over naar een zender met muziek of start het afspelen van muziek met een dvd-speler.

Test beide waarden (0º en 180º) en selecteer degene waarmee u een duidelijkere basweergave op uw luisterpositie waarneemt.

Terug: Einde wizard.
Dit beëindigt de wizard voor geluidscomponenten voor het aansluiten en instellen van een luidsprekersysteem.

Configuratie van de klang 1-subwoofer (LINE IN)

Configureer de wizard voor geluidscomponenten van de Loewe-tv door aan te geven dat u een klang 1-subwoofer gebruikt die is aangesloten op AUDIO OUT ⁽¹ via LINE IN van de tv. Een systeem 3.1 wordt verondersteld als configuratievoorbeeld.

Wanneer de klang 1-subwoofer is aangesloten op AUDIO OUT ⁽¹ en u wilt terugkeren naar de selectie van TV-luidsprekers, haal dan de stekker van de subwoofer uit het stopcontact voordat u de TV-luidsprekers selecteert. Bij de AUDIO OUT-connector ⁽¹ kan het audiosignaal met een hoog volume worden uitgevoerd in de selectie van TV-luidsprekers.

HOME: Roep de Home-weergave op.

Markeer Systeeminstellingen,
OK roep Systeeminstellingen op.

Selecteer Aansluitingen,
ga naar de volgende kolom.

⁽¹ Gebruik voor tv-types zonder AUDIO OUT de HOOFDTELEFOON-connector.

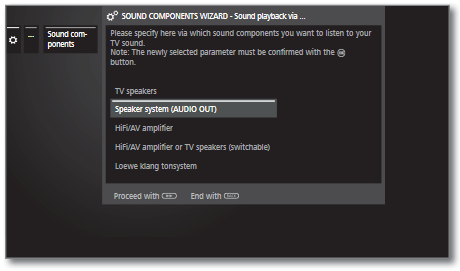

Geluid afspelen via...

Selecteer Luidsprekersysteem (AUDIO OUT)

OK Bevestig selectie.

Ga verder naar de volgende stap.

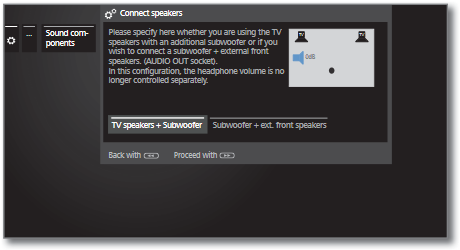

Luidsprekers aansluiten

Selecteer TV speakers + Subwoofer of Subwoofer + ext. front speakers

Geef hier aan of u de luidsprekers van de tv wilt bedienen met een extra subwoofer of een subwoofer met externe frontluidsprekers op de AUDIO OUT-aansluiting van de tv.

Ga verder met de juiste selectie.

TV-luidsprekers + Subwoofer

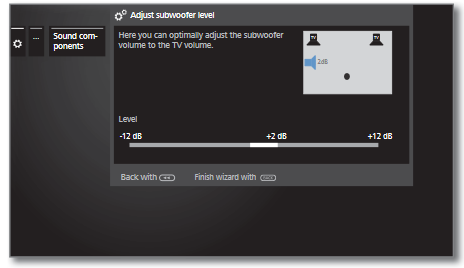

Subwooferniveau aanpassen

Pas het volume voor de subwoofer aan.

Back: Einde van de wizard.
Dit beëindigt de wizard voor geluidscomponenten voor het aansluiten en instellen van een luidsprekersysteem.

Subwoofer + ext. frontluidsprekers

TV-luidsprekers als centerluidspreker

Selecteer yes, als u de ingebouwde tv-luidsprekers als centerluidsprekers wilt gebruiken.
If you select no hier, de externe frontluidsprekers zenden ook de centergeluidsdelen extra uit.

Ga verder naar de volgende stap.

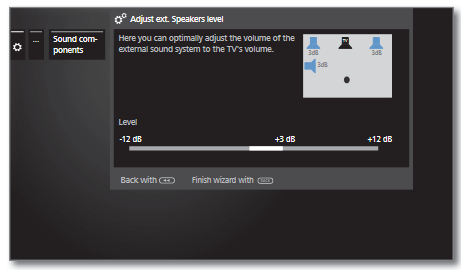

Extern luidsprekerniveau aanpassen

Pas het volume van het externe geluidssysteem optimaal aan het tv-volume aan.

Er wordt een audio-breedbandsignaal verzonden via de AUDIO OUT-aansluiting. Daarom varieert het niveau van de frontluidsprekers en de subwoofer uniform met de volume-instelling.

Back: Einde van de wizard
Dit beëindigt de wizard voor geluidscomponenten voor het aansluiten en instellen van een luidsprekersysteem.

Software-update

Software-update via DIGITAL AUDIO LINK
Als er een nieuwe versie van de klang 1-subwoofersoftware beschikbaar is tijdens een update van de tv-software, wordt deze ook bijgewerkt via de DIGITAL AUDIO LINK-interface. Raadpleeg de bedieningshandleiding van uw tv voor meer informatie over de software-update.

Tijdens de update mag u de subwoofer niet loskoppelen.

Specificaties

Bestelnummer	55201
Bedrijfstemperatuur [°C]	5... 35
Vochtigheid [%] (geen condensatie)	20... 80
Afmetingen [B x H x D in cm]	B 24,1 x H 25,8 x D 24,1
Gewicht [kg]	6,8 kg
Digitale uitgangstrappen	3
Principe	1-weg basreflex, actief
Montage	1x bas 160 mm
Vermogen subwooferkanaal [Watt]	150 (sinus) / 300 (muziek)
Vermogen van andere kanalen bij 4 Ohm [Watt]	75 (sinus) / 150 (muziek)
Netspanning [Volt 50/60 Hz]	220 - 240
Max. stroomverbruik [Watt]	370
Stand-by stroomverbruik [Watt]	< 0,40
Basintensiteit [dB]	+/- 6
Frequentiebereik van subwoofer (akoestisch)	35 Hz – 250 Hz - 6dB
Frequentiebereik van andere kanalen	30 Hz – 20 kHz - 3dB
Impedantie van de luidsprekers bij de aansluitklemmen [Ohm]	4-8

Afvalverwerking

Kartonnen doos en verpakking

In overeenstemming met de nationale voorschriften met betrekking tot de verwijdering van verpakkingsmaterialen, betalen we een vergoeding aan erkende recyclers die verpakkingen bij dealers ophalen. Niettemin raden we u aan de originele kartonnen doos en de rest van de verpakkingsmaterialen te bewaren, zodat het apparaat indien nodig onder de veiligst mogelijke omstandigheden kan worden vervoerd.

Het apparaat

Let op: EU-richtlijn 2012/19/EU regelt de correcte terugname, behandeling en recycling van gebruikte elektronische apparaten. Oude elektronische apparaten moeten daarom afzonderlijk worden afgevoerd. Gooi dit apparaat nooit bij het normale huisvuil! U kunt uw oude apparaat gratis inleveren bij aangewezen inzamelpunten of bij uw dealer als u een vergelijkbaar nieuw apparaat koopt. Aanvullende details over teruggave (ook voor niet-EU-landen) zijn verkrijgbaar bij uw plaatselijke gemeente.

Conformiteit / Verklaring van de fabrikant

Loewe Technologies GmbH verklaart hierbij dat dit product voldoet aan de essentiële eisen en andere relevante bepalingen van de momenteel geldende EU-richtlijnen.

U kunt de volledige conformiteitsverklaring vinden onder:
www.loewe.tv/int/my-loewe

Juridische details

Loewe Technologies GmbH
Gedrukt in Duitsland
Industriestrasse 11
Redactiedatum 08/18-4.0 PS
D-96317 Kronach
© Loewe Technologies GmbH, Kronach
www.loewe.tv

Alle rechten, inclusief vertaling, technische wijzigingen en fouten, voorbehouden. De weergegeven schermafbeelding is slechts een voorbeeld. Afhankelijk van het apparaattype kunnen de beschikbare hardware-/softwarecomponenten verschillen.

Referenties

• Loewe Support - We will be pleased to help you

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Loewe Audiodesign klang 1 subwoofer Handleiding

Beschikbare talen
