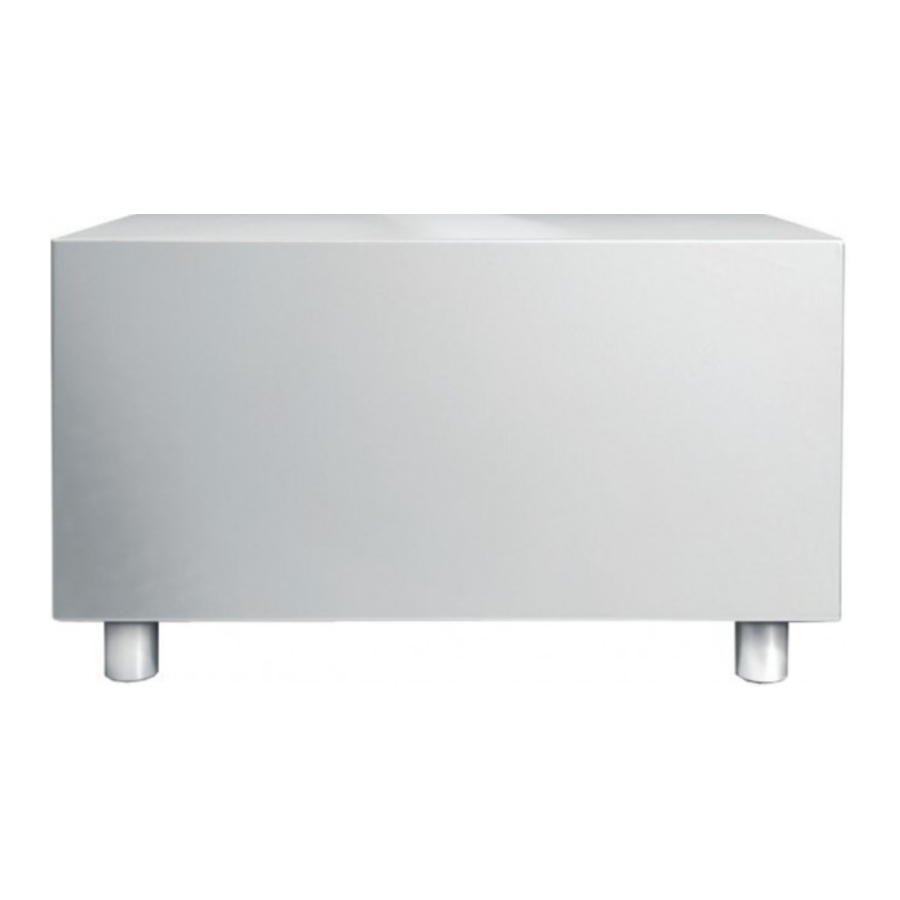

Loewe Audiodesign Subwoofer 525 handleiding

Inleiding

Noch technologie, noch design zijn een doel op zich, maar beide zijn bedoeld om onze klanten de best mogelijke audio- en visuele ervaring te bieden.
Ons ontwerp wordt niet beïnvloed door kortstondige, modieuze trends. U heeft immers een hoogwaardig apparaat gekocht waar u morgen of overmorgen geen genoeg van wilt krijgen.
De Loewe-subwoofer is afgestemd op gebruik met Loewe-tv's (vanaf chassis L27xx/SL1xx/SL2xx) en met Loewe-luidsprekersystemen. Loewe-tv's (vanaf chassis L27xx/SL1xx/SL2xx) met een geïntegreerde digitale meerkanaals audiodecoder verzenden de audiosignalen naar de subwoofer via een Audiolink-kabel of via een digitale Audiolink-kabel. De Loewe-subwoofer schakelt zichzelf vervolgens in en uit met de Loewe-tv. De audio-instellingen kunnen gemakkelijk worden geselecteerd met behulp van de menu's van de Loewe-tv.
U kunt de Loewe-subwoofer ook gebruiken in combinatie met een externe audiobron.
U verliest dan echter de voordelen van het Loewe-systeem (bijv. automatisch in-/uitschakelen). Raadpleeg in dit geval de bedieningsinstructies van uw decoder (bijv. AV-receiver).

Leveringsomvang

Loewe Subwoofer 525, catalogusnr. 69211T/U/W10 - 30

• Loewe Subwoofer 525
• Netsnoer
• Audiolink-kabel (6 m) (alleen bij variant 10/20)
• Converter Digital Audiolink / Audiolink (alleen bij variant 30)
• Netwerkkabel (alleen bij variant 30)
• Elektronische afdekking
• Gebruiksaanwijzing

Accessoires

Vloerstandaard voor de subwoofer catalogusnr. 71135B00
Draadloze Audiolink-module catalogusnr. 71223080
Converter Digital Audiolink / Audiolink catalogusnr. 71600080
Audiolink-kabel (1,5 m) catalogusnr. 89952001
Audiolink-kabel (3 m) catalogusnr. 89952004
Audiolink-kabel (10 m) catalogusnr. 89952003

Veiligheid

Voor uw veiligheid
Lees en respecteer de volgende veiligheidsinstructies voor uw veiligheid en om onnodige schade aan uw tv te voorkomen:

• Het apparaat is uitsluitend bedoeld voor het afspelen van audiosignalen.
• Schakel het apparaat altijd uit voordat u andere apparaten of luidsprekers aansluit of loskoppelt.
• Laat het apparaat niet onbeheerd werken. Als het apparaat langere tijd niet wordt gebruikt, zet dan de hoofdschakelaar uit of trek de stekker uit het stopcontact.

Bescherm het apparaat tegen:

• Vocht, vocht, stoom, druppelend water of gesproeid water
• Stoten en mechanische belasting
• Magnetische en elektrische velden
• Hoger elektrisch vermogen dan gespecificeerd
• Kou, hitte, direct zonlicht en hoge temperatuurschommelingen
• Stof
• Afdekkingen die de luchtcirculatie belemmeren
• Interventies in het apparaat

Plaats geen voorwerpen met vloeistoffen bovenop het apparaat.
Kaarsen en andere open vlammen moeten te allen tijde uit de buurt van het apparaat worden gehouden om brand te voorkomen.

Dit apparaat is uitsluitend gebouwd voor privégebruik in huiselijke omgevingen. Garantieservices dekken dit beoogde gebruik van het apparaat.

OM ELEKTRISCHE SCHOK TE VOORKOMEN, MAG U HET APPARAAT NIET OPENEN. ER ZIJN GEEN ONDERDELEN IN HET APPARAAT DIE DOOR DE GEBRUIKER KUNNEN WORDEN GEREPAREERD. REPARATIES MOGEN ALLEEN WORDEN UITGEVOERD DOOR EEN LOEWE-DEALER

Als u het apparaat vanuit een koude omgeving naar een warme omgeving hebt verplaatst, laat u het ongeveer een uur uitgeschakeld om condensvorming te voorkomen. Schakel het apparaat pas in als het de kamertemperatuur heeft bereikt. Dit voorkomt ernstige schade aan de onderdelen.

Verzorging / Installatie

Reinigen

Reinig het apparaat alleen met een vochtige, zachte en schone doek (zonder gebruik te maken van agressieve reinigingsmiddelen).

Het apparaat installeren

Basis informatie

• Plaats het apparaat op een stabiele, vlakke ondergrond.
• Plaats het apparaat niet in de buurt van sterke warmtebronnen of in direct zonlicht.
• Als u het apparaat in een kast of gesloten plank installeert, laat dan ongeveer 10 cm vrij rond het apparaat om de lucht vrij te laten circuleren, waardoor ophoping van warmte en geluidsdruk wordt voorkomen.
• Koppel de stekker los tijdens onweer. Overspanningen veroorzaakt door blikseminslag kunnen het apparaat beschadigen via het antennesysteem en het elektriciteitsnet.
• Als het apparaat langere tijd niet wordt gebruikt, moet de stekker ook uit het stopcontact worden gehaald.
• De stekker moet gemakkelijk toegankelijk zijn, zodat het apparaat op elk moment van het elektriciteitsnet kan worden losgekoppeld.
•
  Leg de luidspreker- en stroomkabels zo dat ze niet kunnen worden beschadigd. De stroomkabel mag niet worden geknikt of over scherpe randen worden gelegd, erop worden gestaan ​​of worden blootgesteld aan chemicaliën; dit laatste geldt ook voor het systeem als geheel. Een stroomkabel met beschadigde isolatie kan elektrische schokken veroorzaken en vormt brandgevaar. Als zodanig moet deze worden vervangen voordat het apparaat opnieuw wordt gebruikt.
• Wanneer u het apparaat uit het stopcontact haalt, trekt u aan de stekkerbehuizing en niet aan de kabel. De kabels in de stekker kunnen anders worden beschadigd en kunnen een kortsluiting veroorzaken wanneer ze weer worden aangesloten.
• De luidsprekers genereren strooimagnetische velden die in de buurt van de behuizing werken. We raden een minimumafstand van > 0,5 m aan van magnetisch gevoelige apparatuur zoals CRT-tv's, magnetische gegevensdragers, enz.

Subwoofer

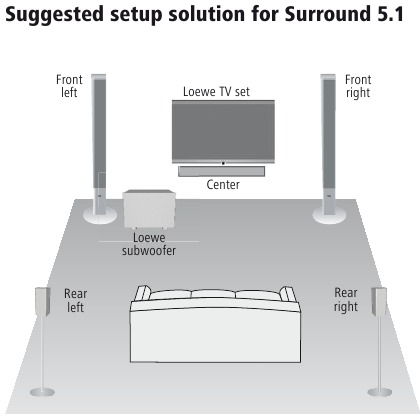

U kunt de subwoofer overal op de vloer plaatsen,
We raden het voorste deel van de kamer aan, zodat de bassen vrij naar de zijkanten en naar beneden kunnen stromen.

Blokkeer nooit de ventilatieopeningen aan de achterkant van de subwoofer. Zorg ervoor dat deze ver genoeg verwijderd is (> 10 cm) van de vloer of muur.

Aansluiting

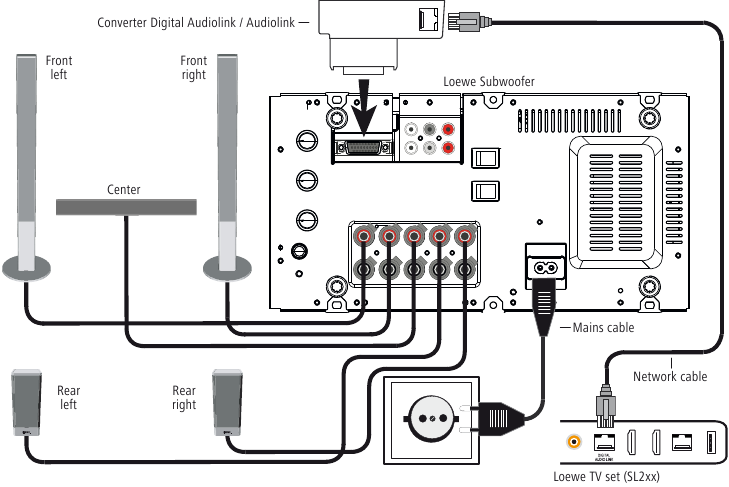

Bekabeling voor Loewe tv (SL2xx) - Loewe subwoofer - luidspreker

• De tv moet voorzien zijn van een Digital Audiolink.

U kunt de subwoofer aansluiten via een netwerkkabel (Cat. 5e of hoger) en de Converter Digital Audiolink / Audiolink (meegeleverd met de Loewe Subwoofer 525, bestelnr. 69211T/U/W30) of u kunt hem draadloos aansluiten op een compatibele audiobron via de Module Wireless AudioLink die optioneel achteraf kan worden ingebouwd.
Als u de subwoofer met de netwerkkabel wilt aansluiten, sluit u de Converter Digital Audiolink / Audiolink aan op de 25-pins Audiolink aansluiting van de subwoofer. Gebruik de netwerkkabel om de Digital Audiolink van de tv aan te sluiten op de aansluiting van de Converter Digital Audiolink / Audiolink.
Sluit de luidsprekerkabel aan op de luidspreker volgens de juiste installatie-instructies. Een van de twee draden van de luidsprekerkabels is meestal zwart gemarkeerd. Sluit deze zwart gemarkeerde kabel aan op de zwarte schroefklem op de subwoofer (aansluitschema, zie onderstaande afbeelding) en de zwarte klem op de luidspreker. Draai de schroefverbinding van de betreffende klem op de subwoofer ongeveer 5 slagen tegen de klok in. Voer het draadeinde in de schroefklem (rechtsboven) en sluit de schroefklem door deze met de klok mee te draaien. Sluit de ongemarkeerde draden aan op de rode klemmen.
Gebruik de meegeleverde stroomkabel om de 220-240 V-aansluiting van de subwoofer aan te sluiten op een 220-240V 50/60 Hz-aansluiting.

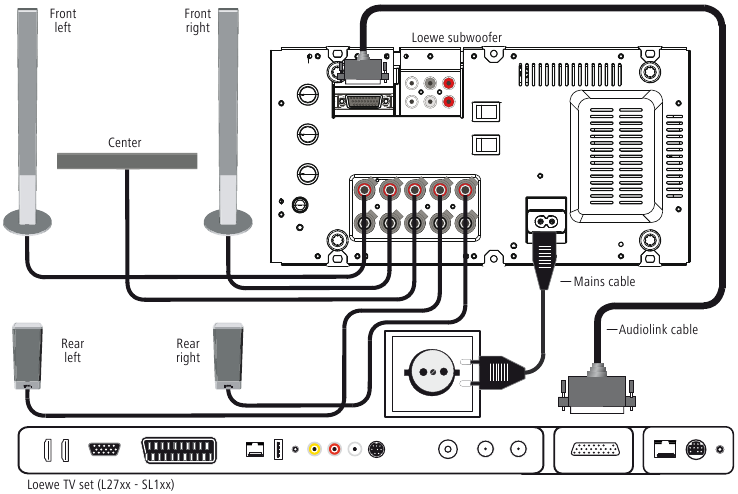

Bekabeling voor Loewe tv (L27xx/SL1xx) - Loewe subwoofer - luidspreker

• De tv moet zijn uitgerust met een geïntegreerde digitale meerkanaals audiodecoder. Als dit niet in de fabriek is gedaan, raadpleeg dan uw dealer en vraag hem naar de geschikte Loewe upgradekit.

U kunt de subwoofer aansluiten via een optionele Audiolink kabel of via de optionele upgrade module Wireless AudioLink draadloos met een compatibele audiobron.
Als u de subwoofer via de Audiolink kabel aansluit, installeer hem dan met de 25-polige connector op de Loewe tv en op de subwoofer (aansluiting Audiolink ).
Sluit de luidsprekerkabel aan op de luidspreker volgens de juiste installatie-instructies. Een van de twee draden van de luidsprekerkabels is meestal zwart gemarkeerd. Sluit deze zwart gemarkeerde kabel aan op de zwarte schroefklem op de subwoofer (aansluitschema, zie onderstaande afbeelding) en de zwarte klem op de luidspreker. Draai de schroefverbinding van de betreffende klem op de subwoofer ongeveer 5 slagen tegen de klok in. Voer het draadeinde in de schroefklem (rechtsboven) en sluit de schroefklem door deze met de klok mee te draaien. Sluit de ongemarkeerde draden aan op de rode klemmen.
Gebruik de meegeleverde stroomkabel om de 220-240 V-aansluiting van de subwoofer aan te sluiten op een 220-240V 50/60 Hz-aansluiting.

Opstarten en instellingen

Voordat u begint met het opstarten en de instellingen, moet u ervoor zorgen dat alle kabels correct zijn aangesloten.

De subwoofer in-/uitschakelen

Gebruik de netvoedingsschakelaar om de subwoofer in de ON (AAN) positie te zetten.

Modus met Loewe tv's

Als de subwoofer is aangesloten zoals beschreven op pagina 12 of 13 en de Auto

Mode (Modus) schakelaar in de OFF (UIT) positie staat, hoeft u de subwoofer niet meer apart in en uit te schakelen. Na het inschakelen van de subwoofer voor de eerste keer, wordt deze automatisch in- en uitgeschakeld met de Loewe tv.

Automatische modus met andere audiobronnen

Als de Auto Mode (Automatische modus) schakelaar in de ON (AAN) positie staat en er audiosignalen aanwezig zijn op de cinch-aansluitingen Line IN Front Left/Center/Front Right, dan schakelt de subwoofer zichzelf automatisch in. Als er gedurende 10 minuten geen audiosignalen aanwezig zijn op deze aansluitingen, dan schakelt de subwoofer zichzelf automatisch uit.

• De subwoofer kan zichzelf automatisch inschakelen als er storende signalen aanwezig zijn op de audiokabels. Schakel in dit geval het apparaat uit via de netvoeding .
• De subwoofer kan zichzelf automatisch uitschakelen tijdens lange, zeer stille passages in de weergave. U moet het volume harder zetten.

Instellingen op de Loewe tv

Maak de nodige instellingen aan uw subwoofer zoals beschreven in de bedieningsinstructies van uw Loewe tv in de hoofdstukken "Bedienen van extra apparaten" / "Externe apparaten".

De equalizer instellen

Met behulp van de Equalizer (Equalizer) knop kunt u de laagste frequentiebereiken (20 Hz - 50 Hz) voor de basweergave hoger of lager instellen.

• Als de subwoofer zich in de buurt van een hoek van de kamer bevindt, draai dan de Equalizer (Equalizer) knop meer in de richting van -3 dB.
• Als de subwoofer zich in de buurt van een muur bevindt, draai dan de Equalizer (Equalizer) knop meer naar de middelste positie.
• Als de subwoofer vrij in de kamer is geplaatst, draai dan de Equalizer (Equalizer) knop meer in de richting van +3 dB.

Basintensiteit

Met behulp van de Bass Intensity (Basintensiteit) controller kunt u het basis basvolume naar wens instellen.

De overgangsfrequentie instellen

U kunt de Crossover Frequency (Overgangsfrequentie) knop gebruiken om de overgangsfrequentie voor basweergave tussen 50 Hz en 250 Hz in te stellen, afhankelijk van welke luidsprekers u hebt aangesloten.
Zoals beschreven op pagina 12 of 13, moet de knop voor Loewe audiosystemen op 250 Hz worden gezet, omdat de overgangsfrequentie hierop is ingesteld in de Loewe audiobronnen (tv).

Draadloos

Zet de wireless (draadloos) schakelaar in de OFF (UIT) positie zodra u de subwoofer via een kabel op een audiobron hebt aangesloten, anders hoort u geen geluid.
Verplaats de Wireless (Draadloos) schakelaar naar de ON (AAN) positie als u de subwoofer draadloos wilt aansluiten op een compatibele audiobron.
Activeer de koppelingsmodus, zoals beschreven in de handleiding van de betreffende audiobron. Gebruik de Wireless Pairing (Draadloze koppeling) knop op de subwoofer met behulp van een scherp voorwerp. Er verschijnt een bericht op het display van de audiobron als de registratie succesvol was. Als de registratie niet succesvol was, probeer het dan opnieuw en verklein de afstand van de subwoofer tot de audiobron.

Afdekking op de subwoofer

Nadat u de instellingen hebt gemaakt die worden beschreven in "Opstarten en instellingen", monteert u de afdekking op de achterkant van de subwoofer.

Technische gegevens

Colofon
Loewe Technologies GmbH
Industriestrasse 11, 96317 Kronach

Redactiedatum 14-07, 6e editie
© Loewe Technologies GmbH, Kronach

Alle rechten voorbehouden, ook die van de vertaling.
Ontwerp en technische specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Afvalverwerking

Kartonnen doos en verpakking
In overeenstemming met de nationale voorschriften voor de verwijdering van verpakkingsmaterialen betalen wij een vergoeding aan erkende recyclers die verpakkingen bij dealers ophalen. Desalniettemin raden wij u aan de originele kartonnen doos en de rest van de verpakkingsmaterialen te bewaren, zodat het apparaat, indien nodig, in de veiligst mogelijke omstandigheden kan worden vervoerd.

Het apparaat
Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en recycling van afgedankte elektronische apparaten. Oude elektronische apparaten moeten daarom afzonderlijk worden afgevoerd. Gooi dit apparaat nooit bij het normale huishoudelijke afval! U kunt uw oude apparaat gratis inleveren bij aangewezen inzamelpunten of bij uw dealer als u een vergelijkbaar nieuw apparaat koopt. Andere details over inzameling (ook voor niet-EU-landen) zijn verkrijgbaar bij uw plaatselijke overheid.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Loewe Audiodesign Subwoofer 525 handleiding

Beschikbare talen
