Loewe Audiodesign Subwoofer 300 Handleiding

Welkom!

Hartelijk dank
voor het kiezen van een Loewe product! We zijn blij u als klant te mogen verwelkomen.

Loewe staat voor de hoogste normen op het gebied van technologie, design en bedieningsgemak. Dit geldt in gelijke mate voor tv, dvd/Blu-ray, audio en accessoires.

Noch technologie, noch design is een doel op zich, maar beide zijn bedoeld om onze klanten de best mogelijke audio- en visuele ervaring te bieden.

Ons ontwerp wordt niet beïnvloed door kortstondige, modieuze trends. U heeft immers een hoogwaardig apparaat gekocht waar u morgen of overmorgen niet op uitgekeken wilt zijn.

De Loewe Subwoofer 300 is ontworpen voor Loewe tv's en Loewe luidsprekersystemen. Het apparaat heeft een krachtige basversterker en een geïntegreerde stereoversterker.

Loewe tv's met een geïntegreerde digitale meerkanaals audiodecoder brengen de audiosignalen via de DIGITAL AUDIO LINK-aansluiting over naar de subwoofer. De configuratie en instellingen voor de Subwoofer 300 en de aangesloten luidsprekers kunnen comfortabel worden gedaan via de huidige Loewe tv's. De aansluiting via DIGITAL AUDIO LINK biedt ook de mogelijkheid om een tweede subwoofer aan te sluiten om een nog krachtigere bas te verkrijgen.

Via een analoge LINE IN-aansluiting kunt u de Subwoofer 300 ook gebruiken voor Loewe tv's zonder DIGITAL AUDIO LINK-aansluiting of andere audiobronnen.

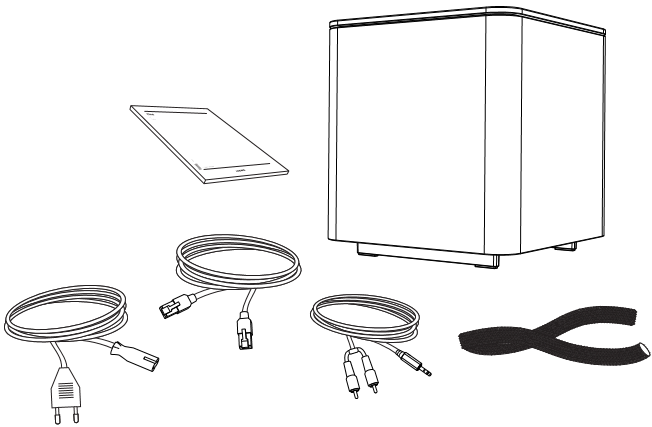

Leveringsspecificatie

• Loewe Subwoofer 300
• Netsnoer
• Netwerkkabel
• Audiokabel 3,5 mm jack/ 2 x cinch
• Stoffen buis
• Gebruiksaanwijzing

Voor uw veiligheid

Lees en volg de onderstaande veiligheidsinstructies voor uw veiligheid en om onnodige schade aan uw apparaat te voorkomen:

• ‡ Het apparaat is uitsluitend bedoeld voor het afspelen van audiosignalen.
• ‡ Trek de stekker uit het stopcontact voordat u andere apparaten of luidsprekers aansluit of loskoppelt.
• ‡ Gebruik het apparaat niet zonder toezicht. Trek bij langere afwezigheid de stekker uit het stopcontact.
• ‡ De stekker van de tv moet gemakkelijk toegankelijk zijn, zodat de tv te allen tijde kan worden losgekoppeld van de stroomvoorziening.
• ‡ Wanneer u het apparaat uit het stopcontact haalt, trek dan aan het connectorlichaam en niet aan de kabel. De kabels in de stekker kunnen anders beschadigd raken en kortsluiting veroorzaken wanneer ze weer worden aangesloten.
• ‡ Trek de stekker uit het stopcontact tijdens onweer. Een spanningspiek veroorzaakt door bliksem die via het elektriciteitsnet wordt geleid, kan het apparaat beschadigen.
• ‡ Plaats het apparaat op een stevige, vlakke ondergrond.
• ‡ Plaats het apparaat niet in de buurt van sterke warmtebronnen of in direct zonlicht. ‡
• Plaats geen voorwerpen met vloeistoffen bovenop het apparaat.

• ‡ Kaarsen en andere open vlammen moeten te allen tijde uit de buurt van het apparaat worden gehouden om verspreiding van brand te voorkomen.

• ‡ Bij installatie in een kast of gesloten plank: laat ongeveer 10 cm vrije ruimte rond het apparaat om de lucht vrij te laten circuleren, waardoor warmteophoping en een invloed op de geluidsweergave wordt vermeden.
• ‡ Onder geen enkele omstandigheid mag de luchttoevoer van de subwoofer worden belemmerd. Zorg ervoor dat deze ver genoeg van de vloer of muur verwijderd is (> 10 cm).
• ‡ Leg de luidspreker- en stroomkabels zo neer dat ze niet beschadigd kunnen raken. De stroomkabel mag niet worden geknikt of over scherpe randen worden gelegd, er mag niet op worden gestaan en deze mag niet worden blootgesteld aan chemicaliën; dit laatste geldt ook voor het systeem als geheel. Een stroomkabel met beschadigde isolatie kan leiden tot elektrische schokken en is een brandrisico en moet daarom worden vervangen voordat het apparaat verder wordt gebruikt.
• ‡ De luidsprekers genereren magnetische strooivelden die in de buurt van de behuizing werken. We raden een minimale afstand van > 0,5 m aan tot magnetisch gevoelige apparatuur, zoals magnetische gegevensdragers enz.
• ‡ Als u het apparaat uit de kou naar een warme omgeving hebt verplaatst, laat het dan ongeveer een uur uitgeschakeld staan om condensvorming te voorkomen. Schakel het apparaat pas in als het kamertemperatuur heeft bereikt. Dit voorkomt ernstige schade aan de componenten.
•
  Om elektrische schokken te voorkomen, mag u het apparaat niet openen. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden gerepareerd. Reparaties mogen alleen worden uitgevoerd door een Loewe-dealer.

Bescherm het apparaat tegen...

• ‡ Water, vocht, druppelend of gesproeid water of stoom
• ‡ Impacten en mechanische spanningen
• ‡ magnetische en elektrische velden
• ‡ hogere elektrische vermogens dan gespecificeerd
• ‡ kou, hitte, direct zonlicht en hoge temperatuurschommelingen.
• ‡ Stof
• ‡ Afdekking die de luchtcirculatie belemmert
• ‡ Interferentie met de interne werking van het apparaat

Dit apparaat is uitsluitend gebouwd voor privégebruik in huiselijke omgevingen.

Garantiediensten dekken dit beoogde gebruik.

Raadpleeg het typeplaatje aan de onderkant van het apparaat voor de exacte productaanduiding.

Reiniging

Reinig de bovenzijde van de subwoofer van aluminium uitsluitend met een vochtige, zachte en schone doek (zonder schurende reinigingsmiddelen).

De behuizing van de subwoofer is met stof bekleed. Stofzuig het oppervlak regelmatig met een zachte borstelopzetstuk.

In geval van vuil of vlekken:
Bevochtig een zachte, kleur-neutrale doek met wasmiddel of normale vlekkenverwijderaar en wrijf de vlek voorzichtig weg. U kunt de vlek ook direct behandelen met normale droge vlekkenverwijderspray (poeder opzuigen).

Maak de stoffen bekleding niet direct vochtig met wasmiddel of vlekkenverwijderaar (risico op korstvorming). Gebruik geen oplosmiddelen om de stof te reinigen.

Volg de instructies van de fabrikant bij het gebruik van vlekkenverwijderaars.

Er is een verhoogd risico op korstvorming bij het reinigen van de stoffen roosters met nicotine-afzettingen.

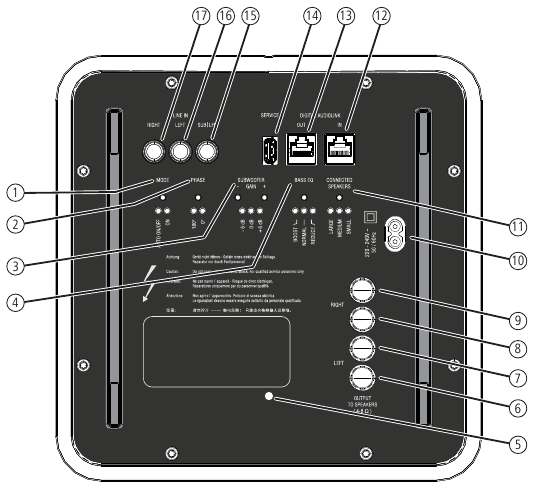

Aansluitingen en bedieningselementen

1. MODE - instelling / weergave van de Aan-modus
2. PHASE - instelling / weergave van de fasering
3. SUBWOOFER GAIN - instelling / weergave van de basintensiteit
4. BASS EQ - instelling / weergave van de bas-equalizer
5. Status-LED
6. OUTPUT TO SPEAKERS - LEFT - Luidsprekeraansluiting links (–)
7. OUTPUT TO SPEAKERS - LEFT - Luidsprekeraansluiting links (+)
8. OUTPUT TO SPEAKERS - RIGHT - Luidsprekeraansluiting rechts (–)
9. OUTPUT TO SPEAKERS - RIGHT - Luidsprekeraansluiting rechts (+)
10. 220-240 V ~ 50 / 60 Hz - Netaansluiting
11. CONNECTED SPEAKERS - Instelling / weergave van het aangesloten luidsprekertype
12. DIGITAL AUDIO LINK IN - Audio-ingang (digitaal)
13. DIGITAL AUDIO LINK OUT - Audio-uitgang (digitaal)
14. SERVICE - Service-interface voor interne doeleinden
15. LINE IN – SUB/LFE - Audio-ingang van subwoofer (analoog)
16. LINE IN – LEFT - Audio-ingang links (analoog)
17. LINE IN – RIGHT - Audio-ingang rechts (analoog)

Configuratievoorbeelden

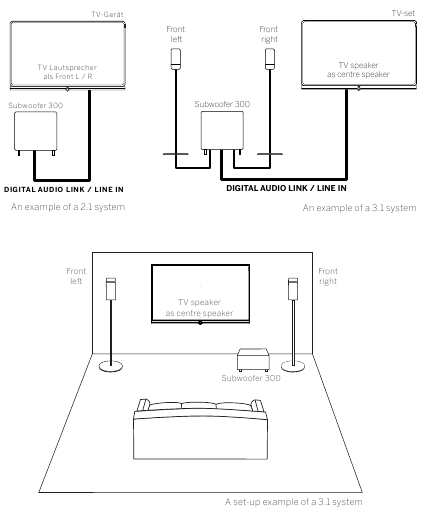

Connector/set-up oplossing met één subwoofer (2.1 / 3.1 systeem)

Bij het configureren van een 2.1 / 3.1 systeem wordt de subwoofer aangesloten op de audiobron, hetzij via DIGITAL AUDIO LINK, hetzij via LINE IN. In een 3.1 systeem worden twee luidsprekers aangesloten op de subwoofer.

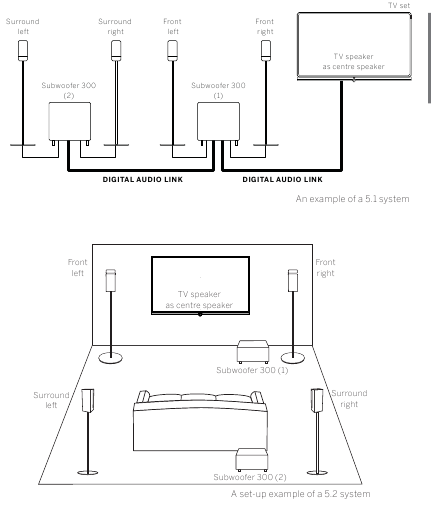

Connector/set-up oplossing met twee subwoofers (5.2 systeem)

Bij het uitbreiden van een 3.1 systeem dat is aangesloten op DIGITAL AUDIO LINK met een tweede subwoofer, krijgt u een 5.2 systeem. De luidsprekers die op de tweede subwoofer zijn aangesloten, vertegenwoordigen de surround-kanalen.

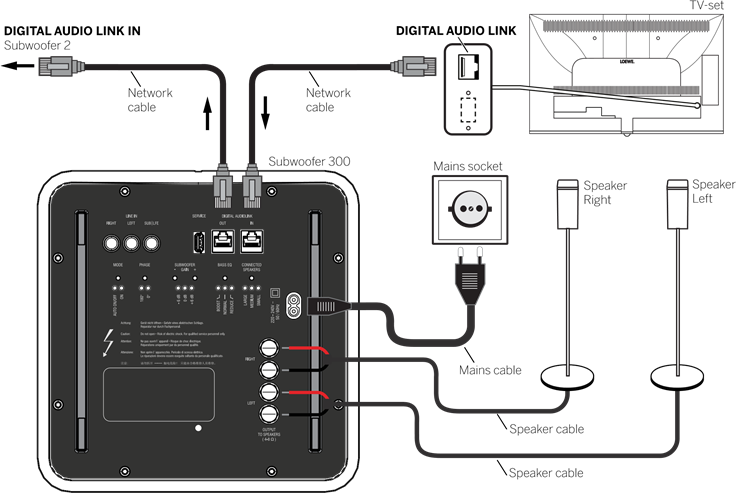

Subwoofer 300 aansluiten via Digital Audio Link

Via de DIGITAL AUDIO LINK IN-interface kunt u de Subwoofer 300 digitaal aansluiten op uw tv⁽¹.

Schakel de tv uit voordat u de subwoofer aansluit.

Sluit met behulp van de meegeleverde netwerkkabel de DIGITAL AUDIO LINK-interface van de Loewe tv aan op de DIGITAL AUDIO LINK IN-interface van de Subwoofer 300. Als u een tweede Subwoofer 300 wilt aansluiten, sluit u de DIGITAL AUDIO LINK OUT-interface van de eerste subwoofer aan op de DIGITAL AUDIO LINK IN-interface van de tweede subwoofer.

Een van de twee draden van de luidsprekerkabel is meestal zwart gemarkeerd. Sluit deze zwart gemarkeerde kabel aan op de zwarte schroefklem OUTPUT TO SPEAKERS op de Subwoofer 300 en de zwarte klem op de luidspreker. Draai hiervoor de schroef van de betreffende schroefklem op de subwoofer ongeveer 5 slagen tegen de klok in. Leid het draadeinde in de schroefklem en sluit de schroefklem door de schroef met de klok mee te draaien. Sluit de ongemarkeerde draden aan op de rode klemmen.

Sluit de luidsprekerkabel aan op de luidspreker volgens de bijbehorende installatie-instructies.

Gebruik de meegeleverde stroomkabel om de 220-240 VAC 50/60 Hz-aansluiting van de Subwoofer 300 aan te sluiten op een 220-240V 50/60 Hz-aansluiting.

⁽¹ Beschikbaarheid en positie van de DIGITAL AUDIO LINK-interface is afhankelijk van het type tv.

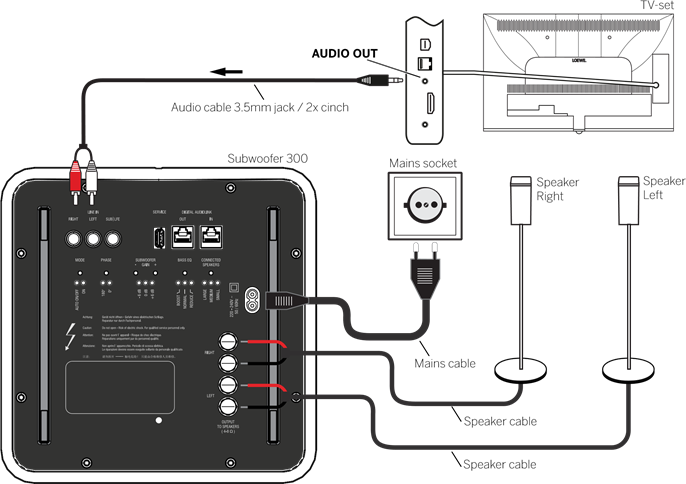

Subwoofer 300 aansluiten via LINE IN

Via de analoge LINE IN-interface kunt u de Subwoofer 300 aansluiten op uw tv of een andere audiobron.

Schakel alle apparaten uit voordat u de subwoofer aansluit.

Sluit de analoge audio-uitgang AUDIO OUT ⁽¹ van de tv aan op de LINE IN-audio-ingangen LEFT/RIGHT van de subwoofer. Gebruik hiervoor de meegeleverde audiokabel 3,5 mm jack/2 x cinch. Als een audiobron wordt gebruikt met aparte jacks voor links/rechts of een aparte SUB/LFE-uitgang, gebruik dan de juiste standaard cinch-kabels.

Een van de twee draden van de luidsprekerkabel is meestal zwart gemarkeerd. Sluit deze zwart gemarkeerde kabel aan op de zwarte schroefklem OUTPUT TO SPEAKERS op de Subwoofer 300 en de zwarte klem op de luidspreker. Draai hiervoor de schroef van de betreffende schroefklem op de subwoofer ongeveer 5 slagen tegen de klok in. Leid het draadeinde in de schroefklem en sluit de schroefklem door de schroef met de klok mee te draaien. Sluit de ongemarkeerde draden aan op de rode klemmen.

Sluit de luidsprekerkabel aan op de luidspreker volgens de bijbehorende installatie-instructies.

Gebruik de meegeleverde stroomkabel om de 220-240 VAC 50/60 Hz-aansluiting van de Subwoofer 300 aan te sluiten op een 220-240V 50/60 Hz-aansluiting.

Als het menu-item TV speaker actief is in de wizard geluidscomponenten van de Loewe tv, kan het gebeuren dat na het inschakelen van de tv de Subwoofer 300 die is aangesloten op AUDIO OUT op een hoog volume wordt bediend. Selecteer daarom in de wizard geluidscomponenten eerst het Speaker system (AUDIO OUT) voordat u de subwoofer op het elektriciteitsnet aansluit.

⁽¹ Gebruik voor tv-types zonder AUDIO OUT de HEADPHONE-aansluiting.

Instellingen direct op de Subwoofer 300

Voordat u begint met het opstarten en instellen, moet u ervoor zorgen dat alle kabels correct zijn aangesloten.

Status-LED

Betekenis van de kleuren van de status-LED:
Blauw: DIGITAL AUDIO LINK – ingang actief
Groen: LINE IN – ingang actief (analoog signaal)
Rood: Storing

Status verschijnt gedurende 10 seconden, waarna de LED uitgaat. Als een van de bedieningsknoppen wordt ingedrukt, gaat de status-LED ook branden.

Instellingen via bedieningsknoppen

Met behulp van verschillende bedieningsknoppen kunt u diverse instellingen op de subwoofer uitvoeren. De bijbehorende LED's geven de status aan. De LED-weergave schakelt na 10 seconden uit; wanneer u op een van de bedieningsknoppen drukt, gaan de LED's weer branden.

De bediening van de instellingen direct op de subwoofer is afhankelijk van de aansluitingstypes van de subwoofer. Afhankelijk van of de subwoofer via DIGITAL AUDIO LINK of LINE IN is aangesloten op de tv of een audiobron.

Wanneer u de subwoofer via DIGITAL AUDIO LINK aansluit op een tv (SL3xx-chassis en geavanceerder), kunnen de instellingen PHASE en SUBWOOFER GAIN optioneel worden uitgevoerd op de televisie of direct op de Subwoofer 300. Een lokale wijziging op de Subwoofer 300 resulteert in een terugkoppeling naar de tv.

Wanneer u de subwoofer via LINE IN op een tv of een audiobron aansluit, moeten deze instellingen rechtstreeks op de Subwoofer 300 worden uitgevoerd.

Alle ingestelde waarden blijven ongewijzigd nadat de subwoofer is in- en uitgeschakeld.

MODE-instellingen

Met de MODE (MODUS) knop kunt u het aan/uit-gedrag van de subwoofer instellen. De twee LED-indicatoren AUTO ON/OFF (AUTOMATISCH AAN/UIT) en ON (AAN) tonen de geselecteerde modus.

De instelling voor MODE (MODUS) wordt alleen lokaal op de subwoofer uitgevoerd.

AUTO ON/OFF (AUTOMATISCH AAN/UIT) selecteren:
Door AUTO ON/OFF (AUTOMATISCH AAN/UIT) te selecteren, schakelt de subwoofer automatisch vanuit de stand-bymodus in, wanneer een aangesloten tv wordt ingeschakeld op de DIGITAL AUDIO LINK-connector of wanneer een audiosignaal wordt toegepast op de cinch-aansluitingen LINE IN (RIGHT / LEFT / SUB/LFE).

Als beide connectoren tegelijkertijd worden gebruikt (ingeschakelde tv op DIGITAL AUDIO LINK, audiosignaalbron op LINE IN), heeft DIGITAL AUDIO LINK prioriteit. Als u de tv op DIGITAL AUDIO LINK in de stand-bymodus zet, schakelt de subwoofer automatisch over naar LINE IN.

Als de tv die op de subwoofer is aangesloten op DIGITAL AUDIO LINK in de stand-bymodus wordt gezet, of als er geen audiosignaal wordt toegepast op LINE IN, schakelt de subwoofer in de AUTO ON/OFF (AUTOMATISCH AAN/UIT)-modus automatisch uit na 10 minuten (stand-bymodus).

Wanneer aangesloten op LINE IN, kan de subwoofer automatisch worden ingeschakeld als we interferentiesignalen op de audiolijnen (LINE IN) hebben. Wanneer aangesloten op LINE IN, kan de subwoofer automatisch uitschakelen tijdens langere, zeer stille perioden. Verhoog in dit geval het volume.

ON (AAN) selecteren:
In de modus ON (AAN) schakelt de subwoofer automatisch uit na 4 uur (stand-bymodus), op voorwaarde dat de tv die op de subwoofer is aangesloten op DIGITAL AUDIO LINK in de stand-bymodus wordt gezet of er geen audiosignaal wordt toegepast op LINE IN.

PHASE-instellingen

Met de PHASE (FASE)-knop kunt u de fasering van de subwoofer instellen. De twee LED-indicatoren 0º en 180º geven de geselecteerde instelling aan.

Test beide waarden (0º en 180º) en selecteer degene waarmee u een duidelijkere basweergave waarneemt op uw luisterpositie.

Wanneer u de subwoofer via DIGITAL AUDIO LINK aansluit, wordt de fase ingesteld in de wizard voor geluidscomponenten (Instelling van de fasering) op de tv.

Als na het configureren van de subwoofer via de wizard voor geluidscomponenten de PHASE (FASE)-instelling lokaal wordt gewijzigd met de knop op de eerste subwoofer, verschijnt er een schermweergave met de gewijzigde waarden.

De SUBWOOFER GAIN aanpassen

Met de SUBWOOFER GAIN +/- (SUBWOOFER VERSTERKING +/-)-knoppen kunt u het basisbasvolume aanpassen. De drie LED-indicatoren -6 dB / 0 dB / +6dB geven het aangepaste volume aan.

Het aanpassingsbereik van -6 dB tot +6 dB kan worden gewijzigd in stappen van 1 dB. De bijbehorende LED licht op voor de waarden -6 dB, 0dB en +6dB. Voor tussenliggende waarden worden de LED's dienovereenkomstig gedimd.

Wanneer u de subwoofer via DIGITAL AUDIO LINK aansluit, wordt het subwoofervolume ingesteld in de wizard voor geluidscomponenten (Het luidsprekervolume aanpassen) op de tv.

Als na het configureren van de subwoofer via de wizard voor geluidscomponenten de SUBWOOFER GAIN (SUBWOOFER VERSTERKING)-instelling lokaal wordt gewijzigd met de knoppen op de eerste subwoofer, verschijnt er een schermweergave met de gewijzigde waarden.

De BASS EQ instellen

Wanneer u de BASS EQ (BAS EQ)-knop gebruikt, kunt u de laagste frequentiebereiken (20 Hz - 50 Hz) instellen voor basweergave om te worden verhoogd of verlaagd. De drie LED-indicatoren REDUCE (VERMINDEREN) / NORMAL (NORMAAL) / BOOST (VERSTERKEN) geven de geselecteerde instelling aan.

De instelling voor BASS EQ (BAS EQ) wordt alleen lokaal op de subwoofer uitgevoerd.

REDUCE (VERMINDEREN) selecteren:
Wanneer de subwoofer zich in de buurt van de hoek van de kamer bevindt, selecteert u de instelling REDUCE (VERMINDEREN) (-3 dB).

NORMAL (NORMAAL) selecteren:
Wanneer de subwoofer zich in de buurt van een muur bevindt, selecteert u de instelling NORMAL (NORMAAL) (0 dB).

BOOST (VERSTERKEN) selecteren:
Wanneer de subwoofer zich in de vrije ruimte bevindt, selecteert u de instelling BOOST (VERSTERKEN) (+3 dB).

De AANGESLOTEN LUIDSPREKERS instellen

Met de CONNECTED SPEAKERS (AANGESLOTEN LUIDSPREKERS)-knop selecteert u het luidsprekertype dat op de subwoofer is aangesloten. De drie LED-indicatoren SMALL (KLEIN) / MEDIUM (GEMIDDELD) / LARGE (GROOT) geven de geselecteerde instelling aan.

Afhankelijk van de instelling verandert de overgangsfrequentie voor de basrespons (klein = 160 Hz, gemiddeld = 110 Hz, groot = 80 Hz).

De instelling voor CONNECTED SPEAKERS (AANGESLOTEN LUIDSPREKERS) wordt alleen lokaal op de subwoofer uitgevoerd.

Voor bepaalde Loewe-luidsprekertypes wordt een compensatiecurve opgeslagen om een optimale audioweergave te bereiken.

Luidsprekertypes:
Klein: Loewe Satellite Speaker (art.nr. 66201xxx)
Gemiddeld: Loewe Speaker (art.nr. 56223xxx)
Groot: Loewe Stand Speaker (art.nr. 66202xxx)

Een lange druk (ongeveer 4 seconden) op de CONNECTED SPEAKERS (AANGESLOTEN LUIDSPREKERS)-knop schakelt de opgeslagen compensatiecurve uit. Dit biedt de mogelijkheid om andere soorten luidsprekers te gebruiken. De knipperende LED geeft aan dat de compensatiecurve is uitgeschakeld. De overgangsfrequentie kan worden gewijzigd zoals hierboven beschreven.

Om de compensatiecurve weer in te schakelen, houdt u de knop weer ingedrukt.

Configuratie van de subwoofer 300 (DIGITAL AUDIO LINK)

Na het inschakelen van de tv detecteert de wizard voor geluidscomponenten dat de subwoofer 300 voor het eerst is aangesloten op DIGITAL AUDIO LINK en geeft automatisch een schermmenu weer. Een 3.1-systeem wordt verondersteld als een configuratievoorbeeld.

Nadat de subwoofer 300 op de tv is geconfigureerd, zal er geen herhaalde automatische detectie plaatsvinden bij het opnieuw scheiden en aansluiten van de DIGITAL AUDIO LINK.

De configuratie kan worden geopend via Systeeminstellingen – Aansluitingen – Geluidscomponenten.

De eenmalige automatische detectie van de subwoofer 300 is afhankelijk van het Loewe-chassistype en de gebruikte softwareversie (vanaf chassistype SL3xx en softwareversie V3.x). Voor andere soorten chassis/softwareversies moet u de wizard voor geluidscomponenten handmatig aanroepen om het Luidsprekersysteem (DIGTAL AUDIO LINK) te selecteren. De volgorde en het uiterlijk van de menu-items kunnen verschillen van het hier beschreven geval.

Geluidsweergave via...

Ga verder naar de volgende stap.

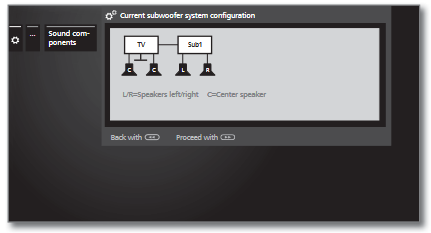

Huidige subwoofer systeemconfiguratie

De huidige configuratie van het subwoofersysteem 300 wordt weergegeven. Bij de eerste start worden alleen de gevonden subwoofers weergegeven. Wanneer de configuratie opnieuw wordt aangeroepen, worden de aangesloten luidsprekers weergegeven.

Ga verder met het aansluiten van de voorluidsprekers.

Sluit de voorluidsprekers aan

Selecteer TV of Subwoofersysteem 1. Geef hier aan of u de ingebouwde tv-luidsprekers of de externe luidsprekers die op de subwoofer 300 zijn aangesloten als voorluidsprekers wilt gebruiken.

Ga verder naar Tv-luidsprekers als centerluidspreker.

Tv-luidsprekers als centerluidspreker

Selecteer of u de tv-luidspreker als centerluidspreker wilt gebruiken,

Als u nee selecteert, zenden de voorluidsprekers ook de centerdelen van het geluid uit.

Ga verder naar de volgende stap.

Huidige subwoofer systeemconfiguratie

De configuratie van het subwoofersysteem 300 wordt weergegeven.

Ga verder naar Afstand tot de linker voorluidspreker.

De huidige configuratie van het subwoofersysteem 300 wordt weergegeven. Bij de eerste start worden alleen de gevonden subwoofers weergegeven. Wanneer de configuratie opnieuw wordt aangeroepen, worden de aangesloten luidsprekers weergegeven.

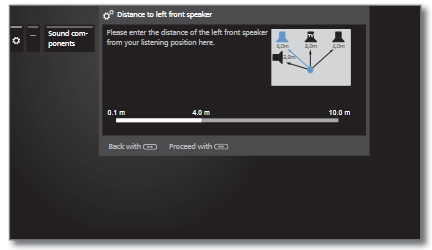

Afstand tot de linker voorluidspreker

Stel de afstand tussen de linker voorluidspreker en uw luisterpositie in stappen van 10 cm in.

Meet de afstanden van uw luisterpositie tot de voorluidsprekers en de centerluidspreker (indien gebruikt). Het systeem berekent hiervan de vertragingstijden voor de luidsprekersignalen, zodat deze de luisteraar tegelijkertijd bereiken.

Ga verder naar de respectievelijke andere luidsprekers (rechter voorluidspreker, centerluidspreker en subwoofer) en stel ook de afstand in. De geselecteerde luidspreker wordt blauw gekleurd.

Na het instellen van de afstand tot de subwoofer.

Ga verder naar Luidsprekerniveau aanpassen.

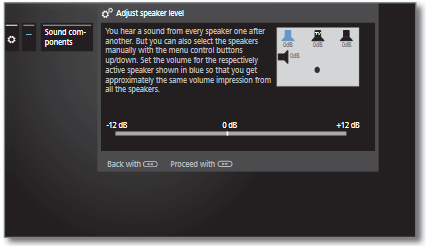

Luidsprekerniveau aanpassen

Pas het niveau voor de luidspreker aan.

Selecteer luidsprekers.
De geselecteerde luidspreker wordt blauw gekleurd.

Voor een evenwichtige audioweergave moeten alle luidsprekers op hetzelfde volumeniveau worden ingesteld. Op elke luidspreker wordt automatisch achter elkaar een ruissignaal weergegeven. Pas elke luidspreker aan zodat het waargenomen volume vanaf uw luisterpositie gelijk is.

Na het aanpassen van de laatste luidspreker.

Ga verder naar Subwooferfase.

Subwooferfase

Schakel over naar een zender met muziek of start het afspelen van muziek met een dvd-speler.

Test beide waarden (0º en 180º) en selecteer degene waarmee u een duidelijkere basweergave op uw luisterpositie waarneemt.

Terug: Einde wizard.
Dit beëindigt de wizard voor geluidscomponenten voor het aansluiten en instellen van een luidsprekersysteem.

Configuratie van de subwoofer 300 (LINE IN)

Configureer de wizard voor geluidscomponenten van de Loewe tv en geef aan dat u een subwoofer 300 gebruikt die via LINE IN van de tv is aangesloten op AUDIO OUT ⁽¹. Een 3.1-systeem wordt als configuratievoorbeeld gebruikt.

Wanneer de subwoofer 300 is aangesloten op AUDIO OUT ⁽¹ en u wilt terugkeren naar de selectie van tv-luidsprekers, haal dan de stekker van de subwoofer uit het stopcontact voordat u de tv-luidsprekers selecteert. Bij de AUDIO OUT-connector ⁽¹ kan het audiosignaal met een hoog volume worden uitgevoerd bij de selectie van tv-luidsprekers.

HOME: Roep de Home-weergave op.

Markeer Systeeminstellingen,
OK roep Systeeminstellingen op.

Selecteer Aansluitingen,
ga naar de volgende kolom.

Selecteer Geluidscomponenten,
ga naar de volgende kolom

Geluidsweergave via...

Selecteer Luidsprekersysteem (AUDIO OUT)
OK Bevestig selectie.

Ga door naar de volgende stap.

⁽¹ Gebruik voor tv-types zonder AUDIO OUT de HOOFDTELEFOON-connector.

Luidsprekers aansluiten

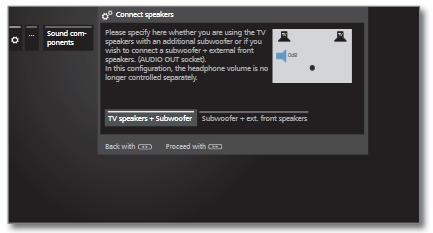

Selecteer TV-luidsprekers + Subwoofer of Subwoofer + ext. frontluidsprekers.

Geef hier aan of u de luidsprekers van de tv wilt bedienen met een extra subwoofer of een subwoofer met externe frontluidsprekers op de AUDIO OUT-aansluiting van de tv.

Ga verder met de juiste selectie.

TV-luidsprekers + Subwoofer

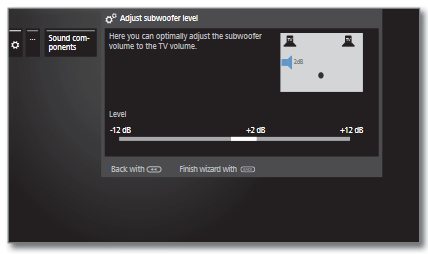

Subwooferniveau aanpassen

Pas het volume voor de subwoofer aan.

Terug: Einde van de wizard.
Dit beëindigt de wizard voor geluidscomponenten voor het aansluiten en instellen van een luidsprekersysteem.

Subwoofer + ext. frontluidsprekers

TV-luidsprekers als centerluidspreker

Selecteer ja als u de ingebouwde tv-luidsprekers als centerluidsprekers wilt gebruiken.
Als u hier nee selecteert, zenden de externe frontluidsprekers ook de centergeluidsdelen extra uit.

Ga door naar de volgende stap

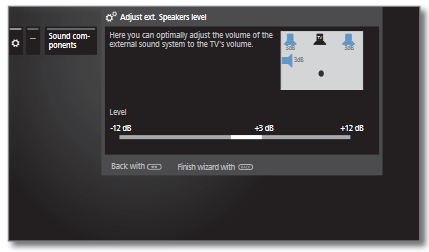

Ext. luidsprekerniveau aanpassen

Pas het volume van het externe geluidssysteem optimaal aan het tv-volume aan.

Een audio-breedbandsignaal wordt verzonden via de AUDIO OUT-aansluiting. Daarom varieert het niveau van de frontluidsprekers en de subwoofer uniform met de volume-instelling.

Terug: Einde van de wizard
Dit beëindigt de wizard voor geluidscomponenten voor het aansluiten en instellen van een luidsprekersysteem.

(1 De weergegeven schermafbeelding is slechts een voorbeeld. Afhankelijk van het apparaattype kunnen de beschikbare hardware-/softwarecomponenten verschillen.

Software-update

Software-update via DIGITAL AUDIO LINK

Als er een nieuwe versie van de subwoofer 300-software beschikbaar is tijdens een update van de tv-software, wordt deze ook bijgewerkt via de DIGITAL AUDIO LINK-interface. Raadpleeg de gebruiksaanwijzing van uw tv voor meer informatie over de software-update.

De softwareversie van de subwoofer 300 is toegankelijk op de tv via het menu TV-apparaat.

Tijdens de update mag u de subwoofer niet loskoppelen.

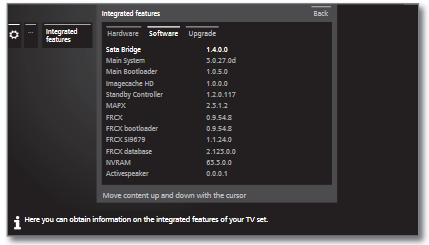

TV-apparaat oproepen

HOME: Roep de Home-weergave op.

Selecteer Systeeminstellingen

OK Roep Systeeminstellingen op.

Selecteer Extra's,
ga naar de volgende kolom.

Selecteer Geïntegreerde functies,
OK Roep Geïntegreerde functies op ⁽¹.

Selecteer categorie Software,
OK om deze te openen.

Scroll de inhoud indien nodig omhoog/omlaag.

Het item Actieve luidspreker geeft de softwareversie van de subwoofer 300 aan.

⁽¹ De weergegeven schermafbeelding is slechts een voorbeeld. Afhankelijk van het apparaattype kunnen de beschikbare hardware-/softwarecomponenten verschillen.

Specificaties

Bestelnummer	55201
Bedrijfstemperatuur [°C]	5... 35
Vochtigheid [%] (geen condensatie)	20... 80
Afmetingen [B x H x D in cm]	B 24,1 x H 25,8 x D 24,1
Gewicht [kg]	6,8 kg
Digitale uitgangstrappen	3
Principe	1-Weg basreflex, actief
Montage	1x bas 160 mm
Nominaal vermogen van subwooferkanaal [Watt]	150 (sinus) / 300 (muziek)
Nominaal vermogen van andere kanalen bij 4 Ohm [Watt]	75 (sinus) / 150 (muziek)
Netspanning [Volt 50/60 Hz]	220 - 240
Max. stroomverbruik [Watt]	370
Stand-by stroomverbruik [Watt]	< 0,40
Stroomverbruik Power OFF [Watt]	0
Basintensiteit [dB]	+/- 6
Frequentiebereik van subwoofer (akoestisch)	35 Hz – 250 Hz - 6dB
Frequentiebereik van andere kanalen	30 Hz – 20 kHz - 3dB
Impedantie van de luidsprekers bij de aansluitklemmen [Ohm]	4-8

Afvalverwerking

Kartonnen doos en verpakking

In overeenstemming met de nationale voorschriften met betrekking tot de verwijdering van verpakkingsmaterialen, betalen we een vergoeding aan geautoriseerde recyclers die verpakkingen van dealers ophalen. Niettemin raden we u aan om de originele kartonnen doos en de rest van de verpakkingsmaterialen te bewaren, zodat het apparaat indien nodig onder de veiligst mogelijke omstandigheden kan worden vervoerd.

Het apparaat

Let op: De EU-richtlijn 2002/96/EG regelt de correcte teruggave, behandeling en recycling van gebruikte elektronische apparaten. Oude elektronische apparaten moeten daarom apart worden ingeleverd. Gooi dit apparaat nooit bij het normale huisvuil! U kunt uw oude apparaat gratis inleveren bij aangewezen inzamelpunten of bij uw dealer als u een vergelijkbaar nieuw apparaat koopt. Aanvullende informatie over teruggave (ook voor niet-EU-landen) is verkrijgbaar bij uw plaatselijke gemeente.

Conformiteit / Verklaring van de fabrikant

Loewe Technologies verklaart hierbij dat dit product voldoet aan de essentiële eisen en andere relevante bepalingen van de momenteel geldende EU-richtlijnen.

U kunt de volledige conformiteitsverklaring vinden onder:
www.loewe.tv/int/my-loewe

Juridische details

Loewe Technologies GmbH
Gedrukt in Duitsland
Industriestrasse 11
Redactiedatum 04/16-1.0 TB/PS D-96317 Kronach
© Loewe Technologies GmbH, Kronach
www.loewe.tv

Alle rechten inclusief vertaling, technische wijzigingen en fouten voorbehouden.

Referenties

• Loewe Support - We helpen u graag verder

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Loewe Audiodesign Subwoofer 300 Handleiding

Beschikbare talen
