Ryobi JOBPLUS P570 - Handleiding voor Multi-Tool Kop
SPECIFIEKE VEILIGHEIDSREGELS
Om het risico op letsel te verminderen, moet de gebruiker deze handleiding, evenals de handleiding voor de motorhandgreep en, indien van toepassing, de batterij en oplader, voor gebruik lezen en begrijpen. Zorg voor compatibiliteit en een correcte pasvorm van de kop en de motorhandgreep voor gebruik.
- Houd het elektrisch gereedschap vast aan de geïsoleerde oppervlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading of de eigen kabel. Contact van het snijaccessoire met een "stroomvoerende" draad kan blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
- Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werk met de hand of tegen uw lichaam maakt het onstabiel en kan leiden tot verlies van controle.
PRODUCTSPECIFICATIES
Snelheid 0-20.000 oscillaties per min.
PAKKETLIJST
Multi-Tool Kop, Segmentzaagblad, Universeel Blad, Detail Schuurplateau, 60 Korrel Schuurpapier, 80 Korrel Schuurpapier (3), 120 Korrel Schuurpapier, Inbussleutel en Adapter
TOEPASSINGEN
| Type Accessoire | Toepassingen | |
 | Segmentzaagblad | Vlak zagen in hout en gipsplaat |
 | Universeel blad | Recht zagen in hout, plastic en dunne metalen |
 | Detail schuurplateau | Schuren in hoeken en andere moeilijk bereikbare plaatsen |
 | Schuurpapier | Schuurpapier in korrel 60 (1), korrel 80 (3) en korrel 120 (1) wordt meegeleverd voor schuren in verschillende toepassingen |
 | Adapter | Installeer de adapter met de D-zijde naar buiten voor gebruik met Dremel ® accessoires en met de B-zijde naar buiten voor gebruik met BOSCH ® accessoires. |
KOP INSTALLEREN

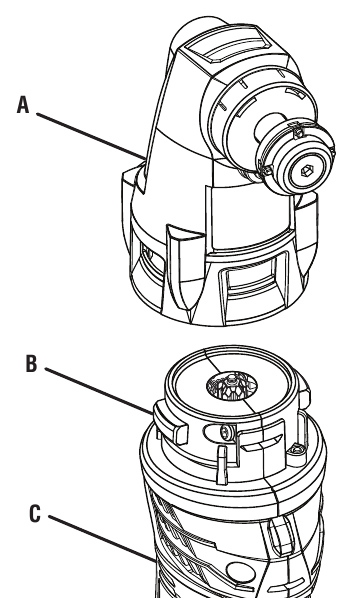

A - Multi-tool kop
B - Vergrendelingen
C - Motorhandgreep
- Verwijder de batterij uit de motorhandgreep of ontkoppel de stroomtoevoer.
- Plaats de kop op de motorhandgreep en duw totdat de vergrendelingen in de juiste positie klikken. Trek aan de kop om er zeker van te zijn dat deze goed is geïnstalleerd voordat u verder gaat.
OPMERKING: De kop kan in een hoek van 90° worden geïnstalleerd om het beste aan uw toepassingsbehoeften te voldoen.
ACCESSOIRES INSTALLEREN

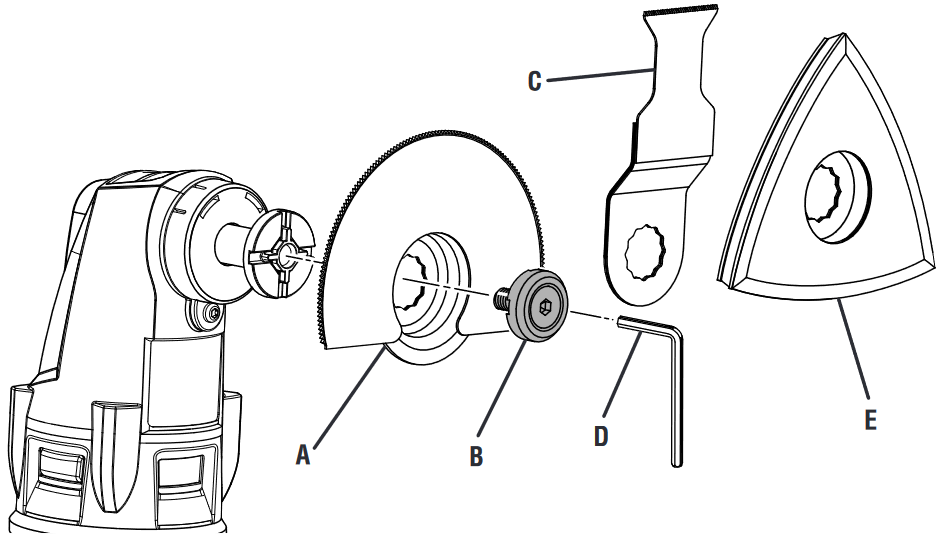

A - Segmentzaagblad
B - Schroef- en ringconstructie
C - Universeel blad
D - Inbussleutel
E - Detail schuurplateau

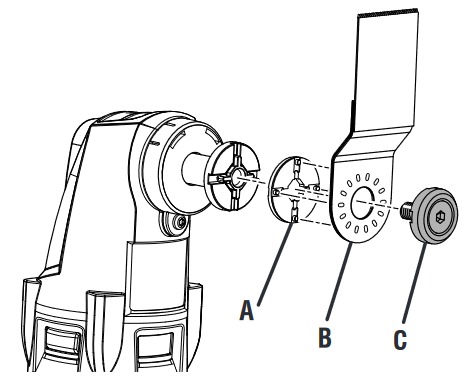

A - Adapter
B - Bosch of Dremel accessoire
C - Schroef- en ringconstructie
- Verwijder de batterij uit de motorhandgreep of ontkoppel de stroomtoevoer.
- Draai met de meegeleverde inbussleutel de schroef tegen de klok in. Verwijder de schroef- en ringconstructie en leg deze opzij.
- Plaats het gewenste accessoire op de kop zodat de openingen op het accessoire op de verhoogde delen van de kop passen. Plaats de schroef en ring terug en draai ze stevig vast.
OPMERKING: Sommige Fein® accessoires passen ook op deze kop zonder het gebruik van adapters. Wanneer u Fein accessoires gebruikt, volg dan altijd de instructies voor dat accessoire, naast alle instructies voor dit product.
- Er wordt een adapter meegeleverd om het gebruik van BOSCH ® en Dremel ® accessoires met de motorhandgreep mogelijk te maken. Wanneer u deze accessoires gebruikt, installeert u eerst de adapter en vervolgens het accessoire. De adapter moet worden geïnstalleerd met de B-zijde naar buiten voor gebruik met BOSCH ® accessoires en met de D-zijde naar buiten voor gebruik met Dremel ® accessoires. Gebruik de adapter alleen bij het gebruik van deze accessoires.
OPMERKING: Wanneer u Bosch- of Dremel-accessoires gebruikt, volg dan altijd de instructies voor dat accessoire, naast alle instructies voor dit product.
Draag geen losse kleding of sieraden bij het bedienen van het gereedschap. Ze kunnen vast komen te zitten in bewegende onderdelen en ernstig letsel veroorzaken. Houd de kop uit de buurt van gereedschap en werkgebied. Haar kan in het gereedschap worden getrokken en ernstig letsel veroorzaken.
Niet-vastgezet werk kan naar de bediener worden geslingerd en letsel veroorzaken.

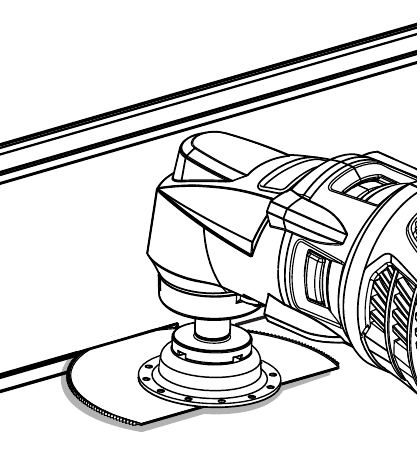

ZAGEN
- Houd de zaag stevig voor u en duidelijk uit de buurt van u vast. Zorg ervoor dat het blad vrij is van vreemd materiaal.
- Markeer de zaaglijn duidelijk.
- Druk de schakelaar in om de zaagactie te starten. Laat het blad op volle snelheid komen en beweeg het blad vervolgens in het werkstuk.
- Om te zagen, houdt u de tanden van het blad in het werkoppervlak en beweegt u de achterkant van het gereedschap langzaam in een constante zijwaartse beweging.
OPMERKING: Als de lijn en de tekst op het blad er wazig uitzien tijdens gebruik, gebruikt u de juiste hoeveelheid druk. Als ze helder worden, gebruikt u te veel kracht.
LET OP: Forceer niet. Gebruik alleen voldoende druk om de zaag te laten zagen. Laat het blad en de zaag het werk doen. Het gebruik van overmatige druk veroorzaakt sterke trillingen aan het gereedschap, wat kan resulteren in gebroken bladen en voortijdige slijtage van de motor van het gereedschap.
Houd uw handen uit de buurt van de bladen. Reik niet onder het werk of om het blad heen terwijl het blad beweegt. Probeer geen afgesneden materiaal te verwijderen wanneer het blad beweegt.
SCHUURPAPIERSELECTIE
Het selecteren van de juiste korrelgrootte en het type schuurpapier is een uiterst belangrijke stap om een hoogwaardige geschuurde afwerking te bereiken. Aluminiumoxide, siliciumcarbide en andere synthetische schuurmiddelen zijn het beste voor machinaal schuren. Natuurlijke schuurmiddelen, zoals vuursteen en granaat, zijn te zacht voor economisch gebruik bij machinaal schuren.
In het algemeen verwijdert een grove korrel het meeste materiaal en produceert een fijnere korrel de beste afwerking bij alle schuurwerkzaamheden. De conditie van het te schuren oppervlak bepaalt welke korrel het werk zal doen. Als het oppervlak ruw is, begin dan met een grove korrel en schuur totdat het oppervlak uniform is. Een medium korrel kan vervolgens worden gebruikt om krassen te verwijderen die zijn achtergelaten door de grovere korrel en een fijnere korrel die wordt gebruikt voor de afwerking van het oppervlak. Blijf altijd schuren met elke korrel totdat het oppervlak uniform is.

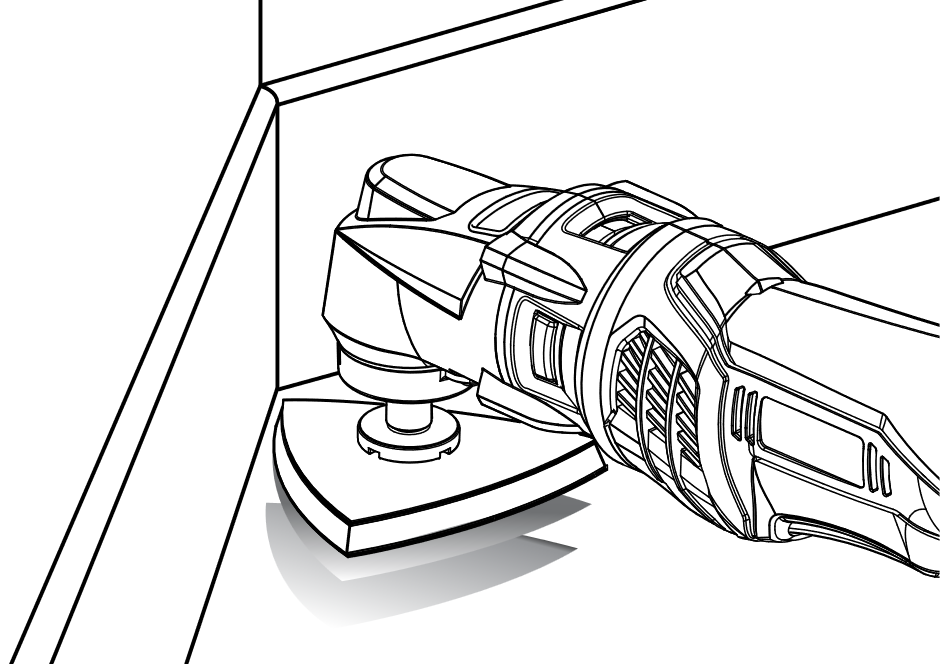

SCHUREN
Houd de schuurmachine voor u en uit de buurt van u vast en houd deze uit de buurt van het werkstuk. Start de schuurmachine en laat de motor opbouwen tot zijn maximale snelheid, en laat hem dan geleidelijk op het werkstuk zakken met een lichte voorwaartse beweging. Beweeg de schuurmachine langzaam over het werkstuk met behulp van voorwaartse en achterwaartse of zijwaartse bewegingen. Na voltooiing van het schuurproces, verwijder de schuurmachine altijd van het werkstuk voordat u deze uitschakelt.
Forceer niet. Het gewicht van het apparaat levert voldoende druk, dus laat het schuurpapier en de schuurmachine het werk doen. Het toepassen van extra druk vertraagt alleen de motor, verslijt het schuurpapier snel en vermindert de schuursnelheid aanzienlijk. Overmatige druk zal de motor overbelasten, wat mogelijk schade door oververhitting van de motor kan veroorzaken en kan resulteren in minderwaardig werk. Elke afwerking of hars op hout kan zachter worden door de wrijvingswarmte. Laat het schuren niet te lang op één plek toe, omdat de snelle werking van de schuurmachine te veel materiaal kan verwijderen, waardoor het oppervlak ongelijk wordt.
