Ryobi DP103L - 10 in. DRILL PRESS Handleiding

ALGEMENE VEILIGHEIDSREGELS

Lees en begrijp alle instructies. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig persoonlijk letsel.

LEES ALLE INSTRUCTIES

• KEN UW ELEKTRISCH GEREEDSCHAP. Lees de gebruikershandleiding zorgvuldig door. Leer de toepassingen en beperkingen kennen, evenals de specifieke potentiële gevaren die aan dit gereedschap zijn verbonden.
• BESCHERM U TEGEN ELEKTRISCHE SCHOKKEN DOOR LICHAMELIJK CONTACT MET GEAARDE OPPERVLAKKEN TE VOORKOMEN. Bijvoorbeeld: leidingen, radiatoren, fornuizen, koelkasten, enz.
• HOUD BESCHERMKAPPEN OP HUN PLAATS en in goede staat.
• VERWIJDER STELSLEUTELS EN MOERSLEUTELS. Maak er een gewoonte van om te controleren of sleutels en stelsleutels uit het gereedschap zijn verwijderd voordat u het inschakelt.
• HOUD HET WERKGEBIED SCHOON. Rommelige gebieden en werkbanken nodigen uit tot ongelukken. NIET gereedschap of stukken hout op het gereedschap laten liggen terwijl het in werking is.
• NIET GEBRUIKEN IN GEVAARLIJKE OMGEVINGEN. Gebruik geen elektrisch gereedschap op vochtige of natte locaties en stel het niet bloot aan regen. Zorg voor een goede verlichting van de werkplek.
• HOUD KINDEREN EN BEZOEKERS OP AFSTAND. Alle bezoekers moeten een veiligheidsbril dragen en op veilige afstand van het werkgebied worden gehouden. Laat bezoekers tijdens het gebruik geen contact maken met het gereedschap of het verlengsnoer.
• MAAK DE WERKPLAATS KINDERVEILIG met hangsloten, hoofdschakelaars of door startonderbrekers te verwijderen.
• FORCEER HET GEREEDSCHAP NIET. Het zal het werk beter en veiliger doen met de voedingssnelheid waarvoor het is ontworpen.
• GEBRUIK HET JUISTE GEREEDSCHAP. Forceer het gereedschap of hulpstuk niet om een klus te klaren waarvoor het niet is ontworpen.
• GEBRUIK HET JUISTE VERLENGSNOER. Zorg ervoor dat uw verlengsnoer in goede staat is. Gebruik alleen een snoer dat zwaar genoeg is om de stroom te voeren die uw product verbruikt. Een te dun snoer veroorzaakt een spanningsval in de leiding, wat resulteert in vermogensverlies en oververhitting. Een draaddikte (A.W.G.) van minimaal 16 wordt aanbevolen voor een verlengsnoer van 50 voet of minder. Gebruik in geval van twijfel de volgende dikkere draad. Hoe kleiner het draadnummer, hoe dikker het snoer.
• KLEED U CORRECT. Draag geen losse kleding, stropdassen of sieraden. Ze kunnen vast komen te zitten en u in bewegende delen trekken. Draag ook een beschermende haardekking om lang haar in te sluiten.
• DRAAG ALTIJD OOGBESCHERMING MET ZIJSCHILDEN DIE GEMARKEERD ZIJN OM TE VOLDOEN AAN ANSI Z87.1 BIJ HET GEBRUIK VAN DIT PRODUCT.
• ZET HET WERKSTUK VAST. Gebruik indien mogelijk klemmen of een bankschroef om het werkstuk vast te houden, dit is veiliger dan het gebruik van uw hand en maakt beide handen vrij om het gereedschap te bedienen.
• REIK NIET TE VER. Zorg te allen tijde voor een goede basis en evenwicht.
• ONDERHOUD GEREEDSCHAP MET ZORG. Houd gereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en vervangen van accessoires.
• KOPPEL GEREEDSCHAP LOS. Wanneer ze niet in gebruik zijn, voor onderhoud of bij het vervangen van hulpstukken, messen, bits, frezen, enz., moet al het gereedschap worden losgekoppeld van de stroombron.
• VERMIJD PER ONGELUK STARTEN. Zorg ervoor dat de schakelaar uit staat wanneer u een gereedschap aansluit.
• GEBRUIK AANBEVOLEN ACCESSOIRES. Raadpleeg de gebruikershandleiding voor aanbevolen accessoires. Het gebruik van onjuiste accessoires kan leiden tot letsel.
• STA NOOIT OP HET GEREEDSCHAP. Er kan ernstig letsel ontstaan als het gereedschap kantelt.
• CONTROLEER BESCHADIGDE ONDERDELEN. Vóór verder gebruik van het gereedschap moet een beschermkap of ander onderdeel dat beschadigd is, zorgvuldig worden gecontroleerd om te bepalen of het goed functioneert en zijn beoogde functie uitoefent. Controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en alle andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is, moet correct worden gerepareerd of vervangen door een erkend servicecentrum om het risico op persoonlijk letsel te voorkomen.
• GEBRUIK DE JUISTE AANVOERRICHTING. Voer het werkstuk alleen in een mes, frees of schuurschijf tegen de draairichting van het mes, de frees of de schuurschijf in.
• LAAT HET GEREEDSCHAP NOOIT ONBEHEERD ACHTER. SCHAKEL DE STROOM UIT. Verlaat het gereedschap niet voordat het volledig tot stilstand is gekomen.
• BESCHERM UW LONGEN. Draag een gezichtsmasker of stofmasker als de snijbewerking stoffig is.
• BESCHERM UW GEHOOR. Draag gehoorbescherming tijdens langdurig gebruik.
• MISBRUIK HET SNOER NIET. Draag het gereedschap nooit aan het snoer en trek er niet aan om het uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
• GEBRUIK VERLENGSNOEREN VOOR BUITEN. Wanneer het gereedschap buiten wordt gebruikt, gebruik dan alleen verlengsnoeren met een goedgekeurde aardingsaansluiting die bedoeld zijn voor gebruik buitenshuis en als zodanig zijn gemarkeerd.
• BLIJF ALERT EN OEFEN CONTROLE UIT. Let op wat u doet en gebruik uw gezond verstand. Gebruik het gereedschap niet als u moe bent. Haast u niet.
• GEBRUIK HET GEREEDSCHAP NIET ALS DE SCHAKELAAR HET NIET IN- EN UITSCHAKELT. Laat defecte schakelaars vervangen door een erkend servicecentrum.
• SCHAKEL ALTIJD DE SCHAKELAAR UIT voordat u de stekker uit het stopcontact haalt om onbedoeld starten te voorkomen.
• NOOIT GEBRUIKEN IN EEN EXPLOSIEVE ATMOSFEER. Normale vonkvorming van de motor kan dampen ontsteken.
• INSPECTEER GEREEDSCHAPSNOEREN PERIODIEK. Laat deze bij beschadiging repareren door een gekwalificeerde servicemonteur bij een erkende servicefaciliteit. De geleider met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen, is de aardgeleider van de apparatuur. Als reparatie of vervanging van het elektriciteitssnoer of de stekker noodzakelijk is, sluit de aardgeleider van de apparatuur niet aan op een stroomvoerende aansluiting. Repareer of vervang een beschadigd of versleten snoer onmiddellijk. Blijf voortdurend op de hoogte van de locatie van het snoer en houd het goed uit de buurt van het roterende mes.
• INSPECTEER VERLENGSNOEREN PERIODIEK en vervang ze bij beschadiging.
• AARD ALLE GEREEDSCHAPPEN. Als het gereedschap is uitgerust met een 3-polige stekker, moet deze in een 3-gaats stopcontact worden gestoken.
• GEBRUIK ALLEEN DE JUISTE ELEKTRISCHE APPARATUUR: 3-draads verlengsnoeren met 3-polige aardingsstekkers en 3-polige stopcontacten die de stekker van het gereedschap accepteren.
• HOUD HET GEREEDSCHAP DROOG, SCHOON EN VRIJ VAN OLIE EN VET. Gebruik altijd een schone doek bij het schoonmaken. Gebruik nooit remvloeistoffen, benzine, producten op basis van petroleum of oplosmiddelen om het gereedschap schoon te maken.
• START NOOIT EEN GEREEDSCHAP ALS EEN DRAAIEND ONDERDEEL IN CONTACT IS MET HET WERKSTUK.
• GEBRUIK EEN GEREEDSCHAP NIET ONDER INVLOED VAN DRUGS, ALCOHOL OF ENIGE MEDICATIE.
• GEBRUIK BIJ ONDERHOUD alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar veroorzaken of productschade veroorzaken.
• GEBRUIK ALLEEN AANBEVOLEN ACCESSOIRES die in deze handleiding of addenda worden vermeld. Het gebruik van accessoires die niet worden vermeld, kan het risico op persoonlijk letsel veroorzaken. Instructies voor veilig gebruik van accessoires zijn bij de accessoire inbegrepen.

SPECIFIEKE VEILIGHEIDSREGELS

• HOUD BITS SCHOON EN SCHERP. Scherpe bits minimaliseren vastlopen. Vuile en botte bits kunnen een verkeerde uitlijning van het materiaal en mogelijk letsel aan de gebruiker veroorzaken.
• HOUD HANDEN WEG VAN HET WERKGEBIED. Houd uw handen uit de buurt van de bit. Houd losse kleding, sieraden, lang haar, enz. uit de buurt, die verstrikt kunnen raken in de bit.

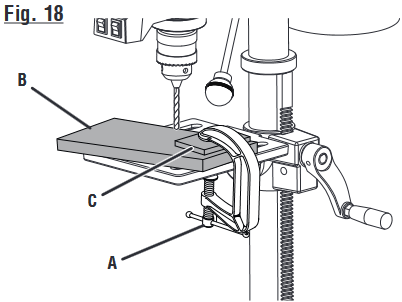

• KLEM HET WERKSTUK ALTIJD VAST OF STUT HET TEGEN DE KOLOM OM ROTATIE TE VOORKOMEN. Gebruik nooit uw hand om het object vast te houden tijdens het boren.
• GEBRUIK DE AANBEVOLEN SNELHEID VOOR BOORACCESSOIRES EN WERKSTUKMATERIAAL.
• ZORG ERVOOR DAT DE BOORBIT OF HET SNIJGEREEDSCHAP VEILIG IS VASTGEZET IN DE BOORKOP.

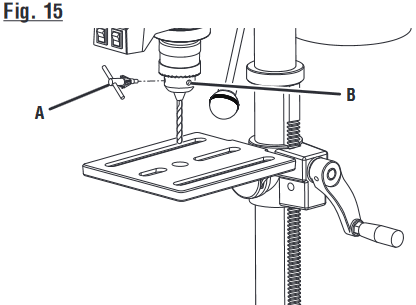

• ZORG ERVOOR DAT DE BOORKOPSLEUTEL IS VERWIJDERD uit de boorkop voordat u deze op de stroombron aansluit of de stroom INSCHAKELT.
• STEL DE TAFEL OF DIEPTEAANSLAG AF OM TE VOORKOMEN DAT U IN DE TAFEL BOORT. Schakel de stroom uit, verwijder de boor en maak de tafel schoon voordat u de machine verlaat.
• VERMIJD DIRECTE BLOOTSTELLING AAN DE OGEN bij gebruik van de lasergeleider.
• ZORG ER ALTIJD VOOR DAT DE LASERSTRAAL IS GERICHT OP EEN OPPERVLAK ZONDER REFLECTERENDE EIGENSCHAPPEN. Glanzende reflecterende materialen zijn niet geschikt voor lasergebruik.
• PLAATS UW VINGERS NOOIT IN EEN POSITIE WAAR ZE IN CONTACT KUNNEN KOMEN MET DE BOOR of ander snijgereedschap als het werkstuk onverwachts verschuift.
• VOER NOOIT EEN BEDIENING UIT door de kop of tafel ten opzichte van elkaar te bewegen. Schakel de motorschakelaar niet IN of start geen enkele bediening voordat u controleert of de vergrendelingshendel van de kop en tafelsteun stevig vastgeklemd is aan de kolom en of de kraag van de kop en tafelsteun correct zijn gepositioneerd.
• VOORDAT U DE STROOMSCHAKELAAR INSCHAKELT, MOET U ERVOOR ZORGEN DAT DE RIEMBESCHERMING OMLAAG IS EN DE BOORKOP CORRECT IS GEÏNSTALLEERD.
• VERGRENDEL DE MOTORSCHAKELAAR UIT WANNEER U DE BOORMACHINE VERLAAT. Voer geen lay-out-, montage- of instelwerkzaamheden op de tafel uit terwijl het snijgereedschap draait, ingeschakeld is of is aangesloten op een stroombron.
• ALS HET NETSNOER BESCHADIGD IS, mag het alleen worden vervangen door de fabrikant of door een erkend servicecentrum om risico's te vermijden.
• BEWAAR DEZE INSTRUCTIES. Raadpleeg ze regelmatig en gebruik ze om andere gebruikers te instrueren. Als u dit gereedschap aan iemand uitleent, leen hem dan ook deze instructies.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.

SYMBOOL	SIGNAAL	BETEKENIS
	DANGER:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WARNING:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	CAUTION:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
	NOTICE:	(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar geen betrekking heeft op potentieel letsel (bijv. berichten met betrekking tot schade aan eigendommen).

Sommige van de volgende symbolen kunnen op dit gereedschap worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat het gereedschap beter en veiliger te bedienen.

SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Geeft een potentieel risico op persoonlijk letsel aan.
	Read Operator's Manual (Lees de bedieningshandleiding)	Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Eye Protection (Oogbescherming)	Draag altijd een oogbescherming met zijschermen die gemarkeerd zijn om te voldoen aan ANSI Z87.1.
	Wet Conditions Alert (Waarschuwing voor natte omstandigheden)	Niet blootstellen aan regen of gebruiken in vochtige omgevingen.
V	Volts	Voltage (Spanning)
A	Amperes	Current (Stroom)
Hz	Hertz	Frequency (cycles per second) (Frequentie (cycli per seconde))
W	Watt	Power (Vermogen)
min	Minutes (Minuten)	Time (Tijd)
	Alternating Current (Wisselstroom)	Type of current (Soort stroom)
no	No Load Speed (Onbelast toerental)	Rotational speed, at no load (Rotatiesnelheid, zonder belasting)
.../min	Per Minute (Per minuut)	Revolutions, strokes, surface speed, orbits etc., per minute (Omwentelingen, slagen, oppervlaktesnelheid, banen enz., per minuut)

ELEKTRISCH

VERLENGKABELS

Gebruik alleen 3-draads verlengkabels met 3-polige geaarde stekkers en 3-polige stopcontacten die geschikt zijn voor de stekker van het gereedschap. Wanneer u een elektrisch gereedschap op een aanzienlijke afstand van de stroombron gebruikt, gebruik dan een verlengkabel die zwaar genoeg is om de stroom te geleiden die het gereedschap zal verbruiken. Een te dunne verlengkabel veroorzaakt een spanningsval, wat resulteert in een vermogensverlies en oververhitting van de motor. Gebruik de onderstaande tabel om de minimale draaddikte te bepalen die vereist is in een verlengkabel. Er mogen alleen ronde kabels met mantel worden gebruikt die zijn vermeld door Underwriter's Laboratories (UL).

**Ampere rating (on tool faceplate) (**Ampère-waarde (op het typeplaatje van het gereedschap))

Cord Length (Kabellengte)	Wire Size (A.W.G.) (Draaddikte (A.W.G.))
	0-2.0	2.1-3.4	3.5-5.0	5.1-7.0	7.1-12.0	12.1-16.0
25'	16	16	16	16	14	14
50'	16	16	16	14	14	12
100'	16	16	14	12	10	—

**Used on 12 gauge - 20 amp circuit. (**Gebruikt op 12 gauge - 20 ampère circuit.)

NOTE: AWG = American Wire Gauge (OPMERKING: AWG = American Wire Gauge)

Wanneer u met het gereedschap buitenshuis werkt, gebruik dan een verlengkabel die is ontworpen voor buitengebruik. Dit wordt aangegeven met de letters "W-A" of "W" op de kabelmantel.
Inspecteer een verlengkabel voordat u deze gebruikt op losse of blootliggende draden en beschadigde of versleten isolatie.

Houd de verlengkabel uit de buurt van het werkgebied. Plaats de kabel zo dat deze niet vast komt te zitten aan hout, gereedschap of andere obstakels terwijl u met een elektrisch gereedschap werkt. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.

Controleer de verlengkabels voor elk gebruik. Vervang beschadigde kabels onmiddellijk. Gebruik nooit gereedschap met een beschadigde kabel, omdat het aanraken van het beschadigde gebied een elektrische schok kan veroorzaken met ernstig letsel tot gevolg.

ELEKTRISCHE AANSLUITING

Dit gereedschap wordt aangedreven door een nauwkeurig gebouwde elektromotor. Het moet worden aangesloten op een voeding van 120 volt, alleen wisselstroom (normale huisstroom), 60 Hz. Gebruik dit gereedschap niet op gelijkstroom (DC). Een aanzienlijke spanningsval veroorzaakt een vermogensverlies en de motor raakt oververhit. Als het gereedschap niet werkt wanneer het in een stopcontact wordt gestoken, controleer dan de voeding.

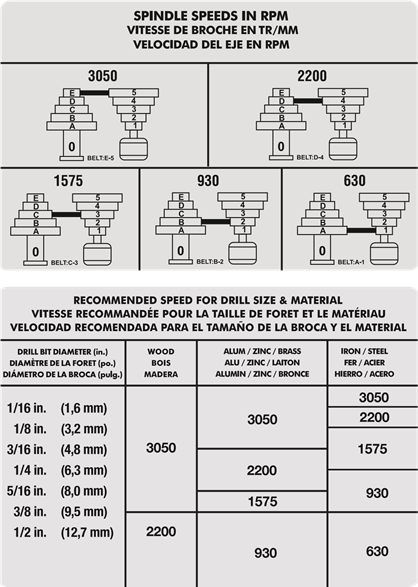

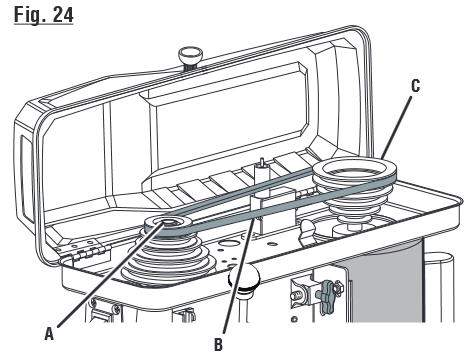

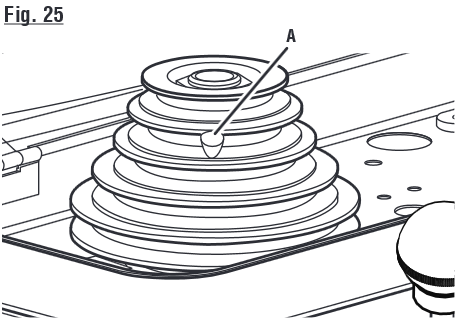

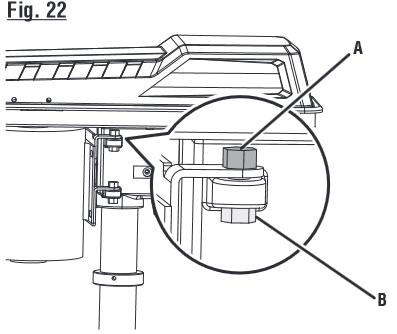

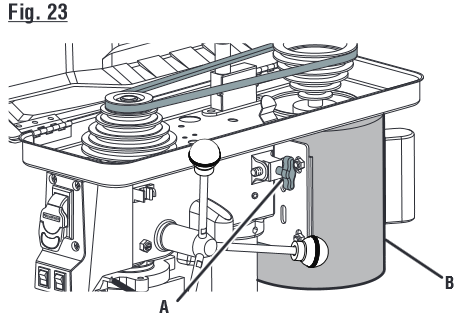

SNELHEID EN BEDRADING

Het onbelaste toerental van dit gereedschap is ongeveer 3.050 tpm. Deze snelheid is niet constant en neemt af onder belasting of bij lagere spanning. Voor spanning is de bedrading in een werkplaats net zo belangrijk als het vermogen van de motor. Een lijn die alleen bedoeld is voor verlichting, kan een elektromotor niet goed geleiden. Draad die dik genoeg is voor een korte afstand, zal te dun zijn voor een grotere afstand. Een lijn die één elektrisch gereedschap kan ondersteunen, is mogelijk niet in staat om twee of drie gereedschappen te ondersteunen.

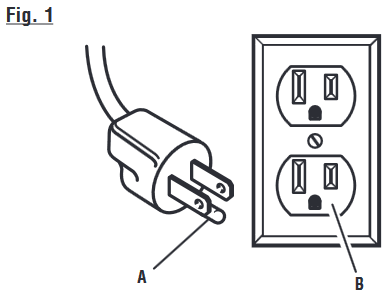

AARDINGSINSTRUCTIES

1. Grounding pin (Aardingspen)
2. 120V grounded outlet (120V geaard stopcontact)

In het geval van een storing of defect, biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Dit gereedschap is uitgerust met een elektrisch snoer met een aardgeleider en een aardingsstekker. De stekker moet in een passend stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

Wijzig de meegeleverde stekker niet. Als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien. Een onjuiste aansluiting van de aardgeleider kan leiden tot een risico op elektrische schokken. De geleider met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen is de aardgeleider. Als reparatie of vervanging van het elektrische snoer of de stekker noodzakelijk is, sluit de aardgeleider dan niet aan op een stroomvoerende aansluiting.

Neem contact op met een gekwalificeerde elektricien of servicepersoneel als de aardingsinstructies niet volledig worden begrepen, of als u twijfelt of het gereedschap correct is geaard. Repareer of vervang een beschadigd of versleten snoer onmiddellijk.

Dit gereedschap is bedoeld voor gebruik op een circuit dat een stopcontact heeft zoals weergegeven in Afbeelding 1. Het heeft ook een aardingspen zoals weergegeven.

WOORDENLIJST

Anti-Kickback Pawls (radial arm and table saws) (Terugslagbeveiliging (radiaalzaag en tafelzaag))
Een apparaat dat, wanneer correct geïnstalleerd en onderhouden, is ontworpen om te voorkomen dat het werkstuk tijdens een zaagbewerking naar de voorkant van de zaag wordt teruggeslagen.

Arbor (As)
De as waarop een zaagblad of snijgereedschap is gemonteerd.

Bevel Cut (Schuine snede)
Een snijbewerking die wordt uitgevoerd met het zaagblad in een andere hoek dan 90° ten opzichte van het tafeloppervlak.

Chamfer (Afschuining)
Een snede waarbij een wig uit een blok wordt verwijderd, zodat het uiteinde (of een deel van het uiteinde) onder een hoek staat in plaats van 90°.

Compound Cut (Samengestelde snede)
Een dwarssnede gemaakt met zowel een verstek- als een schuine hoek.

Cross Cut (Dwarssnede)
Een snij- of vormbewerking die over de nerf of de breedte van het werkstuk wordt uitgevoerd.

Cutter Head (planers and jointer planers) (Messenkop (schaafmachines en vlakbank))
Een roterende messenkop met verstelbare messen. De messen verwijderen materiaal van het werkstuk.

Dado Cut (table saws and compound sliding miter saws) (Groefsnede (tafelzagen en samengestelde afkortzaag))
Een niet-doorlopende snede die een vierkante, 3-zijdige inkeping of trog in het werkstuk produceert.

Featherboard (table saws) (Veerplank (tafelzagen))
Een apparaat dat wordt gebruikt om het werkstuk te helpen controleren door het veilig tegen de tafel of geleider te geleiden tijdens een zaagbewerking.

FPM or SPM
Feet per minute (or strokes per minute), used in reference to blade movement. (Voet per minuut (of slagen per minuut), gebruikt met betrekking tot zaagbladbeweging.)

Freehand (Vrij uit de hand)
Een snede uitvoeren zonder dat het werkstuk wordt geleid door een geleider, verstekgeleider of andere hulpmiddelen.

Gum (Hars)
Een kleverig, op sap gebaseerd residu van houtproducten.

Heel (Hiel)
Uitlijning van het zaagblad met de geleider.

Kerf (Zaagsnede)
Het materiaal dat door het zaagblad wordt verwijderd in een doorlopende snede of de sleuf die door het zaagblad wordt geproduceerd in een niet-doorlopende of gedeeltelijke snede.

Kickback (Terugslag)
Een gevaar dat kan optreden wanneer het zaagblad vastloopt of afslaat, waardoor het werkstuk in de richting van het draaiende zaagblad wordt geslingerd.

Miter Cut (Versteksnede)
Een snijbewerking die wordt uitgevoerd met het werkstuk in een andere hoek dan 90° ten opzichte van het zaagblad.

Non-Through Cuts (table saws and compound sliding miter saws) (Niet-doorlopende sneden (tafelzagen en samengestelde afkortzaag))
Elke snijbewerking waarbij het zaagblad niet volledig door de dikte van het werkstuk gaat. Dit is een snede waarbij het zaagblad het werkstuk niet in twee stukken snijdt.

Pilot Hole (drill presses and scroll saws) (Pilotgat (kolomboormachines en decoupeerzagen))
Een klein gat dat in een werkstuk wordt geboord en dat dient als geleider voor het nauwkeurig boren van grote gaten of voor het inbrengen van een decoupeerzaagblad.

Push Blocks (jointer planers) (Duwblokken (vlakbank))
Apparaat dat wordt gebruikt om het werkstuk over de messenkop van de vlakbank te voeren tijdens een bewerking. Dit hulpmiddel helpt de handen van de bediener uit de buurt van de messenkop te houden.

Push Blocks and Push Sticks (table saws) (Duwblokken en duwstokken (tafelzagen))
Apparaten die worden gebruikt om het werkstuk tijdens het snijden door het zaagblad te voeren. Gebruik altijd een duwstok (geen duwblok) bij het maken van een smalle zaagsnede zonder mal of soortgelijk snijhulpmiddel. Een duwblok kan worden gebruikt voor smalle zaagsneden, als een mal of soortgelijk snijhulpmiddel wordt gebruikt. Deze hulpmiddelen helpen de handen van de bediener uit de buurt van het zaagblad te houden.

Rabbet (Sponning)
Een niet-doorlopende snede die op het uiteinde of de rand van het werkstuk is geplaatst en die een vierkante, tweezijdige inkeping of trog in het werkstuk produceert.

Resaw (table saws and band saws) (Doorzagen (tafelzagen en lintzagen))
Een snijbewerking om de dikte van het werkstuk te verminderen om dunnere stukken te maken.

Resin (Hars)
Een kleverige, op sap gebaseerde stof die is uitgehard.

Revolutions Per Minute (RPM) (Omwentelingen per minuut (RPM))
Het aantal omwentelingen dat een draaiend object in één minuut voltooit.

Ripping or Rip Cut (table saws) (Zagen in de lengte (tafelzagen))
Een snijbewerking langs de lengte van het werkstuk en meestal in de richting van de nerf.

Riving Knife/Spreader/Splitter (table saws) (Spleetmes/spreider/splitter (tafelzagen))
Een metalen stuk, iets dunner dan het zaagblad, dat helpt om de zaagsnede open te houden en ook helpt om terugslag te voorkomen.

Saw Blade Path (Zaagpad)
Het gebied boven, onder, achter of voor het zaagblad. Zoals het van toepassing is op het werkstuk, dat gebied dat door het zaagblad zal worden of is gesneden.

Snipe (planers) (Schaafslag (schaafmachines))
Verlaging aan beide uiteinden van een werkstuk gemaakt door messen wanneer het werkstuk niet goed wordt ondersteund.

Taper Cut (Tapstoelopende snede)
Een snede waarbij het te snijden materiaal aan het begin van de snede een andere breedte heeft dan aan het einde.

Through Sawing (Doorzagen)
Elke snijbewerking waarbij het zaagblad volledig door de dikte van het werkstuk gaat. Dit type snede scheidt een enkel werkstuk in twee stukken.

Workpiece or Material (Werkstuk of materiaal)
Het item waarop de bewerking wordt uitgevoerd.

Worktable (Werktafel)
Oppervlak waar het werkstuk rust tijdens het uitvoeren van een snij-, boor-, schaaf- of schuurbewerking.

KENMERKEN

PRODUCTSPECIFICATIES

Chuck: 1/2 in.
Input: 120 Volt, 60Hz, AC Only, 6.2 Amps
Motor: 1/4 HP Induction
No Load Speed: 630-3, 050 r/min. (RPM)
Swing: 10 in.
Spindle Travel: 2 in.
Table Size: 7-5/8 in. x 6-1/2 in.
Table Movement: 45° bevel, 360° swivel
Overall Height: 29 in.

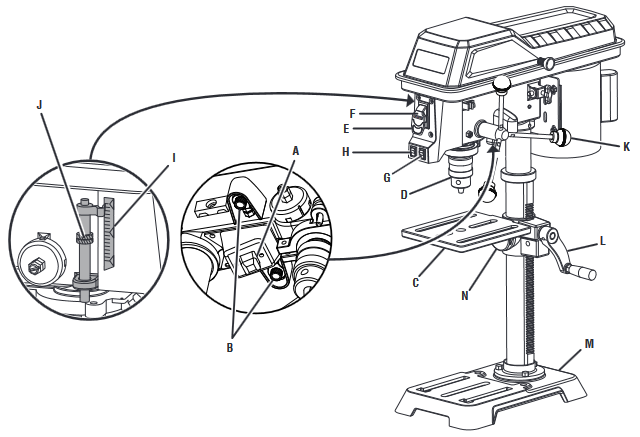

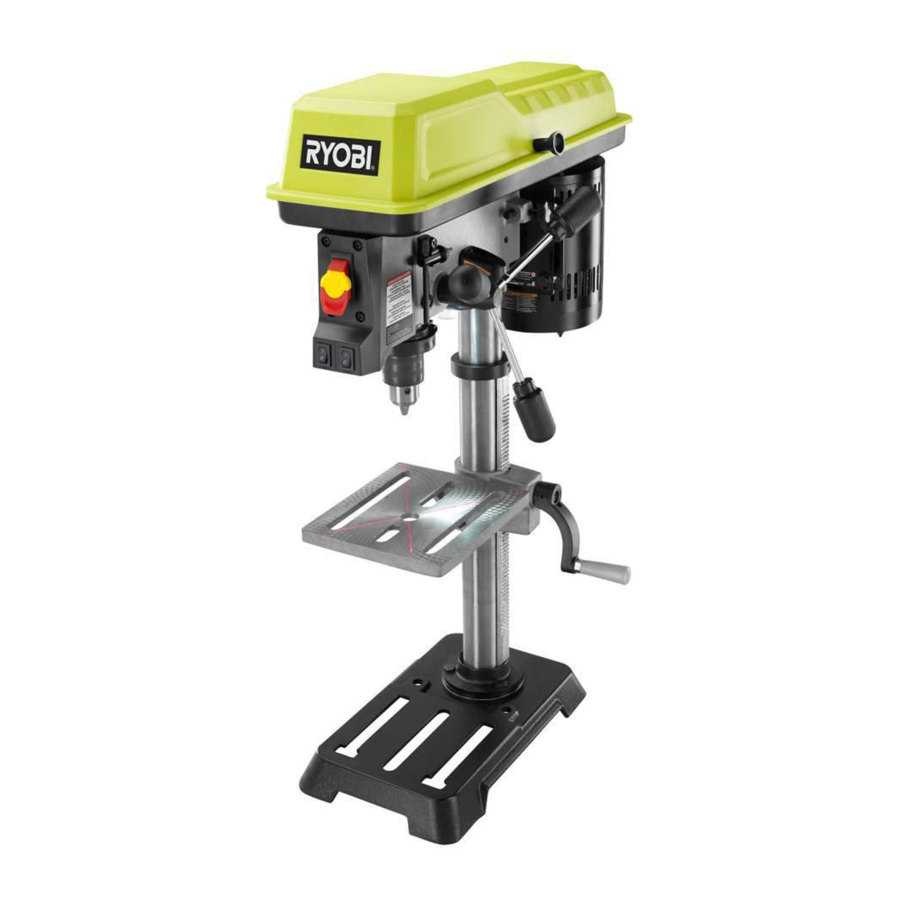

KEN UW KOLOMBOORMACHINE

1. LED-werklamp
2. Laser
3. Tafel
4. Chuck
5. Aan/uit-schakelaar
6. Schakelaarsleutel
7. Werklamp aan/uit-schakelaar
8. Laser aan/uit-schakelaar
9. Dieptemeter
10. Diepteaanslag vergrendelingskraag
11. Toevoerhendel
12. Tafelaanpassingshendel
13. Base
14. Afschalingschaal

Het veilige gebruik van dit product vereist een begrip van de informatie op het gereedschap en in deze bedieningshandleiding, evenals kennis van het project dat u probeert uit te voeren. Maak uzelf vóór gebruik van dit product vertrouwd met alle bedieningsfuncties en veiligheidsregels.

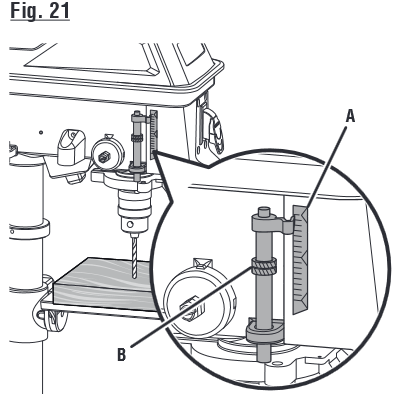

AFSCHALINGSCHAAL

De afschalingschaal geeft de graad aan waarin de tafel is gekanteld.

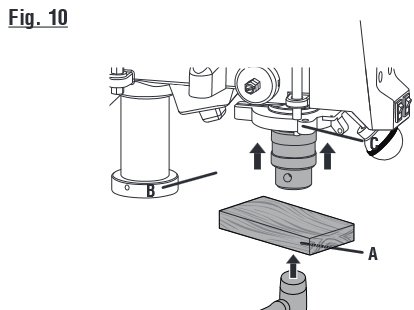

CHUCK

Uw kolomboormachine is voorzien van een standaard 3-klauw chuck met een zelfuitwerpende chuck-sleutel, die voorkomt dat de kolomboormachine per ongeluk wordt gestart terwijl de sleutel nog in de chuck zit.

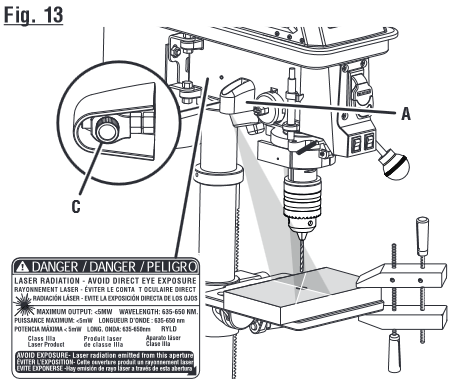

EXACTLINE^™ LASER

De Exactline^™-laser maakt nauwkeurig en precies boren eenvoudig en gemakkelijk.

DIEPTEMETER

Een dieptemeter bevindt zich tussen het katrolhuis en de toevoerhendels om te helpen bij het boren op de gewenste diepte.

DIEPTEAANSLAG

De verstelbare vergrendelbare diepteaanslag maakt nauwkeurige dieptemeting en repetitief boren mogelijk.

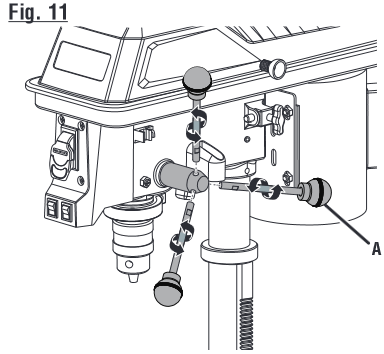

TOEVOERHENDELS

Toevoerhendels heffen en laten de chuck en boor zakken tijdens het boren.

MOTOR

Uw kolomboormachine is uitgerust met een industriële inductiemotor voor langdurige, soepele prestaties.

SPINDELSNELHEID

Met vijf verschillende spindelsnelheden kunt u een grote verscheidenheid aan materialen boren, waaronder hout, plastic en metaal.

TAFEL

De tafel van uw kolomboormachine draait 360⁰ en schuint tot 45⁰ voor hoekboren.

WERKLAMP

De geïntegreerde LED-werklamp kan worden gebruikt om het werkgebied te verlichten.

MONTAGE

UITPAKKEN

Dit product vereist montage.

• Haal de tool en eventuele accessoires voorzichtig uit de doos. Plaats deze op een vlakke werkplek.

LET OP: Deze tool is zwaar. Om rugblessures te voorkomen, til met uw benen, niet met uw rug, en vraag hulp indien nodig.

Gebruik dit product niet als er onderdelen op de lijst met losse onderdelen al aan uw product zijn gemonteerd wanneer u het uitpakt. Onderdelen op deze lijst worden niet door de fabrikant aan het product gemonteerd en vereisen installatie door de klant. Het gebruik van een product dat mogelijk onjuist is gemonteerd, kan leiden tot ernstig persoonlijk letsel.

• Inspecteer de tool zorgvuldig om er zeker van te zijn dat er geen breuk of schade is opgetreden tijdens het transport.
• Gooi het verpakkingsmateriaal niet weg totdat u de tool zorgvuldig hebt geïnspecteerd, alle losse onderdelen hebt geïdentificeerd en de tool naar tevredenheid hebt bediend.
• Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp.

Als er onderdelen beschadigd zijn of ontbreken, gebruik deze tool dan niet voordat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer deze tool niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met deze tool. Een dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk tot ernstig persoonlijk letsel kan leiden.

Sluit de stroomvoorziening pas aan als de montage voltooid is. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

BENODIGDE GEREEDSCHAPPEN

De volgende gereedschappen (niet inbegrepen of op schaal getekend) zijn nodig voor de montage:

• Hamer of rubberen hamer
• Verstelbare moersleutel
• Kruiskopschroevendraaier

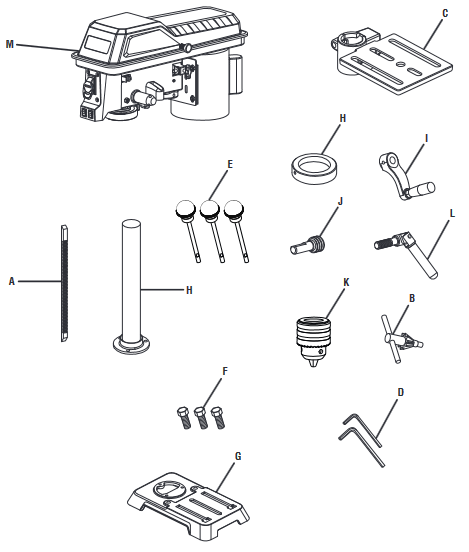

LIJST MET LOSSE ONDERDELEN

De volgende items zijn inbegrepen bij de tool:

1. Dieptemeter: 1
2. Boorkopsleutel: 1
3. Tafelmontage: 1
4. Inbussleutel: 1
5. Toevoerhandgrepen: 3
6. Zeskantbouten: 3
7. Basis: 1
8. Kolomkraag: 1
9. Tafelaanpassingshendel: 1
10. Wormwiel: 1
11. Boorkop: 1
12. Tafelvergrendelingshendel: 1
13. Kopmontage: 1

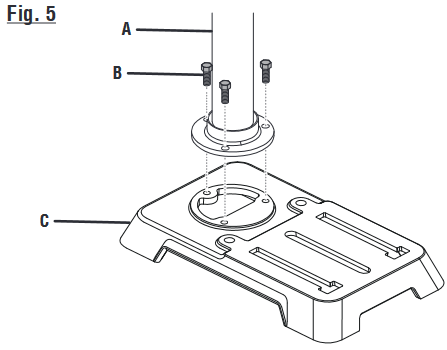

KOLOMMONTAGE AAN BASIS BEVESTIGEN

1. Kolommontage
2. Zeskantbout
3. Basis

• Plaats de basis op een vlakke ondergrond. Lijn de schroefgaten in de kolommontage uit met de schroefgaten in de basis.
• Plaats een zeskantbout in elk gat en draai vast met een verstelbare moersleutel.

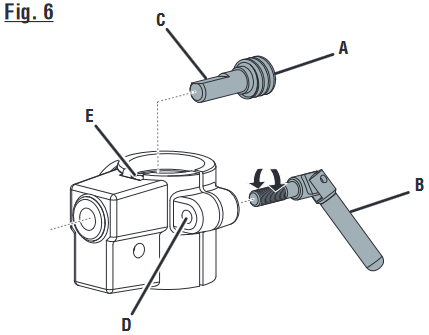

TAFELMONTAGE INSTALLEREN

1. Wormwiel
2. Tafelvergrendelingshendel
3. D-as
4. Schroefdraadgat
5. Sleuf

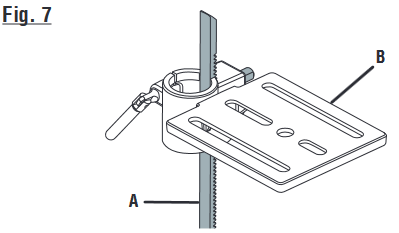

1. Tandheugel
2. Tafelmontage

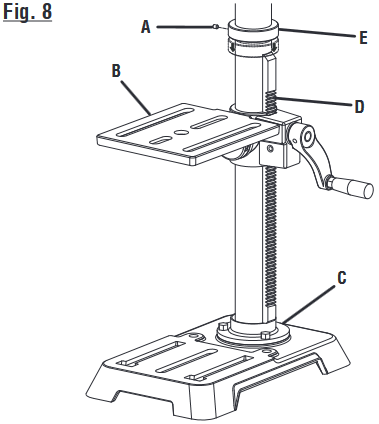

1. Stelschroef
2. Tafelmontage
3. Basiskraag
4. Tandheugel
5. Kolomkraag

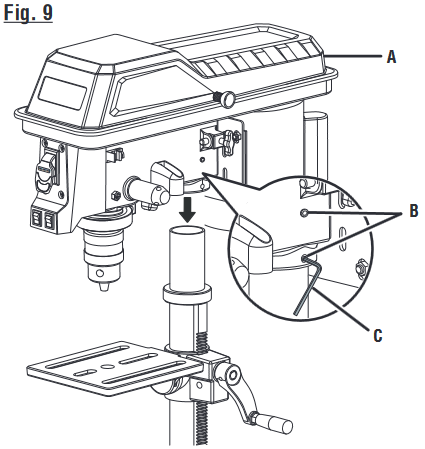

1. Kopmontage
2. Stelschroef
3. Inbussleutel

• Draai de stelschroef in de kolomkraag los. Verwijder de kolomkraag en tandheugel van de kolom en zet opzij.
• Reinig de as met een ontvetter voordat u de boorkop in de kop installeert.
• Zoek het wormwiel en voer de D-as door het gat in de tafelmontage.
• Installeer de tafelaanpassingshendel over het uiteinde van de D-as, zodat de vlakke kant van de as is uitgelijnd met de stelschroef. Draai de stelschroef vast met de inbussleutel.
• Voer de tandheugel door de sleuf in de tafelmontage, zodat de tanden naar buiten wijzen en het langere gladde uiteinde naar boven wijst. Het wormwiel moet de tandheugel aangrijpen.
• Schuif met beide handen de gehele tafelmontage en tandheugel op de kolom totdat de onderkant van de tandheugel in de basiskraag en tegen de kolom is geplaatst.
• Schuif de kolomkraag, met de afgeschuinde kant naar beneden, over de kolom totdat de afgeschuinde kant de afgeschuinde kant van de tandheugel aangrijpt. Draai de stelschroef in de kraag vast met de inbussleutel. Draai niet te vast aan.
  LET OP: U moet de tafel van links naar rechts kunnen bewegen.
• Zoek de tafelvergrendelingshendel. Steek deze in het schroefdraadgat aan de achterkant van de tafelmontage en draai met de hand vast.

BOORKOP, KOPMONTAGE EN TOEVOERHANDGREPEN INSTALLEREN

1. Hamer
2. Houtafval
3. Boorkop

1. Toevoerhandgreep

• Plaats de kopmontage ondersteboven op een vlakke, egale ondergrond.
• Plaats de boorkop op de as. De boorkop moet volledig geopend zijn om beschadiging van de bekken te voorkomen.
• Gebruik een stuk houtafval om de boorkop te beschermen en tik de boorkop stevig op zijn plaats met een hamer of rubberen hamer.
• Plaats de kopmontage op de kolom met de boorkop boven de tafel.
  LET OP: Deze kopmontage is zwaar. Vraag hulp indien nodig.
• Schuif de kopmontage zo ver mogelijk naar beneden. Lijn de tafelmontage uit met de basis en draai vervolgens de twee stelschroeven van de kop vast met de inbussleutel.
• Bevestig de drie toevoerhandgrepen door ze in de schroefdraadgaten in de naaf te schroeven.

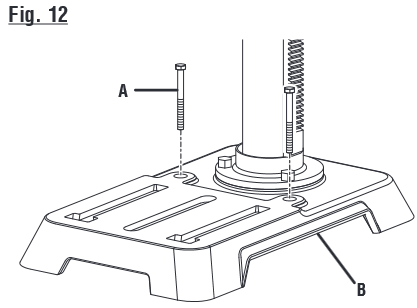

DE KOLOMBOORMACHINE MONTEREN

1. Montagebouten
2. Basis

Als de kolomboormachine op een vaste plaats moet worden gebruikt, bevestig deze dan aan een werkbank of ander stabiel oppervlak.

Als de kolomboormachine als draagbaar gereedschap moet worden gebruikt, bevestig deze dan permanent aan een montageplaat die gemakkelijk aan een werkbank of ander stabiel oppervlak kan worden vastgeklemd. De montageplaat moet groot genoeg zijn om kantelen tijdens gebruik van de kolomboormachine te voorkomen. Elk goed soort multiplex of spaanplaat met een dikte van 3/4 inch wordt aanbevolen.

• Markeer gaten op het oppervlak waar de kolomboormachine moet worden gemonteerd met behulp van gaten in de basis van de kolomboormachine als sjabloon voor het gatenpatroon.
• Boor gaten door het montageoppervlak.
• Plaats de kolomboormachine op het montageoppervlak en lijn de gaten in de basis uit met de gaten die in het montageoppervlak zijn geboord.
• Steek bouten (niet inbegrepen) in en draai ze stevig vast met borgringen en zeskantmoeren (niet inbegrepen).
• Als er houtdraadbouten worden gebruikt, zorg er dan voor dat ze lang genoeg zijn om door de gaten in de basis van de kolomboormachine en het materiaal waarop de kolomboormachine wordt gemonteerd te gaan. Als er machinebouten worden gebruikt, zorg er dan voor dat de bouten lang genoeg zijn om door de gaten in de kolomboormachine, het materiaal waarop wordt gemonteerd en de borgringen en zeskantmoeren te gaan.
  LET OP: Alle bouten moeten van bovenaf worden ingebracht. Installeer de borgringen en zeskantmoeren vanaf de onderkant van de werkbank.

Zodra de kolomboormachine stevig op een stevige ondergrond is gemonteerd:

• Controleer op trillingen wanneer de motor wordt ingeschakeld (ON (AAN)).
• Pas de montagehardware aan en draai deze indien nodig opnieuw vast.
• Controleer de tafelmontage om een soepele op- en neerwaartse beweging van de kolom te garanderen.
• Controleer of de spilas soepel beweegt.

Laserstraling. Vermijd direct oogcontact met de lichtbron.

Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.

LASERUITLIJNING CONTROLEREN/AANPASSEN

1. Laserbehuizing
2. Stelschroef
3. Laser afstelknop

Controleer de laseruitlijning om er zeker van te zijn dat het snijpunt van de laserlijnen zich precies bevindt op de plek waar de boor het werkstuk raakt. Zo niet, dan moeten de laserlijnen worden aangepast met behulp van de laser afstelknoppen aan weerszijden van de kopmontage.

• Markeer een "X" (kruis) op een stuk houtafval.
• Plaats een kleine boor in de boorkop en lijn de punt uit met het snijpunt van de lijnen van de "X" (kruis).
• Bevestig de plank aan de tafel.
• Schakel de laser in en controleer of de laserlijnen zijn uitgelijnd met de "X" (kruis) op het werkstuk.
• Als de laserlijnen niet zijn uitgelijnd, draai dan de stelschroeven op elk van de laserbehuizingen los met een inbussleutel en draai de laser afstelknoppen totdat de lijnen elkaar in het midden van de "X" (kruis) ontmoeten. Draai de stelschroeven weer vast om ze vast te zetten.

WERKING

Laat niet toe dat vertrouwdheid met gereedschap u onachtzaam maakt. Onthoud dat een onachtzaam fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd een veiligheidsbril met zijschermen die voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat mogelijk ernstig letsel tot gevolg kan hebben.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit gereedschap. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

Om te voorkomen dat het werkstuk of het opvulmateriaal tijdens het boren uit uw hand wordt getrokken, plaatst u ze tegen de linkerkant van de kolom. Als het werkstuk of het opvulmateriaal niet lang genoeg is om de kolom te bereiken, klemt u ze aan de tafel vast. Als u dit niet doet, kan dit leiden tot persoonlijk letsel.

TOEPASSINGEN

U kunt dit gereedschap gebruiken voor de onderstaande doeleinden:

• Boren in hout
• Boren in keramiek, plastic, glasvezel en laminaat
• Boren in metalen

AAN/UIT-SCHAKELAAR

1. Power on (Inschakelen)
2. Power off (Uitschakelen)
3. Switch key (Schakelsleutel)

De kolomboormachine is uitgerust met een aan/uit-schakelaar met een ingebouwde vergrendeling. Deze functie is bedoeld om ongeoorloofd en mogelijk gevaarlijk gebruik door kinderen en anderen te voorkomen.

Om de kolomboormachine in te schakelen:

• Steek de schakelsleutel in de schakelaar en til de schakelaar omhoog om ON ( l ) (AAN ( l )) in te schakelen.

Om de kolomboormachine uit te schakelen:

• Steek de schakelsleutel in de schakelaar en druk de schakelaar omlaag om OFF ( O ) (UIT ( O )) te schakelen.

Om de kolomboormachine te VERGRENDELEN:

• Plaats de schakelaar in de OFF ( O ) (UIT ( O ))-stand.
• Verwijder de schakelsleutel uit de schakelaar en bewaar deze op een veilige plaats.

Verwijder ALTIJD de schakelsleutel wanneer het gereedschap niet in gebruik is en bewaar deze op een veilige plaats. In het geval van een stroomstoring, zet u de schakelaar op OFF ( O ) (UIT ( O )) en verwijdert u de sleutel. Dit voorkomt dat het gereedschap per ongeluk start wanneer de stroom terugkeert.

Zorg er altijd voor dat het werkstuk geen contact maakt met de boor voordat u de schakelaar bedient om het gereedschap te starten. Het negeren van deze waarschuwing kan ertoe leiden dat het werkstuk naar de bediener wordt teruggeslagen en ernstig persoonlijk letsel tot gevolg heeft.

ZELF-UITWERPENDE BOORKOPSLEUTEL

1. Chuck key (Boorkopsleutel)
2. Key hole (Sleutelgat)

De zelf-uitwerpende boorkopsleutel zorgt ervoor dat de boorkopsleutel uit de boorkop wordt verwijderd voordat de kolomboormachine wordt ingeschakeld.

Om de boorkop losser of vaster te zetten met behulp van de boorkopsleutel, duwt u de sleutel in het sleutelgat op de boorkop. Draai de sleutel met de klok mee om de boorkop vast te zetten of tegen de klok in om de boorkop los te maken.

Gebruik alleen de meegeleverde zelf-uitwerpende boorkopsleutel. Verwijder altijd de boorkopsleutel. Het negeren van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

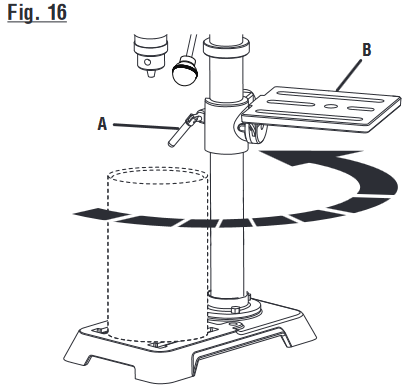

TAFELROTATIE

1. Table lock handle (Tafelvergrendelingshendel)
2. Table assembly (Tafelassemblage)

De tafel kan uit de weg worden gedraaid bij het boren van grote objecten.

• Maak de tafelvergrendelingshendel los.
• Draai de tafel naar de gewenste positie.
• Draai de tafelvergrendelingshendel weer vast.

BITS INSTALLEREN EN VERWIJDEREN

• Haal de stekker van de kolomboormachine uit het stopcontact.
• Open of sluit de boorkopbekken tot een punt waarop de opening iets groter is dan de bitmaat die u wilt gebruiken.
• Steek de boor over de volledige lengte van de bekken in de boorkop.

Steek de boor niet in de boorkopbekken en draai deze vast. Dit kan ertoe leiden dat de boor uit de kolomboormachine wordt geslingerd, wat mogelijk ernstig persoonlijk letsel of schade aan de boorkop tot gevolg kan hebben.

• Draai de boorkopbekken stevig vast met behulp van de meegeleverde boorkopsleutel. Gebruik geen sleutel om de boorkopbekken vast of los te draaien.
• Verwijder de boorkopsleutel.
• Om de boor te verwijderen, draait u de bovenstaande stappen om.

BOREN

1. Clamp (Klem)
2. Workpiece (Werkstuk)
3. Scrap wood (Afvalhout)

• Bevestig het werkstuk met behulp van een klemvoorziening aan de werktafel. Om het bovenoppervlak van het werkstuk te beschermen, gebruikt u een stuk afvalhout tussen de klemvoorziening en het werkstuk.
• Selecteer de juiste boor op basis van de gewenste gatmaat. Boor voor grote gaten eerst een pilotgat met een boor met een kleinere diameter.
• Selecteer en stel de aanbevolen spindelsnelheid in. Raadpleeg "Snelheden wijzigen" in de sectie Aanpassingen van deze handleiding.
• Stel de tafelassemblage in op de gewenste hoogte. Raadpleeg "Tafelhoogte aanpassen" in de sectie Aanpassingen.
• Stel desgewenst de toevoeras in op de gewenste spindeldiepte. Raadpleeg "Dieptemeter aanpassen" in de sectie Aanpassingen.
• Zorg ervoor dat de werktafel vrij is van alle losse voorwerpen en dat de boor geen contact maakt met het werkstuk.
• Steek het netsnoer in de stroomvoorziening en zet de schakelaar op ON (AAN). Zorg ervoor dat de spindel vrij draait.
• Laat de boor langzaam in het werkstuk zakken. Forceer de boor niet; laat de kolomboormachine het werk doen.
• Zodra het gat klaar is, laat u de spindel terugkeren naar zijn normale positie. Hierdoor worden de boorkop en de boor automatisch omhoog gebracht.

BOORTIPS

• Als er een groot gat nodig is, is het een goed idee om eerst een kleiner pilotgat te boren voordat u het definitieve gat boort. Uw gat wordt nauwkeuriger gepositioneerd, ronder en de bits gaan langer mee.
• Als het gat dieper is dan het breed is, trek u de boor af en toe terug om de spanen te verwijderen.
• Smeer bij het boren van metaal de boor met olie om de boorwerking te verbeteren en de levensduur van de boor te verlengen.
• Naarmate u de boormaat vergroot, moet u mogelijk de spindelsnelheid verlagen.
• Als u een doorlopend gat boort, zorg er dan voor dat de boor niet in de tafel boort nadat deze door het werkstuk is gegaan.

AANPASSINGEN

Voordat u een aanpassing uitvoert, moet u ervoor zorgen dat de stekker van het gereedschap uit het stopcontact is gehaald en dat de schakelaar in de OFF ( O ) (UIT ( O ))-stand staat. Het negeren van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

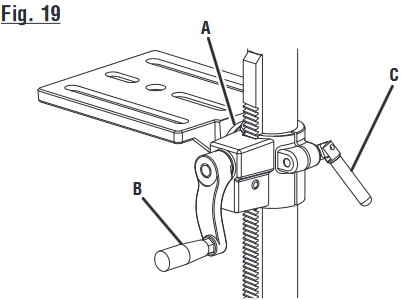

TAFELHOOGTE AANPASSEN

1. Bevel scale (Afschalingsschaal)
2. Table adjustment handle (Tafelaanpassingshendel)
3. Table lock handle (Tafelvergrendelingshendel)

• Houd de tafel met één hand vast en maak de tafelvergrendelingshendel los.
• Draai de tafelaanpassingshendel met de klok mee om de tafel omhoog te brengen.
• Draai de tafelaanpassingshendel tegen de klok in om de tafel omlaag te brengen.
• Plaats de tafel op de gewenste hoogte en draai de tafelvergrendelingshendel weer vast.

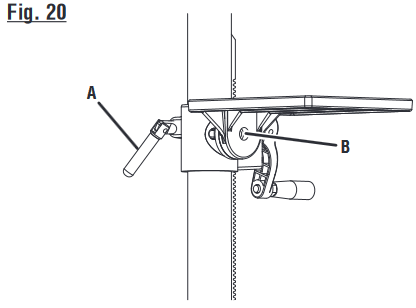

TAFELSCHUINSTELLING AANPASSEN

1. Table lock handle (Tafelvergrendelingshendel)
2. Hex bolt (Zeskantbout)

1. Depth gauge (Dieptemeter)
2. Depth stop locking collar (Vergrendelingsring dieptestop)

De kolomboormachine is uitgerust met een kanteltafel waarmee u schuine gaten kunt boren. De tafel kan naar links of rechts worden gekanteld, van 0º tot 45º.

Om de tafel te kantelen:

• Draai de grote zeskantbout onder de tafel los.
• Gebruik de afschalingsschaal om de tafel in de gewenste hoek te kantelen.
• Draai de zeskantbout stevig vast.

DIEPTEMETER AANPASSEN

Zie afbeelding 21

Pas de dieptemeter aan wanneer u een aantal gaten met exact dezelfde diepte moet boren.

• Maak de vergrendelingsring van de dieptestop los.
• Draai de dieptemeter naar de gewenste instelling.
• Draai de vergrendelingsring van de dieptestop indien nodig weer vast.

SNELHEDEN WIJZIGEN

1. Pivot bolt (Draaibout)
2. Pivot nut (Draaimoer)

1. Tension bolt (Spanbout)
2. Motor

1. Spindle pulley (Spindelpoelie)
2. Drive belt (Aandrijfriem)
3. Motor pulley (Motorpoelie)

De spindelsnelheid wordt bepaald door de locatie van de riem op de poelies in de kopassemblage. De snelheidstabel op de afdekking in de kopassemblage toont de aanbevolen snelheid en poelieconfiguratie voor elke boorbewerking.

OPMERKING: De draaibouten aan de zijkant van het gereedschap moeten de motor vrij kunnen bewegen zodra de spanbout is losgemaakt. Als de motor moeilijk te bewegen is, kan het nodig zijn om de draaibouten iets los te draaien (1/4 slag). Draai ze niet weer vast.

Om de poelieconfiguratie te wijzigen:

• Til de afdekking van de kopassemblage van de zijkant op om deze te openen.
• Draai de spanbout los totdat er voldoende speling in de riem zit om deze rond de poelies te kunnen herpositioneren.
• Plaats de riem opnieuw volgens de snelheidstabel.
  • Verlaag bij het verlagen van de snelheid eerst de riem over de motorpoelie en vervolgens over de spindelpoelie.
  • Verhoog bij het verhogen van de snelheid eerst de riem over de spindelpoelie en vervolgens over de motorpoelie.
• Draai de riem met de hand totdat u zeker weet dat deze correct is uitgelijnd op de groeven van de poelies.
• Beweeg de motor weg van het gereedschap totdat er spanning op de riem staat.
• Houd de motor op zijn plaats en draai de spanbout weer vast.


ONDERHOUD

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of productschade veroorzaken.

Draag altijd een veiligheidsbril met zijschermen die voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat mogelijk ernstig letsel tot gevolg kan hebben.

Voordat u onderhoud uitvoert, moet u ervoor zorgen dat het gereedschap is losgekoppeld van de stroomvoorziening en dat de schakelaar in de UIT ( O ) stand staat. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op basis van petroleum, kruipolie, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

Maak de boormachine na gebruik volledig schoon en smeer alle glijdende en bewegende delen. Breng een lichte laag autowas aan op de tafel en kolom om de oppervlakken schoon te houden.

SMERING

• Laat de spindel tot de maximale diepte zakken en olie deze eens in de drie maanden matig.
• Olie de kolom lichtjes om de twee maanden.
• Als het draaien moeilijk wordt, smeer de tandheugel dan lichtjes.

De kogellagers in het gereedschap zijn permanent gesmeerd.

MOTOR/ELEKTRISCH

De inductiemotor is gemakkelijk te onderhouden, maar moet schoon worden gehouden. Zorg ervoor dat er geen water, olie of zaagsel op of in de motor terechtkomt. De afgedichte lagers zijn permanent gesmeerd en hebben geen verdere aandacht nodig.

KOPMONTAGE EN MOTORHUIS

Blaas regelmatig stof weg dat zich in de kopmontage en/of het motorhuis kan ophopen.

POELIES

1. Stelschroeven poelie

Als u een ongewoon hoge mate van trilling voelt, zijn de poelies mogelijk niet goed vastgemaakt aan de motor- en/of spindelassen. Om er zeker van te zijn dat de poelies goed zitten en vastzitten, zoekt u de stelschroef op elk van de poelies. Draai elke stelschroef vast met de inbussleutel.

TANDHEUGEL

Smeer de wormwiel en de tandheugel periodiek om de verticale beweging soepel te houden en de levensduur van de boormachine te verlengen.

PROBLEEMOPLOSSING

Probleem	Mogelijke oorzaak	Oplossing
Lawaaierige werking.	Onjuiste riemspanning. Droge spindel. Losse spindelpoelie of motorpoelie.	Riemspanning aanpassen. Spindel smeren. Stelschroeven in poelies vastdraaien.
Boor brandt of rookt.	Onjuiste snelheid. Spaanders komen niet uit het gat Botte boor. Te langzaam toevoeren. Niet gesmeerd.	Snelheid wijzigen. Zie "Snelheden wijzigen" in het gedeelte Aanpassingen. Trek de boor regelmatig terug om spaanders te verwijderen. Slijp of vervang de boor. Voer snel genoeg aan; laat de boor snijden. Smeer de boor voor metaalbewerking.
Overmatige booruitslag of slingering.	Gebogen boor. Boor niet goed in de boorkop geplaatst. Boorkop niet goed geïnstalleerd. Versleten spindellagers.	Boor vervangen. Installeer de boor correct. Installeer de boorkop correct. Neem contact op met een erkend servicecentrum.
Boor klemt vast in het werkstuk.	Overmatige toevoerdruk. Onjuiste riemspanning.	Verminder de toevoerdruk. Riemspanning aanpassen.
Werkstukondersteuning komt los.	Werkstuk niet goed ondersteund of vastgeklemd.	Controleer de ondersteuning en/of klem het werkstuk opnieuw vast.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ryobi DP103L - 10 in. DRILL PRESS Handleiding

Beschikbare talen
