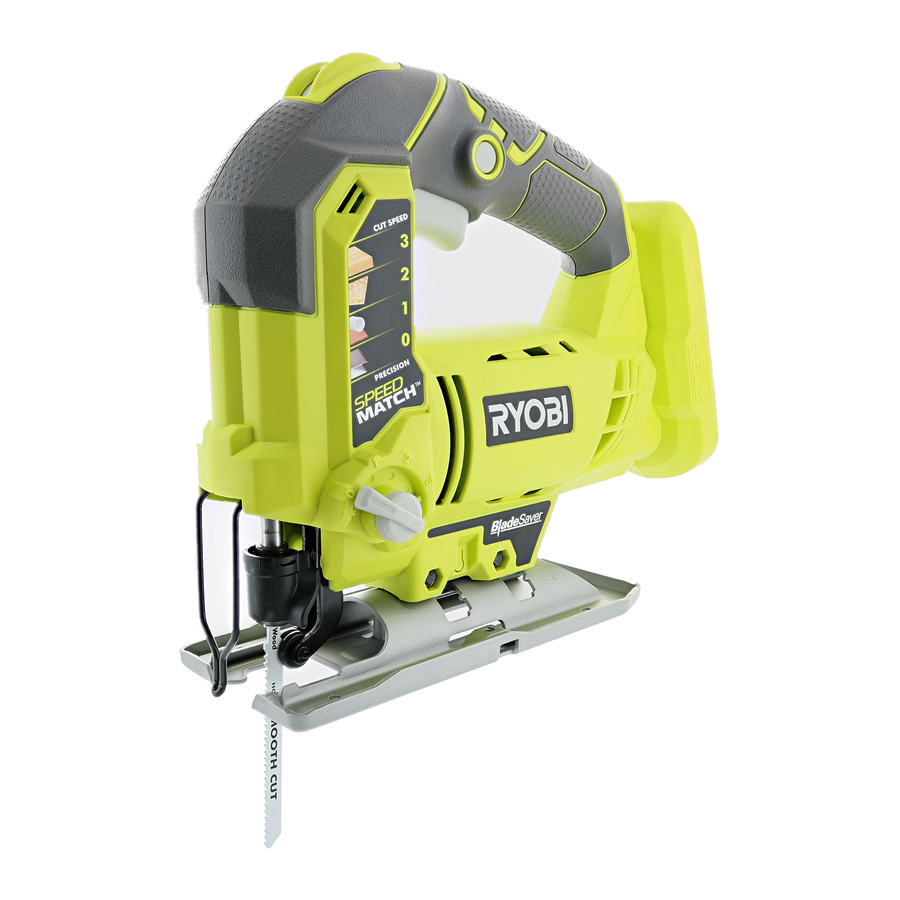

Ryobi P5231 - 18 VOLT JIG SAW Handleiding

ALGEMENE WAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING:
Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (netvoeding) of elektrisch gereedschap op batterijen (zonder snoer).

VEILIGHEID VAN DE WERKRUIMTE

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes lokken ongelukken uit.
• Gebruik geen elektrisch gereedschap in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• De stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap komt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
• Gebruik de batterij alleen met de aangegeven oplader. Voor gebruik met 18V lithium-ion-batterijen, zie gereedschap/apparaat/batterij/oplader correlatie supplement 987000-432.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende middelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het apparaat aansluit op de stroombron en/of de accu, oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, lokt ongelukken uit.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn aangebracht voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde risico's verminderen.
• Draag geen losse kleding of sieraden. Houd lang haar in bedwang. Losse kleding, sieraden of lang haar kunnen in de ventilatieopeningen worden gezogen.
• Niet gebruiken op een ladder of instabiele ondergrond. Een stabiele basis op een stevige ondergrond zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
• Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en alle andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is, voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de hulpstukken enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type accupack kan brandgevaar opleveren bij gebruik met een ander accupack.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan leiden tot letsel en brandgevaar.
• Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder ongunstige omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan af met water. Als de vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
• Gebruik bij het onderhoud van een elektrisch gereedschap alleen identieke vervangingsonderdelen. Volg de instructies in het hoofdstuk Onderhoud van deze handleiding. Het gebruik van niet-goedgekeurde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op schokken of letsel veroorzaken.

PRODUCTVEILIGHEIDSWAARSCHUWINGEN

• Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Als het snijaccessoire in contact komt met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" worden en de gebruiker een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand vasthouden of tegen uw lichaam aan laten leunen, maakt het instabiel en kan leiden tot verlies van controle.
• Ken uw elektrisch gereedschap. Lees de gebruikershandleiding zorgvuldig door. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit elektrisch gereedschap zijn verbonden. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig letsel.
• Draag altijd een veiligheidsbril met zijbeschermers die voldoen aan ANSI Z87.1 bij het monteren van onderdelen, het bedienen van het gereedschap of het uitvoeren van onderhoud. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw longen. Draag een gezichtsmasker of stofmasker als de werkzaamheden stoffig zijn. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw gehoor. Draag gehoorbescherming tijdens langdurig gebruik. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Controleer beschadigde onderdelen. Voordat het gereedschap verder wordt gebruikt, moet een beschadigde beschermkap of ander onderdeel zorgvuldig worden gecontroleerd om vast te stellen of het naar behoren functioneert en de beoogde functie vervult. Controleer op uitlijning van bewegende onderdelen, vastlopen van bewegende onderdelen, breuk van onderdelen, montage en alle andere omstandigheden die de werking kunnen beïnvloeden. Een beschadigde beschermkap of ander onderdeel moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum. Het opvolgen van deze regel vermindert het risico op schokken, brand of ernstig letsel.
• Inspecteer het hout op spijkers en verwijder ze voordat u dit gereedschap gebruikt. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Accugereedschap hoeft niet op een stopcontact te worden aangesloten; daarom is het altijd in bedrijfsklare staat. Wees u bewust van mogelijke gevaren wanneer u uw accugereedschap niet gebruikt of wanneer u accessoires verwisselt. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig persoonlijk letsel.
• Plaats accugereedschap of hun accu's niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• De accu niet pletten, laten vallen of beschadigen. Gebruik geen accu of oplader die is gevallen of een scherpe klap heeft gehad. Een beschadigde accu kan ontploffen. Gooi een gevallen of beschadigde accu onmiddellijk op de juiste manier weg.
• Accu's kunnen ontploffen in de buurt van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte accu kan brokstukken en chemicaliën wegslingeren. Spoel bij blootstelling onmiddellijk met water.
• Laad accugereedschap niet op in een vochtige of natte omgeving. Het opvolgen van deze regel vermindert het risico op elektrische schokken.
• Voor de beste resultaten moet uw accugereedschap worden opgeladen op een plaats waar de temperatuur hoger is dan 10°C, maar lager dan 38°C. Om het risico op ernstig persoonlijk letsel te verminderen, mag u het apparaat niet buiten of in voertuigen opslaan.
• Onder extreme gebruiksomstandigheden of temperaturen kan er acculekkage optreden. Als de vloeistof in contact komt met uw huid, was deze dan onmiddellijk met water en zeep. Als de vloeistof in uw ogen komt, spoel ze dan minstens 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit.

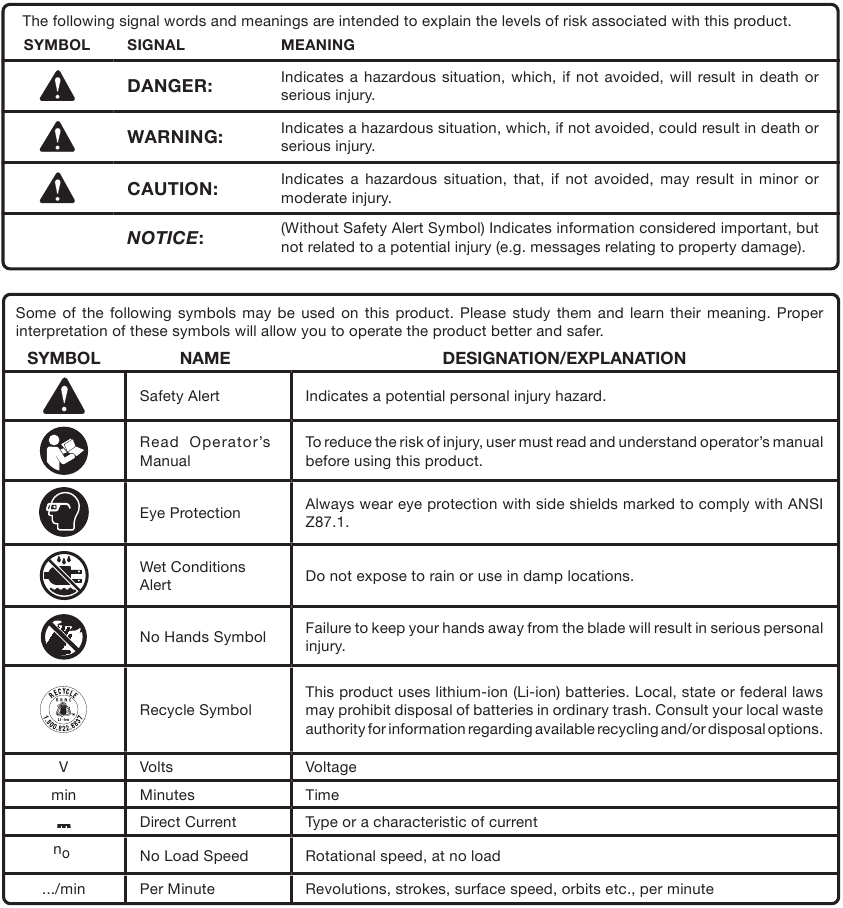

SYMBOLEN

PRODUCTSPECIFICATIES

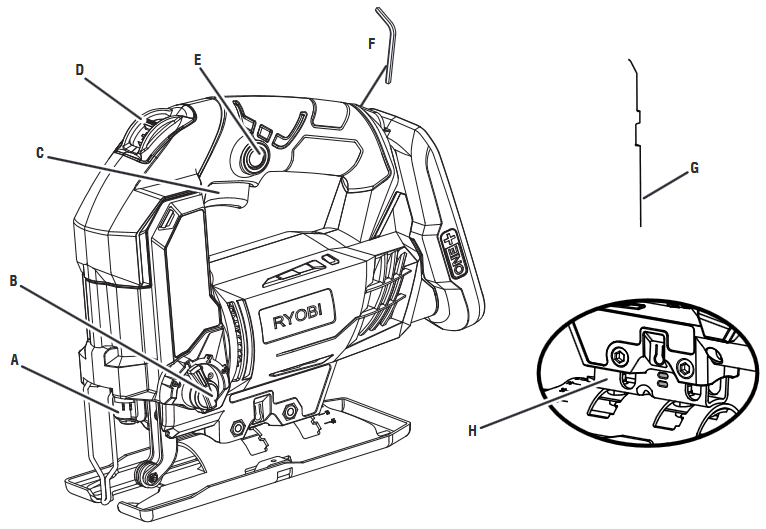

OVERZICHT

1. Gereedschapsloze bladklem
2. Orbitale verstelknop
3. Schakelaar trekker
4. Variabele snelheidshendel
5. Vergrendelknop
6. Zeskantsleutel/opbergruimte
7. T-schacht zaagblad
8. Blade Saver beugel

MONTAGE

WAARSCHUWING:
Gebruik dit product niet als het niet volledig is gemonteerd of als er onderdelen lijken te ontbreken of beschadigd te zijn. Het gebruik van een product dat niet correct en volledig is gemonteerd of met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

WAARSCHUWING:
Probeer dit product niet aan te passen of accessoires of hulpstukken te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp. In Mexico kunt u bellen met 01-800-843-1111.

WERKING

WAARSCHUWING:
Sta niet toe dat vertrouwdheid met dit product u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

WAARSCHUWING:
Verwijder altijd de accu van het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de accu voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.

WAARSCHUWING:
Draag altijd een oogbescherming met zijschilden die gemarkeerd zijn om te voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geworpen en andere mogelijke ernstige verwondingen ontstaan.

WAARSCHUWING:
Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet aanbevolen hulpstukken of accessoires kan ernstig persoonlijk letsel veroorzaken.

WAARSCHUWING:
Om mogelijk ernstig letsel te voorkomen, houdt u handen en vingers uit de buurt van het gebied tussen het tandwielhuis en de zaagbladklem.

TOEPASSINGEN

U kunt dit product gebruiken voor de onderstaande doeleinden:

• Het snijden van alle soorten houtproducten (hout, multiplex, panelen, composietplaat en hardboard)
• Het snijden van dunne plaatmetaal
• Het snijden van kunststoffen en laminaten.

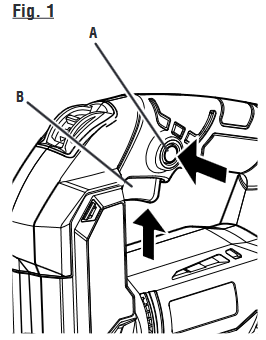

SCHAKELAAR/TRIGGER/LOCK-ON KNOP

Zie figuur 1.
De lock-on knop is handig bij het zagen gedurende langere tijd. Deze bevindt zich op de handgreep boven de schakelaar trigger.

1. Lock-on button
2. Switch trigger

• Om de zaag aan te zetten: Druk de schakelaar trigger in.
• Om de zaag uit te zetten: Laat de schakelaar trigger los.
• Om te vergrendelen: Druk de schakelaar trigger in. Druk de lock-on knop in en houd deze vast. Laat de schakelaar trigger los.
• Om los te maken: Druk de schakelaar trigger in.

ACCUPACK INSTALLEREN/VERWIJDEREN

1. Battery pack
2. Latches

Om te installeren:

• Plaats de accu op het gereedschap.
• Zorg ervoor dat de vergrendelingen aan elke kant van de accu op hun plaats klikken en dat de accu stevig op het gereedschap is bevestigd voordat u begint met de werkzaamheden.

Om te verwijderen:

• Druk op de vergrendelingen aan de zijkanten van de accu.
• Verwijder de accu.

Raadpleeg de bedieningshandleidingen voor uw accu en oplader voor volledige oplaadinstructies.

WAARSCHUWING:
Accuproducten zijn altijd in bedrijfsklare staat. Het verwijderen van de accu voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.

ZAAGBLADSELECTIE

Voor de beste prestaties, selecteert u altijd een specifiek zaagblad voor de specifieke toepassing en het type materiaal dat u wilt snijden. Dit helpt om een ​​soepeler, snellere snede te creëren en de levensduur van het zaagblad te verlengen.

WAARSCHUWING:
Dit gereedschap is ontworpen om te werken met T-schacht zaagbladen. Het gebruik van niet-T-schacht zaagbladen kan ertoe leiden dat de zaagbladen loskomen van het gereedschap, wat kan leiden tot persoonlijk letsel of materiële schade.

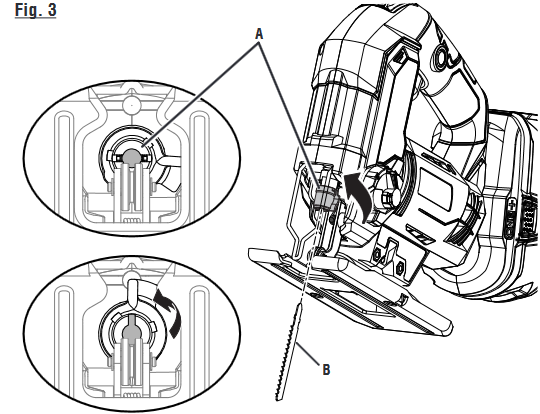

ZAAGBLADEN INSTALLEREN

1. Toolless blade clamp
2. Saw blade

Het gereedschapsloze zaagbladklemontwerp vereist geen zaagbladsleutel bij het installeren of verwijderen van het zaagblad.

• Verwijder de accu.
• Draai de zaagbladklemvergrendeling tegen de klok in. Houd de vergrendeling in de open positie.
• Steek het T-schacht zaagblad in de sleuf en duw tot het zaagblad volledig is ingestoken.
• Laat de zaagbladklemvergrendeling los en zorg ervoor dat het zaagblad stevig is geïnstalleerd.
• Plaats de accu terug.

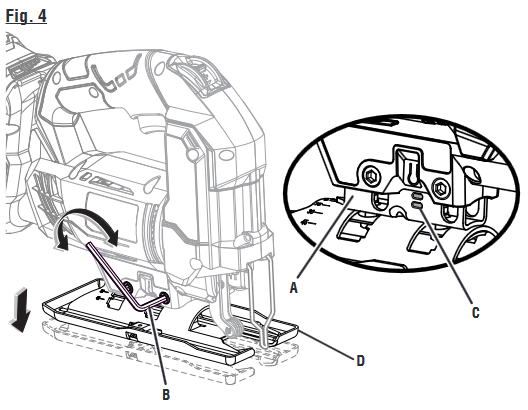

BladeSaver BEUGEL

1. BladeSaver bracket
2. Hex key
3. Detents
4. Base

De BladeSaver-functie heeft een "drop-base" (valbasis) ontwerp. Naarmate het zaagblad bot wordt bij gebruik, kan de zaagbasis verticaal worden aangepast in stappen van 1/8 inch, waardoor ongebruikte zaagbladtanden beschikbaar komen om te snijden.
Deze functie kan worden gebruikt voor recht zagen, verstek zagen en inval zagen.
Er zijn vier detents aan de zijkant van de decoupeerzaag voor basisaanpassing.

Om de BladeSaver aan te passen:

• Verwijder de accu.
• Verwijder de inbussleutel uit het opbergvak. Draai de twee schroeven aan de zijkant van de beugel los.
  OPMERKING: Het is niet nodig om de schroeven te verwijderen. Draai ze slechts voldoende tegen de klok in om de basis los te maken voor aanpassing.
• Pas de basis aan op de gewenste positie, aangegeven door de detents op de BladeSaver beugel.
• Draai de schroeven stevig vast en plaats de accu terug. Plaats de inbussleutel terug in het opbergvak.

Het ongebruikte deel van het zaagblad is afhankelijk van de dikte van het werkstukmateriaal en de lengte van het zaagblad.

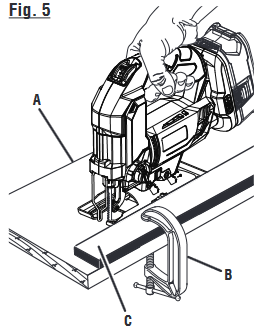

ALGEMEEN ZAGEN

1. Workpiece
2. C-Clamp
3. Straight edge

Laat de voorkant van de zaagbasis op het werkstuk rusten en lijn de snijkant van het zaagblad uit met de lijn op uw werkstuk. Start de zaag en beweeg deze vooruit op het werkoppervlak. Oefen neerwaartse druk uit om de zaag stabiel te houden en slechts voldoende voorwaartse druk om het zaagblad te laten zagen. Forceer de zaag niet. Het forceren van de zaag kan de motor oververhitten en zaagbladen breken. Gebroken zaagbladen moeten worden vervangen door nieuwe zaagbladen.

RECHT ZAGEN

Zie figuur 5.
Een rechte snede kan worden gemaakt door een stuk hout of een rechte rand op het werkstuk te klemmen en de rand van de zaag ertegenaan te geleiden. Maak de snede slechts vanuit één richting; zaag niet halverwege en voltooi de snede vanaf het andere uiteinde.

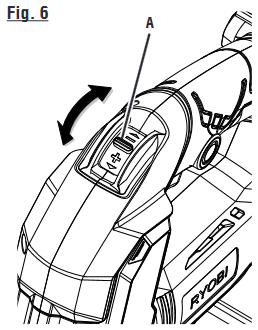

VARIABELE SNELHEIDS HENDEL

1. Variable speed lever

De variabele snelheid hendel bevindt zich bovenop de zaaghandgreep, boven de schakelaar trigger.

Om de zaagsnelheid te verhogen of te verlagen:

• Houd de zaag in de normale werkpositie. Duw de snelheid hendel geleidelijk naar het positieve ( + ) symbool om de snelheid te verhogen. Duw naar het negatieve ( − ) symbool om de snelheid te verlagen.
• Als u de schakelaar op een bepaalde snelheid wilt vergrendelen, drukt u de schakelaar trigger in, drukt u de lock-on knop in en houdt u deze vast, en laat u de schakelaar trigger los. Pas de variabele snelheid hendel aan totdat de gewenste snelheid is bereikt.
• Vermijd het langdurig gebruik van de zaag op lage snelheden. Draaien op lage snelheden bij constant gebruik kan ervoor zorgen dat de zaag oververhit raakt. Als dit gebeurt, koelt u de zaag af door deze zonder belasting en op volle snelheid te laten draaien.

Gebruik deze richtlijnen om de juiste snelheid voor verschillende toepassingen te bepalen:

• LAAG snelheid is ideaal wanneer minimale snelheid en vermogen vereist zijn; bijvoorbeeld, beginnende sneden.
• GEMIDDELDE snelheid is geschikt voor het snijden van harde metalen, kunststoffen en laminaten.
• HOGE snelheid levert de beste resultaten op wanneer maximaal vermogen vereist is, bijvoorbeeld het snijden van hout. Zachte metalen zoals aluminium, messing en koper kunnen ook hoge snelheden vereisen.

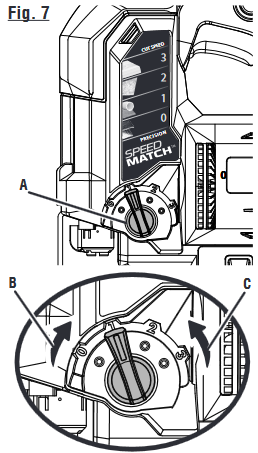

ORBITALE BEWEGING

1. Orbital adjustment knob
2. To increase orbital setting
3. To decrease orbital setting

Orbitale beweging zorgt voor sneller, efficiënter zagen. Het zaagblad snijdt door uw werkstuk in de opgaande slag, maar sleept niet over uw werkstuk in de neergaande slag.

Kies uit vier orbitale aanpassingsposities voor fijn tot agressief zagen. De hogere instellingen moeten worden gebruikt wanneer snel zagen in zacht materiaal gewenst is. De lagere instellingen moeten worden gebruikt bij het snijden van materialen met meer weerstand.

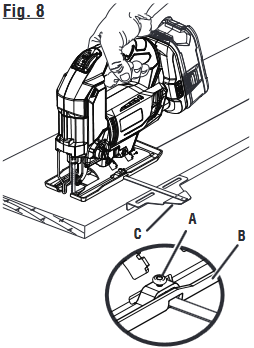

OPTIONELE RANDGELEIDER

(NIET INBEGREPEN)

1. Edge guide screw
2. Base
3. Optional edge guide (not included)

Een optionele randgeleider kan apart worden aangeschaft. Het kan worden gebruikt voor het maken van dwarssneden en langs sneden.

• Verwijder de accu.
• Steek de randgeleider door de twee sleuven in de basis van de zaag.
• Pas aan op de gewenste breedte en vergrendel op zijn plaats met de randgeleiderschroef.
• Plaats de accu terug.

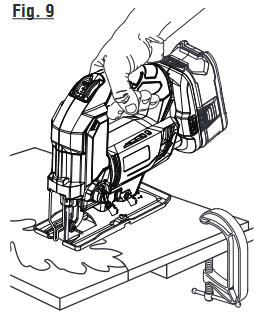

SCROLL ZAGEN

Scroll sneden kunnen worden gemaakt met de decoupeerzaag door de richting van de snede te geleiden met uitgeoefende druk op de handgreep zoals weergegeven.

OPMERKING: Het gebruik van zaagbladen die speciaal zijn ontworpen voor scroll zagen, vermindert de belasting van de zaag en produceert betere zaagresultaten.

WAARSCHUWING:
Overmatige zijwaartse druk op het zaagblad kan leiden tot gebroken zaagbladen of schade aan het te zagen materiaal. Gebroken zaagbladen kunnen leiden tot ernstig persoonlijk letsel.

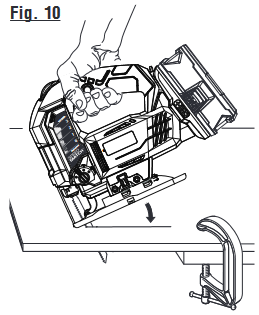

INVAL ZAGEN

WAARSCHUWING:
Om verlies van controle, gebroken zaagbladen of schade aan het te zagen materiaal te voorkomen, moet u altijd uiterst voorzichtig zijn bij het maken van inval sneden. We raden inval zagen niet aan op andere materialen dan hout.

• Markeer de zaaglijn duidelijk op het werkstuk.
• Stel de zaaghoek in op 0°.
• Kantel de zaag naar voren zodat deze op de voorrand van de basis rust en het zaagblad geen contact maakt met het werkstuk wanneer de zaag wordt ingeschakeld.
• Zorg ervoor dat het zaagblad zich binnen het te zagen gebied bevindt.
• Start de zaag op hoge snelheid en laat het zaagblad langzaam in het werkstuk zakken totdat het zaagblad door het hout zaagt.
• Blijf het zaagblad in het werkstuk zakken totdat de basis plat op het werkoppervlak rust, beweeg de zaag vervolgens naar voren om de opening te voltooien.
• Gebruik alleen het zaagblad met 7 tanden per inch voor dit type snede.

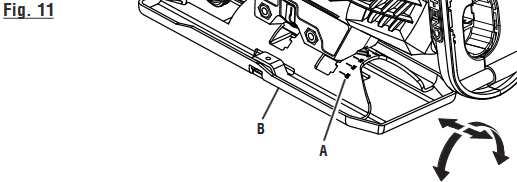

HOEK ZAGEN (VERSTEK ZAGEN)

1. Scale
2. Base

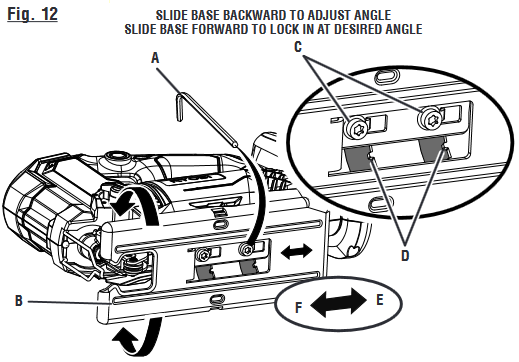

1. Hex key
2. Base
3. Base pivot screw
4. Notches
5. Backward
6. Forward

Verstekzaaghoeken kunnen worden aangepast van 0° tot 45° naar rechts of links. Hoeken voor sneden van 0° tot 45° in stappen van 15° zijn gemarkeerd op een schaal aan zowel de linker- als de rechterkant van de basis. Inkepingen aan de onderkant van de basis zorgen voor positieve stops bij elk van de bovengenoemde stappen van 15°. Een gradenboog wordt aanbevolen wanneer nauwkeurige sneden vereist zijn.

• Verwijder de accu.
• Verwijder de inbussleutel uit het opbergvak. Draai de twee basis draaischroeven los totdat de basis kan worden verplaatst.
• Lijn de aanwijzer op de behuizing uit met de gewenste hoek die is aangegeven op de schaal op de zaagbasis.
• Zodra de gewenste hoek is bereikt, schuift u de basis naar voren totdat het lipje op de motorbehuizing is uitgelijnd met de juiste inkeping aan de onderkant van de basis.
  OPMERKING: Bij het maken van een opstelling voor nauwkeurige sneden met een gradenboog, of voor andere hoeken dan de vooraf ingestelde stappen van 15°, worden de positieve stop inkepingen aan de onderkant van de basis niet gebruikt.
• Draai de basis draaischroeven stevig vast.
• Plaats de inbussleutel terug in het opbergvak.
• Plaats de accu terug.
  OPMERKING: Verwijder de schroeven niet volledig.
• Schuif de basis naar achteren totdat de basis vrij naar links en rechts kan bewegen.

ONDERHOUD

WAARSCHUWING:
Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.

ALGEMEEN ONDERHOUD
Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste soorten plastic zijn gevoelig voor beschadiging door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

ACCESSOIRES

Zoek naar deze accessoires waar u dit product hebt gekocht of bel 1-800-525-2579:

WAARSCHUWING:
De huidige hulpstukken en accessoires die beschikbaar zijn voor gebruik met dit product, worden hierboven vermeld. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

REGISTREER UW GEREEDSCHAP
http://register.ryobitools.com
1-800-525-2579
