Ryobi PCL28 - 18V ONE+ MULTI-SIZE RATCHET Handleiding

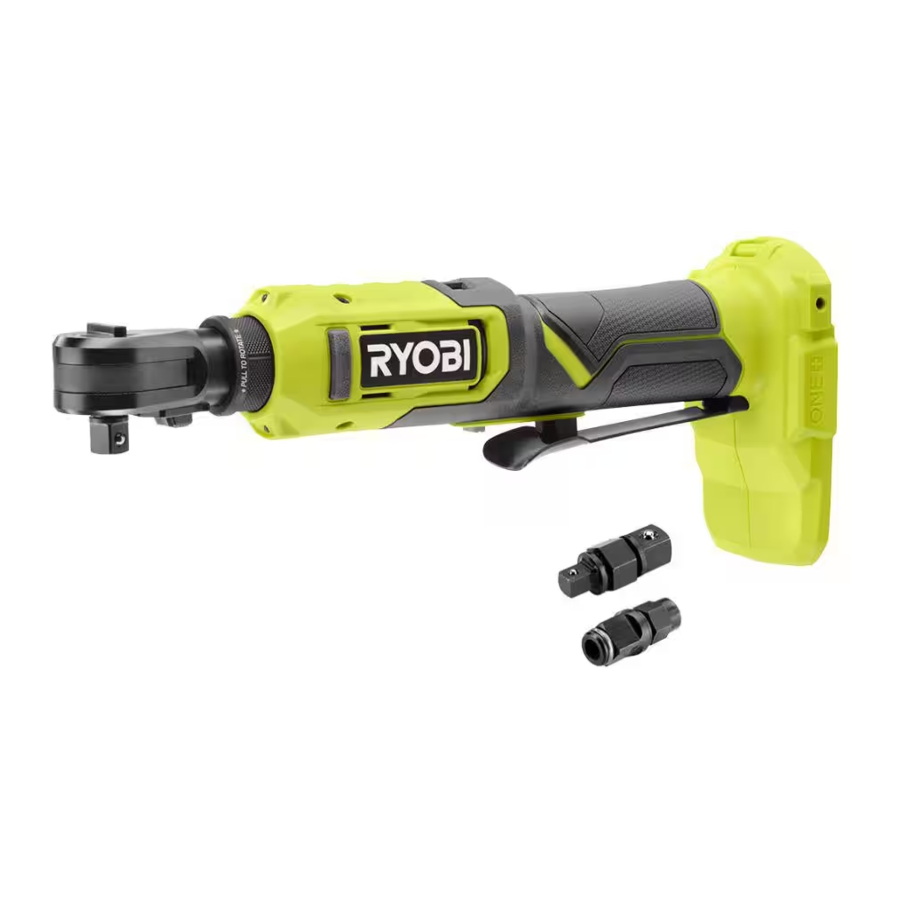

INBEGREPEN: Ratel, 3/8 inch en ¼ inch dubbelzijdige aambeeld (1), 1/2 inch aambeeld met ¼ inch zeskant (1), gebruikershandleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet aangedreven (bekabeld) elektrisch gereedschap of door een batterij aangedreven (snoerloos) elektrisch gereedschap.

VEILIGHEID VAN DE WERKRUIMTE

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
• Gebruik geen elektrisch gereedschap in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• De stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
• Gebruik dit product alleen met batterijen en laders die vermeld staan in de correlatiebijlage voor gereedschap/apparaat/batterijpakket/lader 987000-432.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar is ingeschakeld, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u door veelvuldig gebruik van gereedschap hebt opgedaan, er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
• Draag geen losse kleding of sieraden. Houd lang haar in bedwang. Losse kleding, sieraden of lang haar kunnen in de ventilatieopeningen worden gezogen.
• Niet gebruiken op een ladder of instabiele ondergrond. Een stabiele basis op een stevige ondergrond zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder het batterijpakket, indien verwijderbaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van onbedoeld starten van het elektrisch gereedschap.
• Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet vertrouwd zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel geneigd vast te lopen en is gemakkelijker te controleren.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN BATTERIJGEREEDSCHAP

• Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor het ene type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijterminals kan brandwonden of brand veroorzaken.
• Onder verkeerde omstandigheden kan er vloeistof uit de batterij worden geslingerd; vermijd contact. Als contact per ongeluk optreedt, spoel dan af met water. Als de vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE RATEL

• Verricht nooit onderhoud aan beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.
• Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het bevestigingsmiddel in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad kunnen blootliggende metalen onderdelen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• Gebruik de extra handgreep(pen) als deze bij het gereedschap zijn geleverd. Verlies van controle kan leiden tot persoonlijk letsel.
• Ken uw elektrisch gereedschap. Lees de gebruiksaanwijzing zorgvuldig door. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit elektrische gereedschap zijn verbonden. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig letsel.
• Draag altijd een veiligheidsbril met zijbeschermers die zijn gemarkeerd om te voldoen aan ANSI Z87.1 bij het monteren van onderdelen, het bedienen van het gereedschap of het uitvoeren van onderhoud. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw longen. Draag een gezichts- of stofmasker als de werkzaamheden stoffig zijn. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw gehoor. Draag gehoorbescherming tijdens langdurig gebruik. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Batterijgereedschap hoeft niet op een stopcontact te worden aangesloten; daarom is het altijd in bedrijfsklare toestand. Wees u bewust van mogelijke gevaren wanneer u uw batterijgereedschap niet gebruikt of wanneer u accessoires verwisselt. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig persoonlijk letsel.
• Plaats batterijgereedschap of hun batterijen niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Plet, laat het batterijpakket niet vallen en beschadig het niet. Gebruik geen batterijpakket of lader die is gevallen of een scherpe stoot heeft gekregen. Een beschadigde batterij kan exploderen. Gooi een gevallen of beschadigde batterij onmiddellijk op de juiste manier weg.
• Batterijen kunnen exploderen in de buurt van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte batterij kan brokstukken en chemicaliën voortstuwen. Spoel bij blootstelling onmiddellijk met water.
• Onder extreme gebruiksomstandigheden of temperatuuromstandigheden kan er lekkage van de batterij optreden. Als vloeistof in contact komt met uw huid, was dan onmiddellijk met water en zeep. Als er vloeistof in uw ogen komt, spoel ze dan minstens 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.
SYMBOOL / SIGNAAL		BETEKENIS
		Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
		Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
		Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP:		(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar geen betrekking heeft op mogelijk letsel (bijv. berichten met betrekking tot materiële schade).
Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een correcte interpretatie van deze symbolen stelt u in staat het product beter en veiliger te bedienen.
SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Geeft een potentieel gevaar voor persoonlijk letsel aan.
	Lees de gebruikershandleiding	Om het risico op letsel te verminderen, moet de gebruiker de gebruikershandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Oogbescherming	Draag altijd een veiligheidsbril met zijbeschermers die voldoen aan ANSI Z87.1.
	Alert bij natte omstandigheden	Niet blootstellen aan regen of gebruiken op vochtige plaatsen.
	Heet oppervlak	Om het risico op letsel of schade te verminderen, vermijd contact met een heet oppervlak.
	Recyclesymbool	Dit product maakt gebruik van lithium-ion (Li-ion) batterijen. Lokale, staats- of federale wetten kunnen het verbieden om batterijen bij het gewone afval te gooien. Raadpleeg uw plaatselijke afvalverwerkingsbedrijf voor informatie over beschikbare recycling- en/of verwijderingsopties.
V	Volt	Voltage
min	Minuten	Tijd
	Gelijkstroom	Type of een kenmerk van stroom
no	Nullasttoerental	Rotatiesnelheid, bij nullast
.../min	Per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen etc., per minuut

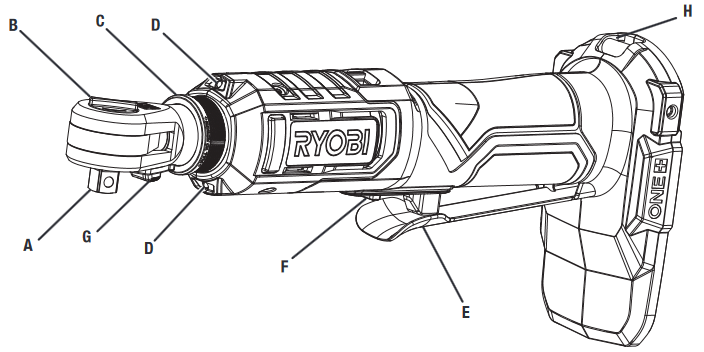

OVERZICHT

1. Aambeeld
2. Vooruit/achteruit draaiknop
3. Kraag
4. LED-lampjes
5. Schakelaar trigger
6. Vergrendelingshendel
7. Aambeeldvergrendeling
8. Sleutelkoordvergrendeling

MONTAGE

Gebruik dit product niet als het niet volledig gemonteerd is of als er onderdelen lijken te ontbreken of beschadigd zijn. Het gebruik van een product dat niet correct en volledig is gemonteerd of met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires of hulpstukken te maken die niet aanbevolen worden voor gebruik met dit product. Elke dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp.

WERKING

Laat de vertrouwdheid met dit product er niet toe leiden dat u onzorgvuldig wordt. Bedenk dat een onachtzaam fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Verwijder altijd de accu uit het gereedschap wanneer u onderdelen monteert, aanpassingen verricht, reinigt of wanneer het niet in gebruik is. Het verwijderen van de accu voorkomt onbedoeld starten, wat ernstig persoonlijk letsel kan veroorzaken.

Draag altijd een oogbescherming met zijschermen die gemarkeerd zijn om te voldoen aan ANSI Z87.1, samen met gehoorbescherming. Het niet doen hiervan kan ertoe leiden dat er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

• U kunt dit product gebruiken voor de onderstaande doeleinden: verwijderen en installeren van schroefdraad bevestigingsmiddelen

OVERBELASTINGSBEVEILIGING

Wanneer het gereedschap wordt geforceerd of overbelast, schakelt de Li-ion-accu het gereedschap automatisch uit. Om het gereedschap te resetten, laat u de trekker los en hervat u de werking. Als het gereedschap nog steeds niet opnieuw start, verwijder dan de accu en plaats deze terug. Forceer het gereedschap niet.

HOGETEMPERATUURBEVEILIGING

Li-ion-accu's zijn uitgerust met een hogetemperatuurbeveiliging die het gereedschap automatisch deactiveert wanneer de motor oververhit is. Om de werking te hervatten, laat u het gereedschap afkoelen en knijpt u vervolgens in de trekker.

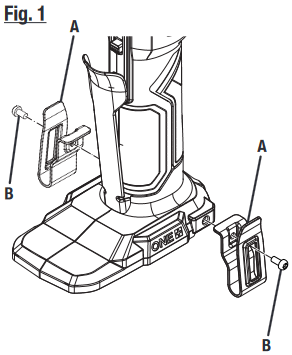

INSTALLEREN/VERWIJDEREN VAN DE RIEMCLIP (NIET INBEGREPEN)

1. Riemclip (niet inbegrepen)
2. Schroef

De riemclip (niet inbegrepen) kan aan beide zijden van het gereedschap worden geïnstalleerd.

• Knijp de tanden samen zoals afgebeeld.
• Steek de tanden in de riemclipsleuf aan beide zijden van het gereedschap.
• Wanneer de riemclip (niet inbegrepen) volledig in de sleuf is gestoken, laat u de tanden los.
• Om te verwijderen, knijpt u de tanden samen en trekt u de riemclip (niet inbegrepen) uit de sleuf aan de zijkant van het gereedschap.

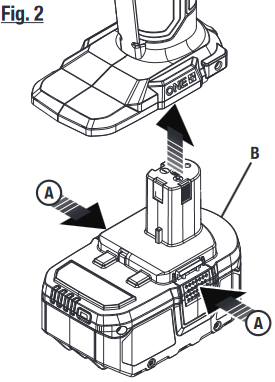

DE ACCU INSTALLEREN/VERWIJDEREN

1. Druk op de vergrendelingen om de accu te ontgrendelen
2. Accu

• Vergrendel de schakelaartrekker.
• Plaats de accu in het product zoals afgebeeld.
• Zorg ervoor dat de vergrendelingen aan elke kant van de accu op hun plaats klikken en dat de accu is vastgezet in het product voordat u begint met de bediening.
• Druk op de vergrendelingen om de accu te verwijderen.

Zie de bedieningshandleidingen voor uw accu en oplader voor volledige oplaadinstructies.

DE RATCHETKOP DRAAIEN

1. Ratchetkop
2. Kraag

1. Ratchetkop
2. Kraag

De ratchetkop kan heet worden tijdens perioden van langdurig gebruik of wanneer het gereedschap onder spanning staat. Laat de ratchetkop volledig afkoelen voordat u de ratchetkop aanraakt. Het aanraken van een hete ratchetkop kan leiden tot brandwonden of andere verwondingen.

• Vergrendel de schakelaartrekker en verwijder de accu.
• Pak de kraag stevig vast en trek deze weg van het gereedschap.
• Draai de ratchetkop naar de gewenste positie.

OPMERKING: De kop kan worden ingesteld op 0˚, 90˚, 180˚ en 270˚. Zodra de ratchetkop zich in een van de vier geïndexeerde posities bevindt, klikt de veerbelaste kraag terug op zijn plaats.

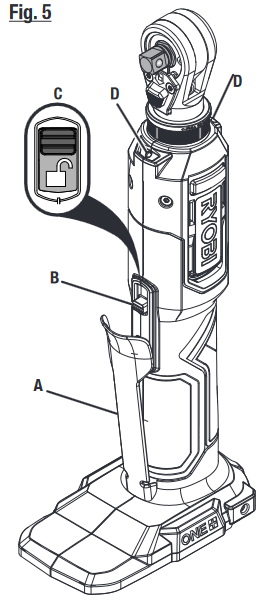

VERGRENDELHENDEL

1. Schakelaartrekker
2. Vergrendelhendel
3. Ontgrendelde positie
4. LED-lampjes

De vergrendelhendel vermindert de kans op onbedoeld starten. De vergrendelhendel bevindt zich op de handgreep boven de schakelaartrekker. De vergrendelhendel moet in de ontgrendelde positie staan voordat u aan de schakelaartrekker trekt. Schuif de vergrendelhendel naar beneden om de schakelaartrekker te vergrendelen wanneer deze niet in gebruik is.

SCHAKELAARTREKKER MET VARIABELE SNELHEID

Zie Figuur 5

De schakelaartrekker met variabele snelheid levert een hogere snelheid bij verhoogde trekkerdruk en een lagere snelheid bij verminderde trekkerdruk.

Om het gereedschap AAN te zetten, schuift u de vergrendelhendel naar de ontgrendelde positie en drukt u de schakelaartrekker in en draait u vast of los zoals gewenst. Om het UIT te zetten, laat u de schakelaartrekker los en laat u het gereedschap volledig tot stilstand komen.

Accugereedschap is altijd in bedrijfsklare toestand. Vergrendel de schakelaar wanneer u deze niet gebruikt of aan uw zijde draagt, bij het installeren of verwijderen van de accu en bij het installeren of verwijderen van doppen.

LED-LAMPJES

1. Aambeeldgleuf
2. Aambeeldvergrendeling
3. Aambeeld (1/2 inch)
4. 1/4 inch spantang
5. Aambeeld (3/8 inch)
6. Aambeeld (1/4 inch)
7. Bit (niet inbegrepen)
8. 1/4 inch dop (niet inbegrepen)

De LED-lampjes in de buurt van de kraag lichten op wanneer de schakelaartrekker wordt ingedrukt.

De LED-lampjes lichten alleen op als er een opgeladen accu in het gereedschap zit.

AAMBEELDEN INSTALLEREN EN VERWIJDEREN

Zie Figuur 6

Het 1/2 inch aambeeld heeft een 1/4 inch spantang in het midden van het aambeeld. Het dubbelzijdige aambeeld heeft een 3/8 inch aambeeld aan de ene kant en een 1/4 inch aambeeld aan de andere kant.

Installeren:

• Bepaal welk aambeeld en welke aandrijfmaat gewenst zijn. Houd de aambeeldvergrendeling in de ontgrendelde positie en steek het aambeeld volledig in de ratchetkop. De kraaggroef moet volledig aangrijpen om ervoor te zorgen dat het aambeeld correct is geplaatst voordat het wordt gebruikt.

Verwijderen:

• Houd de aambeeldvergrendeling in de ontgrendelde positie en trek het aambeeld weg van het product.

OPMERKING: Plaats de ratchetkop niet direct op het bevestigingsmiddel. Bevestig altijd de juiste maat dop op een van de meegeleverde aambeelden.

DOPPEN INSTALLEREN EN VERWIJDEREN

Zie Figuur 6

Selecteer altijd de juiste maat dop voor moeren en bouten. Het gebruik van de verkeerde maat dop kan de moer of bout beschadigen en ervoor zorgen dat het vastdraaimoment onnauwkeurig of inconsistent is. Verwissel aambeelden voor verschillende aandrijfmaten.

• Vergrendel de schakelaartrekker en verwijder de accu.
• Duw de gewenste dop (niet inbegrepen) op het aambeeld totdat de borgpen hem op zijn plaats vergrendelt.
• Om de dop te verwijderen, trekt u deze weg van het aambeeld.

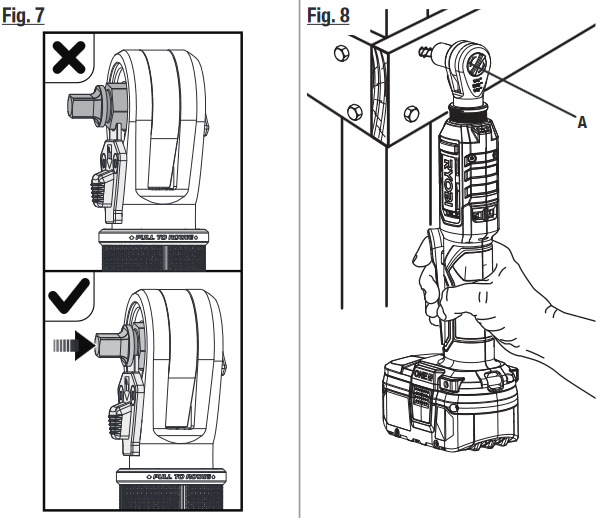

DE RATCHET BEDIENEN

1. Vooruit/achteruit-knop

Draai geen bout vast waar er waarschijnlijk verborgen bedrading achter het oppervlak zit. Contact met een "onder spanning staande" draad maakt blootliggende metalen delen van het gereedschap "onder spanning" en geeft de bediener een schok. Als u een bout moet vastdraaien waar verborgen bedrading aanwezig kan zijn, houd het gereedschap dan altijd vast aan geïsoleerde grijpoppervlakken (handgreep) tijdens het uitvoeren van de handeling om een schok voor de bediener te voorkomen.

LET OP:
De ratchet is niet ontworpen om als boormachine te worden gebruikt.

Het juiste vastdraaimoment wordt bepaald door het type bout, de grootte van de bout of het materiaal van het werkstuk. Dit gereedschap is alleen ontworpen om het installatie- en verwijderingsproces te versnellen en is niet bedoeld als vervanging voor een momentsleutel of breekijzer. Gebruik voor toepassingen waarbij het juiste moment belangrijk is altijd een momentsleutel om te controleren of het juiste moment is bereikt.

OPMERKING: Gebruik dit gereedschap niet om wielmoeren op wielen te installeren.

• Installeer het juiste aambeeld voor de gewenste dop. Bevestig dat het aambeeld veilig is voordat u verdergaat.
• Installeer de gewenste dop (niet inbegrepen).
• Verstel de vooruit/achteruit-knop aan de achterkant van de ratchetkop om de gewenste draairichting van de dop te kiezen. De richting waarin de pijl wijst, is dezelfde richting waarin het aambeeld zal draaien.
• Houd het gereedschap voor het werkstuk met de dop over de moer of bout.

OPMERKING: Controleer na het vastdraaien altijd het moment met een momentsleutel.
