Introductie
RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN
Om het risico te verminderenop elektrische schokken, verwijder de kap (of achterkant) niet. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.
Om brand of elektrische schokken te voorkomen, stel dit apparaat niet bloot aan regen of vocht. Stel deze apparatuur niet bloot aan druppels of spatten en zorg ervoor dat er geen objecten gevuld met vloeistoffen, zoals vazen, op de apparatuur worden geplaatst.
Om deze apparatuur volledig van het elektriciteitsnet los te koppelen, koppelt u de stekker van het netsnoer los van het stopcontact.
Dit symbool geeft aan dat er een gevaarlijke spanning aanwezig is in dit apparaat, wat een risico op elektrische schokken vormt.
Dit symbool geeft aan dat er belangrijke bedienings- en onderhoudsinstructies in de documentatie bij dit apparaat staan.
Om toegang te krijgen tot de goedkeuringslabels, verwijdert u de bovenkap van de BeoLab 3.
LET OP! Langdurig luisteren op hoog volume kan gehoorbeschadiging veroorzaken
Acoustic Lens Technology – vervaardigd onder licentie van Sausalito Audio Works.
Dagelijks gebruik
Wanneer u de luidsprekers hebt geïnstalleerd zoals beschreven op de volgende pagina's, sluit u het hele systeem aan op het elektriciteitsnet. De luidsprekers zijn ontworpen om in de stand-bystand te blijven wanneer ze niet in gebruik zijn.
Luidsprekerbeveiliging
De luidspreker is uitgerust met een thermisch beveiligingssysteem dat oververhitting voorkomt. Als er een fout optreedt – of de luidsprekereenheden oververhit raken – schakelt het systeem de luidspreker automatisch naar de stand-bystand en wordt het indicatielampje geel.
Om de situatie te herstellen:
- Koppel de luidspreker los van het elektriciteitsnet.
- Geef het systeem de tijd om te resetten (ongeveer 3–5 minuten).
- Sluit de luidspreker weer aan op het elektriciteitsnet.
Mocht het probleem aanhouden, neem dan contact op met uw Bang & Olufsen-dealer.
In- en uitschakelen
Wanneer u uw systeem inschakelt, schakelt de luidspreker tegelijkertijd in en brandt het indicatielampje groen.
Wanneer u uw systeem uitschakelt of het geluid dempt, wordt het indicatielampje rood.
Schoonmaken
Reinig de oppervlakken van de luidspreker met een zachte, pluisvrije doek die u in lauw water hebt gedoopt en stevig hebt uitgewrongen.
Gebruik nooit alcohol of andere oplosmiddelen om onderdelen van de luidspreker schoon te maken!
Raak het bovenste luidsprekermembraan van de BeoLab 3 niet aan!
Indicatielampje: In dagelijks gebruik brandt het indicatielampje rood (stand-by) of groen (afspelen). Als er een fout optreedt – of de luidsprekereenheden oververhit raken – wordt het lampje geel.

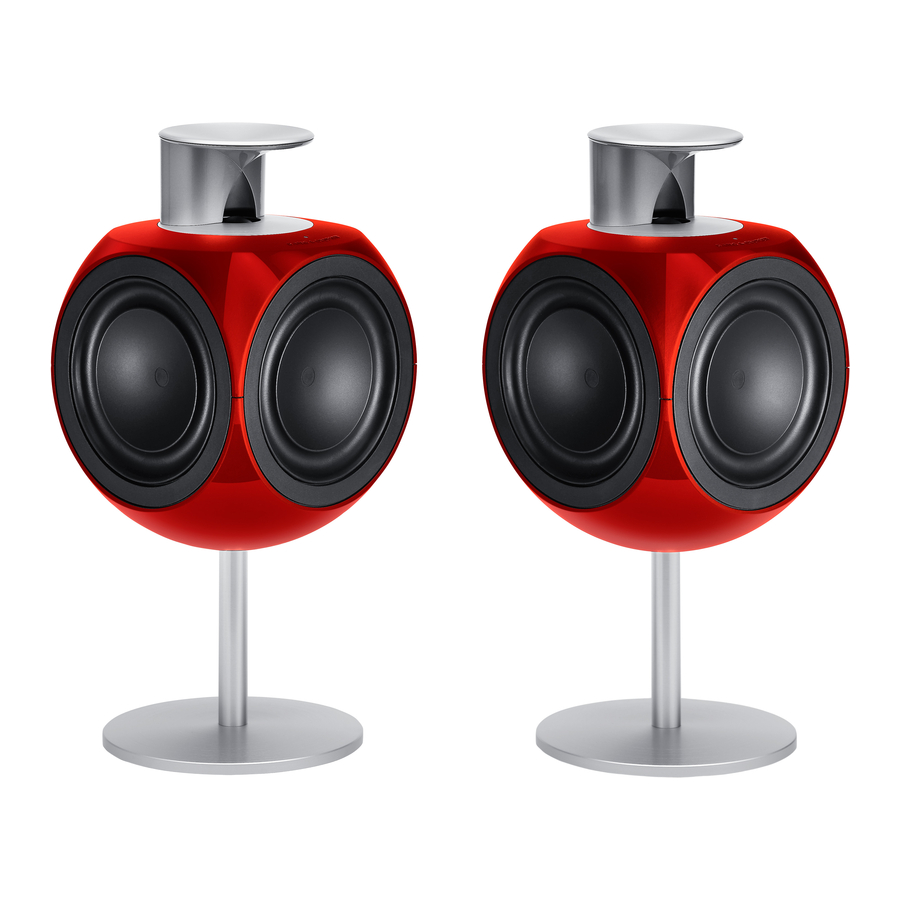

De BeoLab 3 instellen
We raden u aan de volgende procedure te volgen:
- Koppel uw systeem los van het elektriciteitsnet.
- Plaats de luidspreker volgens de richtlijnen op deze twee pagina's. Raadpleeg de handleiding die bij het accessoire is gevoegd voor informatie over het bevestigen van de luidspreker aan de optionele accessoires.
- Sluit de luidspreker aan en stel de SETUP-schakelaar in zoals uitgelegd in 'Kabelaansluitingen'.
- Zet de POSITION-schakelaar op de juiste instelling op elke luidspreker. Dit wordt uitgelegd in 'Pas BeoLab 3 aan uw kamer aan' .
- Sluit het hele systeem weer aan op het elektriciteitsnet.
De luidspreker moet op de zwarte rubberen voet, een vloerstandaard, een tafelstandaard of een muurbeugel worden geplaatst.
Voorzorgsmaatregelen
- Zorg ervoor dat de luidspreker is geplaatst en aangesloten in overeenstemming met de instructies in deze handleiding.
- Probeer de luidspreker niet te openen. Laat dergelijke handelingen over aan gekwalificeerd onderhoudspersoneel!
- De luidspreker is uitsluitend ontworpen voor gebruik binnenshuis in droge, huiselijke omgevingen en voor gebruik binnen een temperatuurbereik van 10–40º C (50–105º F).
- Blokkeer op geen enkele manier de vrije beweging van de luidsprekereenheden en oefen er geen kracht op uit, omdat dit permanente schade kan veroorzaken!
- Til de luidspreker niet op door het bovenste deel (de akoestische lens) vast te pakken.
- Plaats geen voorwerpen boven op de luidspreker.
- Plaats de luidspreker niet ingesloten in bijvoorbeeld een kleine boekenkast.
- Laat minimaal 20 cm (8") vrije ruimte aan de zijkanten en plaats nooit iets direct voor de luidspreker.
- Plaats de luidspreker altijd in een rechtopstaande positie.

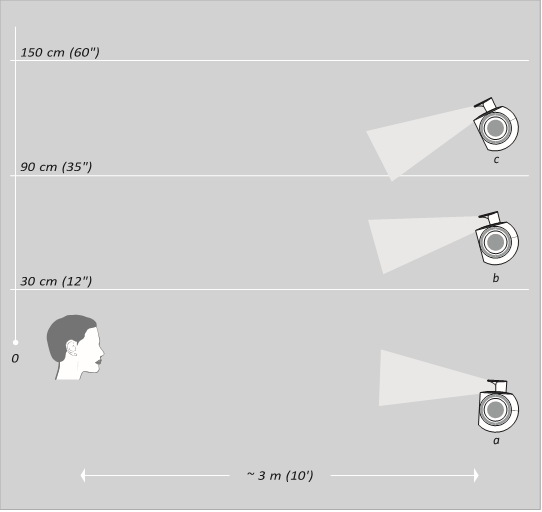

Voor optimale geluidsprestaties moet u ervoor zorgen dat de luidspreker op uw favoriete luisterpositie is gericht.
De weergegeven hoogtes zijn richtlijnen en variëren afhankelijk van de afstand van uw favoriete luisterpositie tot de luidspreker.
Wanneer de luidspreker correct op de vloerstandaard is gemonteerd, 'leunt' deze iets achterover.
De montagegaten (b en c) worden geblokkeerd door twee kleine schroeven en voordat u een van deze gaten kunt gebruiken, moet de schroef worden verwijderd.
Opmerking: Gebruik bij het monteren van de luidspreker op de vloerstandaard alleen montagegat (a)!
Kabelaansluitingen
De luidspreker kan worden gebruikt met Bang & Olufsen audio-, video- en linksystemen. Hij kan ook worden gebruikt met niet-Bang & Olufsen-systemen.

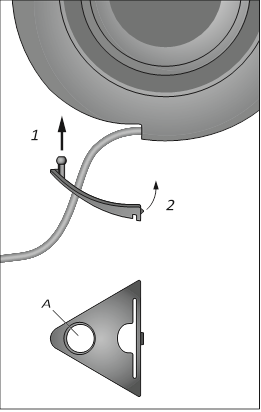

Afdekking voor contactdoos: Leid de twee kabels door het gat (A) voordat u ze op de luidspreker aansluit.
Het aansluitpaneel bevindt zich aan de onderkant van de luidspreker.
POSITION-schakelaar
Deze schakelaar heeft drie standen: FREE (VRIJ), WALL (MUUR) en CORNER (HOEK). Welke instelling u moet gebruiken, wordt uitgelegd in 'Pas BeoLab 3 aan uw kamer aan'.
SETUP-schakelaar
Deze schakelaar heeft drie standen: RIGHT (RECHTS), LEFT (LINKS) en LINE (LIJN).
Zet de schakelaar op RIGHT (RECHTS) of LEFT (LINKS) bij het aansluiten van luidsprekers in een Bang & Olufsen-systeem. Zet de schakelaar op LINE (LIJN) bij het aansluiten van luidsprekers in een niet-Bang & Olufsen-systeem.
POWER LINK- en LINE-aansluiting
Gebruik deze aansluiting om de luidspreker op uw systeem aan te sluiten...
...Op een Bang & Olufsen-systeem
Gebruik een Bang & Olufsen Power Link-kabel om de luidspreker op uw systeem aan te sluiten. Vergeet niet de SETUP-schakelaar respectievelijk op RIGHT (RECHTS) en LEFT (LINKS) (het rechter- en linker-geluidskanaal) te zetten.
...Op een niet-Bang & Olufsen-systeem
Gebruik een speciale adapter met aan de ene kant een gewone phono/RCA-stekker en aan de andere kant een DIN-stekker (optioneel accessoire, verkrijgbaar bij uw Bang & Olufsen-dealer). Vergeet niet de SETUP-schakelaar op LINE (LIJN) te zetten.
Het LINE-signaal moet een volumegeregeld lijnsignaal zijn dat niet hoger is dan 3 VRMS.
Power Link-aansluitingen
Deze aansluitingen voeren zowel het rechter- als het linker-geluidssignaal. Daarom kunnen de kabels op twee manieren worden aangesloten:
- Sluit een Power Link-kabel aan van het Bang & Olufsen-systeem rechtstreeks op elke luidspreker.
Of - Gebruik een Power Link-adapter (optioneel accessoire, verkrijgbaar bij uw Bang & Olufsen-dealer). Sluit een kabel aan van het Bang & Olufsen-systeem op de eerste luidspreker en sluit vervolgens een andere kabel aan van de eerste luidspreker op de volgende (dit zal vaak kabelwarboel minimaliseren).
![Power Link-aansluitingen]( "Bang & Olufsen - BeoLab 3 - Power Link-aansluitingen")
Kabelklem
Om veiligheidsredenen moet het netsnoer aan de luidspreker worden bevestigd. Gebruik de meegeleverde kleine kabelklem en schroef.
Power Link-kabels
De kabels moeten van het type zijn dat is gemarkeerd met een driehoek op de stekker. Gebruik geen van de oude typen Power Link-kabels, omdat dit ruis veroorzaakt en dus geen optimale geluidskwaliteit oplevert!
Pas BeoLab 3 aan uw kamer aan
De luidspreker kan bijna overal in uw kamer worden geplaatst. Het meest natuurlijke geluid en het beste stereoperspectief worden echter verkregen als deze wordt opgesteld zoals uitgelegd op deze pagina's.
De POSITION-schakelaar bevindt zich op het aansluitpaneel. Opmerking: Het is belangrijk dat u de SETUP-schakelaar op de juiste instelling zet op elk van de luidsprekers – zoals uitgelegd.
De POSITION-schakelaar
Wanneer een luidspreker in een hoek wordt geplaatst, wordt het basniveau versterkt in vergelijking met het basniveau van een luidspreker die in een meer vrijstaande positie wordt geplaatst.
Om deze natuurlijke basversterking te filteren, heeft de luidspreker een schakelaar gemarkeerd met POSITION. Het doel van de schakelaar is ervoor te zorgen dat het basniveau past bij de plaatsing van de luidspreker. De juiste schakelaarstand is afhankelijk van de afstand van de luidspreker tot de muren en hoeken van de kamer.

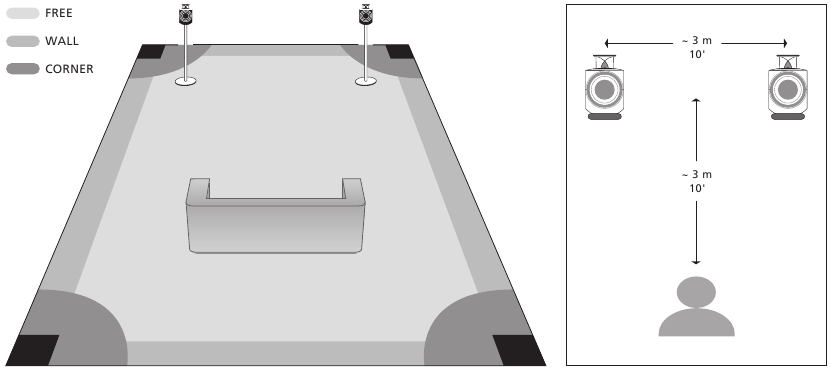

De POSITION-schakelaar heeft drie standen:
- FREE (VRIJ)
Gebruik deze instelling als de luidspreker meer dan 30 cm (12") van de muur is geplaatst en niet dichter bij een hoek dan 65 cm (25") – weergegeven door het grote lichtgrijze gebied in de illustratie op de volgende pagina.
- WALL (MUUR)
Gebruik deze instelling als de luidspreker minder dan 20 cm (8") van een muur is geplaatst en niet dichter bij een hoek dan 65 cm (25") – weergegeven door de grijze gebieden langs de muren in de illustratie op de volgende pagina.
- CORNER (HOEK)
Gebruik deze instelling als de luidspreker in een hoek is geplaatst – weergegeven door de donkergrijze gebieden in de illustratie op de volgende pagina.
We raden echter niet aan de luidspreker dichter bij de hoek te plaatsen dan 30 cm (12") – weergegeven door de zwarte gebieden in de illustratie:
Om het meest natuurlijke geluid en het beste stereoperspectief te verkrijgen, stelt u uw favoriete luisterpositie in zoals hier wordt weergegeven.
Het systeem 'Acoustic Lens Technology' zorgt voor een betere balans in de hoge tonen die rechtstreeks van de luidspreker komen, en het geluid dat door de kamer wordt gereflecteerd. Het systeem zorgt ook voor de juiste toonbalans in het hele gebied voor de luidspreker.
Hoe te meten? De afstanden waarnaar wordt verwezen, worden gemeten zoals hier wordt weergegeven (de luidspreker van bovenaf gezien).
De afstanden zijn bedoeld als richtlijnen en u kunt de POSITION-schakelaar natuurlijk op een van de drie gewenste instellingen zetten.
Installatievoorbeelden
Hier zijn drie voorbeelden die laten zien hoe u de POSITION-schakelaar op elke luidspreker in verschillende opstellingen kunt instellen.
Voorbeeld 1: De luidsprekers zijn aan één uiteinde van de kamer geplaatst (maar niet tegen de achterwand) en niet in de buurt van de zijwanden. Daarom moet de POSITION-schakelaar op beide luidsprekers op FREE (VRIJ) worden gezet.
Voorbeeld 2: Eén luidspreker is tegen de muur geplaatst en de andere in een hoek. Daarom moet de linkerluidspreker op WALL (MUUR) worden gezet en de rechterluidspreker op CORNER (HOEK).
Voorbeeld 3: Net als in voorbeeld 2 is één luidspreker tegen de muur geplaatst en de andere in een hoek. De vorm van de kamer heeft geen invloed op de te selecteren instelling. Daarom moet de linkerluidspreker op WALL (MUUR) worden gezet en de rechterluidspreker op CORNER (HOEK).
Als u een BeoLab 2-subwooferopstelling heeft...
Zoals uitgelegd in de BeoLab 2-handleiding, heeft de subwoofer een SETUP-schakelaar die kan worden ingesteld op 1, 2 of 3. Dit past de output van BeoLab 2 aan de gevoeligheidsniveaus van verschillende BeoLab-luidsprekers aan.
Als u een paar BeoLab 3-luidsprekers aansluit op de BeoLab 2-subwoofer, raden we u aan de BeoLab 2 SETUP-schakelaar op 2 te zetten.
