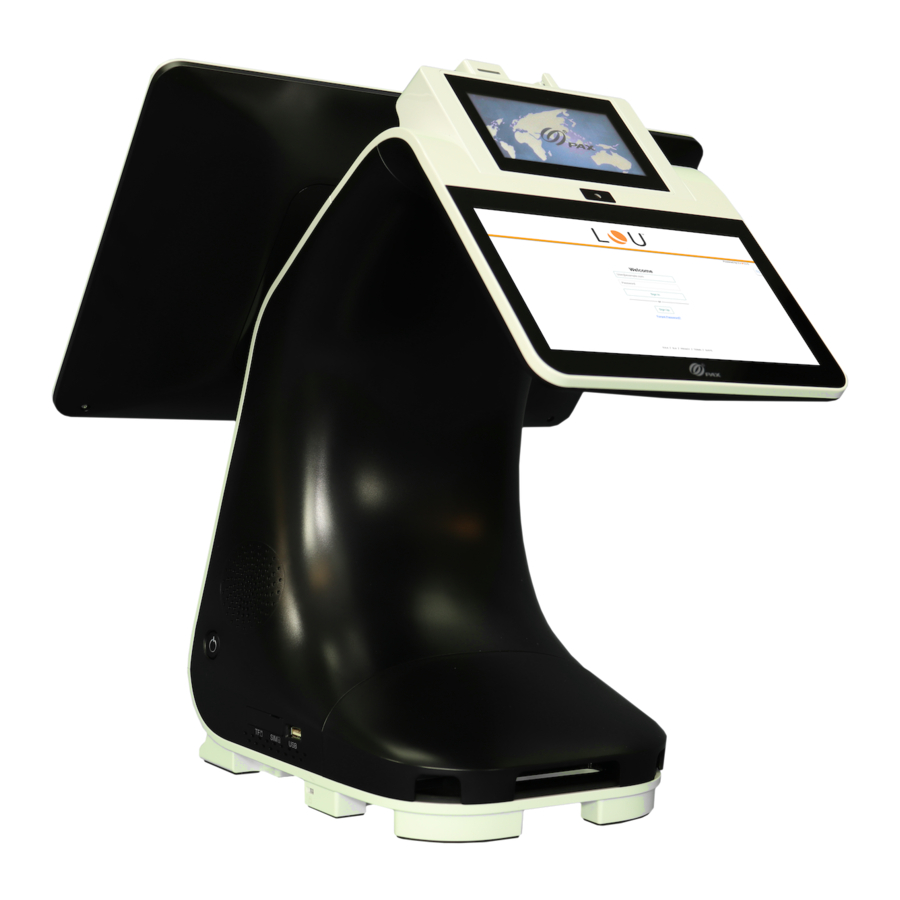

PAX E800 - Snelstartgids voor geïntegreerde slimme terminal

Inhoud Checklist

Controleer de componenten na het uitpakken. Als er iets ontbreekt, neem dan contact op met de dealer.

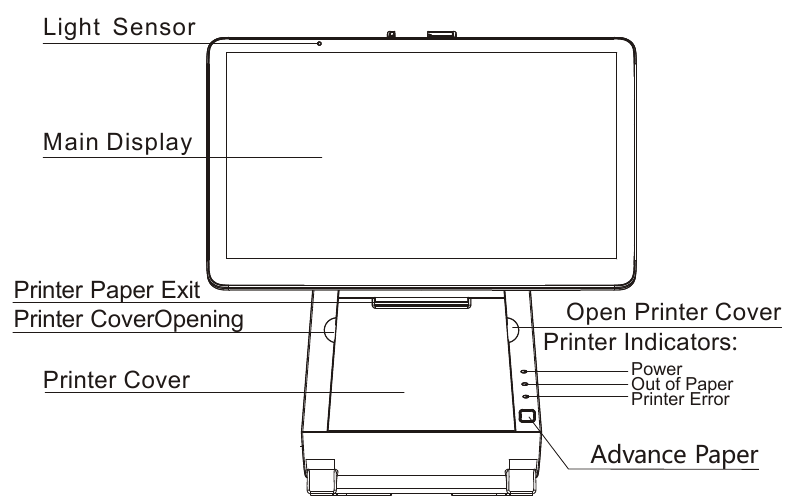

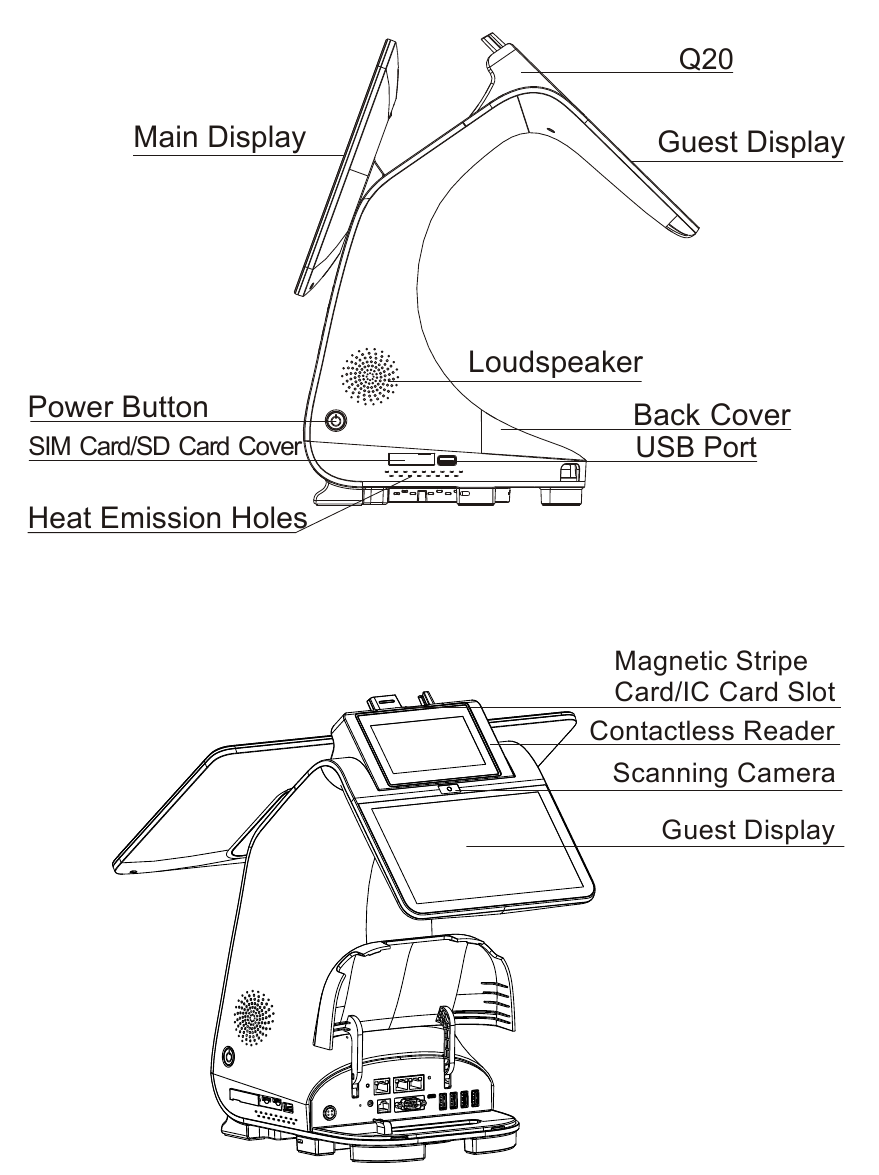

Productbeschrijving

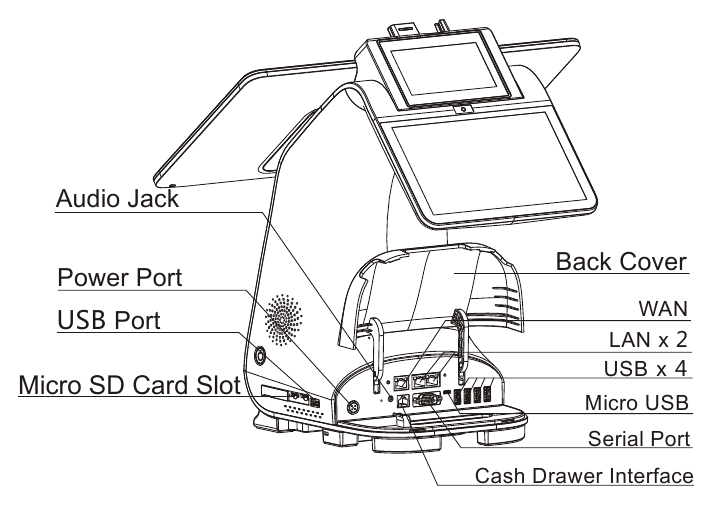

Terminalpoorten

Open de achterklep om toegang te krijgen tot de volgende poorten:

• Voeding – Sluit de AC-voeding aan op de E800
• Audio Jack – Stelt slechthorenden in staat om een ​​apparaat voor gehoorondersteuning aan te sluiten
• Cash Drawer (Geldlade) – Steek de kabel van de geldlade in de kassa om verbinding te maken
• WAN – Steek de kabel die met internet is verbonden om een ​​bekabeld netwerk voor de kassa te bieden
• LAN – Gebruikt voor bidirectionele Ethernet-verbindingen
• RS232 – Gebruikt om verbinding te maken met een serieel apparaat, zoals een extern POS-apparaat of een chequelezer
• Micro USB – Sluit een micro-USB-apparaat aan
• USB-OTG – Gebruikt voor lokale terminaldownloads of externe randapparatuur
• USB – Sluit een USB-apparaat aan

De volgende poorten zijn toegankelijk aan de zijkant van de E800:

• Micro SD-kaartsleuf – Open de kaartklep en steek de kaart in de TF-sleuf
• SIM-kaartsleuf – Open de kaartklep en steek de SIM-kaart in de SIM-sleuf om verbinding te maken met het netwerk van de mobiele provider
• USB – Sluit een USB-apparaat aan zonder de achterklep te openen

Aan/uitzetten

1. Inschakelen: Houd de aan/uit-knop (aan de zijkant) drie seconden ingedrukt totdat het hoofdscherm normaal wordt weergegeven.
2. Uitschakelen: Houd de aan/uit-knop (aan de zijkant) drie seconden ingedrukt totdat het afsluitmenu verschijnt. Selecteer "Power off" (Uitschakelen). De terminal wordt na enkele seconden uitgeschakeld.

Hybride kaartlezer

De Q20 aan de klantgerichte zijde van de E800 bevat een lezer die kan worden gebruikt als een magneetstrip-, EMV- en NFC/Contactloze kaartlezer.

Magneetstrip Lezer
Om de magneetstreeplezer te gebruiken, steekt u de kaart in de lezersleuf aan de bovenkant van de Q20. De terminal leest de informatie van de kaart wanneer de magneetstrip in de kaartsleuf wordt gestoken.

EMV-kaartlezer
Om de EMV-kaartlezer te gebruiken, steekt u de kaart met de voorkant naar u toe en de chip naar beneden in de kaartleuf. Laat de kaart erin zitten totdat de terminal aangeeft dat u de kaart moet verwijderen.

NFC/Contactloze kaartlezer
Om de NFC/Contactloze lezer te gebruiken, tikt u met de kaart op het Q20-scherm wanneer daarom wordt gevraagd. De terminal maakt gebruik van een antenneapparaat dat informatie van de kaart detecteert en ophaalt.

Specificaties

Printerpapier laden

1. Wanneer de printer geen papier meer heeft, gaat het gele "Paper Out" (Papier op) lampje branden. Open de externe printerklep door uw vinger in een uitsparing aan de zijkant van de deur te steken en naar buiten te trekken.

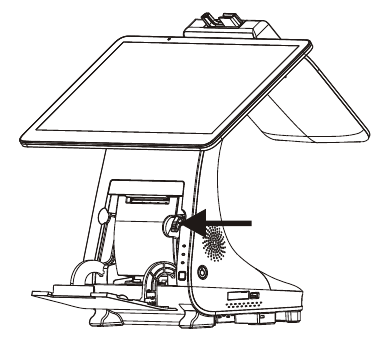

2. Open de ingebouwde printerklep door op de vergrendeling te drukken, zoals weergegeven.
   De printerklep gaat langzaam open.

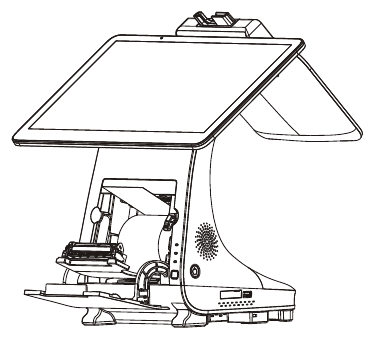

3. Plaats de papierrol, zoals weergegeven. Steek het uiteinde van de papierrol uit de printer.

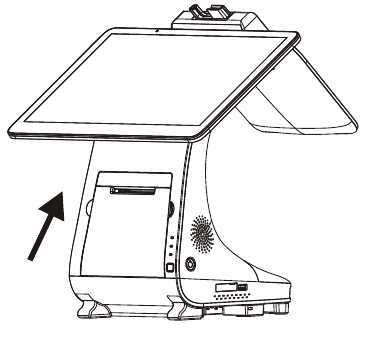

4. Druk op beide zijden van de ingebouwde printerklep totdat deze vastklikt. Sluit de externe printerklep. Het "Paper Out" (Papier op) indicatielampje gaat uit.


Installatie- en gebruikstips

Vermijd blootstelling van het apparaat aan een extreem hete, vochtige, stoffige of sterke elektromagnetische omgeving.

• Het apparaat niet trillen, schudden of laten vallen.
• Sluit geen enkel onderdeel van het apparaat aan of los terwijl het is ingeschakeld.
  Dit kan schade aan een interne circuit veroorzaken.
• Neem contact op met de technische ondersteuning van PAX voor hulp bij het apparaat.

  Veranderingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen.

Dit document wordt u uitsluitend ter informatie aangeboden. Alle functies en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. PAX's naam en PAX's logo zijn geregistreerde handelsmerken van PAX Technology Inc. Het Bluetooth® woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door PAX Technology, Inc. is onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaars.

Verantwoordelijke partij:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, USA
Helpdesk 1-877-859-0099
www.pax.us
