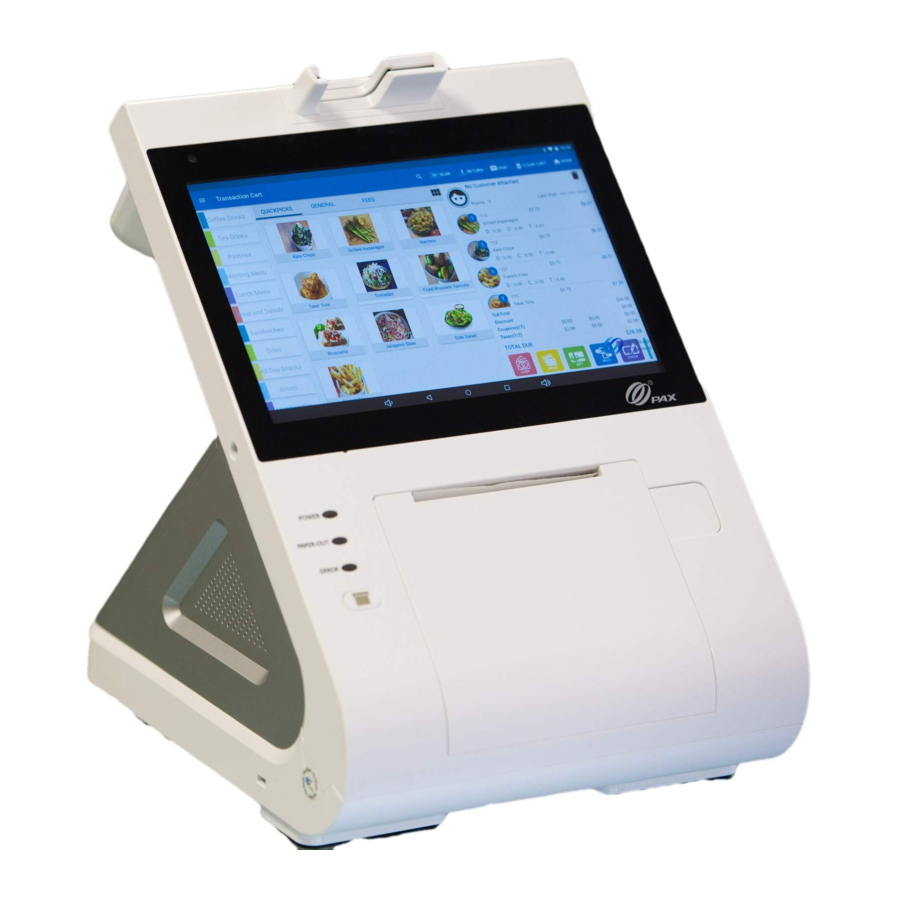

PAX E500 - Android all-in-one EPOS-terminal Snelstartgids

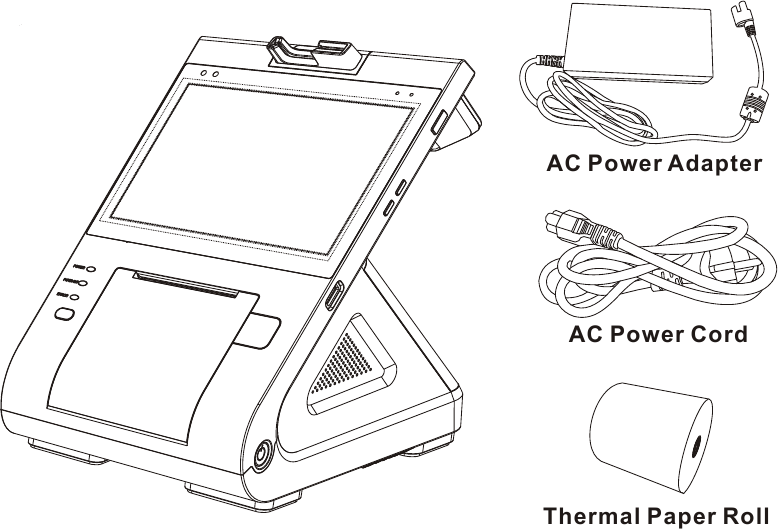

Inhoud van de doos

• 1 - PAX™ E500 met geïntegreerde Q20 klantgerichte betalingsmodule
• 1 - AC-voedingsadapter (PN 200310110000135)
• 1 - AC-voedingskabel (PN 200311020000023)
• 1 - Thermisch papierrol (PN 200499000000078)

Let op: De getoonde productafbeeldingen kunnen afwijken van het daadwerkelijk ontvangen product.

Productbeschrijving

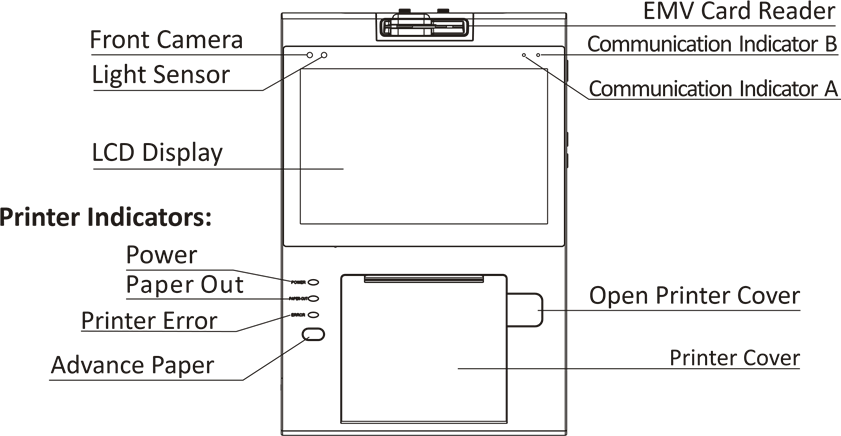

Vooraanzicht

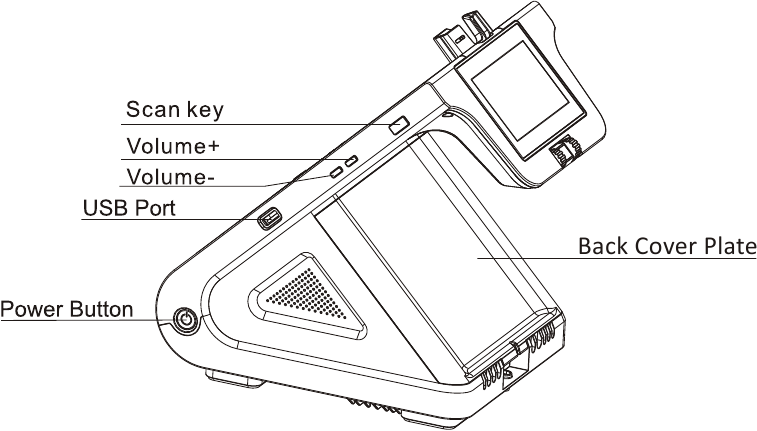

Zijaanzicht

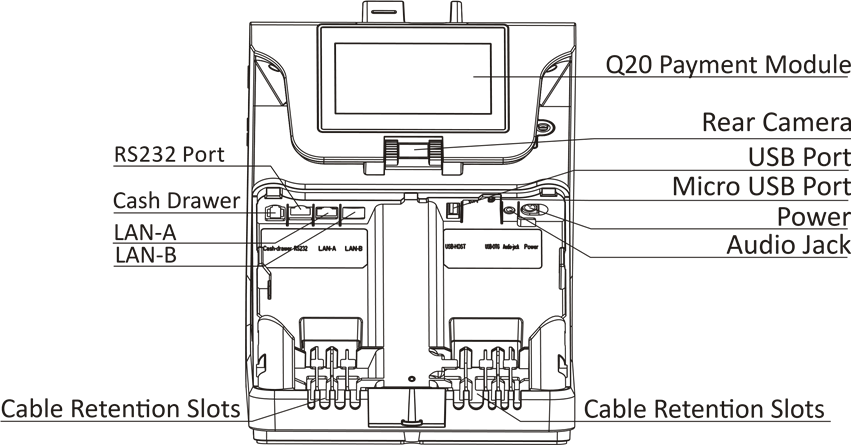

Achteraanzicht

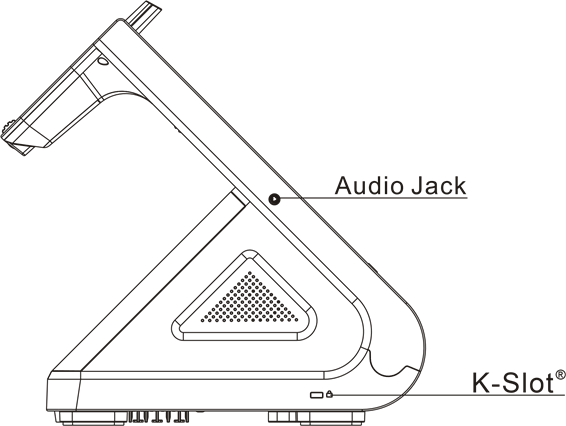

Linkeraanzicht

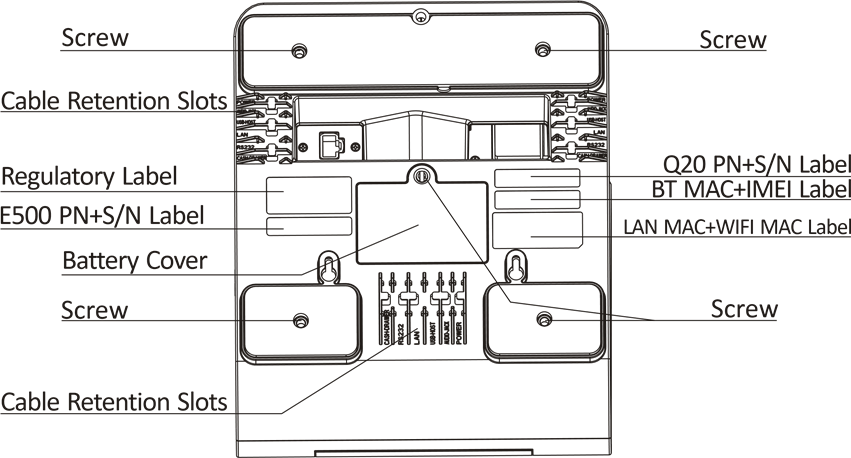

Onderkant

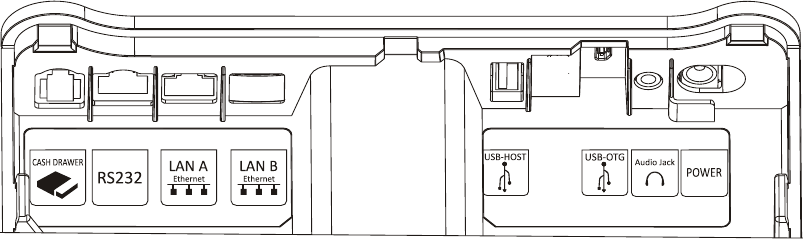

Terminalpoorten

Aan de achterkant van de E500 kunnen via poorten randapparatuur worden toegevoegd, zoals PIN-pads, controlelezers, contactloze lezers en andere externe apparaten, om lokale terminaldownloads en communicatie mogelijk te maken en om stroom te leveren. De poorten zijn gelabeld en hebben een kleurcode.

De volgende connectoren zijn beschikbaar aan de achterkant van de E500:

• Kassalade (RJ11, 24V) - Wordt gebruikt om verbinding te maken met de kassalade
• RS232 (RJ45) - Wordt gebruikt om een extern POS-apparaat of controlelezer aan te sluiten
• LAN A en LAN B - Worden gebruikt voor bi-directionele Ethernet-verbindingen via DSL of kabel
• USB-Host - Type A
• USB-OTG (Micro-B) - Wordt gebruikt voor lokale terminaldownloads of externe randapparatuur
• Audio-aansluiting – Ondersteunt de microfoon
• AC-voeding - Wordt gebruikt om de AC-voeding op de terminal aan te sluiten

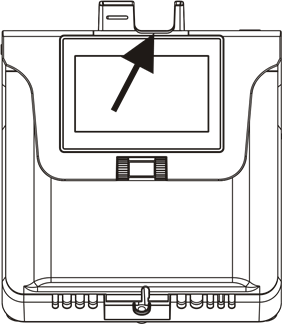

Achterklep verwijderen

1. Pak met uw duimen de plastic lipjes aan beide zijden van de onderrand van de afdekplaat vast.
2. Trek omhoog totdat de afdekplaat loskomt.
   Let op: Als u de afdekplaat niet met uw handen kunt verwijderen, gebruik dan een platte schroevendraaier om de onderrand van de afdekplaat los te maken.
3. Schuif de afdekplaat omhoog, waardoor de drie bovenste plastic lipjes aan de bovenkant van de afdekking loskomen, en verwijder de afdekplaat.

Terminallocatie

Plaats de terminal op een aanrecht, bureau of tafel. Houd de terminal uit de buurt van direct zonlicht, overmatig stof, vocht en hitte. Plaats de terminal niet in de buurt van elektrische apparaten die storingen kunnen veroorzaken, zoals magnetrons en föhns.

AC-stroomaansluiting

De E500 maakt gebruik van een tweedelige AC-voeding en -kabel. Het wordt ten zeerste aanbevolen om overspanningsbeveiliging en een UPS-noodstroomvoorziening met batterij-back-up te gebruiken. Om stroom aan te sluiten:

1. Sluit de tweedelige voeding en voedingskabel op elkaar aan.

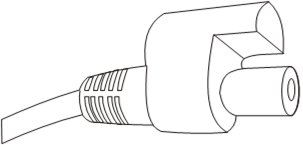

2. Steek de ronde stroomconnector met de halve cirkel in de stroompoort van de terminal.


   Sluit het andere uiteinde NIET aan op de AC-stroombron voordat alle andere kabels zijn aangesloten. Als u het AC-snoer op de stroombron aansluit voordat de andere kabels zijn geïnstalleerd, kan dit schade aan de terminal of aangesloten apparaten veroorzaken.
3. Leid het netsnoer door de kabelborgsleuf aan de onderkant van de terminal.
4. Nadat alle terminalkabels zijn aangesloten, steekt u de AC-voedingskabel van de terminal in de stroombron.

Koppel de voeding niet los terwijl toepassingen naar de terminal worden gedownload. De toepassingen kunnen onjuist worden gedownload of het Flash-geheugen kan beschadigd raken.

Terminalcommunicatie

De E500 ondersteunt de volgende soorten communicatie:

• Ethernet LAN
• Seriële poort RS232
• USB
• GSM/GPRS
• WDCMA
• TD-SCDMA
• 4G FDD-LTE & TD-LTE
• Wi-Fi 802.11 b/g/n
• Bluetooth® draadloze technologie en Bluetooth Low Energy
• PSTN-inbelmodem (optioneel met EM100 externe module)

Hybride kaartlezer

De Q20 aan de consumentgerichte zijde van de E500 heeft een lezer die kan worden gebruikt als een EMV-kaartlezer en een NFC/contactloze kaartlezer.

Magneetstrip lezer

Om de magneetstrip lezer te gebruiken, steekt u de magneetstrip kaart in de kaartlezer sleuf aan de bovenkant van de Q20. De terminal leest de informatie van de magneetstripkaart wanneer de magneetstrip in de kaartsleuf wordt gestoken.

EMV-kaartlezer

Om de EMV-kaartlezer te gebruiken, steekt u de EMV-kaart met de voorkant van de kaart naar u toe en de chip naar beneden in de kaartsleuf aan de bovenkant van de Q20. Laat de kaart zitten totdat de terminal een bericht geeft om de kaart te verwijderen.

NFC/Contactloze kaartlezer

Om de NFC/Contactloze kaartlezer te gebruiken, houdt u de NFC/Contactloze kaart tegen het Q20-scherm wanneer hierom wordt gevraagd. De terminal gebruikt een antenne apparaat dat informatie van de kaart detecteert en ophaalt.

Het apparaat reinigen

Gebruik geen industriële of schurende reiniger, omdat dit het scherm kan beschadigen of bekrassen.

• Dompel het apparaat niet onder in water (of vloeistof).
• Spuit geen water of reiniger in de EMV-kaartlezer of -poorten.
• Om het scherm schoon te maken, brengt u gedestilleerd water of een milde glasreiniger aan op een zachte, pluisvrije doek en veegt u het terminalscherm voorzichtig schoon.
• Om de terminal schoon te maken, brengt u gedestilleerd water of een plasticveilige reiniger aan op een zachte, pluisvrije doek en veegt u de terminal voorzichtig schoon.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk passende maatregelen moet nemen.

Inschakelen

Houd de AAN/UIT-knop twee seconden ingedrukt totdat het scherm oplicht en de terminal succesvol wordt ingeschakeld. (Zie de locatie van de aan/uit-knop aan het begin van deze handleiding.)

Uitschakelen

Houd de AAN/UIT-knop twee seconden ingedrukt. Selecteer op het E500-scherm Uitschakelen (Power off). (Zie de locatie van de aan/uit-knop aan het begin van deze handleiding.) De E500 wordt uitgeschakeld.

Let op: Zie de PAX E500-installatiehandleiding voor meer informatie over de E500, waaronder het laden van papier, Wi-Fi-service, LAN-poorten, de Dual-SIM-functie en het installeren van een SIM-kaart, een Micro SD-kaart of een kabelslot.

Dit document wordt u uitsluitend ter informatie verstrekt. Alle functies en specificaties kunnen zonder kennisgeving worden gewijzigd. De naam van PAX en het logo van PAX zijn geregistreerde handelsmerken van PAX Technology Inc. Het Bluetooth®-woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door PAX Technology, Inc. is onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectievelijke eigenaars.

Verantwoordelijke partij:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, USA
Helpdesk
1-877-859-0099
www.pax.us
