Godox S30 - Focusing LED Light Handleiding

Introductie

S30 Focusing LED Light is uitstekend geschikt voor productfotografie, fotojournalistiek en video-opnamen, enz. Het creëert een stabiele lichtbron en gelijkmatige verlichting voor fotografie. De helderheid van dit licht kan nauwkeurig worden aangepast met eenvoudige bediening.

Kenmerken:

• Met speciaal ontworpen lens om een zacht en gelijkmatig lichteffect te verkrijgen van het midden tot de rand
• Instelbaar focusbereik en lichthelderheid stellen u in staat om de variatie van de hardheid, dimensie en randcontrast van de schaduw te observeren
• Nauwkeurige controle over het licht en meer creatieve lichteffecten bereiken bij gebruik in combinatie met overvloedige accessoires
• Drie manieren van stroomvoorziening (5V/7.4V/15V) bieden veel gemak, draagbaarheid en brede toepassing
• Groot LCD-scherm. Instellingen automatisch opgeslagen

• Niet demonteren of wijzigen. Mocht het product defect raken, stuur het defecte product dan terug naar het erkende servicecentrum voor inspectie en onderhoud.
• Houd droog. Niet met natte handen hanteren, onderdompelen in water of blootstellen aan regen. Niet in omstandigheden met hoge temperaturen of een hoge luchtvochtigheid plaatsen.
• Buiten bereik van kinderen bewaren.
• Aangezien dit product een make-and-break-apparaat gebruikt, dient u het gemakkelijk te kunnen gebruiken.
• Koppel de stroomtoevoer los wanneer het voor langere tijd niet wordt gebruikt.
• Als dit product oververhit raakt, stopt het met werken en wordt het werk hervat na afkoeling. Dit is te wijten aan de ingebouwde overtemperatuurbeveiliging.

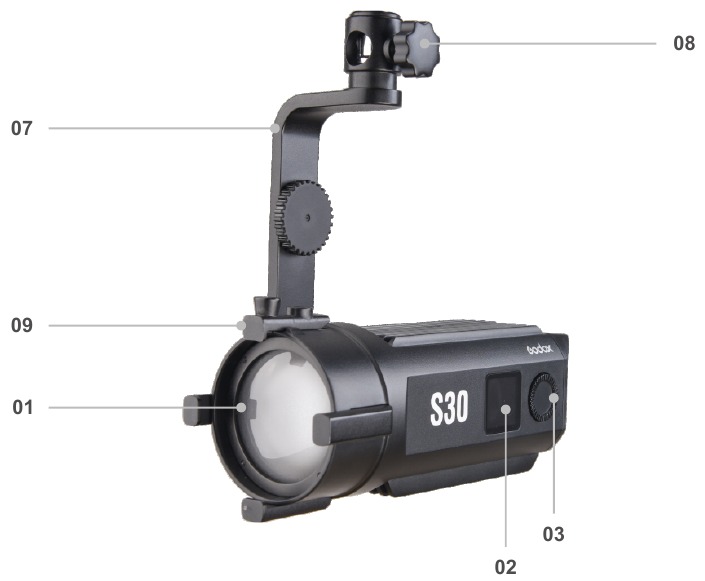

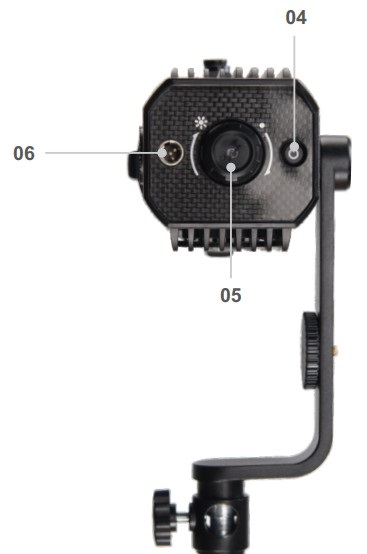

Onderdelen

1. Lens
2. LCD-scherm
3. Selecteerknop voor lichthelderheid
4. Aan/uit-schakelaar (Power Switch)
5. Selecteerknop voor brandpuntsafstand
6. DC-voedingsaansluiting
7. Richtingaanpassingsbeugel
8. Bevestigingsknop
9. Accessoirevergrendeling

LCD-scherm

Bediening

De videolamp gebruiken

• Er zijn drie manieren voor stroomvoorziening:

1. Stroom geleverd door DC-adapter (15V/4A).

2. Stroom geleverd door Li-ion batterij (Sony NP-F970/F950/F930) (7.4V).

3. Stroom geleverd door powerbank met een USB-kabel (5V/2A).


• Druk lang op de AAN/UIT-schakelaar (ON/OFF Power Switch), de videolamp begint licht te geven.
• Het LCD-scherm toont de informatie.

Opmerking: Het vermogen van de S30 is 30W wanneer stroom wordt geleverd door een 15V/4A DC-adapter of 10W wanneer stroom wordt geleverd door een li-ion batterij (Sony NP-F970/F950/F930) of powerbank (5V/2A).

Aanpassing van de lichthelderheid

• Draai aan de selecteerknop om de lichthelderheid aan te passen.

• Het instelbare bereik van de lichthelderheid is 10% ~ 100%.

Aanpassing van de brandpuntsafstand

Wanneer u de selecteerknop voor de brandpuntsafstand tegen de klok in tot het einde draait, is de lichtdekking het grootst; wanneer u de selecteerknop voor de brandpuntsafstand met de klok mee tot het einde draait, is de lichtdekking het kleinst.

Richtingaanpassingsbeugel

• Deze beugel kan 340° omhoog worden gedraaid.

• Als de beugel na herhaaldelijk draaien niet strak genoeg zit, gebruik dan de meegeleverde sleutel om deze vast te zetten.

Opmerking:

1. De LED-spot gaat automatisch uit zodra deze is ingeschakeld als de stroom van de draagbare oplader lager is dan 2A.
2. Starttemperatuur ventilator: ventilator 1 start als de temperatuur hoger is dan 40°C en ventilator 2 start als deze hoger is dan 45°C.
3. De LED-spot gaat automatisch uit als de temperatuur hoger is dan 70°C.

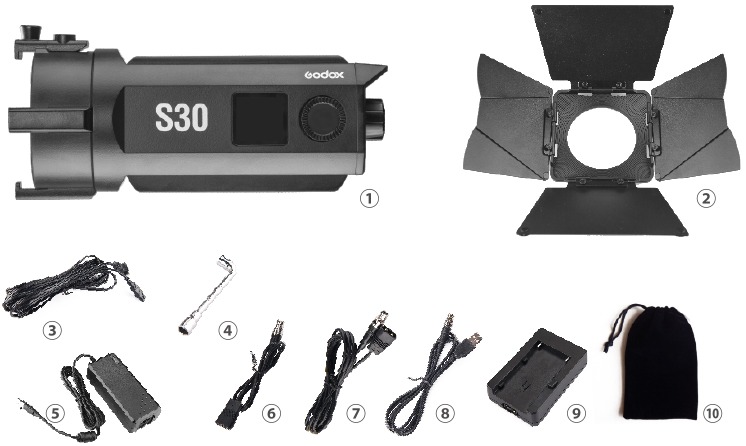

Meegeleverde items

1. Lichtbody
2. Barndoor Set
3. 5-meter stroomkabel (Power Cord)
4. Sleutel
5. Adapter
6. 50cm Kabel
7. 180cm Kabel
8. USB-kabel (USB Cable)
9. Lithiumbatterij Box
10. Draagbare tas (Portable Bag)

Technische gegevens

* Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Apart verkrijgbare accessoires

Het product kan worden gebruikt in combinatie met de volgende accessoires die afzonderlijk worden verkocht, om de beste fotografie-effecten te bereiken.

	SA-P	Projectie Hulpstuk (Projection Attachment) (inbegrepen een SA-01 85mm Lens)
	SA-01	85mm Lens
	SA-02	60mm Groothoeklens (Wide-angle Lens)
	SA-03	150mm Telelens (Telephoto Lens)
	SA-05	Scrim Set
	SA-06	Iris Diafragma (Iris Diaphragm)
	SA-07	Framing Shutter
	SA-09	GOBO Set
	SA-10	GOBO Houder (GOBO Holder)
	SA-11C(Kleureffecten set (Color effects set)) SA-11T(Kleurtemperatuur aanpassingsset (Color temperature adjustment set))	Kleurfilter (Color Filter)

Installatie van accessoires

Hoe het projectie hulpstuk (apart verkrijgbaar) & Barndoor Set te installeren

1. Beweeg de accessoirevergrendeling opzij.

2. Plaats het projectie hulpstuk of de barndoor set in de sleuf van de LED-lichtkop.

3. Draai de accessoirevergrendeling naar de oorspronkelijke plaats om deze vast te draaien.

Effecten van accessoires

• Projectie hulpstuk:
  geeft de mogelijkheid om een gecontroleerde lichtbundel te projecteren, met drie opties van de lens.

• Barndoor set:
  om de lichtbundel nauwkeurig te regelen en vorm te geven zoals vereist

• Framing shutter:
  framing shutterbladen gebruiken om driehoeken, vierkanten, rechthoeken, trapeziums en andere vormen te vormen

• GOBO set:
  door de Gobo in de projectie hulpstuk sleuf te steken, kunnen verschillende patronen worden geprojecteerd om verschillende achtergronden te vormen

• Scrim set:
  wordt gebruikt om de lichtintensiteit te verminderen en de lichtgradatie te regelen

• Iris Diafragma:
  om het bereik van de lichtbundel te regelen zonder de lichtbody te bewegen


GODOX Photo Equipment Co., Ltd.
1st to 4th Floor, Building 2/ 1st to 4th Floor, Building 4, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China
Tel: +86-755-29609320(8062)
Fax: +86-755-25723423
E-mail: godox@godox.com
http://www.godox.com
Made In China
