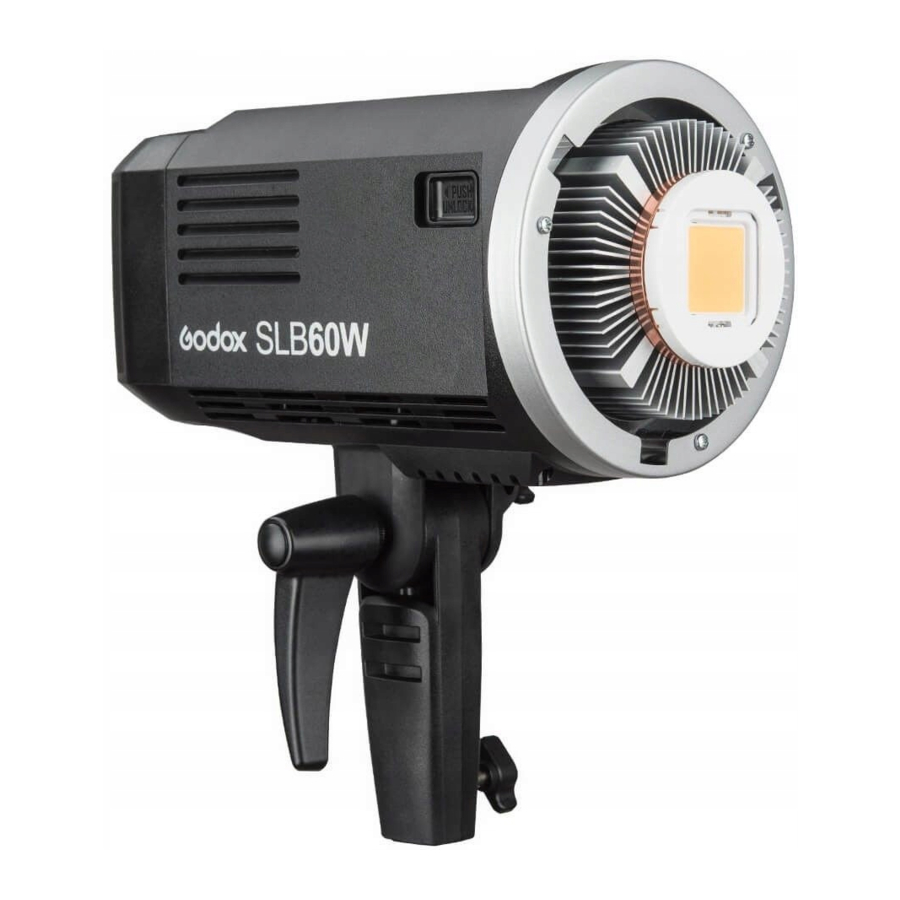

Godox SLB60W, SLB60Y - LED Videolamp SL Serie Handleiding

Voorwoord

Dank u voor de aankoop van dit Godox Product!
SL Serie videolampen zijn uitstekend geschikt voor productfotografie, fotojournalistiek en video-opnames, etc. Het creëert een stabiele lichtbron en gelijkmatige belichting voor fotografie.
Er zijn twee modellen beschikbaar: Witte Versie (5600K), Gele Versie (3300K).

Kenmerken

• 60W LED-lampen garanderen een hoge lichthelderheid
• Gebruik van lithium batterij pack (kan in gemeenschappelijk gebruik zijn met AD600 serie lithium batterij). En compatibel met AD-AC stroombron die binnenshuis kan worden gebruikt.
• De kleurweergave-index is hoger dan 93, waardoor de objecten authentiek worden weergegeven
• Draadloos de helderheid van het licht aanpassen, draadloos 433MHz groeperingssysteem (6 groepen & 16 kanalen)
• Groot LCD-paneel. Instellingen automatisch opgeslagen
• Met temperatuurregelfunctie om oververhitting te voorkomen
• Met gespecialiseerde beschermhoes om de LED-kralen te beschermen
• Met rode koperen koellichaam en ingebouwde ventilator om uitstekende warmteafvoer te bieden

  Type	Model
  Witte Versie(Kleurtemperatuur 5600K)	SLB60W
  Gele Versie(Kleurtemperatuur 3300K)	SLB60Y

Voor uw veiligheid

Niet plaatsen in omstandigheden met hoge temperatuur of hoge luchtvochtigheid.
Als dit product oververhit raakt, stopt het met werken en hervat het zijn werking na afkoeling. Dit is te wijten aan de ingebouwde oververhittingsbeveiliging.
Niet met natte handen hanteren, onderdompelen in water of blootstellen aan regen.
Dit product niet demonteren of wijzigen. Mocht het product openbreken als gevolg van een val of ander ongeluk, stuur het defecte product dan terug naar een erkend servicecentrum voor inspectie en onderhoud.

Onderdelen

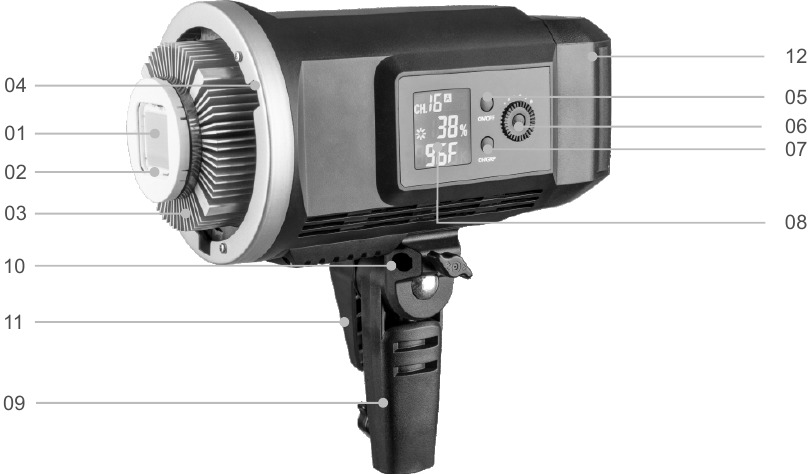

Body

1. LED Kralen
2. Beschermhoes
3. Koellichaam
4. Accessoire Sleuf
5. AAN/UIT Power Switch (AAN/UIT schakelaar)
6. Select Dial (Selectiewiel) + SET Button (SET-knop)
7. CH/GRP Button (CH/GRP-knop)
8. LCD-paneel (Wit in Blauw)
9. Montagebeugel
10. Paraplu Ingang
11. Richtingaanpassingshendel
12. Lithiumbatterij

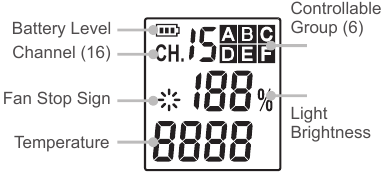

LCD-paneel

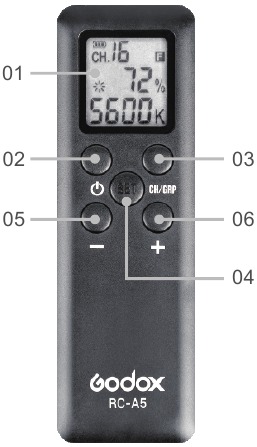

Afstandsbediening

1. LCD-paneel (Zwart in Wit)
2. Power Switch (AAN/UIT schakelaar)
3. CH/GRP Button (CH/GRP-knop)
4. SET Button (SET-knop)
5. "-" Button (knop)
6. "+" Button (knop)
7. Batterijcompartiment
8. Batterijcompartimentdeksel

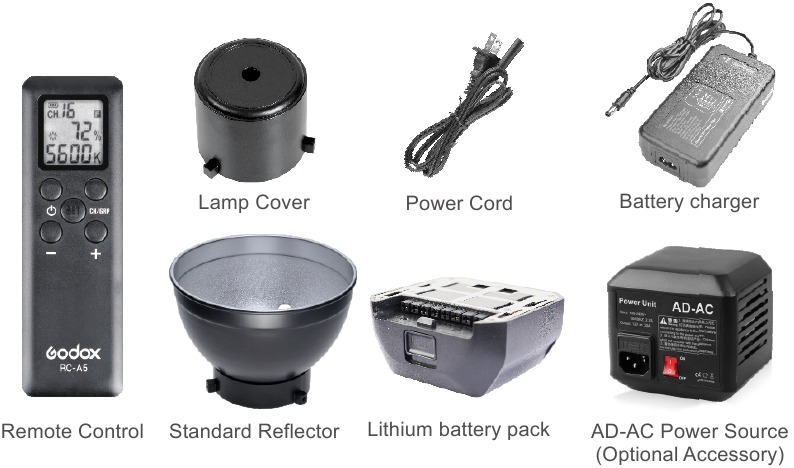

Accessoires

Bediening

De Videolamp Gebruiken

• Sluit de lamp aan op de lithium batterij pack.
• Houd de ON/OFF button (AAN/UIT-knop) 1 seconde ingedrukt om in te schakelen; druk nogmaals op de ON/OFF button (AAN/UIT-knop) om uit te schakelen.
• Het LCD-paneel toont de informatie.

Licht Helderheid Aanpassing

• Draai aan de select dial (selectiewiel) om de helderheid van het licht aan te passen.
• Het instelbare bereik van de lichthelderheid is 10% ~ 100%.

Temperatuur Indicatie

• Deze videolamp controleert te allen tijde de temperatuur om gevaarlijke situaties te vermijden. Het wordt automatisch uitgeschakeld wanneer de temperatuur te hoog is.
• Druk 2 seconden op de SET button (SET-knop) en de temperatuur kan worden geschakeld tussen Celsius en Fahrenheit.
• Dubbelklik snel op de SET button (SET-knop), het temperatuurpictogram knippert, u kunt aan de select dial (selectiewiel) draaien om de temperatuur (40 ° ~ 60 °) met ventilator in te stellen.

Draadloze Afstandsbediening

Met een 433 MHz draadloos systeem heeft dit product een functie voor groepering en bediening op afstand. Er kunnen maximaal 6 groepen videolampen worden bediend. Er zijn 16 kanalen beschikbaar met een sterke anti-interferentiecapaciteit.

• Stel de kanalen en groepen van de videolamp in op dezelfde als die van de afstandsbediening voor gebruik.
• Als u de Witte Versie gebruikt, stel dan de kleurtemperatuur van de afstandsbediening constant in op 5600K;
• Als u de Gele Versie gebruikt, stel dan de kleurtemperatuur van de afstandsbediening constant in op 3300K;

Kanaal / Groep van de Videolamp Aanpassen

• Druk op de CH/GRP button (CH/GRP-knop) en het groepspictogram knippert. Draai aan de select dial (selectiewiel) om een groeps-ID (A tot F) te kiezen.
• Druk tweemaal op de CH/GRP button (CH/GRP-knop) en het kanaalpictogram knippert. Draai aan de select dial (selectiewiel) om een kanaal-ID (1 tot 16) te kiezen.

Kanaal / Groep van de Afstandsbediening Aanpassen

• Druk op de CH/GRP button (CH/GRP-knop) en het groepspictogram knippert. Druk op de "-" (knop) "+" (knop) om een groeps-ID (A tot F) te kiezen.
• Druk tweemaal op de CH/GRP button (CH/GRP-knop) en het kanaalpictogram knippert. Druk op de "-" (knop) "+" (knop) om een kanaal-ID (1 tot 16) te kiezen.

Licht Helderheid / Kleurtemperatuur Aanpassen met de Afstandsbediening

• Druk op de "-" (knop) "+" (knop) om de lichthelderheid aan te passen.
• Druk eenmaal op de SET button (SET-knop) van de afstandsbediening en het kleurtemperatuurpictogram knippert. Druk op de "-" (knop) "+" (knop) om de kleurtemperatuur aan te passen.

Andere Bedieningstips

• Door op de ON/OFF button (AAN/UIT-knop) op de afstandsbediening te drukken, kunnen alle videolampgroepen in- en uitgeschakeld worden.
• Door de "SET" button (SET-knop) op de afstandsbediening 2 seconden ingedrukt te houden, kan de huidige videolampgroep in- en uitgeschakeld worden.
• Verwijder de batterij als de lamp voor een langere periode niet wordt gebruikt.

Wanneer er zich abnormale situaties voordoen in de binnenste videolamp, knipperen de relevante LCD-tekens als waarschuwingen. Bijvoorbeeld:

1. Wanneer de ventilator stopt met werken als gevolg van een storing, tekens knipperen om te alarmeren.
2. Wanneer de temperatuur van het koellichaam hoger is dan 70 graden Celsius, knippert de temperatuur op het LCD-paneel en stopt de videolamp met werken.
3. Wanneer het batterijniveau laag is, knippert het batterijpictogram en stopt de videolamp met werken.

Batterij

Kenmerken

1. Deze videolamp maakt gebruik van een Li-ion-polymeerbatterij (kan in gemeenschappelijk gebruik zijn met een AD600-serie lithiumbatterij) die een lange looptijd heeft. De beschikbare laad- en ontlaadtijden zijn 500.
2. Het is betrouwbaar veilig. Het interne circuit is beveiligd tegen overlading, overontlading, overstroom en kortsluiting.
3. Het duurt slechts 4 uur om de batterij volledig op te laden met behulp van de standaard batterijlader.

Voorzorgsmaatregelen

Geen kortsluiting veroorzaken.
Niet blootstellen aan regen of onderdompelen in water. Deze batterij is niet waterdicht.
Buiten bereik van kinderen bewaren.
Niet langer dan 24 uur continu opladen.
Bewaren op droge, koele, geventileerde plaatsen.
Niet opzij leggen of in vuur werpen.
Lege batterijen moeten worden afgevoerd volgens de plaatselijke voorschriften.
Als de batterij langer dan 3 maanden niet is gebruikt, laad deze dan volledig op.

De Batterij Pack Laden en Ontladen

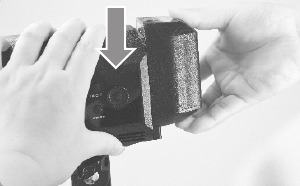

Laden:

1. Lijn de groef van de batterij uit met de rand van het hoofdbatterijcompartiment.

2. Duw de batterij pack omlaag totdat deze is vergrendeld.


Ontladen:

1. Duw de Battery Locking Ring (Batterij Vergrendelingsring) naar rechts.

2. Duw de batterij pack omhoog om deze te ontladen.


Batterijniveau Indicatie

Zorg ervoor dat de batterij pack veilig in de videolamp is geladen. Controleer de batterijniveau-indicatie op het paneel om het resterende batterijniveau te zien.

Opmerking: houd rekening met een fout op het display wanneer de versnellingen veranderen.

Technische Gegevens

* Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
