Godox Xpro-C - Handleiding voor draadloze TTL-flitstrigger

Voorwoord

Hartelijk dank voor de aankoop van deze draadloze XProC-flitstrigger.
Deze draadloze flitstrigger is geschikt voor het gebruik van Canon-camera's om Godox-flitsers met X-systeem te bedienen, zoals cameraflitsers, outdoorflitsers en studioflitsers. Het kan ook originele Canon-speedlites bedienen met de coördinatie van de X1R-C-ontvanger. Met multi-channel triggering, stabiele signaaloverdracht en gevoelige reactie, geeft het fotografen ongeëvenaarde flexibiliteit en controle over hun strobist-opstellingen. De flitstrigger is van toepassing op Canon EOS-serie camera's met flitsschoenmontage, evenals de camera's met pc-sync-aansluitingen.
Met de draadloze XProC-flitstrigger is high speed synchronisatie beschikbaar voor de meeste cameraflitsers op de markt die E-TTL II ondersteunen. De maximale flitssynchronisatiesnelheid is maximaal 1/8000s *.
*: 1/8000s is haalbaar wanneer de camera een maximale camerasluitertijd van 1/8000s heeft.

Niet demonteren. Mocht reparatie noodzakelijk zijn, dan moet dit product naar een erkend servicecentrum worden gestuurd.
Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
Buiten bereik van kinderen houden.
Gebruik de flitser niet in de buurt van ontvlambare gassen. Let in bepaalde omstandigheden op de relevante waarschuwingen.
Laat het product niet achter en bewaar het niet als de omgevingstemperatuur hoger is dan 50℃.
Schakel de flitstrigger onmiddellijk uit in geval van een storing.
Neem voorzorgsmaatregelen bij het hanteren van batterijen

• Gebruik alleen batterijen die in deze handleiding staan vermeld. Gebruik geen oude en nieuwe batterijen of batterijen van verschillende typen tegelijkertijd.
• Lees en volg alle waarschuwingen en instructies van de fabrikant.
• Batterijen mogen niet worden kortgesloten of gedemonteerd.
• Gooi batterijen niet in vuur en stel ze niet bloot aan directe hitte.
• Probeer niet om batterijen omgekeerd of achterstevoren te plaatsen.
• Batterijen zijn gevoelig voor lekkage wanneer ze volledig ontladen zijn. Om schade aan het product te voorkomen, dient u de batterijen te verwijderen wanneer het product lange tijd niet wordt gebruikt of wanneer de batterijen leeg zijn.
• Mocht er vloeistof uit de batterijen in contact komen met de huid of kleding, spoel dan onmiddellijk met schoon water.

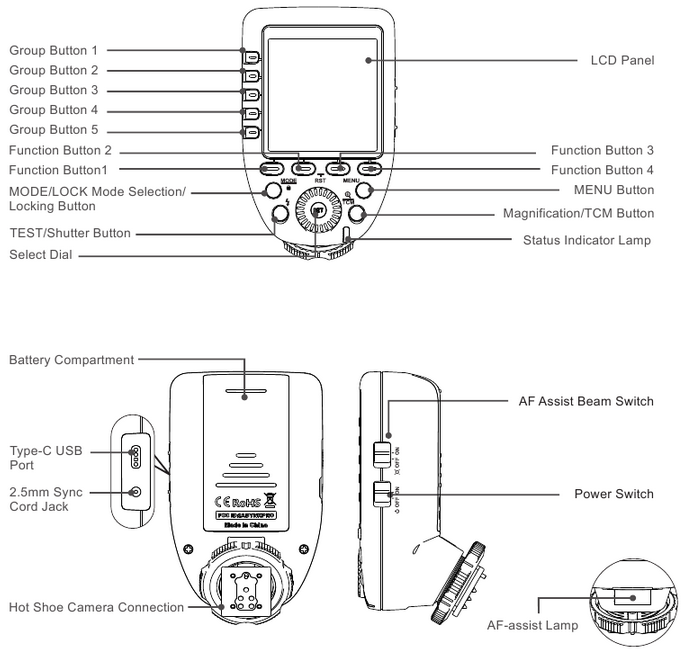

Namen van onderdelen

Behuizing

Statusindicatielampje

• Groen:
  Trigger (flitser) + Focus (camera)
• Rood:
  Trigger (flitser) + Sluiter (camera)

AF-hulplichtschakelaar

• ON (AF-hulplicht straalt uit)
• OFF (AF-hulplicht straalt niet uit)

Aan/uit-schakelaar

• ON (Aan)
• OFF (Uit)

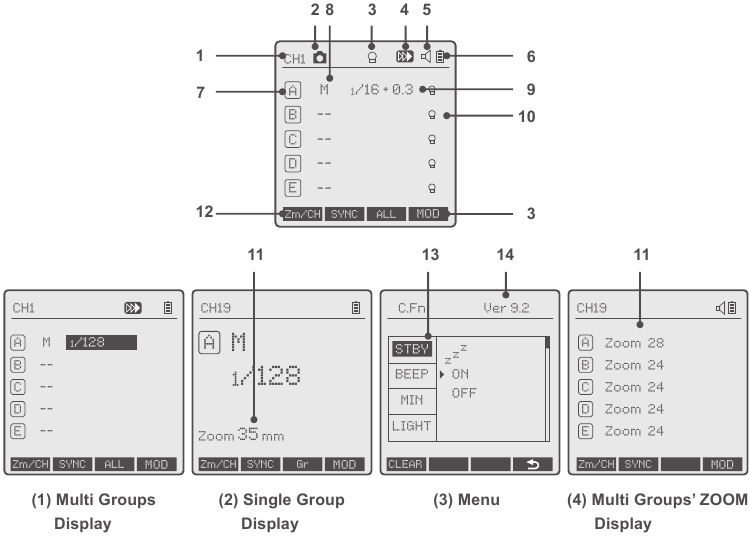

LCD-scherm

1. Kanaal (32)
2. Cameraverbinding
3. Masterbediening modellering lamp
4. High-Speed/Rear Curtain Sync
5. Geluid
6. Batterij niveau indicatie
7. Groep
8. Modus
9. Vermogen
10. Modellering lamp van groep
11. ZOOM-waarde
12. Pictogrammen van functieknop
13. C.Fn-menu
14. Versie

Batterij

AA alkalinebatterijen worden aanbevolen.

• Batterijen plaatsen
  Zoals in de afbeelding wordt getoond, schuift u het batterijvakdeksel van de flitstrigger open en plaatst u afzonderlijk twee AA-batterijen.
• Batterij indicatie
  Controleer de batterij niveau indicatie op het LCD-scherm om het resterende batterij niveau tijdens het gebruik te bekijken.

De batterij indicatie verwijst alleen naar AA alkalinebatterijen. Aangezien de spanning van een Ni-MH-batterij laag is, verwijzen we niet naar deze tabel.

De flitstrigger gebruiken

1. Als een draadloze cameraflitstrigger
   Neem TT685C als voorbeeld:

   1. Schakel de camera uit en monteer de zender op de flitsschoen van de camera. Schakel vervolgens de flitstrigger en de camera in.
   2. Druk lang op de knop <Zm/CH> om het kanaal, de groep, de modus en de parameters in te stellen (zie de inhoud van "De flitstrigger instellen").
   3. Schakel de cameraflitser in, druk op de knop <> voor draadloze instelling en het draadloze <> pictogram en het <SLAVE> slave unit pictogram worden op het LCD-scherm weergegeven. Druk op de <CH>-knop om hetzelfde kanaal in te stellen als de flitstrigger en druk op de <Gr>-knop om dezelfde groep in te stellen als de flitstrigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de cameraflitsers van andere modellen).
   4. Druk op de camerasluiter om te triggeren en het statuslampje van de flitstrigger wordt synchroon rood.
2. Als een draadloze outdoorflitstrigger
   Neem AD600B als voorbeeld:

   1. Schakel de camera uit en monteer de zender op de flitsschoen van de camera. Schakel vervolgens de flitstrigger en de camera in.
   2. Druk lang op de knop <Zm/CH> om het kanaal, de groep, de modus en de parameters in te stellen (zie de inhoud van "De flitstrigger instellen").
   3. Schakel de outdoorflitser in en druk op de knop <> voor draadloze instelling en het <> draadloze pictogram wordt op het LCD-scherm weergegeven. Druk lang op de knop <GR/CH> om hetzelfde kanaal in te stellen als de flitstrigger en druk kort op de knop <GR/CH> om dezelfde groep in te stellen als de flitstrigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de outdoorflitsers van andere modellen).
   4. Druk op de camerasluiter om te triggeren en het statuslampje van de flitstrigger wordt synchroon rood.

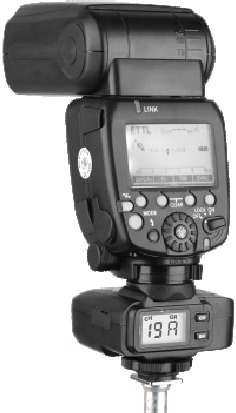

3. Als een draadloze originele flitstrigger

   Neem 600EX-RT als voorbeeld:
   1. Schakel de camera uit en monteer de zender op de flitsschoen van de camera. Schakel vervolgens de flitstrigger en de camera in.
   2. Druk lang op de knop <Zm/CH> om het kanaal, de groep, de modus en de parameters in te stellen (zie de inhoud van "De flitstrigger instellen").
   3. Bevestig de originele flitser aan de X1R-C-ontvanger. Druk op de knop <CH> op de ontvanger om hetzelfde kanaal in te stellen als de flitstrigger en druk op de knop <Gr> om dezelfde groep in te stellen als de flitstrigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de originele cameraflitsers).
   4. Druk op de camerasluiter om te triggeren. En het statuslampje van de cameraflitser en de flitstrigger worden beide synchroon rood.

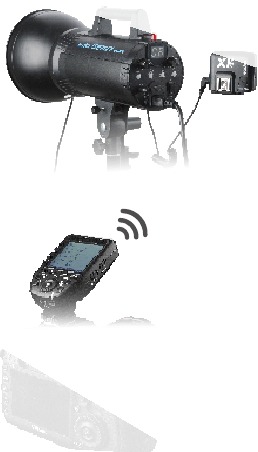

4. Als een draadloze studioflitstrigger
   Neem GS400II als voorbeeld:

   1. Schakel de camera uit en monteer de zender op de flitsschoen van de camera. Schakel vervolgens de flitstrigger en de camera in.
   2. Druk lang op de knop <Zm/CH> om het kanaal, de groep, de modus en de parameters in te stellen (zie de inhoud van "De flitstrigger instellen").
   3. Sluit de studioflitser aan op de stroombron en schakel deze in. Druk tegelijkertijd de knop <GR/CH> en de knop <S1/S2> omlaag en het <> draadloze pictogram wordt op het LCD-scherm weergegeven. Druk lang op de knop <GR/CH> om hetzelfde kanaal in te stellen als de flitstrigger en druk kort op de knop <GR/CH> om dezelfde groep in te stellen als de flitstrigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de studioflitsers van andere modellen).
   4. Druk op de camerasluiter om te triggeren. En het statuslampje van de cameraflitser en de flitstrigger worden beide synchroon rood.
      Opmerking: aangezien de minimale outputwaarde van de studioflitser 1/32 is, moet de outputwaarde van de flitstrigger worden ingesteld op of hoger dan 1/32. Aangezien de studioflitser geen TTL- en stroboscopische functies heeft, moet de flitstrigger worden ingesteld op de M-modus bij het triggeren.

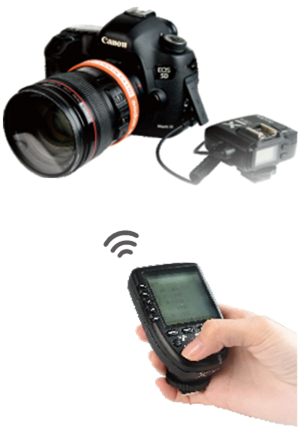

5. Als een draadloze sluiterontspanner

   Werkwijze:
   1. Schakel de camera uit. Neem een camera-afstandsbedieningskabel en steek het ene uiteinde in de sluiterpoort van de camera en het andere uiteinde in de sluiterontspannerpoort van X1R-C om verbinding te maken. Schakel de camera en de ontvanger in.
   2. Druk lang op de knop <Zm/CH> om het kanaal, de groep, de modus en de parameters in te stellen (zie de inhoud van "De flitstrigger instellen").
   3. Druk op de knop <CH> van de ontvanger om hetzelfde kanaal in te stellen als de flitstrigger en druk op de knop <Gr> om dezelfde groep in te stellen als de flitstrigger.
   4. Druk de knop half in om scherp te stellen en druk de <TEST> knop volledig in om te fotograferen. Laat de knop los totdat het statuslampje rood wordt.
6. Als een flitstrigger met 2,5 mm sync-kabel aansluiting

   Werkwijze:
   1. De verbindingsmethode verwijst naar de inhoud van "Als een draadloze studioflitstrigger" en "Als een draadloze sluiterontspanner".
   2. Druk normaal op de sluiter en de flitsers worden bediend door het signaal van de sync-kabel aansluiting.

De flitser instellen

Aan/uit-schakelaar

Schuif de aan/uit-schakelaar naar ON (AAN), en het apparaat is ingeschakeld, maar de statusindicatorlamp gaat niet branden.
Opmerking: om stroomverbruik te voorkomen, schakelt u de zender uit wanneer u deze niet gebruikt.

Automatisch de energiebesparende modus activeren

1. Het systeem gaat automatisch naar de stand-bymodus nadat de zender langer dan 90 seconden niet is gebruikt. De displays op het LCD-scherm verdwijnen nu.
2. Druk op een willekeurige knop om het te activeren. Als de flitser op de hot shoe van een CANON EOS-camera is bevestigd, kan het half indrukken van de sluiterknop van de camera het systeem ook activeren.
   Opmerking: als u niet wilt dat de energiebesparende modus wordt geactiveerd, drukt u op de knop <MENU> om naar de aangepaste C.Fn-instellingen te gaan en STBY op OFF (UIT) te zetten.

Aan/uit-schakelaar van de AF-hulplicht

Schuif de AF-hulplichtschakelaar naar ON (AAN) en de AF-verlichting kan worden ingeschakeld.
Wanneer de camera niet kan scherpstellen, wordt de AF-hulplicht ingeschakeld; wanneer de camera kan scherpstellen, wordt de AF-hulplicht uitgeschakeld.

Kanaal instellen

1. Houd de knop <Zm/CH> lang ingedrukt en de kanaalwaarde wordt gekozen.
2. Draai aan de selectiewiel om het juiste kanaal te kiezen. Druk nogmaals op de knop <SET> om de instelling te bevestigen.
3. Deze flitser heeft 32 kanalen die kunnen worden gewijzigd van 1 tot 32. Stel de zender en de ontvanger in op hetzelfde kanaal voor gebruik.

Draadloze ID-instellingen

Wijzig de draadloze kanalen en draadloze ID om storing te voorkomen, omdat deze alleen kan worden geactiveerd nadat de draadloze ID's en kanalen van de hoofdeenheid en de slave-eenheid op hetzelfde zijn ingesteld.
Druk op de knop <MENU> om C.Fn ID te openen. Druk op de knop <SET> om OFF-kanaaluitbreiding uit te schakelen en kies een willekeurig cijfer van 01 tot 99.
Opmerking: aangezien de huidige Godox-flitsers geen draadloze ID-instelfuncties hebben, stelt u ID in op OFF (UIT).

Modus instellen

1. Druk kort op de knop <MODE> en de modus van de huidige groep verandert.

2. Stel de groepen in op vijf groepen (A-E)

   1. Wanneer meerdere groepen worden weergegeven, drukt u op de knop <MODE> om de multi-groepsmodus te schakelen naar MULTI-modus. Druk op de groepselectieknop om de MULTI-modus in of uit te schakelen.
   2. Wanneer meerdere groepen worden weergegeven, drukt u op de groepselectieknop of de knop <MODE> in de modus met één groep, en de modus van alle huidige groepen wordt gewijzigd in de volgorde van TTL/M/--.
3. Wanneer de groep is ingesteld op 16 groepen (0-F), is er alleen de handmatige modus M.
4. Houd de knop <MODE> 2 seconden lang ingedrukt totdat "LOCKED" (VERGRENDELD) onderaan het LCD-scherm wordt weergegeven, wat betekent dat het scherm is vergrendeld en er geen parameters kunnen worden ingesteld. Houd de knop <MODE> nogmaals lang ingedrukt om te ontgrendelen.


Vergrotingsfunctie

Schakel tussen de multi-groepsmodus en de modus met één groep: kies een groep in de multi-groepsmodus en druk op de knop <TCM> om deze te vergroten tot de modus met één groep. Druk vervolgens op de knop <TCM> om terug te keren naar multi-groep.

Uitvoerwaarde instellen

1. Multi-groepsweergaven in de M-modus
   1. Druk op de groepknop om de groep te kiezen, draai aan de selectiewiel en de uitgangswaarde verandert van Min naar 1/1 in stappen van 0,3 of 0,1. Druk op de knop <SET> om de instelling te bevestigen.
   2. Druk op de knop <ALL> om de uitgangswaarde van alle groepen te kiezen, draai aan de selectiewiel en de uitgangswaarde van alle groepen verandert van Min naar 1/1 in stappen van 0,3 of 0,1. Druk nogmaals op de knop <ALL> om de instelling te bevestigen.
2. Eén-groepsweergave in de M-modus
   Draai aan de selectiewiel en de uitgangswaarde van de groep verandert van Min naar 1/1 in stappen van 0,3 of 0,1.

Opmerking: Min. verwijst naar de minimumwaarde die kan worden ingesteld in de M- of Multi-modus. De minimumwaarde kan worden ingesteld op 1/128, 1/128(0.1), 1/256 of 1/256(0.1) volgens C.Fn-STEP. Voor de meeste cameraflitsers is de minimumuitgangswaarde 1/128 of 1/128(0.1) en kan deze niet worden ingesteld op 1/256 of 1/256(0.1). De waarde kan echter veranderen naar 1/256 of 1/256(0.1) bij gebruik in combinatie met Godox sterke flitsers zoals de AD600Pro, enz.

Instellingen voor flitsbelichtingscompensatie

1. Multi-groepsweergave in de TTL-modus
   1. Druk op de groepknop om de groep te kiezen, draai aan de selectiewiel en de FEC-waarde verandert van -3 naar ~ 3 in stappen van 0,3. Druk op de knop <SET> om de instelling te bevestigen.
   2. Druk op de knop <ALL> om de FEC-waarde van alle groepen te kiezen, draai aan de selectiewiel en de FEC-waarde van alle groepen verandert van -3 naar ~ 3 in stappen van 0,3. Druk nogmaals op de knop <ALL> om de instelling te bevestigen.
2. Eén-groepsweergave in de TTL-modus
   Draai aan de selectiewiel en de uitgangswaarde van de groep verandert van -3 naar ~3 in stappen van 0,3.

Multi-flitserinstellingen (uitgangswaarde, aantal en frequentie)

1. In de multi-flitser (TTL- en M-pictogram worden niet weergegeven).
2. De drie lijnen worden afzonderlijk weergegeven als uitgangswaarde, aantal (flitsen) en Hz (flitsfrequentie).
3. Draai aan de selectiewiel om de uitgangswaarde te wijzigen van Min. naar 1/4 in hele stops.
4. Druk kort op de knop Times (Aantal) om het aantal flitsen te wijzigen.
   Draai aan de selectiewiel om de instellingswaarde te wijzigen.
5. Druk kort op de Hz-knop om de flitsfrequentie te wijzigen.
   Draai aan de selectiewiel om de instellingswaarde te wijzigen.
6. Totdat alle bedragen zijn ingesteld. Of druk tijdens het instellen van een waarde kort op de knop <MODE> om de instellingsstatus te verlaten. Er knipperen geen waarden.
7. In het submenu voor multi-flitserinstellingen drukt u kort op de knop <MODE> om terug te keren naar het hoofdmenu wanneer er geen waarden knipperen.

Opmerking:
Aangezien het aantal flitsen wordt beperkt door de uitgangswaarde van de flitser en de flitsfrequentie, kan het aantal flitsen de bovenste waarde die door het systeem is toegestaan niet overschrijden.
Het aantal dat naar de ontvanger wordt verzonden, is een echte flitstijd, die ook gerelateerd is aan de sluiterinstelling van de camera.

Instellingen voor instellamp

1. Wanneer meerdere groepen worden weergegeven, drukt u op de knop <MOD> om het AAN/UIT-schakelen van de instellamp te regelen.
2. Druk op de groepknop om de groep te kiezen bij het weergeven van meerdere groepen of bij het weergeven van één groep, druk op de knop <MOD> om het AAN/UIT-schakelen van de instellamp te regelen (opmerking: de modellen die één groep kunnen gebruiken om de instellamp AAN/UIT te zetten zijn: GSII, SKII, QSII, QDII, DEII, DPII-serie, enz. De buitenflitsers AD200 en AD600 kunnen deze functie gebruiken na een upgrade. De nieuwe modellen met instellampen kunnen deze functie ook gebruiken.).

ZOOM-waarde instellen

Druk kort op de knop <Zm/CH> en de ZOOM-waarde wordt weergegeven op het LCD-scherm. Kies de groep en draai aan de selectiewiel, en de ZOOM-waarde verandert van AUTO/24 naar 200. Kies de gewenste waarde en houd de knop <Zm/CH> nogmaals lang ingedrukt om terug te keren naar het hoofdmenu.

Opmerking: de ZOOM van de flitser moet worden ingesteld op Auto (A)-modus voordat deze reageert.

Sluiter synchroniseren

1. Hoge-snelheidssynchronisatie: druk op de knop <SYNC> en wordt weergegeven op het LCD-scherm.

2. Tweede gordijnsynchronisatie: druk op de knop <SYNC> en wordt weergegeven op het LCD-scherm.


Zoemer instellen

Druk op de knop <MENU> om C.Fn BEEP te openen en druk op de knop <SET>. Kies ON (AAN) om de BEEP in te schakelen en OFF (UIT) om deze uit te schakelen. Druk nogmaals op de knop <MENU> om terug te keren naar het hoofdmenu.

Synchroon aansluiting instellen

1. Druk op de knop <MENU> om C.Fn SYNC te openen en druk op de knop <SET> om IN of OUT te kiezen. Druk nogmaals op de knop <MENU> om terug te keren naar het hoofdmenu.

   1. Bij het kiezen van IN (AAN) kan deze synchroon aansluiting XProC inschakelen om de flitser te activeren.
   2. Bij het kiezen van OUT (UIT) zal deze synchroon aansluiting triggersignalen sturen om andere afstandsbedieningen en flitsers te activeren.

TCM-functie

De TCM-transformatiefunctie is een specifieke functie die eigendom is van Godox: TTL-flitswaarde omzetten in uitgangswaarde in de M-modus.

1. Stel de flitser in op de TTL-modus en bevestig deze op de camera.
   Druk op de sluiterknop om te fotograferen.
2. Houd de knop <TCM> lang ingedrukt, en de flitswaarde in de TTL-modus wordt omgezet in de uitgangswaarde in de M-modus (de weergegeven minimumwaarde is de ingestelde Min.-waarde).
3. Raadpleeg de C.Fn-instelling aangepaste functies om te zien welke flitsermodellen compatibel zijn met de TCM-functies.
   Opmerking: kies de relevante modellen in de TCM-functie in de aangepaste C.Fn-instellingen op basis van uw eigen flitser.

SHOOT-functie instellen

Druk op de knop <MENU> om C.Fn SHOOT te openen.
Druk op de knop <SET> om one-shoot (één foto) of multishoots (meerdere foto's) te kiezen en druk nogmaals op de knop <MENU> om terug te keren naar het hoofdmenu.

One-shoot (één foto):
Kies bij het fotograferen one-shoot (één foto). In de M- en Multi-modus stuurt de hoofdeenheid alleen triggersignalen naar de slave-eenheid, die geschikt is voor fotografie door één persoon vanwege het voordeel van energiebesparing.

Multi-shoots (meerdere foto's):
Kies bij het fotograferen multi-shoots (meerdere foto's), en de hoofdeenheid stuurt parameters en triggersignalen naar de slave-eenheid, die geschikt is voor fotografie door meerdere personen. Deze functie verbruikt echter snel stroom.

APP:
Stuur alleen een triggersignaal wanneer de camera foto's maakt (regel de parameters van de flitser met de smartphone-app).

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.

Aangepaste functie	Functie	Instellingstekens	Instellingen en beschrijving
STBY	Slaapstand	ON (AAN)	ON (AAN)
		OFF (UIT)	OFF (UIT)
BEEP	Pieptoon	ON (AAN)	ON (AAN)
		OFF (UIT)	OFF (UIT)
STEP	Uitgangswaarde	1/128	De minimumwaarde is 1/128 (verandering in stappen van 0,3)
		1/256	De minimumwaarde is 1/256 (verandering in stappen van 0,3)
		1/128 (0,1)	De minimumwaarde is 1/128 (verandering in stappen van 0,1)
		1/256 (0,1)	De minimumwaarde is 1/256 (verandering in stappen van 0,1)
LIGHT	Tijd van achtergrondverlichting	12sec	Uit in 12 seconden
		OFF (UIT)	Altijd uit
		ON (AAN)	Altijd aan
SYNC	Synchroon aansluiting	IN (AAN)	XProC inschakelen om de flitser te activeren
		OUT (UIT)	Triggersignaal exporteren om andere afstandsbedieningen en flitsers te activeren
GROUP	Groep	5 (A-E)	5 groepen (A-E)
		16 (O-F)	16 groepen (0-F); 16 groepen wanneer het uiteinde van de ontvanger een studioflitser is, die in deze staat alleen op de M-modus kan worden ingesteld
LCD	Contrastverhouding van het LCD-scherm	-3-+3	De contrastverhouding kan worden ingesteld als een geheel getal van -3 tot +3
SHOOT		One-shoot (één foto)	Stuur alleen triggersignalen in de M- en Multi-modus wanneer de camera foto's maakt
		Full-shoot (volledige foto)	Stuur parameters en triggersignalen wanneer de camera foto's maakt (geschikt voor fotografie door meerdere personen)
	APP	APP	Stuur alleen een triggersignaal wanneer de camera foto's maakt (regel de parameters van de flitser met de smartphone-app)
DIST	Triggingsafstand	0-30m	0-30 m triggering
		1-100m	1-100 m triggering
ID	Draadloze ID	OFF (UIT)	Uit
		01-99	Kies een willekeurig cijfer van 01-99 (de huidige versie van de flitser kan deze functie tijdelijk niet gebruiken)
TCM	TCM-transformatiefunctie		TT685/V860II series	De uitgangswaarden in de M-modus die zijn getransformeerd vanuit de TTL-modus, die worden onderworpen aan de hoofdflitser bij het mixen
		200j	AD200
		360j 600j	AD360II AD600

Compatibele flitsermodellen

Compatibele flitsermodellen

Opmerking: Het bereik van ondersteuningsfuncties: de functies die zowel door XProC als flitser worden bezeten.

De relatie tussen het XT draadloze systeem en het X1 draadloze systeem:

XT-16 (Codeschakelaar)
X1 (Display Scherm)	CH01	CH02	CH03	CH04	CH05	CH06	CH07	CH08
XT-16 (Codeschakelaar)
X1 (Display Scherm)	CH09	CH10	CH11	CH12	CH13	CH14	CH15	CH16

Compatibele cameramodellen

Deze flitsertrigger kan worden gebruikt op de volgende Canon EOS-serie cameramodellen:
1Dx Mark II, 1Dx, 5Ds/5Dsr, 5DIV, 5D Mark III, 5D Mark II, 5D, 7D Mark II, 7D, 6D, 80D, 70D, 60D, 50D, 40D, 30D, 750D/760D, 700D, 650D, 600D, 550D, 500D, 450D, 400D Digital, 350D DIGITAL, 100D, 1200D, 1000D, 1100D, M5, M3

1. Deze tabel geeft alleen de geteste cameramodellen weer, niet alle Canon EOS-serie camera's. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen.
2. De rechten om deze tabel te wijzigen zijn voorbehouden.
3. De camera's die vóór 2012 zijn uitgebracht, hebben geen TTL-modus in hun D- en E-groep.

Technische gegevens

Fabrieksinstellingen herstellen

Druk tegelijkertijd op de twee functieknoppen in het midden en het herstellen van de fabrieksinstellingen is voltooid totdat "RESET" (RESET) op het LCD-paneel wordt weergegeven.

Firmware-upgrade

Deze flitsertrigger ondersteunt firmware-upgrades via de Type-CUSB-poort. Update-informatie wordt vrijgegeven op onze officiële website.

• USB-verbindingskabel is niet inbegrepen in dit product. Aangezien de USB-poort een Type-C USB-aansluiting is, gebruikt u een Type-C USB-verbindingskabel.
• Aangezien de firmware-upgrade de ondersteuning van de Godox G2-software nodig heeft, download en installeer de "Godox G2 firmware upgrade software" voordat u de upgrade uitvoert. Kies vervolgens het gerelateerde firmware-bestand.

Aandachtspunten

1. Kan flitser of camerasluiter niet activeren. Zorg ervoor dat de batterijen correct zijn geïnstalleerd en de aan/uit-schakelaar is ingeschakeld. Controleer of de zender en de ontvanger op hetzelfde kanaal zijn ingesteld, of de flitsschoen of verbindingskabel goed is aangesloten, of de flitsertriggers op de juiste modus zijn ingesteld.
2. Camera maakt foto's, maar stelt niet scherp. Controleer of de focusmodus van de camera of lens is ingesteld op MF. Zo ja, zet hem dan op AF.
3. Signaalstoring of opname interferentie. Wijzig een ander kanaal op het apparaat.

De reden & oplossing om niet te triggeren in Godox 2.4G Wireless

1. Gestoord door het 2.4G-signaal in de buitenomgeving (bijv. draadloos basisstation, 2.4G wifi-router, Bluetooth, enz.)
   • Om de kanaal CH (CH) instelling op de flitsertrigger aan te passen (voeg 10+ kanalen toe) en gebruik het kanaal dat niet wordt gestoord. Of schakel de andere 2.4G-apparatuur uit tijdens het werken.
2. Zorg ervoor dat de flitser zijn recycle heeft voltooid of de continue opnamesnelheid heeft ingehaald (de flitser gereed indicator is verlicht) en dat de flitser niet onder de staat van oververhittingsbeveiliging of een andere abnormale situatie verkeert.
   • Verlaag de flitser vermogensafgifte. Als de flitser in TTL-modus staat, probeer hem dan te veranderen naar de M-modus (een preflash is nodig in de TTL-modus).
3. Of de afstand tussen de flitsertrigger en de flitser te dichtbij is of niet
   • Schakel de "close distance wireless mode" (draadloze modus voor korte afstand) op de flitsertrigger (
   • Stel de C.Fn-DIST in op 0-30m.
4. Of de flitsertrigger en de ontvanger eindapparatuur zich in de lage batterijstaat bevinden of niet
   • Vervang de batterij (de flitsertrigger wordt aanbevolen om 1.5V alkaline batterij voor eenmalig gebruik te gebruiken).

Zorg voor de flitsertrigger

• Vermijd plotselinge vallen. Het apparaat kan mogelijk niet meer werken na sterke schokken, stoten of overmatige belasting.
• Houd het droog. Het product is niet waterdicht. Er kunnen storingen, roest en corrosie optreden die niet meer te repareren zijn als het in water wordt geweekt of wordt blootgesteld aan een hoge luchtvochtigheid.
• Vermijd plotselinge temperatuurveranderingen. Er treedt condensatie op als er plotselinge temperatuurveranderingen optreden, zoals wanneer u de zendontvanger in de winter uit een gebouw met een hogere temperatuur naar buiten brengt. Plaats de zendontvanger vooraf in een handtas of plastic zak.
• Houd uit de buurt van sterke magnetische velden. Het sterke statische of magnetische veld dat wordt geproduceerd door apparaten zoals radiozenders leidt tot storingen.

GODOX Photo Equipment Co., Ltd.
Add: Building A4, Xinhe Huafa Industrial Zone, Fuzhou RD West, Fuyong Town, Baoan District, Shenzhen 518103, China
Tel: +86-755-29609320(8062)
Fax: +86-755-25723423
E-mail: godox@godox.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

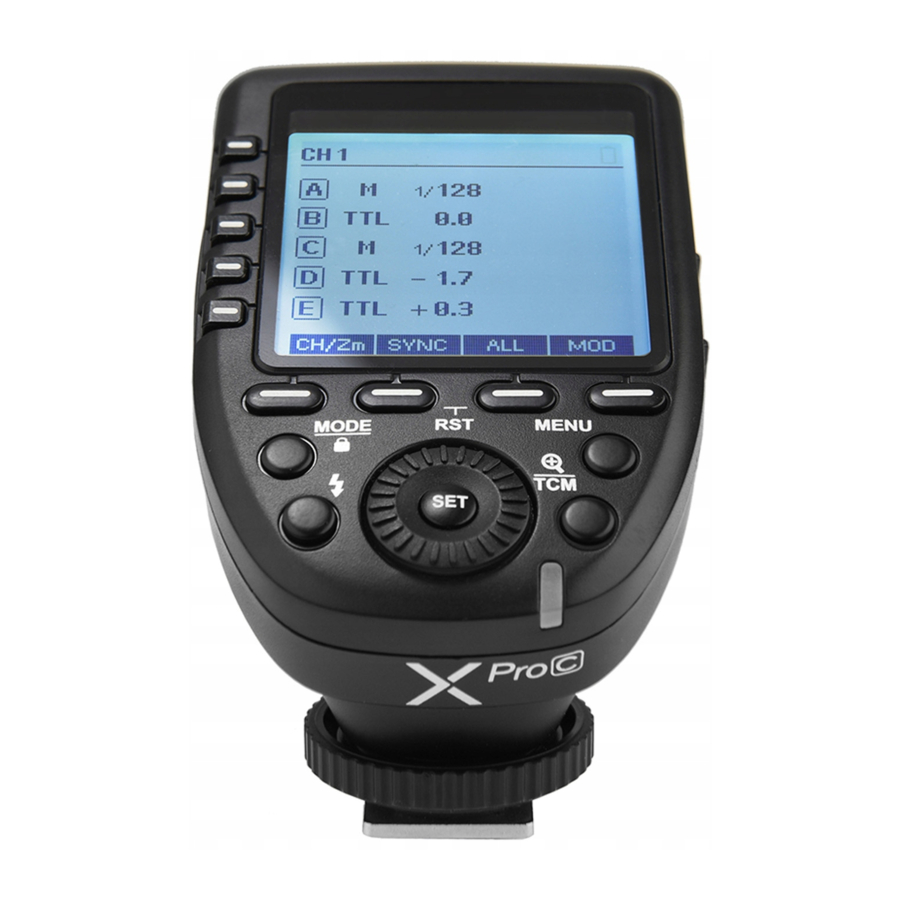

Download Godox Xpro-C - Handleiding voor draadloze TTL-flitstrigger

Beschikbare talen
