Godox LED170II - LED Videolamp Handleiding

Voorwoord

Dank u voor de aankoop van dit Godox Product!
Deze LED-videolamp is uitstekend geschikt voor macrofotografie, productopnamen, fotojournalistiek en video-opnamen, enz. Deze lichtgewicht en draagbare lamp biedt een hoge helderheid en een nauwkeurige kleurtemperatuur. Het wordt geleverd met een diffusiefilter en een geelfilter, en ondersteunt ook meerdere voedingsmodi. U kunt de helderheid van het licht flexibel regelen met behulp van de dimmer en de verlichtingsrichting wijzigen met behulp van de hoekverstelknoppen.

Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
Niet demonteren. Mocht reparatie noodzakelijk zijn, dan moet dit product naar een erkend onderhoudscentrum worden gestuurd.
Buiten bereik van kinderen bewaren.
Aangezien dit product geen waterdichte functie heeft, dient u waterdichte maatregelen te nemen in een regenachtige of vochtige omgeving.
Gebruik of bewaar het product niet als de omgevingstemperatuur hoger is dan 50 °C.
Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, wat kan leiden tot brand of elektromagnetische interferentie.
Neem voorzorgsmaatregelen bij het hanteren van batterijen

• Plaats batterijen niet in vuur en stel ze niet bloot aan directe hitte.
• Batterijen zijn gevoelig voor lekkage wanneer ze volledig ontladen zijn. Om schade aan het product te voorkomen, dient u de batterijen te verwijderen wanneer het product gedurende lange tijd niet wordt gebruikt of wanneer de batterijen leeg zijn.
• Mocht er vloeistof uit de batterijen in contact komen met de huid of kleding, spoel dan onmiddellijk met schoon water.

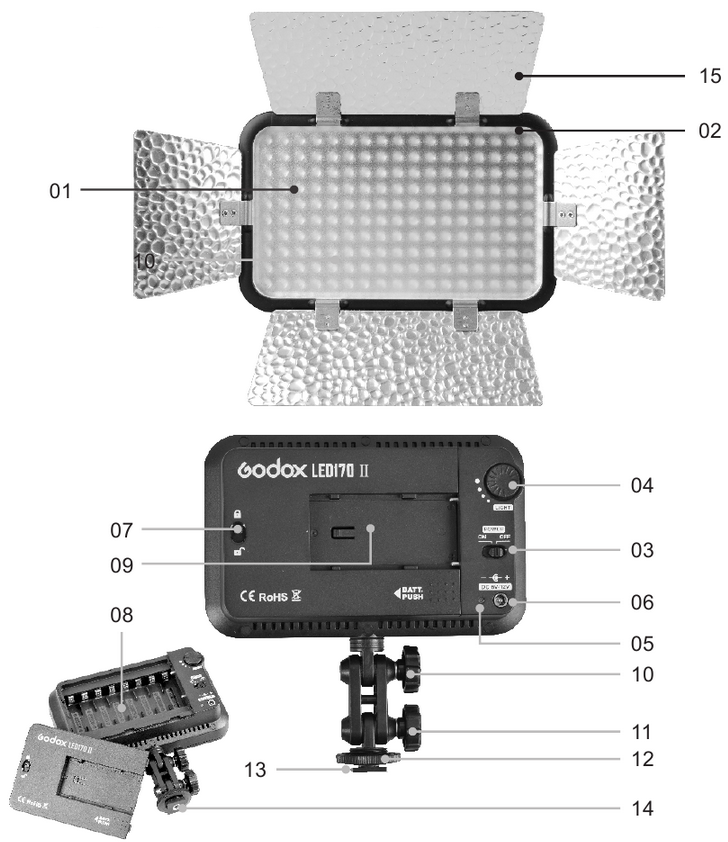

Onderdelen

1. LED-lampjes
2. Kleurfilters
3. Aan/uit-schakelaar
4. Helderheidsregelaar
5. Batterij-indicator
6. DC-voedingsaansluiting
7. Vergrendeling batterijvak
8. Batterijvak
9. Lithiumbatterijhouder
10. Hoekverstelknop A
11. Hoekverstelknop B
12. Borgring
13. Cameraflitsschoenaansluiting
14. 1/4' Bevestigingsgat voor beugel
15. Reflector

Installatie en gebruik

Voeding

Er zijn drie voedingsmodi beschikbaar:

• Gebruik van batterijen: Deze lamp gebruikt AA-formaat alkaline- of Ni-MH-oplaadbare batterijen.

• Gebruik van lithiumbatterij: Deze lamp gebruikt een SONY NP-F970 model lithiumbatterij.

• Gebruik van DC-voedingsaansluiting: Deze lamp kan worden gevoed door een DC-voeding. Gebruik een adapter (afzonderlijk verkrijgbaar) om de lamp aan te sluiten op de AC-voeding. LED126 gebruikt een 6V-9V adapter en LED170 gebruikt een 6-12V adapter.


• Bij gebruik van AA-batterijen of een lithiumbatterij wordt de batterij-indicator (05) groen, wat betekent dat de batterij voldoende stroom heeft. Wanneer de indicator rood wordt, is de batterij bijna leeg.
• Wanneer de indicator rood wordt en knippert, is de lithiumbatterij bijna leeg. Laad de batterij onmiddellijk op voor gebruik om te voorkomen dat de lamp automatisch uitschakelt.
• Bij gebruik van een DC-voeding is de indicator groen.

De videolamp installeren

• Schroef de borgring (12) naar het hoogste punt en steek de cameraflitsschoenaansluiting (13) horizontaal in de flitsschoen van een camera of camcorder.
• Draai de borgring (12) vast.


Opmerking: Als uw camcorder geen flitsschoenaansluiting heeft, wordt aangeraden een verbindingsbeugel voor de camcorder aan te schaffen. De videolamp heeft een 1/4' Bevestigingsgat voor beugel zoals uw camcorder. Daarom kunt u zowel de lamp als de camcorder eenvoudig aansluiten op de aankoop van een verbindingsbeugel voor de camcorder. De videolamp heeft een 1/4' Bevestigingsgat voor beugel

De videolamp gebruiken

• Draai de vergrendeling batterijvak (07) omlaag en druk tegelijkertijd het batterijvak (08) naar links en open het.

• Plaats de AA-batterijen volgens de indicaties in het vak en vergrendel het vervolgens.

• Schakel de stroom in, de videolamp geeft licht.

• Draai de helderheidsregelaar (04) om de helderheid aan te passen.

• Door de hoekverstelknoppen A en B te bedienen, kunt u de LED-verlichtingsrichting wijzigen.

• In plaats van AA-batterijen kan de lamp worden gevoed door een DC-voeding. Gebruik een adapter (afzonderlijk verkrijgbaar) om de lamp aan te sluiten op de AC-voeding. LED126 gebruikt een 6V-9V adapter en LED170 gebruikt een 6-12V adapter.

• Schakel na gebruik de lamp uit.

Lithiumbatterij gebruiken

• Schakel de aan/uit-schakelaar (03) uit.
• Richt de aansluiting van de lithiumbatterij op de "+""-" contacten van de lithiumbatterijhouder (09). Duw de batterij naar binnen totdat deze vergrendelt.

• Schakel de lamp in.
• Schakel na gebruik de lamp uit.

Een kleurfilter vervangen

• Druk lichtjes op het kleurfilter (02) en duw het tegelijkertijd naar rechts.

• Trek het kleurfilter eruit nadat u een klikgeluid hebt gehoord.
• Plaats een nieuw kleurfilter en duw het naar links. Met een klikgeluid zit het kleurfilter stevig op zijn plaats.

Technische gegevens

* Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

GODOX Photo Equipment Co., Ltd.
Add: Building A4, Xinhe Huafa Industrial Zone, Fuzhou RD West, Fuyong Town, Baoan District, Shenzhen 518103, China
Tel: +86-755-29609320(8062)
Fax: +86-755-25723423
E-mail: godox@godox.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Godox LED170II - LED Videolamp Handleiding
