Godox LED500 - LED Videolamp Handleiding

Voorwoord

Hartelijk dank voor de aankoop van dit Godox-product!
Deze LED500 videolamp biedt een breed spectrum, prachtige zachte en gelijkmatige verlichting voor video- en stillfotografie. De vier reflecterende barndoors kunnen de lichtefficiëntie maximaliseren. Er zijn drie modellen beschikbaar: LED500W Witte Versie (5600K), LED500Y Gele Versie (3300K) en LED500C Veranderlijke Versie (3300K~5600K). Uitgerust met een afstandsbediening kan deze lamp draadloos de helderheid en kleurtemperatuur aanpassen.

Kenmerken:

• 504-LED-lampenpaneel werkt op lithium-ion of DC
• Drie versies om meer keuzes te bieden
• Draadloos helderheid of kleurtemperatuur aanpassen
• Draadloos 433MHz groeperingssysteem (6 groepen & 16 kanalen)
• Groot LCD-paneel. Instellingen automatisch opgeslagen.

Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
Niet demonteren. Indien reparaties noodzakelijk zijn, moet dit product naar een geautoriseerd onderhoudscentrum worden gestuurd.
Buiten bereik van kinderen bewaren.
Aangezien dit product geen waterdichte functie heeft, dient u waterdichte maatregelen te nemen in een regenachtige of vochtige omgeving.
Gebruik of bewaar het product niet als de omgevingstemperatuur hoger is dan 50°C.
Gebruik de flitser niet in de buurt van brandbare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, en brand of elektromagnetische interferentie kan het gevolg zijn.
Neem voorzorgsmaatregelen bij het hanteren van batterijen

• Gooi batterijen niet in vuur en stel ze niet bloot aan directe hitte.
• Batterijen zijn gevoelig voor lekkage wanneer ze volledig ontladen zijn. Om schade aan het product te voorkomen, moet u de batterijen verwijderen wanneer het product lange tijd niet wordt gebruikt of wanneer de batterijen leeg zijn.
• Als er vloeistof uit de batterijen in contact komt met de huid of kleding, spoel dan onmiddellijk met vers water.

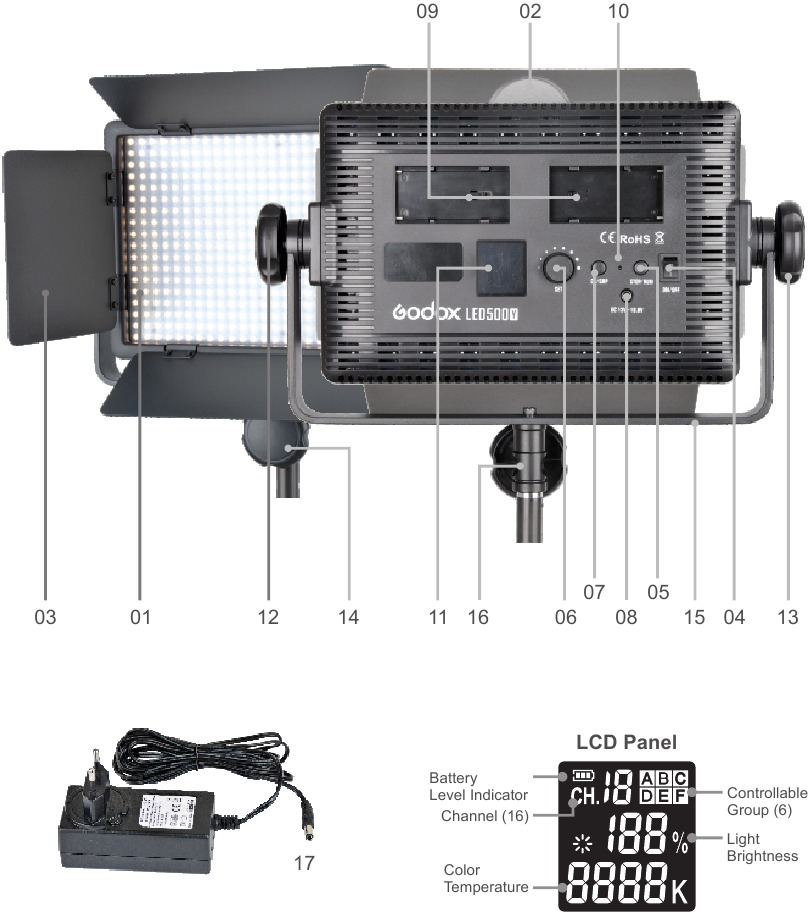

Onderdelen

1. 504 LED kralen
2. Kleurfilters
3. Reflector
4. AAN/UIT Schakelaar
5. STOP/RUN Knop
6. Selecteerknop + SET Knop
7. CH/GRP Knop
8. DC Stroomaansluiting
9. Lithium Batterijcompartiment
10. Stroomindicator
11. LCD-paneel (Wit in Blauw)
12. Knop A
13. Knop B
14. Knop C
15. Beugel
16. Beugel Montagegat
17. Stroomadapter

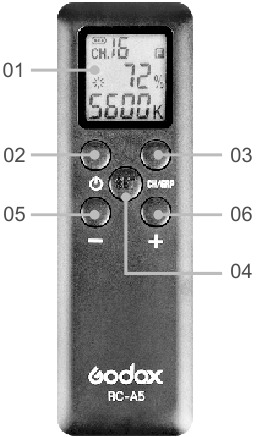

Afstandsbediening

1. LCD-paneel (Zwart in Wit)
2. Aan/uit-schakelaar
3. CH/GRP Knop
4. SET Knop
5. "-" Knop
6. "+" Knop
7. Batterijcompartiment
8. Deksel van het batterijcompartiment

Stroombeheer

Stroomvoorziening

Er zijn twee stroomvoorzieningsmodi beschikbaar:

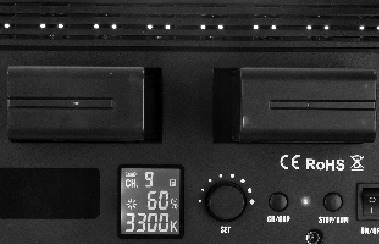

• Met behulp van een lithiumbatterij: Plaats twee SONY BP-L model lithiumbatterijen (apart verkrijgbaar) afzonderlijk in het batterijcompartiment.

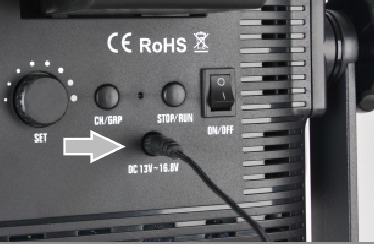

• Met behulp van een DC-stroomaansluiting: Deze lamp kan worden gevoed door een DC-voeding. Gebruik een 13~16.8V adapter (meegeleverd) om de lamp aan te sluiten op de DC-stroomaansluiting (08).


Opmerking:

• Bij gebruik van een lithiumbatterij wordt de Batterij Level Indicator (Batterij niveau indicator) weergegeven op het LCD-paneel. Wanneer de indicator knippert, is de lithiumbatterij bijna leeg. Laad deze onmiddellijk op voor gebruik om geforceerd automatisch uitschakelen te voorkomen.

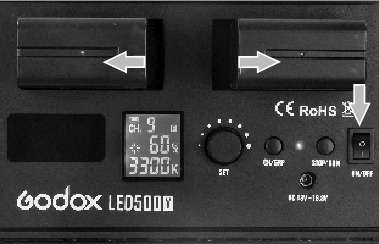

Lithiumbatterij installeren

• Zet de Aan/uit-schakelaar (04) uit.
• Richt de aansluiting van de lithiumbatterij op de "+" "-" contacten van het Batterijcompartiment (09). Duw de batterij naar binnen totdat deze vastklikt.

• Zet de lamp aan.
• Na gebruik van de lamp, schakel deze uit.

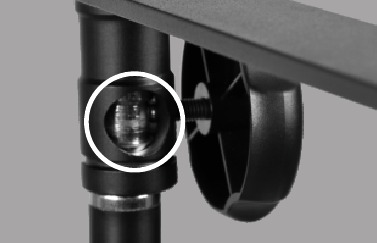

De videolamp gebruiken

• Schroef de Knop C (14) naar het hoogste punt en installeer de lampstandaard op het Beugel Montagegat (16).
• Draai de Knop C (14) vast.


Bediening

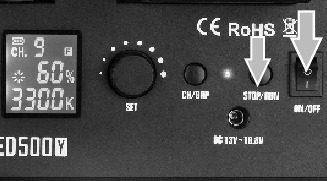

Voor gebruik

• Plaats de lithiumbatterij of sluit de lamp aan op de DC-voeding.
• Schakel de stroom in, de Stroomindicator (10) brandt en de videolamp geeft licht.
• Druk op de STOP/RUN Button (STOP/RUN Knop) om de videolamp aan en uit te zetten

• LCD-paneel toont de informatie.

Lichthelderheid/Kleurtemperatuur aanpassing

Lichthelderheid aanpassen

• Draai aan de selecteerknop om de lichthelderheid aan te passen.
  Het instelbare bereik van de lichthelderheid verandert bij verschillende kleurtemperaturen met verschillende modellen.

  Model	Kleurtemperatuur	Lichthelderheidsbereik
  LED500Y	3300K	10%~100%
  LED500W	5600K
  LED500C	3300K/5600K	10%~100%
  	3400K~5500K	25%~100%

Kleurtemperatuur aanpassen

• Druk eenmaal op de SET button (SET knop) en het kleurtemperatuurpictogram knippert.
  Draai aan de selecteerknop om de kleurtemperatuur aan te passen.
  Kleurtemperatuurbereik:

  Witte Versie LED500W	Gele Versie LED500Y	Veranderlijke Versie LED500C
  5600K	3300K	3300K~5600K

  OPMERKING: De kleurtemperatuur van LED500W of LED500Y is onveranderlijk. Het LCD-paneel toont alleen 5600K of 3300K.

Draadloze afstandsbediening

Met een 433 MHz draadloos systeem heeft dit product een functie voor het groeperen en bedienen op afstand. Er kunnen maximaal 6 groepen LED-lampen worden bediend. Er zijn 16 kanalen beschikbaar met een sterke anti-interferentiecapaciteit.
Stel de kanalen en groepen van de LED-videolamp in op dezelfde als die van de afstandsbediening voor gebruik.

Kanaal/Groep van de LED-videolamp aanpassen

• Druk op de CH/GRP button (CH/GRP knop) en het groepspictogram knippert. Draai aan de selecteerknop om een groeps-ID te kiezen (A tot F).
• Druk twee keer op de CH/GRP button (CH/GRP knop) en het kanaalpictogram knippert. Draai aan de selecteerknop om een kanaal-ID te kiezen (1 tot 16).

Kanaal/Groep van de afstandsbediening aanpassen

• Druk op de CH/GRP button (CH/GRP knop) en het groepspictogram knippert. Druk op de "+" "-" button (knop) om een groeps-ID te kiezen (A tot F).
• Druk twee keer op de CH/GRP button (CH/GRP knop) en het kanaalpictogram knippert. Druk op de "+" "-" button (knop) om een kanaal-ID te kiezen (1 tot 16).

Lichthelderheid/Kleurtemperatuur aanpassen met de afstandsbediening

• Druk op de "+" "-" button (knop) om de lichthelderheid aan te passen.
• Druk eenmaal op de SET button (SET knop) van de afstandsbediening en het kanaalpictogram knippert. Druk op de "+" "-" button (knop) om de kleurtemperatuur aan te passen.

Opmerking: Het draadloze signaal kan alleen worden ontvangen als de LED-lamp is ingeschakeld.

Andere bedieningstips:

• Door op de ON/OFF button (AAN/UIT knop) op de afstandsbediening te drukken, kunnen alle LED-groepen worden in- en uitgeschakeld.
• Door de "SET" button (knop) op de afstandsbediening 2 seconden ingedrukt te houden, kan de huidige LED-groep worden in- en uitgeschakeld.
• De afstandsbediening wordt automatisch uitgeschakeld na vier uur inactiviteit.
  Tips voor het gebruik van de afstandsbediening:
  1. Bij gebruik van de Witte Versie LED500W, stel de kleurtemperatuur van de afstandsbediening constant in op 5600K;
  2. Bij gebruik van de Gele Versie LED500Y, stel de kleurtemperatuur van de afstandsbediening constant in op 3300K;
  3. Verwijder de batterij als de lamp langere tijd niet wordt gebruikt.

Een kleurfilter vervangen

• Knijp in de rand van het kleurfilter (02) en trek het omhoog.

• Plaats een nieuw kleurfilter en duw het omlaag.
  Vervolgens zit het kleurfilter stevig op zijn plaats.

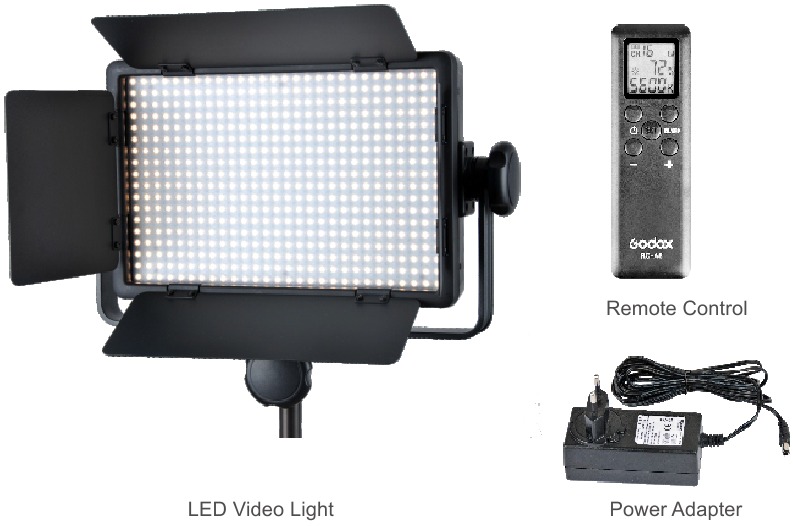

Wat zit er in de doos van LED500

Technische gegevens

* Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

GODOX Photo Equipment Co., Ltd.
Add: Building A4, Xinhe Huafa Industrial Zone, Fuzhou RD West, Fuyong Town, Baoan District, Shenzhen 518103, China
Tel: +86-29609320(8062)
Fax: +86-755-25723423
E-mail: godox@godox.com
