Godox Xpro-S - TTL Draadloze Flitser Trigger Handleiding

Voorwoord

Bedankt voor uw aankoop van deze XProS draadloze flitser trigger.
Deze draadloze flitser trigger is geschikt voor het gebruik van Sony camera's om Godox flitsers met X-systeem te bedienen, b.v. cameraflitser, outdoor flitser en studioflitser. Het kan ook originele Sony speedlights bedienen met de coördinatie van de X1R-S ontvanger. Met meerkanaals triggering, stabiele signaaloverdracht en gevoelige reactie, geeft het fotografen ongeëvenaarde flexibiliteit en controle over hun strobist setups. De flitser trigger is geschikt voor Sony-serie camera's met hotshoe-montage, evenals de camera's die PC-sync-aansluitingen hebben.
Met de XProS draadloze flitser trigger is high speed synchronisatie beschikbaar voor de meeste cameraflitsers op de markt die TTL ondersteunen. De maximale flitssynchronisatiesnelheid is maximaal 1/8000s *.*: 1/8000s is haalbaar wanneer de camera een maximale camerasluitertijd heeft van 1/8000s.

Waarschuwing

Niet demonteren. Mochten reparaties noodzakelijk zijn, dan moet dit product naar een erkend onderhoudscentrum worden gestuurd.

Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.

Buiten bereik van kinderen bewaren.

Gebruik de flitser niet in de buurt van ontvlambare gassen. Let in bepaalde omstandigheden op de relevante waarschuwingen.

Laat het product niet achter en bewaar het niet als de omgevingstemperatuur hoger is dan 50℃.

Schakel de flitser trigger onmiddellijk uit in geval van storing.

Neem voorzorgsmaatregelen bij het hanteren van batterijen

• Gebruik alleen batterijen die in deze handleiding staan vermeld. Gebruik geen oude en nieuwe batterijen of batterijen van verschillende types tegelijkertijd.
• Lees en volg alle waarschuwingen en instructies van de fabrikant.
• Batterijen mogen niet worden kortgesloten of gedemonteerd.
• Gooi batterijen niet in vuur en stel ze niet bloot aan directe hitte.
• Probeer niet om batterijen omgekeerd of achterstevoren te plaatsen.
• Batterijen zijn gevoelig voor lekkage wanneer ze volledig leeg zijn. Om schade aan het product te voorkomen, moet u de batterijen verwijderen wanneer het product lange tijd niet wordt gebruikt of wanneer de batterijen leeg zijn.
• Als er vloeistof uit de batterijen in contact komt met de huid of kleding, spoel dan onmiddellijk met vers water.

Namen van onderdelen

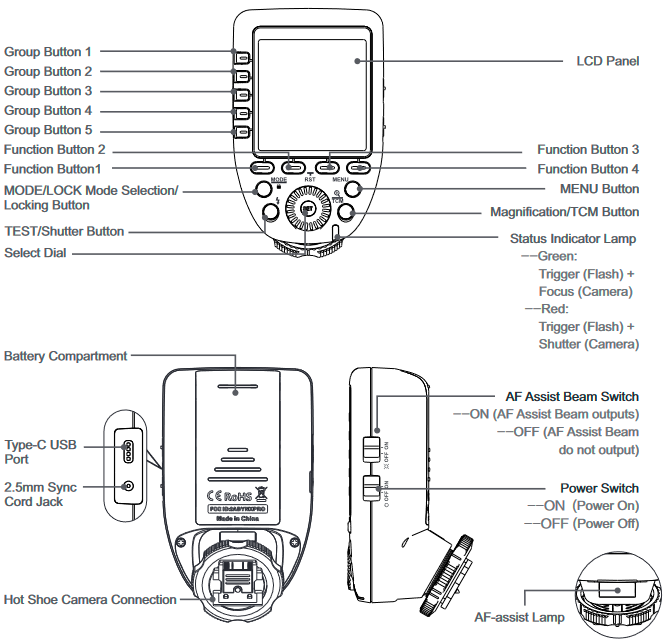

Body

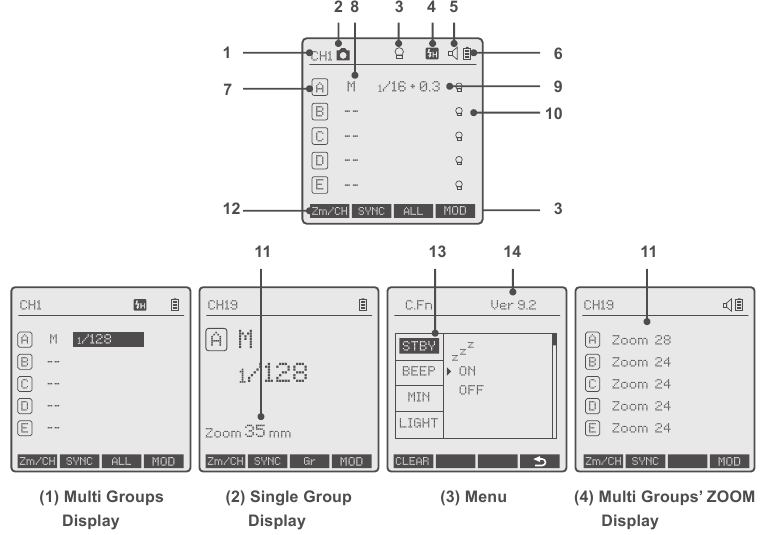

LCD-paneel

1. Kanaal (32)
2. Cameraverbinding
3. Modelleerlamp Master Control
4. Hoge snelheid
5. Geluid
6. Batterij niveau indicatie
7. Groep
8. Modus
9. Vermogen
10. Modelleerlamp van de groep
11. ZOOM waarde
12. Iconen van functieknop
13. C.Fn Menu
14. Versie

Batterij

AA alkaline batterijen worden aanbevolen.

• Batterijen plaatsen
  Zoals in de afbeelding te zien is, schuift u het deksel van het batterijcompartiment van de flitser trigger open en plaatst u afzonderlijk twee AA-batterijen.
• Batterij niveau indicatie
  Controleer de batterij niveau indicatie op het LCD-paneel om het resterende batterij niveau tijdens het gebruik te zien.

De batterij indicatie verwijst alleen naar AA alkaline batterijen. Aangezien de spanning van de Ni-MH batterij meestal laag is, verwijzen we niet naar deze grafiek.

De flitser trigger gebruiken

1. Als een draadloze cameraflitser trigger
   Neem TT685S als voorbeeld:
   1. Schakel de camera uit en monteer de zender op de hotshoe van de camera. Schakel vervolgens de flitser trigger en de camera in.
   2. Druk lang op de <Zm/CH> knop om het kanaal, de groep, de modus en de parameters in te stellen (verwijst naar de inhoud van "De flitser trigger instellen").
   3. Schakel de cameraflitser in, druk op de <> draadloze instelknop en het <> draadloze icoon en <SLAVE> slave unit icoon worden weergegeven op het LCD-paneel. Druk op de <CH> knop om hetzelfde kanaal in te stellen als de flitser trigger, en druk op de <Gr> knop om dezelfde groep in te stellen als de flitser trigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de cameraflitsers van andere modellen).
   4. Druk op de camera sluiter om te triggeren en het statuslampje van de flitser trigger wordt synchroon rood.

2. Als een draadloze outdoor flitser trigger

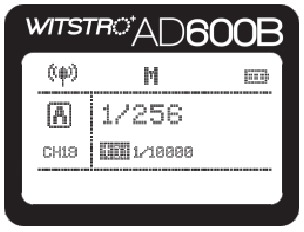

   Neem AD600B als voorbeeld:
   1. Schakel de camera uit en monteer de zender op de hotshoe van de camera. Schakel vervolgens de flitser trigger en de camera in.
   2. Druk lang op de <Zm/CH> knop om het kanaal, de groep, de modus en de parameters in te stellen (verwijst naar de inhoud van "De flitser trigger instellen").

   3. Schakel de outdoor flitser in en druk op de <> draadloze instelknop en het <> draadloze icoon wordt weergegeven op het LCD-paneel. Druk lang op de <GR/CH> knop om hetzelfde kanaal in te stellen als de flitser trigger, en druk kort op de < GR/CH> knop om dezelfde groep in te stellen als de flitser trigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de outdoor flitsers van andere modellen).
   4. Druk op de camera sluiter om te triggeren en het statuslampje van de flitser trigger wordt synchroon rood.
3. Als een draadloze originele flitser trigger

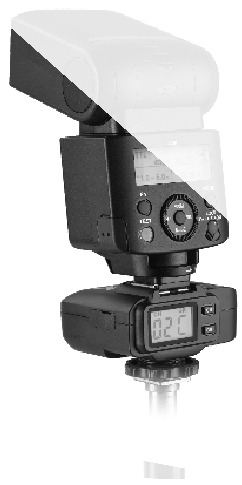

   Neem HVL-F45RM als voorbeeld:
   1. Schakel de camera uit en monteer de zender op de hotshoe van de camera. Schakel vervolgens de flitser trigger en de camera in.
   2. Druk lang op de <Zm/CH> knop om het kanaal, de groep, de modus en de parameters in te stellen (verwijst naar de inhoud van "De flitser trigger instellen").
   3. Bevestig de originele flitser aan de X1R-S ontvanger. Druk op de <CH> knop op de ontvanger om hetzelfde kanaal in te stellen als de flitser trigger, en druk op de <Gr> knop om dezelfde groep in te stellen als de flitser trigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de originele cameraflitsers).
   4. Druk op de camera sluiter om te triggeren. En het statuslampje van de cameraflitser en de flitser trigger worden beide synchroon rood. Opmerking: Originele Sony speedlights moeten worden ingesteld op TTL modus, ongeacht de modus van XProS.

4. Als een draadloze studioflitser trigger

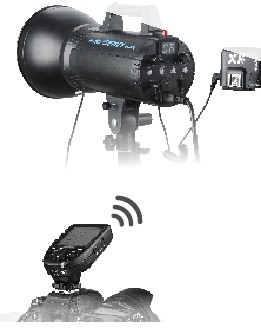

   Neem GS400II als voorbeeld:
   1. Schakel de camera uit en monteer de zender op de hotshoe van de camera. Schakel vervolgens de flitser trigger en de camera in.
   2. Druk lang op de <Zm/CH> knop om het kanaal, de groep, de modus en de parameters in te stellen (verwijst naar de inhoud van "De flitser trigger instellen").
   3. Sluit de studioflitser aan op de stroombron en schakel deze in. Druk synchroon op de <GR/CH> knop en de <S1/S2> knop en het <> draadloze icoon wordt weergegeven op het LCD-paneel. Druk lang op de <GR/CH> knop om hetzelfde kanaal in te stellen als de flitser trigger, en druk kort op de < GR/CH > knop om dezelfde groep in te stellen als de flitser trigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de studioflitsers van andere modellen).
   4. Druk op de camera sluiter om te triggeren. En het statuslampje van de cameraflitser en de flitser trigger worden beide synchroon rood.
      Opmerking: Aangezien de minimale output waarde van de studioflitser 1/32 is, moet de output waarde van de flitser trigger worden ingesteld op of boven 1/32. Aangezien de studioflitser geen TTL- en stroboscopische functies heeft, moet de flitser trigger worden ingesteld op de M modus in triggering.

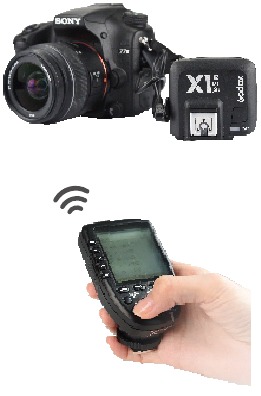

5. Als een draadloze sluiterontspanner trigger
   Werkwijze:
   1. Schakel de camera uit. Neem een camera afstandsbedieningskabel en steek het ene uiteinde in de sluiter aansluiting van de camera en het andere uiteinde in de sluiterontspanner poort van X1R-S om verbinding te maken. Schakel de camera en de ontvanger in.
   2. Druk lang op de <Zm/CH> knop om het kanaal, de groep, de modus en de parameters in te stellen (verwijst naar de inhoud van "De flitser trigger instellen").
   3. Druk op de <CH> knop van de ontvanger om hetzelfde kanaal in te stellen als de flitser trigger, en druk op de <Gr> knop om dezelfde groep in te stellen als de flitser trigger.
   4. Druk de knop half in om scherp te stellen en druk de <TEST> knop volledig in om te fotograferen. Laat de knop los totdat het statuslampje rood wordt.

6. Als een flitser trigger met 2.5mm sync cord jack
   Werkwijze:
   1. De verbindingsmethode verwijst naar de inhoud van "Als een draadloze studioflitser trigger" en "Als een draadloze sluiterontspanner".
   2. Druk normaal op de sluiter en de flitsers worden bediend door het signaal van de sync cord jack.


Aan/uit schakelaar

Schuif de Power Switch naar ON (Aan), en het apparaat is aan en het statusindicatielampje zal niet oplichten.
Opmerking: Om stroomverbruik te vermijden, schakelt u de zender uit wanneer deze niet in gebruik is.

Automatisch naar energiebesparende modus

1. Het systeem gaat automatisch naar de stand-by modus nadat het stoppen met de zender meer dan 90 seconden bediend. En de displays op het LCD-paneel verdwijnen nu.
2. Druk op een willekeurige knop om te activeren. Als de flitser trigger is bevestigd aan de hot shoe van de Sony camera, kan het half indrukken van de camera sluiter het systeem ook activeren. Opmerking: Als u niet naar de energiebesparende modus wilt gaan, druk dan op de <MENU> knop om naar de C.Fn aangepaste instellingen te gaan en zet STBY op OFF (Uit).

De flitstrigger instellen

Aan/uit-schakelaar van AF-hulplicht

Schuif de AF-hulplichtschakelaar naar AAN: het rode AF-hulplicht gaat branden als het moeilijk is om scherp te stellen en automatisch uit wanneer de focus correct is.
Opmerking: het AF-hulplicht van XProS brandt niet wanneer het niet op de camera is bevestigd.

• Wanneer u het gebruikt op een digitale camera met verwisselbare lens (bijv. ILCE6000L en a7RII), gaat het AF-hulplicht van XProS niet branden.
• Wanneer u het gebruikt op een DSLR-camera (bijv. a99 en a77II), gaat het AF-hulplicht van XProS automatisch branden.

Kanaalinstelling

1. Houd de knop <Zm/CH> lang ingedrukt en de kanaalwaarde wordt gekozen.
2. Draai aan de selectieknop om het juiste kanaal te kiezen. Druk nogmaals op de knop <SET> om de instelling te bevestigen.
3. Deze flitstrigger bevat 32 kanalen die kunnen worden gewijzigd van 1 tot 32. Stel de zender en de ontvanger in op hetzelfde kanaal voor gebruik.

Draadloze ID-instellingen

Wijzig de draadloze kanalen en de draadloze ID om storing te voorkomen, omdat deze alleen kan worden geactiveerd nadat de draadloze ID's en kanalen van de master-eenheid en de slave-eenheid op hetzelfde zijn ingesteld.
Druk op de knop <MENU> om C.Fn ID te openen. Druk op de knop <SET> om de uitschakeling van de OFF-kanaaluitbreiding te kiezen en kies een cijfer van 01 tot 99.

Modusinstelling

1. Druk kort op de knop <MODE> en de modus van de huidige groep verandert.
2. Stel de groepen in op vijf groepen (A-E)
   1. Wanneer meerdere groepen worden weergegeven, drukt u op de knop <MODE> om de modus voor meerdere groepen te wijzigen in de MULTI-modus. Door op de groepselectieknop te drukken, kan de MULTI-modus op AAN of UIT worden gezet.
   2. Wanneer meerdere groepen worden weergegeven, drukt u op de groepselectieknop of de knop <MODE> in de modus voor één groep, en de modus van de groepen A, B en C wordt gewijzigd in de volgorde TTL/M/--, terwijl de groepen D en E worden gewijzigd in de modus M/--.
3. Wanneer de groep is ingesteld op 16 groepen (0-F), is er alleen de handmatige modus M.
4. Houd de knop <MODE> 2 seconden lang ingedrukt totdat "LOCKED" (VERGRENDELD) onderaan het LCD-scherm wordt weergegeven, wat betekent dat het scherm is vergrendeld en er geen parameters kunnen worden ingesteld. Houd de knop <MODE> nogmaals lang ingedrukt om te ontgrendelen.

Vergrotingsfunctie

Schakel tussen de modus voor meerdere groepen en de modus voor één groep: kies een groep in de modus voor meerdere groepen en druk op de knop <TCM> om deze te vergroten naar de modus voor één groep. Druk vervolgens op de knop <TCM> om terug te keren naar de modus voor meerdere groepen.

Instellingen voor uitvoerwaarde

1. Weergave van meerdere groepen in de M-modus
   1. Druk op de groepknop om de groep te kiezen, draai aan de selectieknop en de waarde van het uitgangsvermogen verandert van Min naar 1/1 in stappen van 0,3 of 0,1. Druk op de knop <SET> om de instelling te bevestigen.
   2. Druk op de knop <ALL> om de waarde van het uitgangsvermogen van alle groepen te kiezen, draai aan de selectieknop en de waarde van het uitgangsvermogen van alle groepen verandert van Min naar 1/1 in stappen van 0,3 of 0,1. Druk nogmaals op de knop <ALL> om de instelling te bevestigen.

1. Weergave van één groep in de M-modus
   Draai aan de selectieknop en de waarde van het uitgangsvermogen van de groep verandert van Min naar 1/1 in stappen van 0,3 of 0,1.

Opmerking: Min. verwijst naar de minimumwaarde die kan worden ingesteld in de M- of Multi-modus. De minimumwaarde kan worden ingesteld op 1/128, 1/128(0,1), 1/256 of 1/256(0,1) volgens C.Fn-STEP. Voor de meeste cameraflitsers is de minimumwaarde 1/128 of 1/128(0,1) en kan deze niet worden ingesteld op 1/256 of 1/256(0,1). De waarde kan echter veranderen in 1/256 of 1/256(0,1) bij gebruik in combinatie met Godox-flitsers met een sterk vermogen, bijv. AD600Pro, enz.

Instellingen voor flitsbelichtingscompensatie

1. Weergave van meerdere groepen in de TTL-modus
   1. Druk op de groepknop om de groep te kiezen, draai aan de selectieknop en de FEC-waarde verandert van -3 naar ~3 in stappen van 0,3. Druk op de knop <SET> om de instelling te bevestigen.
   2. Druk op de knop <ALL> om de FEC-waarde van alle groepen te kiezen, draai aan de selectieknop en de FEC-waarde van alle groepen verandert van -3 naar ~3 in stappen van 0,3. Druk nogmaals op de knop <ALL> om de instelling te bevestigen.

2. Weergave van één groep in de TTL-modus
   Draai aan de selectieknop en de waarde van het uitgangsvermogen van de groep verandert van -3 naar ~3 in stappen van 0,3.

Opmerking: De FEC-waarde die op de XproS wordt weergegeven, wordt niet weergegeven op de flitser onder zijn beheer. Omdat de FEC-waarden van XproS en flitser twee verschillende waarden zijn, is de uitvoerwaarde de totale FEC-waarde van XproS en flitser (bijvoorbeeld, als de FEC-waarde van XProS -2 is, terwijl de FEC-waarde van de flitser +3 is, dan is de flitseruitvoer +1.).

Instellingen voor meerdere flitsen (uitvoerwaarde, tijden en frequentie)

1. In de modus voor meerdere flitsen (TTL- en M-pictogram worden niet weergegeven).
2. De drie lijnen worden afzonderlijk weergegeven als waarde van het uitgangsvermogen, tijden (flitstijden) en Hz (flitsfrequentie).
3. Draai aan de selectieknop om de waarde van het uitgangsvermogen te wijzigen van Min. naar 1/4 in hele stappen.
4. Door kort op de knop Tijden te drukken, kunnen de flitstijden worden gewijzigd. Draai aan de selectieknop om de instellingswaarde te wijzigen.
5. Door kort op de THz-knop te drukken, kan de flitsfrequentie worden gewijzigd. Draai aan de selectieknop om de instellingswaarde te wijzigen.
6. Totdat alle hoeveelheden zijn ingesteld. Of druk tijdens een waarde-instelling kort op de knop <MODE> om de instellingsstatus te verlaten. Er knipperen geen waarden.
7. Druk in het submenu voor instellingen voor meerdere flitsen kort op de knop <MODE> om terug te keren naar het hoofdmenu als er geen waarden knipperen.

Opmerking: Aangezien de flitstijden worden beperkt door de waarde van het uitgangsvermogen en de flitsfrequentie, kunnen de flitstijden de bovenwaarde die door het systeem is toegestaan ​​niet overschrijden. De tijden die naar het ontvangereinde worden getransporteerd, zijn een echte flitstijd, die ook gerelateerd is aan de sluiterinstelling van de camera.

Instellingen voor modellering lamp

1. Wanneer meerdere groepen worden weergegeven, drukt u op de knop <MOD> om de AAN/UIT-stand van de modellering lamp te regelen.
2. Druk op de groepknop om de groep te kiezen wanneer meerdere groepen worden weergegeven of wanneer één groep wordt weergegeven, druk op de knop <MOD> om de AAN/UIT-stand van de modellering lamp te regelen (opmerking: de modellen die één groep kunnen gebruiken om de modellering lamp AAN/UIT te zetten zijn de volgende: GSII, SKII, QSII, QDII, DEII, DPII-serie, enz. De buitenflitsers AD200 en AD600 kunnen deze functie gebruiken na upgrade. De nieuwe modellen met modellering lampen kunnen deze functie ook gebruiken.).


ZOOM-waarde instellingen

Druk kort op de knop <Zm/CH> en de ZOOM-waarde wordt weergegeven op het LCD-scherm. Kies de groep en draai aan de selectieknop, en de ZOOM-waarde verandert van AUTO/24 naar 200. Kies de gewenste waarde en druk nogmaals op de knop <Zm/CH> om terug te keren naar het hoofdmenu.
Opmerking: de ZOOM van de flitser moet worden ingesteld op de Auto (A)-modus voordat deze reageert.

Sluiter synchronisatie instellingen

1. Hoge snelheid synchronisatie: druk op de knop <SYNC> en wordt weergegeven op het LCD-scherm. Druk op MENU of de sneltoets Fn op de Sony camera om de Flitsmodus (Flash Mode) te openen en kies Invulflits (Fill-flash) . Stel vervolgens de camerasluiter in.
2. Tweede gordijn synchronisatie: druk op MENU of de sneltoets Fn op de Sony camera om de Flitsmodus (Flash Mode) te openen en kies REAR flash . Stel vervolgens de camerasluiter in.


Zoemer instellingen

Druk op de knop <MENU> om C.Fn BEEP te openen en druk op de knop <SET>. Kies ON (AAN) om de BEEP in te schakelen en OFF (UIT) om deze uit te schakelen. Druk nogmaals op de knop <MENU> om terug te keren naar het hoofdmenu.

Sync aansluiting instellingen

1. Druk op de knop <MENU> om C.Fn SYNC te openen en druk op de knop <SET> om IN of OUT te kiezen. Druk nogmaals op de knop <MENU> om terug te keren naar het hoofdmenu. \
   1. Bij het kiezen van IN (AAN) kan deze sync aansluiting XProS in staat stellen om de flitser te activeren.
   2. Bij het kiezen van OUT (UIT), verzendt deze sync aansluiting trigger signalen om andere afstandsbedieningen en flitsers te activeren.


TCM-functie

De TCM-transformatiefunctie is een bijzondere functie die eigendom is van Godox:
TTL-flitswaarde omzetten in uitgangsvermogenwaarde in M-modus.

1. Stel de flitstrigger in op de TTL-modus en bevestig deze aan de camera. Druk op de sluiter om te fotograferen.
2. Houd de knop <TCM> lang ingedrukt en de flitswaarde in de TTL-modus wordt omgezet in de uitgangsvermogenwaarde in de M-modus (de weergegeven minimumwaarde is de ingestelde Min.-waarde).
3. Raadpleeg de aangepaste functies van de C.Fn-instelling om te zien welke flitsermodellen compatibel zijn met de TCM-functies.

Opmerking: Kies de relevante modellen in de TCM-functie in de aangepaste C.Fn-instellingen op basis van uw eigen flitser.

SHOOT Functie-instellingen
Druk op de knop <MENU> om C.Fn SHOOT te openen. Druk op de knop <SET> om one-shoot (één opname) of multishoots (meerdere opnamen) te kiezen, en druk nogmaals op de knop <MENU> om terug te keren naar het hoofdmenu.

One-shoot (één opname): Kies bij het fotograferen one-shoot (één opname). In de M- en Multi-modus verzendt de master-eenheid alleen triggersignalen naar de slave-eenheid, wat geschikt is voor fotografie door één persoon vanwege het voordeel van energiebesparing.
Multi-shoots (meerdere opnamen): Kies bij het fotograferen multi-shoots (meerdere opnamen), en de master-eenheid verzendt parameters en triggersignalen naar de slave-eenheid, wat geschikt is voor fotografie door meerdere personen. Deze functie verbruikt echter snel stroom.
APP: Verzend alleen een triggersignaal wanneer de camera fotografeert (bedien de parameters van de flitser via de smartphone-app).

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.

Aangepaste functie	Functie	Insteltekenen	Instellingen en beschrijving
STBY	Slaapstand	ON	ON
		OFF	OFF
BEEP	Pieper	ON	ON
		OFF	OFF
STEP	Vermogen waarde	1/128	De minimale output is 1/128 (verandering in 0.3 stap)
		1/256	De minimale output is 1/256 (verandering in 0.3 stap)
		1/128 (0.1)	De minimale output is 1/128 (verandering in 0.1 stap)
		1/256 (0.1)	De minimale output is 1/256 (verandering in 0.1 stap)
LIGHT	Achtergrondverlichting tijd	12sec	Uit in 12 seconden
		OFF	Altijd uit
		ON	Altijd aan
SYNC	Sync-kabelaansluiting	IN	Schakel XProS in om flitser te activeren
		OUT	Exporteer triggeringssignaal om andere afstandsbedieningen en flitsers te activeren
GROUP	Groep	5 (A-E)	5 groepen (A-E)
		16 (O-F)	16 groepen (0-F); 16 groepen wanneer het ontvangende uiteinde een studioflitser is, die in deze staat alleen in de M-modus kan worden ingesteld
LCD	Contrastverhouding van LCD-paneel	-3-+3	De contrastverhouding kan worden ingesteld als een geheel getal van -3 tot +3
SHOOT		One-shoot	Verzend alleen triggeringssignalen in de M & Multi modus wanneer de camera foto's maakt
		Full-shoot	Verzend parameters en triggeringssignaal wanneer de camera foto's maakt (geschikt voor fotografie met meerdere personen)
	APP	APP	Verzend alleen triggeringssignaal wanneer de camera foto's maakt (bedien de parameters van de flitser via een smartphone-app)
DIST	Triggering afstand	0-30m	0-30m triggering
		1-100m	1-100m triggering
ID	Draadloze ID	OFF	Uit
		01-99	Kies een willekeurig getal van 01-99 (de huidige flitsers kunnen deze functie tijdelijk niet gebruiken)
TCM	TCM transformatie functie		TT685/V860II series	De vermogenswaarden in de M-modus die zijn omgezet vanuit de TTL-modus, zijn onderhevig aan de masterflitser bij het mixen
		200j	AD200
		360j	AD360II
		600j	AD600

Compatibele flitsermodellen

Opmerking: Het bereik van ondersteuningsfuncties: de functies die zowel eigendom zijn van XProS als van de flitser.

• De relatie tussen het XT draadloze systeem en het X1 draadloze systeem:

XT-16 (Codeschakelaar)
X1 (Display Screen)	CH01	CH02	CH03	CH04	CH05	CH06	CH07	CH08
XT-16 (Codeschakelaar)
X1 (Display Screen)	CH09	CH10	CH11	CH12	CH13	CH14	CH15	CH16

Compatibele cameramodellen

Deze flitstrigger kan worden gebruikt op de volgende cameramodellen uit de Sony-serie:

1. Deze tabel geeft alleen de geteste cameramodellen weer, niet alle camera's uit de Sony-serie. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen.
2. Rechten om deze tabel te wijzigen worden voorbehouden.
3. De camera's die vóór 2012 zijn uitgebracht, hebben geen TTL-modus in hun D- en E-groep.

Technische gegevens

Fabrieksinstellingen herstellen

Druk tegelijkertijd op de twee functieknoppen in het midden en de fabrieksinstellingen zijn hersteld totdat "RESET" (RESET) op het LCD-scherm wordt weergegeven.

Firmware-upgrade

Deze flitstrigger ondersteunt firmware-upgrades via de Type-CUSB-poort. Update-informatie wordt vrijgegeven op onze officiële website.

• USB-verbindingslijn is niet inbegrepen in dit product. Aangezien de USB-poort een Type-C USB-aansluiting is, dient u een Type-C USB-verbindingslijn te gebruiken.
• Aangezien de firmware-upgrade de ondersteuning van Godox G2-software nodig heeft, dient u de "Godox G2 firmware upgrade software" te downloaden en te installeren voordat u gaat upgraden. Kies vervolgens het gerelateerde firmwarebestand.

Aandachtspunten

• Aangezien de producten een firmware-upgrade moeten uitvoeren, dient u de handleiding van de nieuwste elektrische versie als definitief te raadplegen.

1. Unable to trigger flash or camera shutter. (Kan flitser of camerasluiter niet activeren.) Make sure batteries are installed correctly and Power Switch is turned on. (Zorg ervoor dat de batterijen correct zijn geplaatst en de aan/uit-schakelaar is ingeschakeld.) Check if the transmitter and the receiver are set to the same channel, if the hotshoe mount or connection cable is well connected, or if the flash triggers are set to the correct mode. (Controleer of de zender en de ontvanger op hetzelfde kanaal zijn ingesteld, of de flitsschoen of aansluitkabel goed is aangesloten en of de flitstriggers op de juiste modus zijn ingesteld.)
2. Camera shoots but does not focus. (Camera maakt foto's maar stelt niet scherp.) Check if the focus mode of the camera or lens is set to MF. (Controleer of de focusmodus van de camera of lens is ingesteld op MF.) If so, set it to AF. (Zo ja, zet hem dan op AF.)
3. Signal disturbance or shooting interference. (Signaalstoring of opname-interferentie.) Change a different channel on the device. (Verander een ander kanaal op het apparaat.)

De reden & oplossing van het niet triggeren in Godox 2.4G Wireless

1. Disturbed by the 2.4G signal in outer environment (e.g. wireless base station, 2.4G wifi router, Bluetooth, etc.) (Verstoord door het 2.4G-signaal in de buitenomgeving (bijv. draadloos basisstation, 2.4G wifi-router, Bluetooth, enz.))
   → To adjust the channel CH setting on the flash trigger (add 10+ channels) and use the channel which is not disturbed. (Om de kanaal CH-instelling op de flitstrigger aan te passen (voeg 10+ kanalen toe) en het kanaal te gebruiken dat niet wordt gestoord.) Or turn off the other 2.4G equipment in working. (Of schakel de andere 2.4G-apparatuur tijdens het werken uit.)
2. Please make sure that whether the flash has finished its recycle or caught up with the continuous shooting speed or not(the flash ready indicator is lighten) and the flash is not under the state of over-heat protection or other abnormal situation. (Zorg ervoor dat de flitser zijn recycling heeft voltooid of de continue opnamesnelheid heeft ingehaald (de flitsgereed-indicator brandt) en de flitser zich niet in de staat van oververhittingsbeveiliging of een andere abnormale situatie bevindt.)
   → Please downgrade the flash power output. (Verlaag de flitskracht.) If the flash is in TTL mode, please try to change it to M mode(a preflash is needed in TTL mode). (Als de flitser in de TTL-modus staat, probeer deze dan te veranderen in de M-modus (een preflash is nodig in de TTL-modus).)
3. Whether the distance between the flash trigger and the flash is too close or not (Of de afstand tussen de flitstrigger en de flitser te klein is of niet)
   → Please turn on the "close distance wireless mode" (Schakel de "draadloze modus voor korte afstand" in) on the flash trigger ( → Please set the C.Fn-DIST to 0-30m. (Stel de C.Fn-DIST in op 0-30m.)
4. Whether the flash trigger and the receiver end equipment are in the low battery states or not (Of de flitstrigger en de ontvanger zich in een bijna lege batterij bevinden of niet)
   → Please replace the battery(the flash trigger is recommended to use 1.5V disposable alkaline battery). (Vervang de batterij (het wordt aanbevolen om voor de flitstrigger een alkalinebatterij van 1,5 V voor eenmalig gebruik te gebruiken).)

Verzorging van de flitstrigger

• Avoid sudden drops. (Vermijd plotselinge vallen.) The device may fail to work after strong shocks, impacts, or excess stress. (Het apparaat kan defect raken na sterke schokken, stoten of overmatige belasting.)
• Keep dry. (Houd droog.) The product isn't water-proof. (Het product is niet waterdicht.) Malfunction, rust, and corrosion may occur and go beyond repair if soaked in water or exposed to high humidity. (Storingen, roest en corrosie kunnen optreden en onherstelbaar worden als ze in water worden gedrenkt of worden blootgesteld aan een hoge luchtvochtigheid.)
• Avoid sudden temperature changes. (Vermijd plotselinge temperatuurveranderingen.) Condensation happens if sudden temperature changes such as the circumstance when taking the transceiver out of a building with higher temperature to outside in winter. (Condensatie treedt op bij plotselinge temperatuurveranderingen, zoals wanneer de transceiver in de winter vanuit een gebouw met een hogere temperatuur naar buiten wordt gebracht.) Please put the transceiver in a handbag or plastic bag beforehand. (Plaats de transceiver vooraf in een handtas of plastic zak.)
• Keep away from strong magnetic field. (Houd uit de buurt van sterke magnetische velden.) The strong static or magnetic field produced by devices such as radio transmitters leads to malfunction. (Het sterke statische of magnetische veld dat wordt geproduceerd door apparaten zoals radiozenders, leidt tot storingen.)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

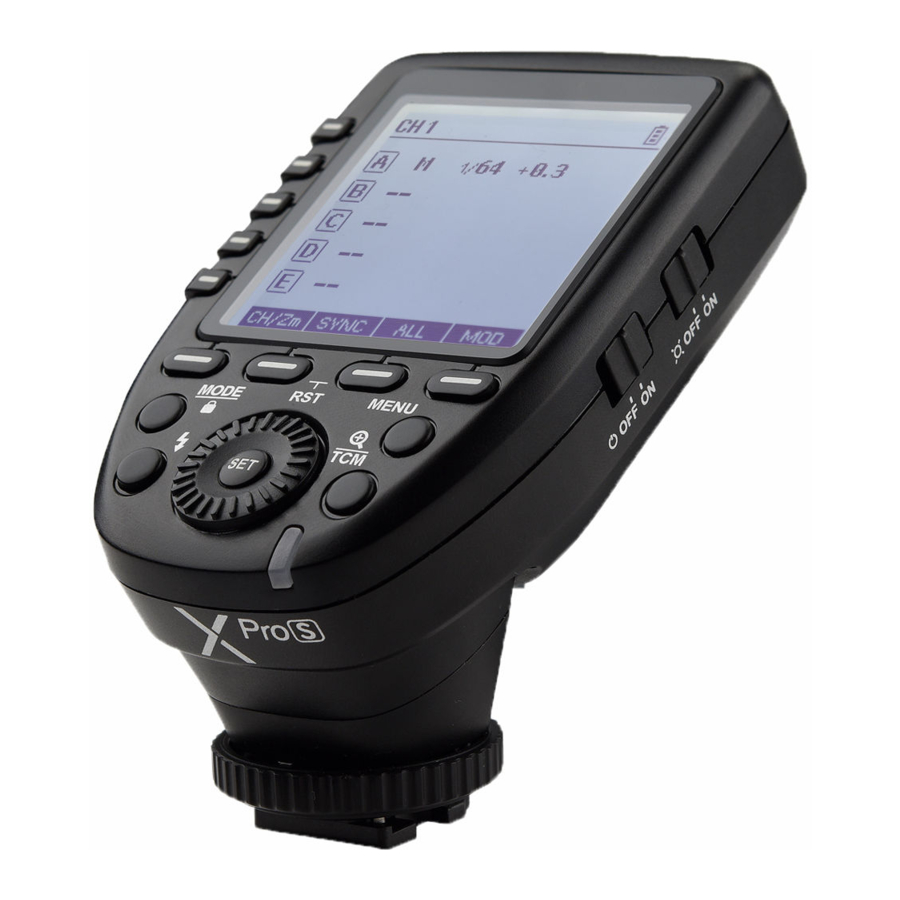

Download Godox Xpro-S - TTL Draadloze Flitser Trigger Handleiding

Beschikbare talen
