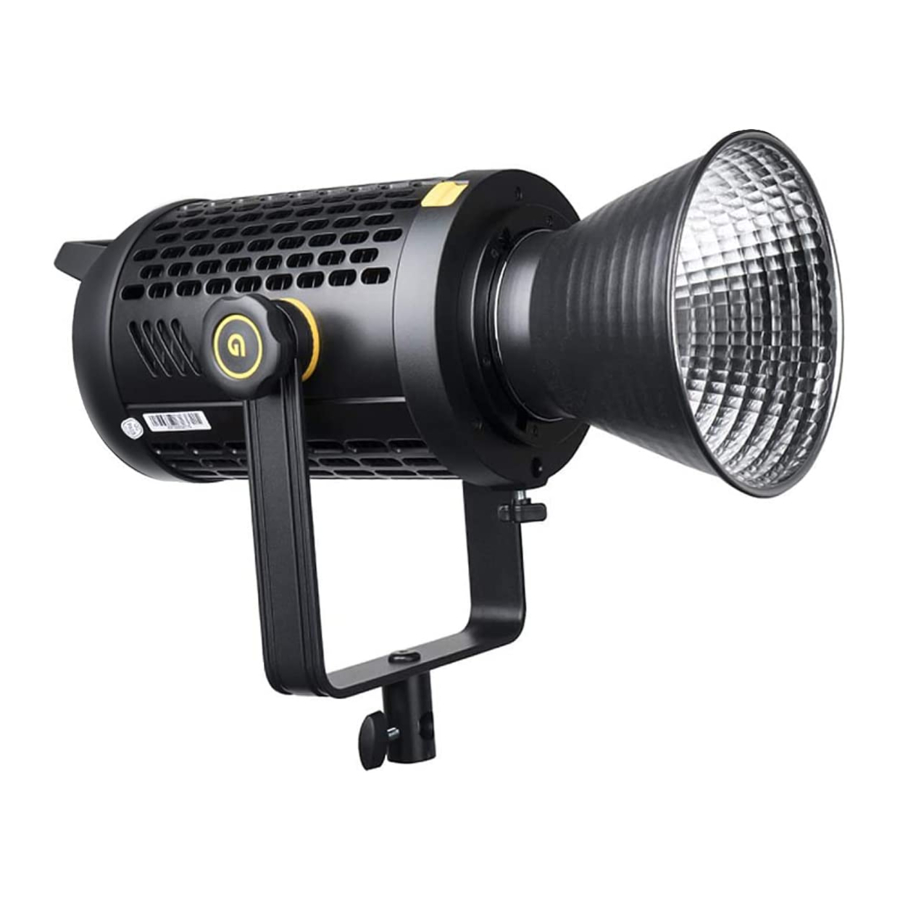

Godox UL150 - SILENT LED Video Light Handleiding

Inhoud

Voorwoord

Silent LED Video Light UL-serie zijn geschikt voor live opnames, video-opnames en fotojournalistieke opnames, omdat ze geen ventilator hebben en geen lawaai maken. De UL-serie is erg handig vanwege het gescheiden ontwerp van het hoofdgedeelte, de adapter en de controller. De UL-serie creëert een stabiele lichtbron en gelijkmatige verlichting voor fotografie. Met een meegeleverde afstandsbediening en eenvoudige bediening kan de helderheid van de UL-serie LED-lampen in afzonderlijke groepen worden aangepast.

Belangrijkste kenmerken:

  • Met sterk vermogen, stabiele lichtbron en instelbare lichthelderheid
  • Aangedreven door V-port Lithium batterij of DC-voeding met brede toepassing
  • Adapter en controller zijn gescheiden van het hoofdgedeelte van de lamp, wat een gemakkelijkere bediening en betere warmteafvoer biedt
  • Smartphone APP via Bluetooth
  • Met U-type beugel om verschillende hoeken gemakkelijk aan te passen
  • Bowens-mount maakt het mogelijk om diverse accessoires te installeren

Behuizing

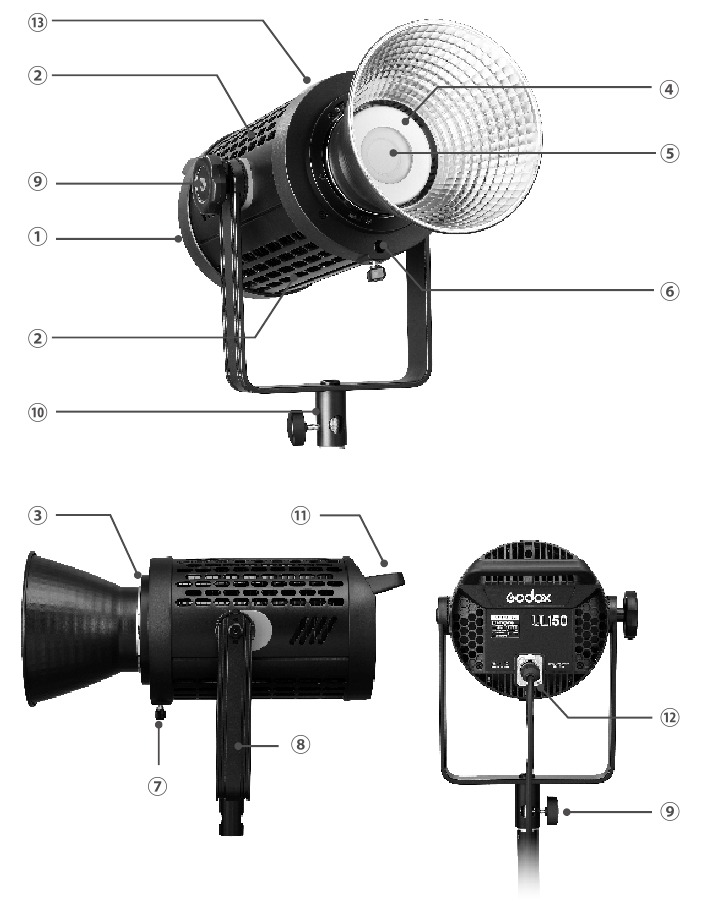

Overzicht van de behuizing

  1. Lamp Behuizing
  2. Thermovent
  3. Bowens Mount
  4. Beschermkap
  1. LED-lamp
  2. Paraplu Ingang
  3. Vergrendelring
  4. U-type Beugel
  1. Beugel Vergrendelring
  2. Beugel Huls
  3. Handvat
  1. Stroomingang
  2. Accessoire Vergrendelknop

Controller

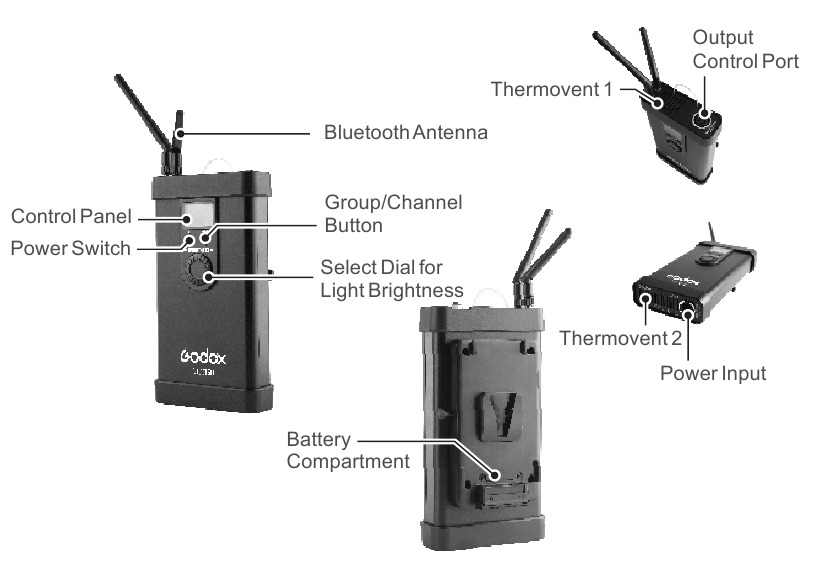

Controller Overzicht

Meegeleverde artikelen

  1. LED-videolamp

  2. Reflector voor Bowens mount LED-lamp

  3. Stroomkabel

  1. Adapter

  2. Lampenkap

  3. Verbindingskabel

  4. Bevestigingsmiddel

  5. Controller

  1. Instructiehandleiding

Stroomvoorziening

  1. Steek eerst de twee uiteinden van de verbindingskabel afzonderlijk in de output control poort van de controller en de stroomingang van de lamp. Er is een "klik" (klik) te horen zodra het klaar is.

  2. Steek het output uiteinde van de verbindingskabel van de adapter in de stroomingang van de controller.

  3. Gebruik de stroomkabel om de stroomvoorziening aan te sluiten.

Let op: Als u een V-port batterij gebruikt, plaats dan de batterij in de LED-lamp en schakel deze in voor gebruik.

Bediening

  1. In-/uitschakelen: houd de Power Switch (Aan/uit-schakelaar) van de controller lang ingedrukt om de LED-lamp in of uit te schakelen.

  2. Groep/kanaal kiezen: druk eenmaal op de GR/CH button (GR/CH-knop) en draai de Select Dial for Light Brightness (Selecteerknop voor lichtsterkte) om de kanaalwaarde te wijzigen. Druk vervolgens nogmaals op de GR/CH button (GR/CH-knop) en draai de Select Dial for Light Brightness (Selecteerknop voor lichtsterkte) om de groepswaarde te wijzigen (het groepsnummer wordt herhaaldelijk weergegeven). Druk op de GR/CH button (GR/CH-knop) om af te sluiten.

  3. Lichtsterkte aanpassen: draai aan de select dial for light (selecteerknop voor licht) helderheid om de waarde te wijzigen van 0% naar 100%.

waarschuwingOververhittingswaarschuwing
Oververhitting treedt op wanneer de HP op het display van de controller verschijnt en op het display knippert. Het wordt aanbevolen om het licht uit te schakelen en af te laten koelen voordat u het opnieuw gebruikt om te voorkomen dat de lichtkralen kapot gaan.

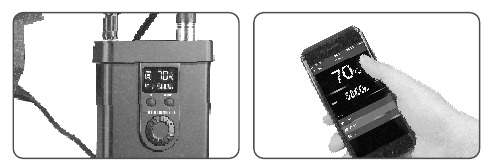

Draadloze bediening
(Smartphone APP via Bluetooth)
Godox UL-serie LED-lampen kunnen ook worden bediend door een smartphone APP via Bluetooth met 6 groepen en 16 kanalen.

  • Bluetooth-verbinding: schakel de LED-lamp in en houd de GR/CH button (GR/CH-knop) lang ingedrukt totdat er een Bluetooth ID op de controller wordt weergegeven. Open vervolgens de "GodoxPhoto" APP, klik op de Bluetooth en kies de overeenkomstige Bluetooth ID van de controller. Voer ten slotte het wachtwoord in (het initiële wachtwoord is "000000") en de Bluetooth is succesvol verbonden.
    Let op: De kanalen en groepen van de LED-controller en APP moeten op hetzelfde worden ingesteld.
  • LED-bediening: meer details vindt u in de "GodoxPhoto" APP van de smartphone: Setting (Instelling) ---Help (Help) ---LED.

Technische gegevens

Stille LED-videolamp UL150
Stroomvoorziening DC-voeding AC100V-240V(50/60HZ)/2A(DC16.8V 10A)
Lithium batterij V-port batterij (afzonderlijk verkrijgbaar)
Vermogen 150W
Kleurtemperatuur 5600±200K
100% Lichtsterkte (LUX, 1m)(≈) 58000
CRI (≈) 96
TLCI (≈) 97
Lichtsterktebereik 0%-100%
Bedrijfstemperatuur -10°C~40°C
Kanaal 16
Groep 6 groepen (A, B, C, D, E, F)
BT Frequentiebereik 2402.0-2480.0MHz
Max. Zendvermogen 5dbm
Afmeting 316.9*217.8*170mm
Netto gewicht Lamp: 3.09Kg
Controller: 0.86Kg
Adapter: 0.72Kg

Let op: De verlichtingswaarde is anders bij het wijzigen van verschillende accessoires.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van uw fotoapparatuur moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende:

  1. Lees en begrijp alle instructies voor gebruik.
  2. Nauwlettend toezicht is noodzakelijk wanneer een apparaat wordt gebruikt door of in de buurt van kinderen. Laat het apparaat niet onbeheerd achter tijdens gebruik.
  3. Voorzichtigheid is geboden, aangezien brandwonden kunnen ontstaan ​​door het aanraken van hete onderdelen.
  4. De schakelaar van het apparaat is voorzien van de symbolen 0 die uit aangeven en 1 die aan aangeven. De symbolen en kunnen voor dit doel worden gebruikt.
  5. Gebruik het apparaat niet met een beschadigd snoer of als het apparaat is gevallen of beschadigd - totdat het is onderzocht door een gekwalificeerde monteur.
  6. Plaats het snoer zo dat er niet over kan worden gestruikeld, getrokken of in contact kan komen met hete oppervlakken.
  7. Als een verlengsnoer nodig is, moet een snoer worden gebruikt met een stroomsterkte die minstens gelijk is aan die van het apparaat. Snoeren die zijn geclassificeerd voor een lager amperage dan het apparaat kunnen oververhit raken.
  8. Haal het apparaat altijd uit het stopcontact voordat u het schoonmaakt en onderhoudt en wanneer u het niet gebruikt. Trek nooit aan het snoer om de stekker uit het stopcontact te trekken. Pak de stekker vast en trek eraan om de verbinding te verbreken.
  9. Laat het apparaat volledig afkoelen voordat u het opbergt. Wikkel het snoer losjes om het apparaat bij het opbergen.
  10. Dompel dit apparaat niet onder in water of andere vloeistoffen om het risico op elektrische schokken te verminderen.
  11. Haal dit apparaat niet uit elkaar om het risico op elektrische schokken te verminderen, maar breng het naar een gekwalificeerde monteur als service- of reparatiewerkzaamheden nodig zijn. Onjuiste montage kan elektrische schokken veroorzaken wanneer het apparaat vervolgens wordt gebruikt.
  12. Het gebruik van een accessoire dat niet door de fabrikant wordt aanbevolen, kan een risico op brand, elektrische schokken of letsel aan personen veroorzaken.
  13. Sluit dit apparaat aan op een geaard stopcontact.
  14. Koppel dit apparaat los van de stroombron voordat u de projectielamp vervangt.

BEWAAR DEZE INSTRUCTIES

GODOX Photo Equipment Co., Ltd.
Add: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen, China
Tel: +86-755-29609320(8062)
Fax: +86-755-25723423
E-mail: godox@godox.com
godox.com
