Godox ML60 LED Licht Handleiding

Inhoud

Voorwoord

Dank u voor de aankoop van dit Godox Product!

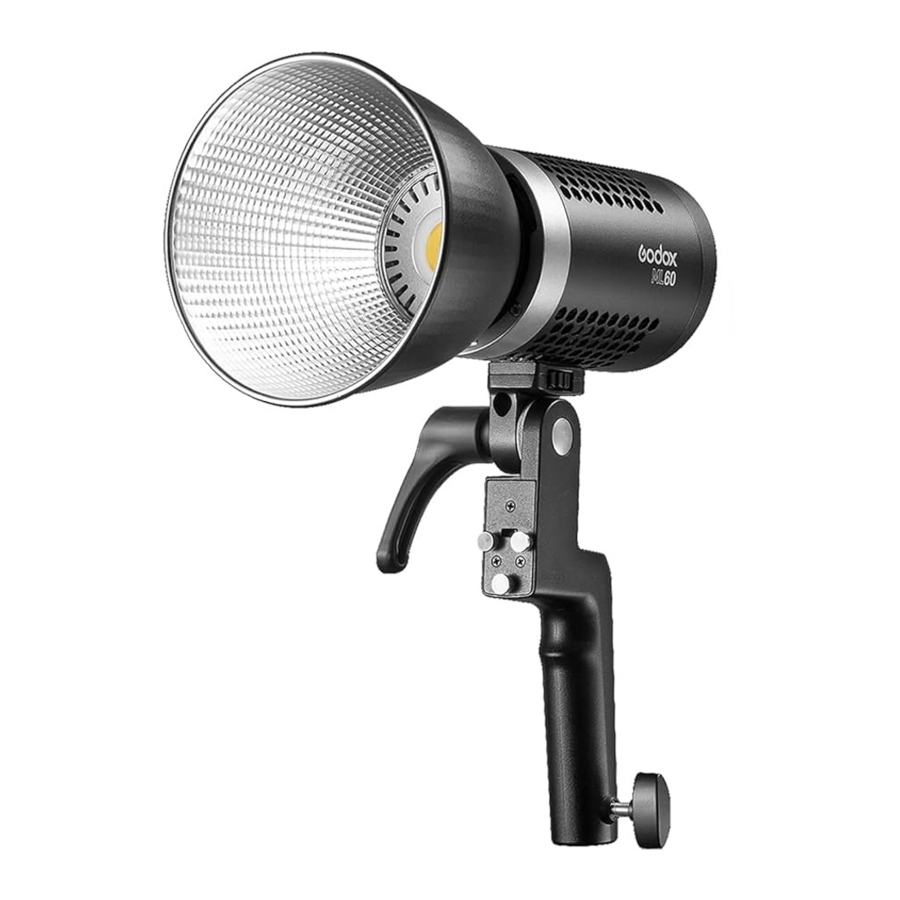

Deze LED Light ML60 is een continu licht met draadloze aanpassing en 8 FX situationele speciale effecten. Geschikt voor bijna alle opname gelegenheden, bijvoorbeeld live, kamperen, make-up, portretfotografie, make-up, video, bruiloft, kinderfotografie, etc. Het is draagbaar en gemakkelijk te bedienen.

Kenmerken:

  • Schakel vrijelijk tussen LED continue lichtmodus en 8 FX situationele speciale effecten modi
  • 0% tot 100% Pas de helderheid van het licht nauwkeurig aan
  • 16 Groepen en 32 kanalen draadloze afstandsbediening
  • Schakel de stille modus in om te verlichten zonder storing
  • Compact en lichtgewicht, gemakkelijk in de hand te houden

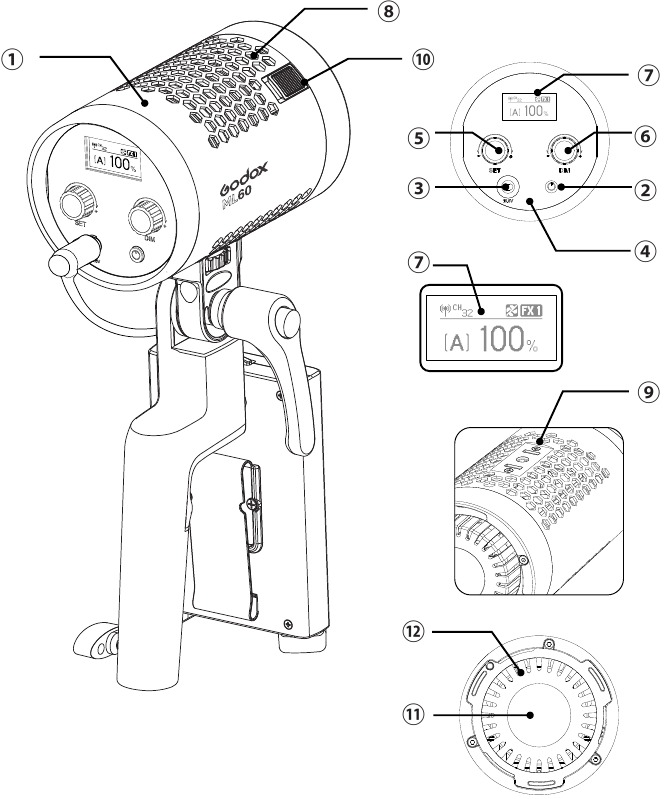

Onderdelen

Onderdelen

  1. Body
  2. Power Switch (Aan/uit-schakelaar)
  3. DC Power Socket (DC-stroomaansluiting)
  4. Control Panel (Bedieningspaneel)
  5. SET Select Dial (SET-selectieknop)
  6. DIM Select Dial (DIM-selectieknop)
  7. Display
  8. Thermovent
  9. Fixing Socket for Handle (Bevestigingspunt voor handgreep)
  10. Accessory Locking Ring (Vergrendelring voor accessoires)
  11. LED Light (LED-licht)
  12. Radiator

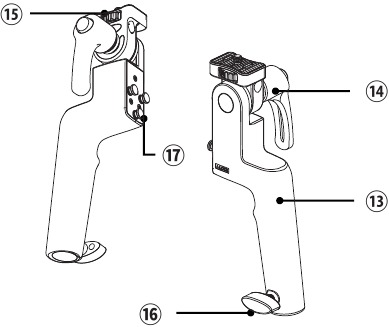

Handgreep

Handgreep

  1. Handle Bracket (Handgreepbeugel)
  2. Direction Adjusting Ring (Richtingaanpassingsring)
  3. Fixing Screw for Light Head (Bevestigingsschroef voor lichtkop)
  4. Fixing Screw for Light Stand (Bevestigingsschroef voor lampstatief)
  5. Fixing Buckle for Battery Case (Bevestigingsgesp voor batterijhouder)

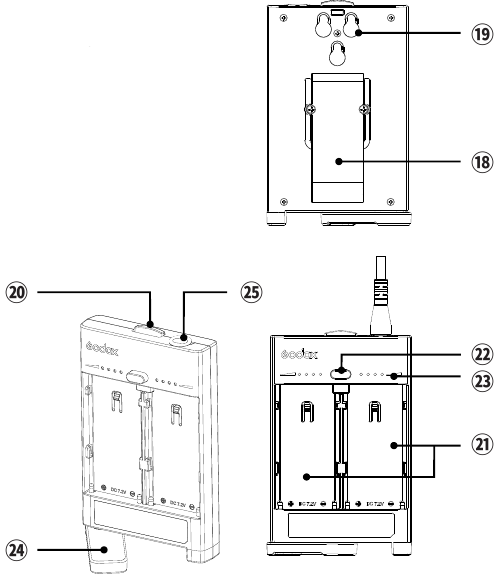

Batterijhouder

Batterijhouder

  1. Clip
  2. Fixing Hole for Battery Case (Bevestigingsgat voor batterijhouder)
  3. Locking Ring for Battery Case (Vergrendelring voor batterijhouder)
  4. NP-F970 Battery Compartment 1 and 2 (NP-F970 Batterijcompartiment 1 en 2)
  5. Battery Level Display Button/ Battery Locking Ring (Knop batterijniveauweergave / Batterijvergrendelring)
  6. Battery Level Indicator (Batterijniveau-indicator)
  7. Battery Case Leg (Batterijhouderpoot)
  8. Battery Power Output Port (Batterijvoedingsuitgang)

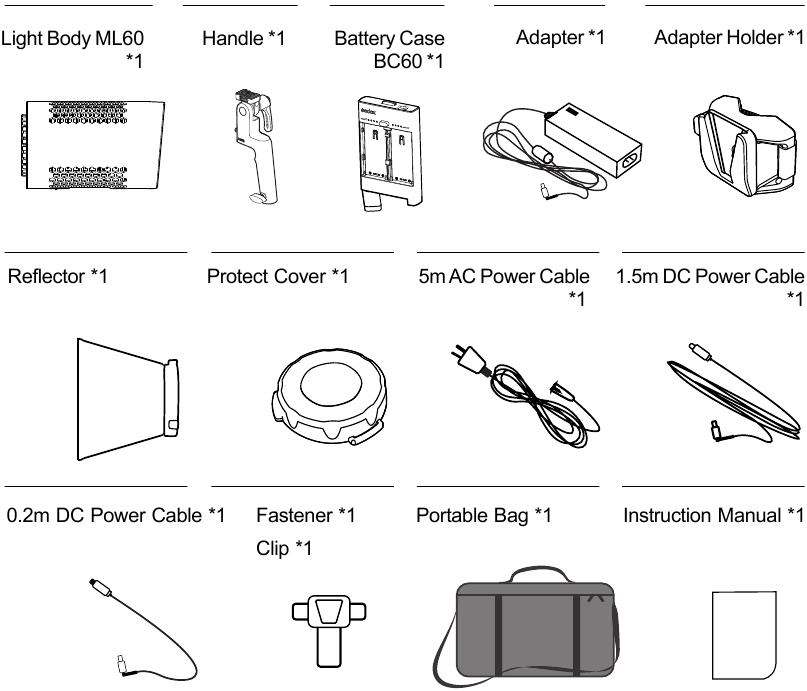

Wat zit er in de doos

Stroombeheer

Stroomvoorziening

Adaptervoeding: input: 100-240V~50/60Hz 2A, output: 16.8V 4.2A. Externe batterijvoeding: installeer twee NP-F970 batterijen in het batterijcompartiment. Gebruik vervolgens de stroomkabel om de batterijhouder met de licht body te verbinden om stroom te leveren.

De batterijhouder kan alleen batterijen ontladen in plaats van opladen. Wanneer gevoed door een batterijbox, moeten twee batterijen tegelijkertijd worden gebruikt. Gebruik niet één batterij afzonderlijk.

Bediening

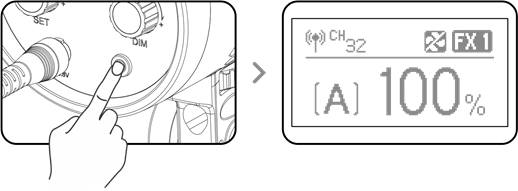

Inschakelen

Druk op de aan/uit-schakelaar (power switch) om het aan/uitzetten van het licht te regelen, en het OLED-display toont de huidige informatie.
Inschakelen

Modus Selectie: Continue Verlichtingsmodus/FX Speciale Effecten Modus

Druk op de SET knop om het menu te openen. Draai vervolgens aan de SET-selectieknop naar FX en draai aan de DIM-selectieknop om tussen de twee modi te schakelen:
Continue verlichtingsmodus: zet de FX-modus op OFF om de continue verlichtingsmodus te activeren.
Speciale effecten modus: er zijn 8 situationele speciale effecten van FX1 tot FX8.

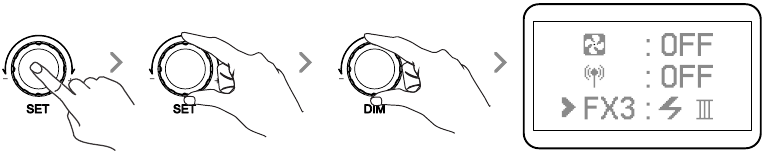

Modus Selectie

Speciale Effecten FX1 FX2 FX3 FX4 FX5 FX6 FX7 FX8
Icoon
Situatie Bliksem intervallen Bliksem frequent Bliksem continu Flits Conferentie Paparazzi TV Kapotte lamp

2.4G Draadloze Instelling

2.4G draadloos in-/uitschakelen: druk op de SET knop om het menu te openen. Draai de SET-selectieknop totdat het draadloze icoon wordt weergegeven. Draai vervolgens aan de DIM-selectieknop om 2.4G draadloos in of uit te schakelen.

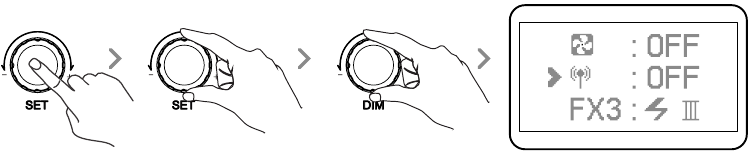

2.4G Draadloze Instelling - Stap 1

Kanaal CH instelling: druk op de SET knop om het menu te openen. Draai de SET-selectieknop totdat CH wordt weergegeven. Draai vervolgens aan de DIM-selectieknop om het kanaal te kiezen

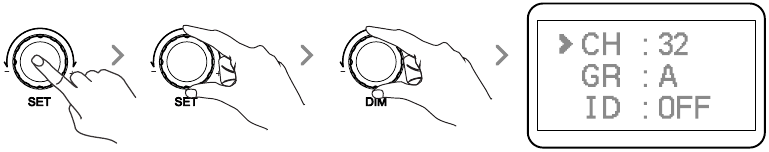

2.4G Draadloze Instelling - Stap 2

Groep GR instelling: druk op de SET knop om het menu te openen. Draai de SET-selectieknop totdat GR wordt weergegeven. Draai vervolgens aan de DIM-selectieknop om een groep te kiezen van A tot E en 0 tot 9.

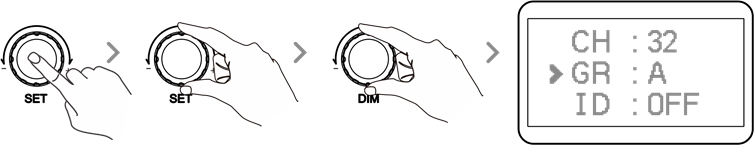

2.4G Draadloze Instelling - Stap 3

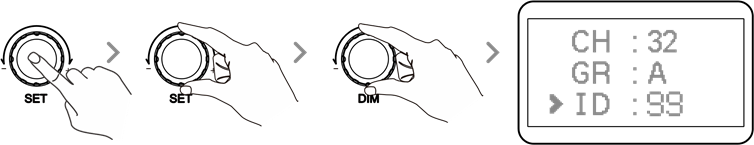

ID instelling: druk op de SET knop om het menu te openen. Draai de SET-selectieknop totdat ID wordt weergegeven. Draai vervolgens aan de DIM-selectieknop om 99 ID's te kiezen van 1 tot 99.
2.4G Draadloze Instelling - Stap 4

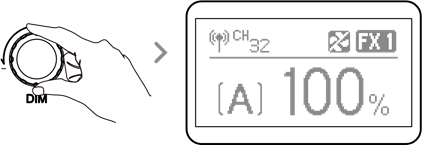

Helderheid aanpassing

Draai aan de DIM-selectieknop om de helderheid aan te passen.
Helderheid aanpassing

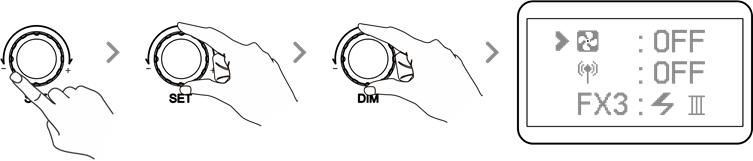

Stille modus

Wanneer wordt weergegeven, is de stille modus ingeschakeld.
Schakel de stille modus in: druk op de SET knop om het menu te openen. Draai vervolgens aan de DIM-selectieknop om de stille modus in of uit te schakelen. Zet hem op aan (on) om de niet-stille modus te activeren en zet hem op uit (off) om de stille modus te activeren.
Stille modus

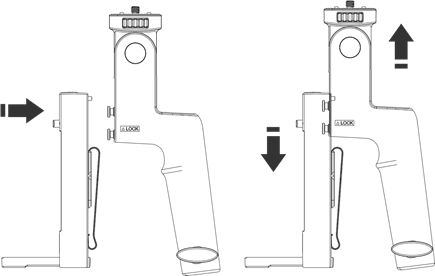

Batterijhouder installeren en verwijderen

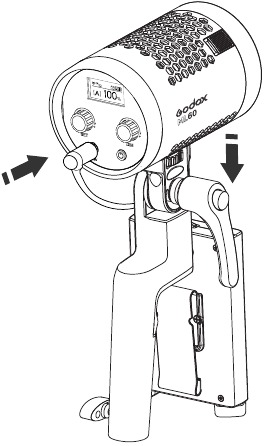

  1. Batterijhouder installeren: Richt de bevestigingsgespen van de handgreep op de bevestigingsgaten van de batterijhouder, trek de batterijhouder omlaag totdat deze is vastgedraaid.
    Batterijhouder installeren en verwijderen
  2. Batterijhouder verwijderen: duw de vergrendelring van de batterijhouder in en duw de batterijhouder omhoog om hem eruit te halen.
  3. Verbind de batterijhouder met de lichtkop: steek het ene uiteinde met de klemmende gesp van de stroomkabel in de batterijhouder en het andere uiteinde in de DC-stroomaansluiting van de lichtkop.
  4. Plaats twee FP970-batterijen en de LED-lamp kan in gebruik worden genomen.

Technische gegevens

LED Licht ML60
Adapter Output: 16.8V 4.2A
Power (Vermogen) Max. 60W
Channel (Kanaal) 32
Group (Groep) 16(A B C D E F,0-9)
Brightness Adjusting Range (Helderheid Aanpassingsbereik) 0%~100%
100% Illuminance(LUX)(≈) (100% Illuminantie(LUX)(≈)) 73000 (testafstand is 0.5m)
CRI(≈) 96
TLCI(≈) 97
Color Temperature (Kleurtemperatuur) 5600 ± 200K
Working Temperature (Werktemperatuur) -10~40℃
Weight (Gewicht) 0.77Kg (exclusief handgreep en reflector)
Dimension (Afmeting) 145*88*88mm (exclusief handgreep en reflector)

* Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Onderhoud

Dit product, met uitzondering van verbruiksartikelen zoals oplader en oplaadkabel, wordt ondersteund met een garantie van één jaar.
Vermijd plotselinge stoten en het product moet regelmatig worden ontstoft. Onderhoud van de flitser moet worden uitgevoerd door onze geautoriseerde onderhoudsafdeling die originele accessoires kan leveren.
Ongeautoriseerde service maakt de garantie ongeldig.
Als het product defecten vertoont of nat is geworden, gebruik het dan niet totdat het is gerepareerd door professionals.
Wijzigingen in de specificaties of ontwerpen worden mogelijk niet weergegeven in deze handleiding.

  • Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
  • Niet demonteren. Als reparaties nodig zijn, moet dit product naar een erkend servicecentrum worden gestuurd.
  • Buiten bereik van kinderen bewaren.
  • Aangezien dit product geen waterdichte functie heeft, dient u maatregelen te nemen om het waterdicht te maken in een regenachtige of vochtige omgeving.
  • Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, wat kan leiden tot brand of elektromagnetische interferentie.
